前言

电源管理系统（PMS）这一章节很多内容和硬件电路特性相关，很多内容作者也看不懂更不知道怎么去使用，但是，我们本着软件开发的角度去理解TC3xx芯片的电源管理模块，起码要搞明白以下几个问题：

问题1：TC3xx芯片有哪几种电源供电模式，怎么确定系统当前是什么电源模式，各个电源模式的适用场景是？

问题2：如何使能TC3xx芯片PMS模块的电压监控，如何配置电压监控的阈值，如何配置电压异常后的异常中断？

问题3：TC3xx芯片的CPU有几种电源模式，系统上电后的默认模式是什么，各个模式的进入和退出条件是什么？

问题4：如何设计基于TC3xx芯片的ECU低功耗？

带着上述问题，我们来一起学习TC3xx芯片的电源管理系统。

缩略词

简写	全称
PMS	Power Management System
EVRC	Embedded Voltage Regulators
LVD	Low Voltage Detection
SCR	Standby Controller
OCDS	On-Chip Debug Support

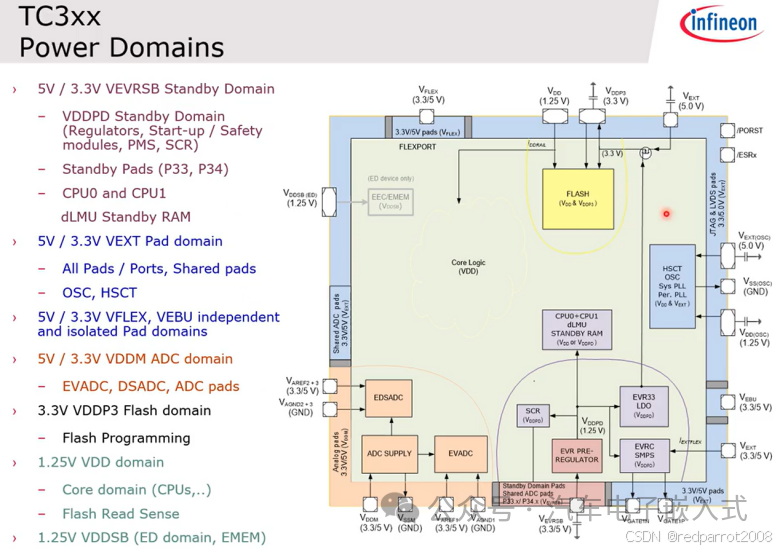

从下图可知，TC3xx芯片不同的功能域需要不同的供电输入，比如：

给所有Pin脚（Pad）供电的VEXT，

Standby Domain的供电是 VEVRSB.

ADC采集模块的供电是VDDM.

CPU的的供电时VDD.

Flash供电的VDDP3

…

这些域的供电，既可以通过外部（externally）电源直接供电，也可以通过外接单电源后通过EVRC转化输出内部供电。这样，就引出了TC3xx芯片的供电模式的概念，请参考下1.2章节。

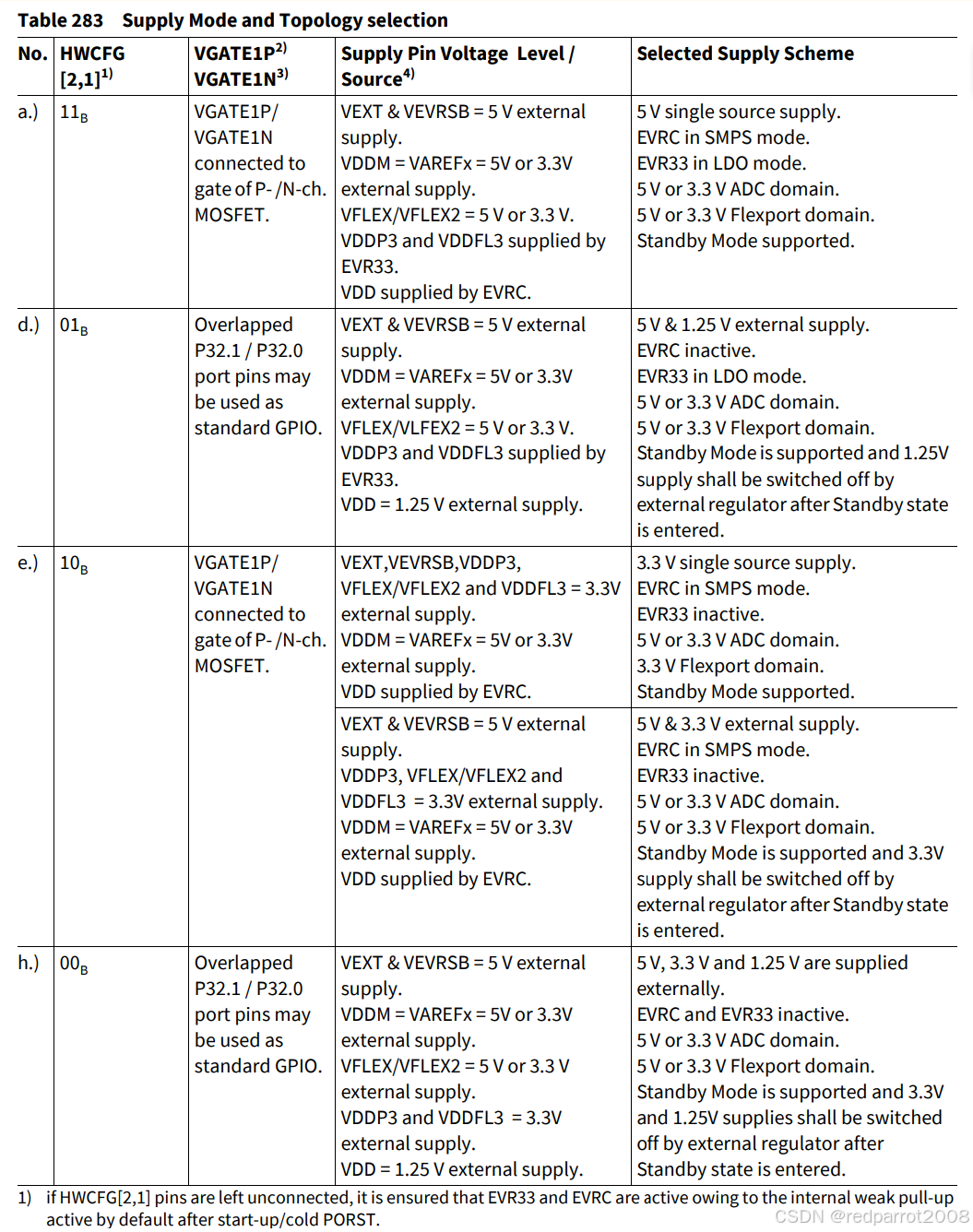

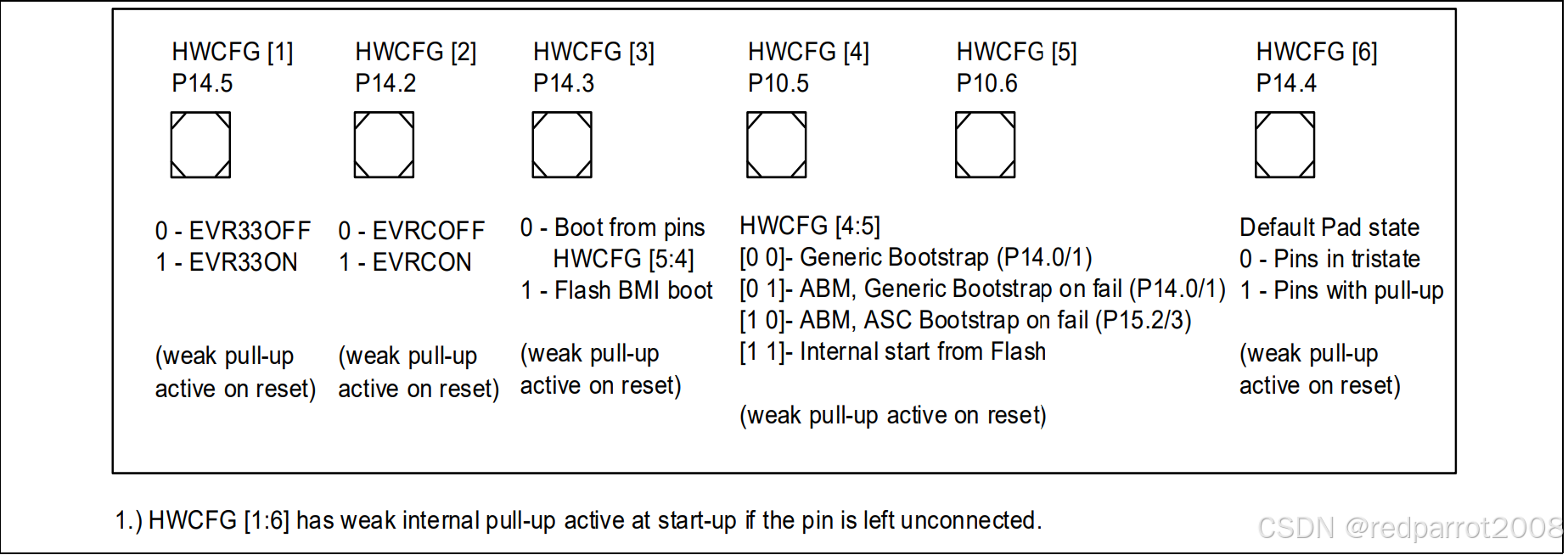

TC3xx的供电模式需要硬件设计来选定，硬件电路对HWCFG [2:1]的配置也就是P14.2和P14.5的电平输入状态决定TC3xx芯片的供电模式。

Single source 5 V supply level (VEXT = 5 V) is supported in following topologies.
- EVRC in SMPS mode with external switches
- EVR33 in LDO mode with internal pass devices.

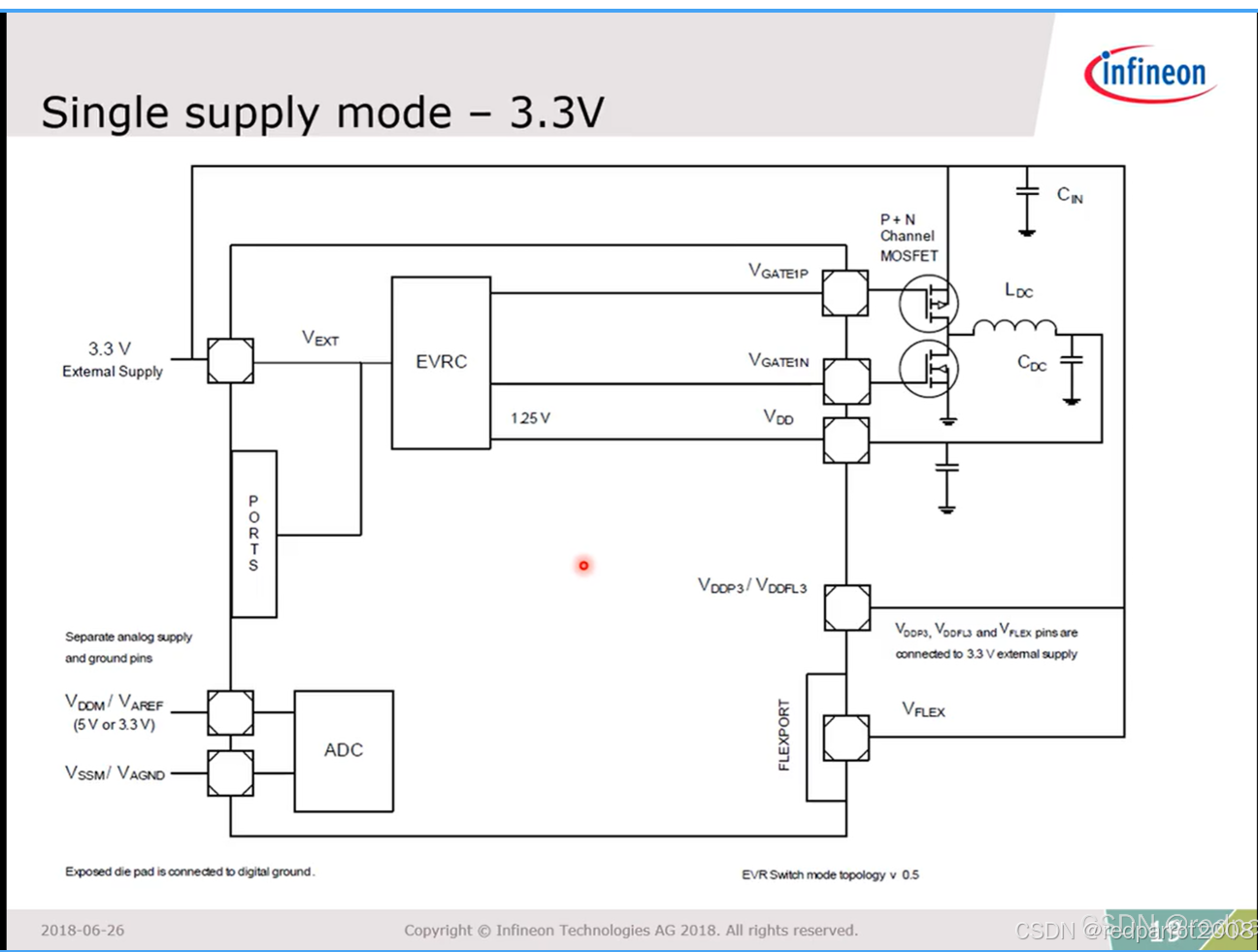

Single source 3.3 V supply level (VEXT = VDDP3 = 3.3 V) is supported in following topologies.
- EVRC in SMPS mode with external switches
- EVR33 is inactive.
Supplies are provided externally and the respective EVRs are in disabled state.

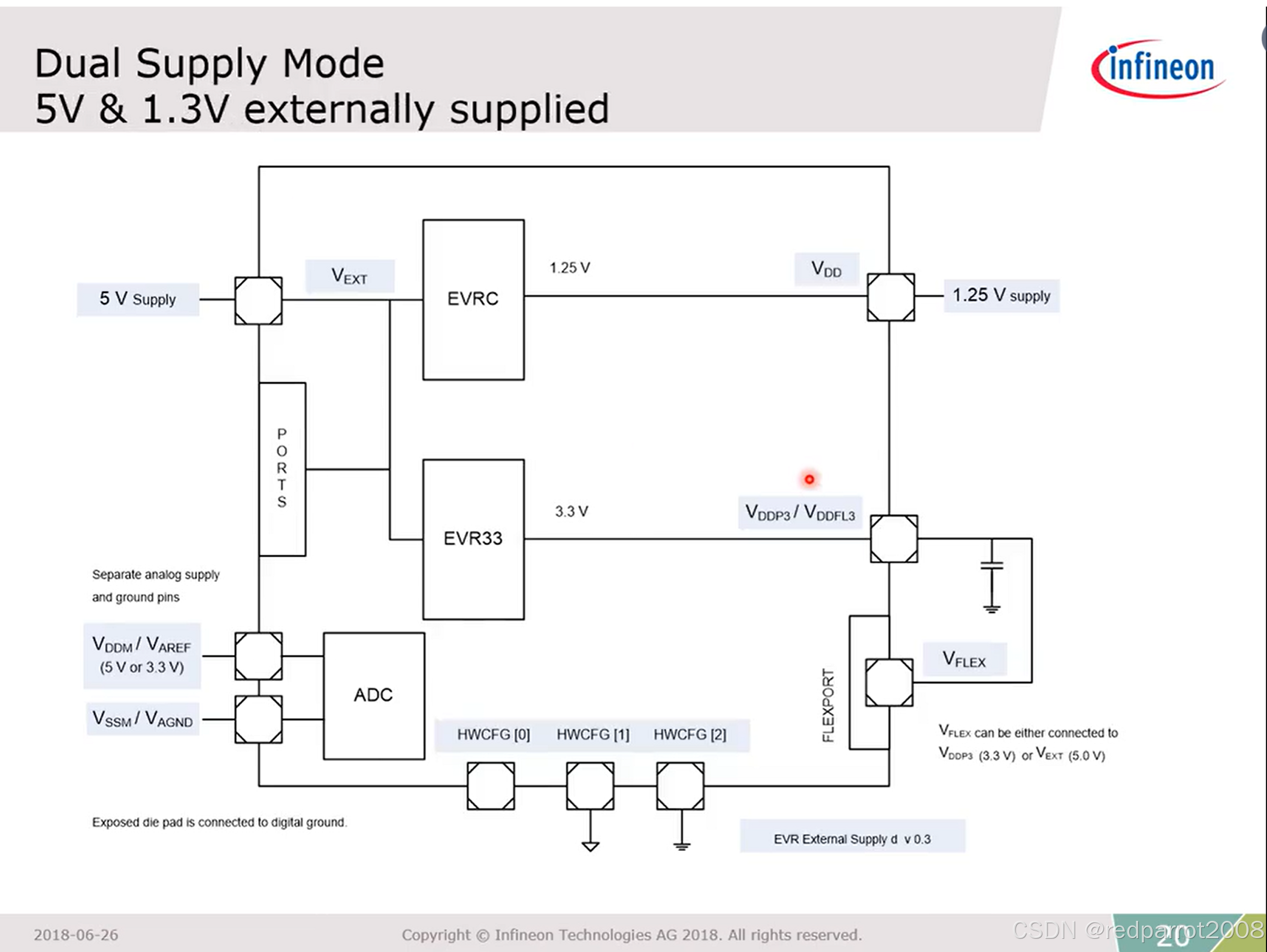

- 5 V (VEXT) and 1.25 V (VDD) supplied externally. EVR33 in LDO mode with internal pass devices.
- 5 V (VEXT) and 3.3 V (VDDP3) supplied externally. EVRC in SMPS mode with external switches.

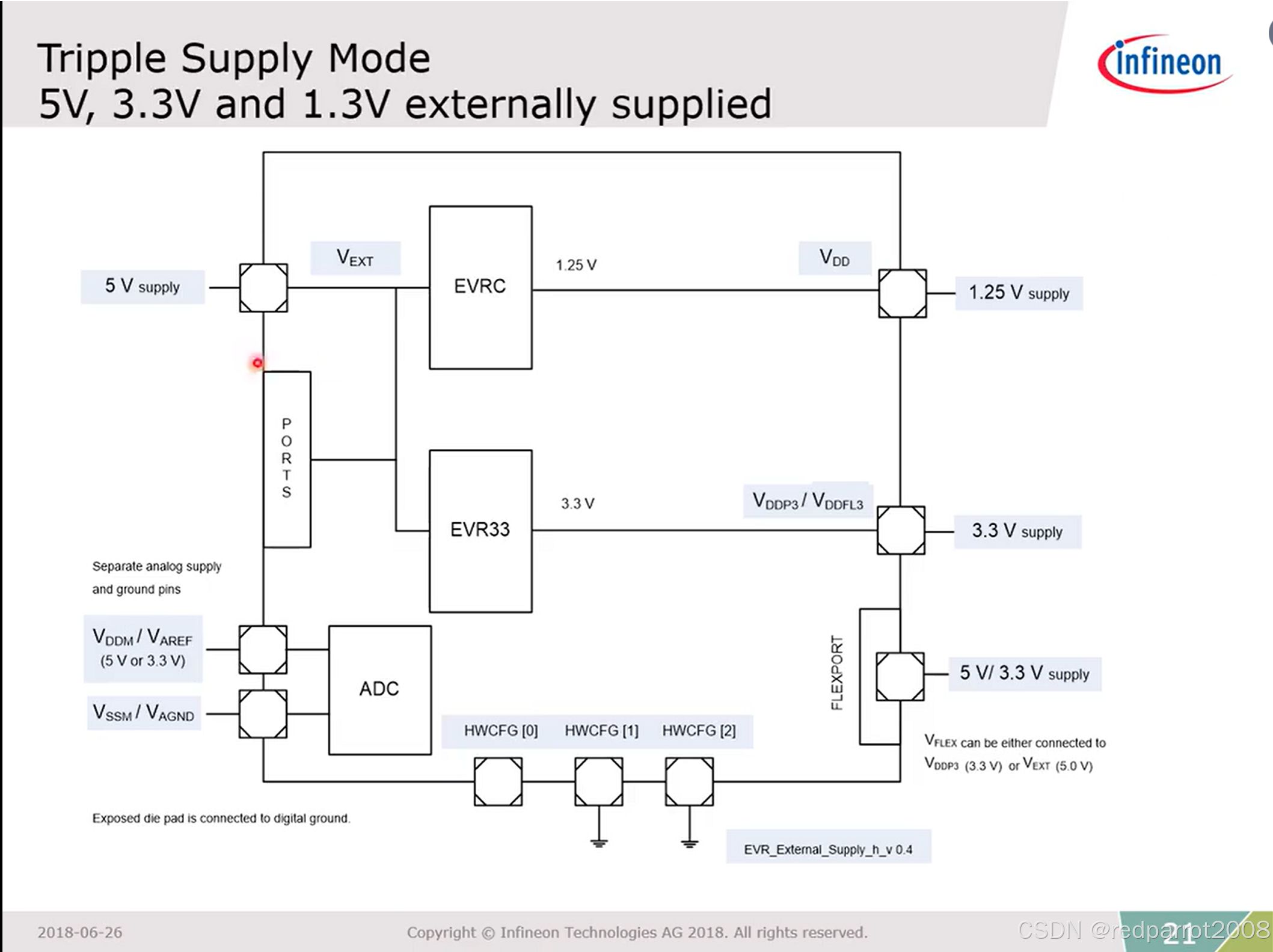

- 5 V (VEXT), 3.3 V (VDDP3) and 1.25 V (VDD) are all supplied externally.
