本文介绍了英飞凌TC3xx系列MCU中的嵌套8位微控制器SCR，它在待机模式下具有低功耗特性。文章详细阐述了SCR核如何在满足特定条件时通过软件唤醒主核的过程，以及与主核共享端口的工作原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

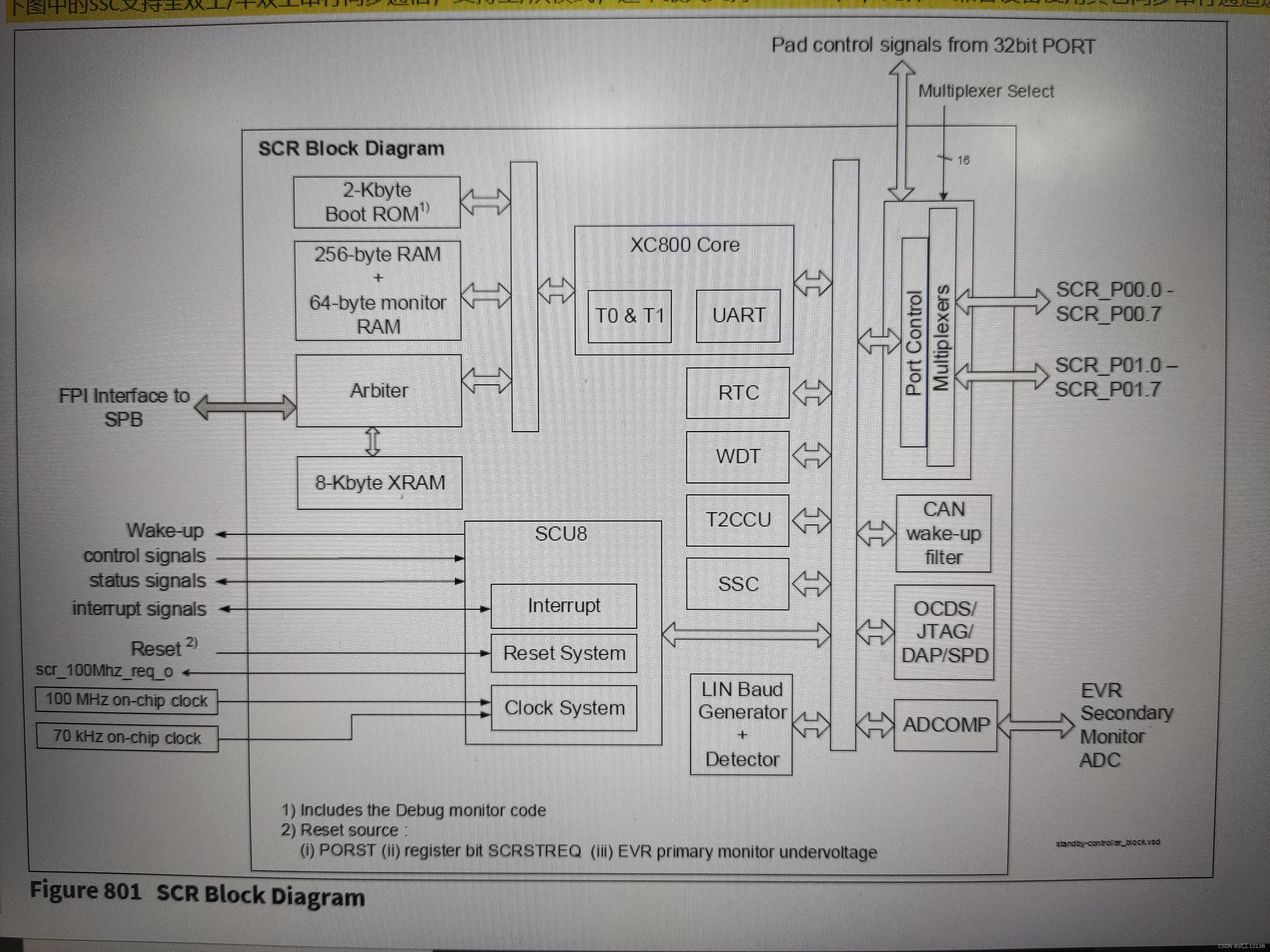

       英飞凌TC3xx系列MCU内部有一个能运行在待机模式下的8位微控制器SCR，其具备定时器、RTC、ADC等功能，可以简单理解TC3xx系列MCU内部嵌套了一个8位单片机，其可以在主核休眠时工作，具备低功耗等特点，架构如下图（图片是门锁拍的，嘿嘿😬）。


       可以看出SCR核有16个port可供使用，其与主核共享port，即正常运行时，这16个port是主核的功能，SCR运行时，这16个port是SCR核的功能。

SCR核如何唤醒主核呢？

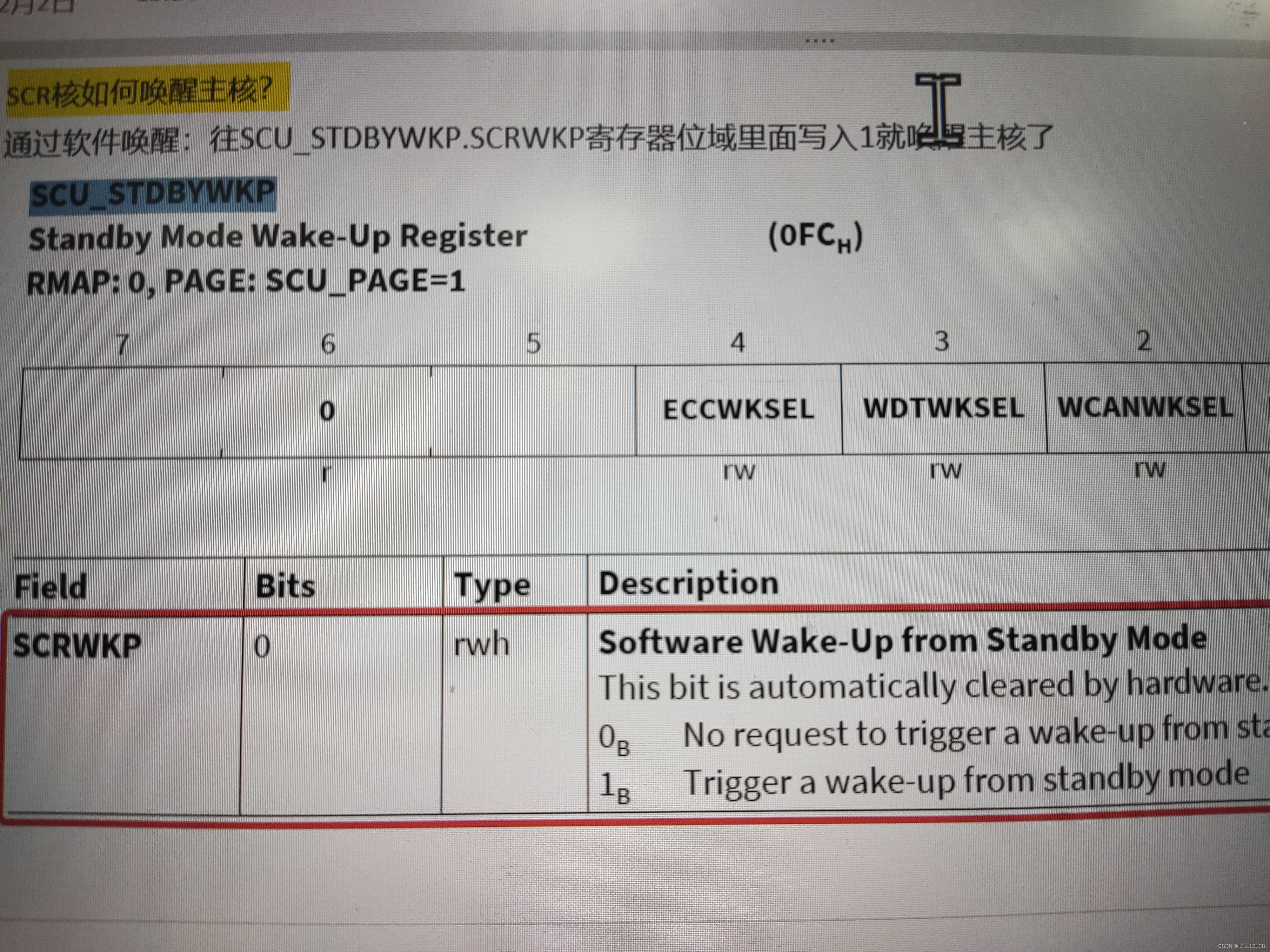

其方法一：软件唤醒，即SCR模式下收到外部唤醒请求时且符合唤醒条件时，往SCU_STDBYWKP.SCRWKP寄存器位域写入1即可唤醒主核，如下图。
