本文介绍了Xinlinx硬件解决方案中使用Vivado工具集的ILA和VIO核进行硬件调试的方法。通过JTAG接口连接PC，利用ILA监控内部逻辑信号，VIO则实时监控并驱动这些信号。此外，还提供了两种调试信息添加方式：一是通过IP核调试，二是通过网表添加。
Xinlinx硬件解决方案
1.Vivado工具集成了逻辑分析仪，用于替换外部的逻辑分析仪
2.添加ILA核和VIO核实现硬件调试
	ILA (Integrated Logic Analyzer) 监控逻辑内部信号和端口信号
	VIO (Virtual Input/Output) 实时监控和驱动逻辑内部信号和端口信号
3.通过JTAG接口和PC连接
ILA的使用
1.通过调用ILA IP核 进行硬件调试

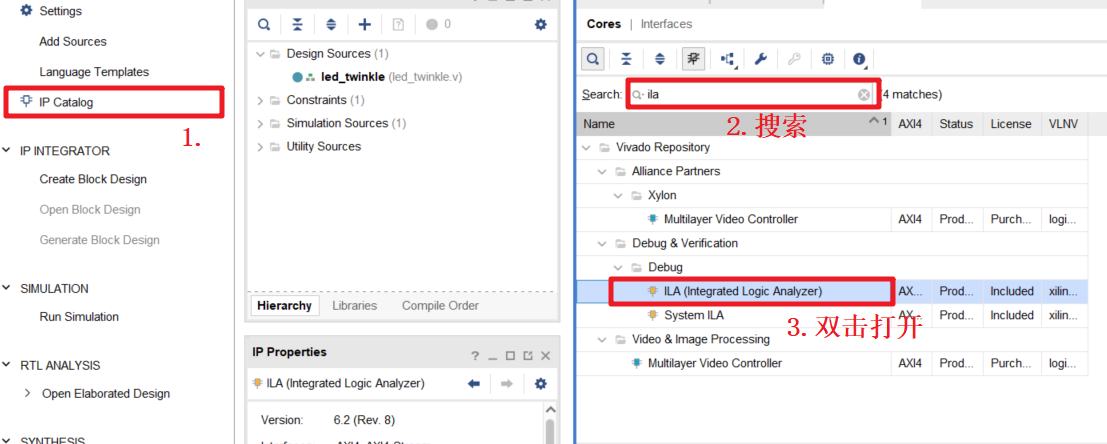

打开ILA

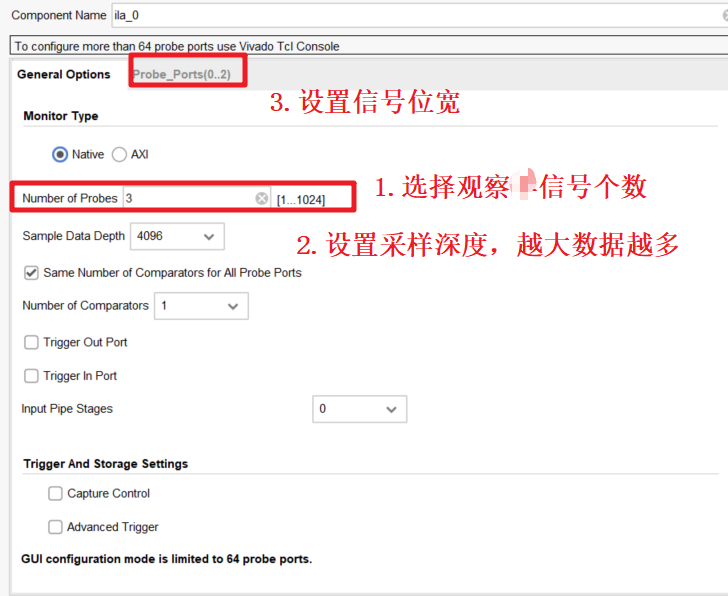

观察信号设置

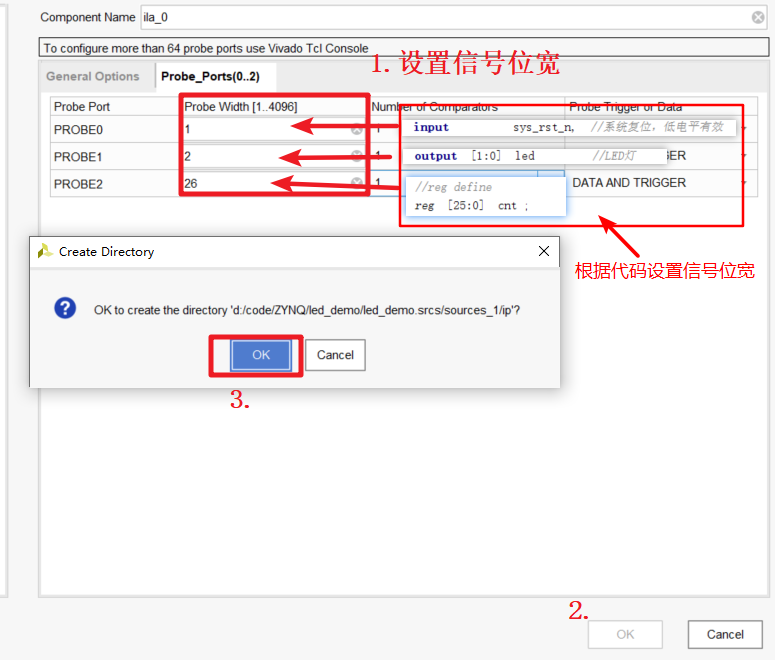

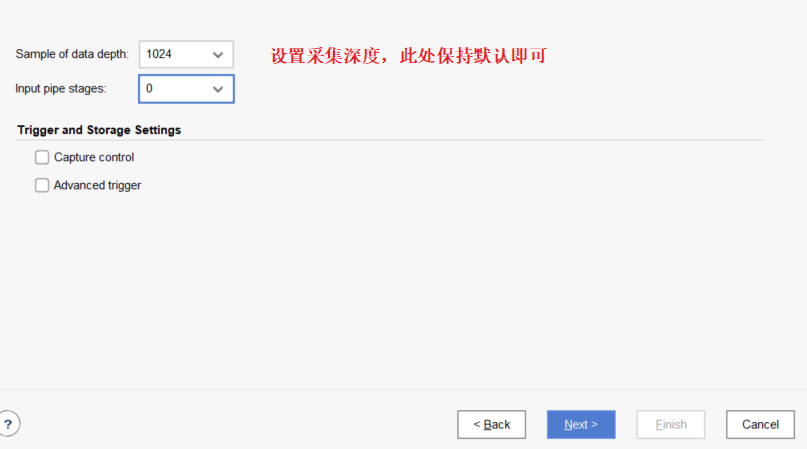

设置信号位宽

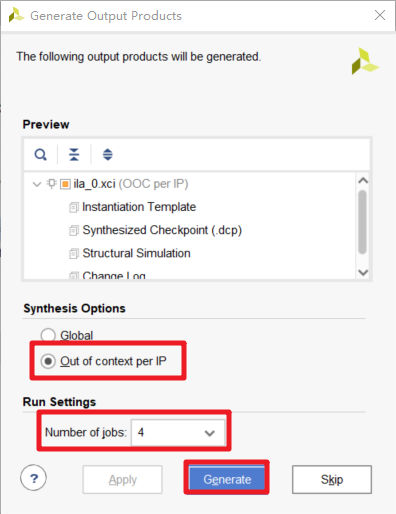

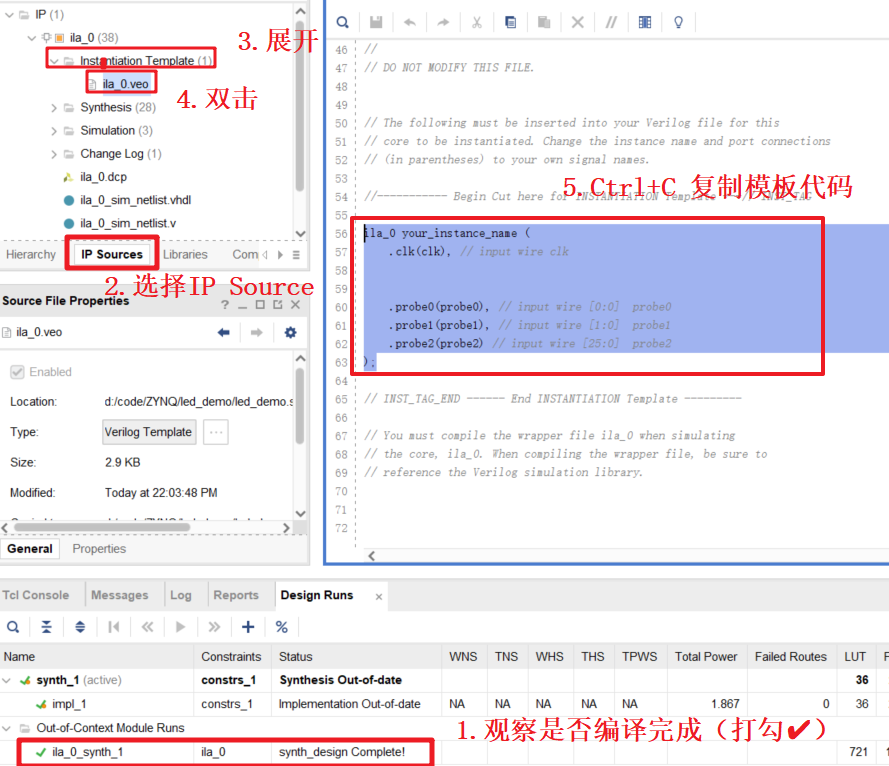

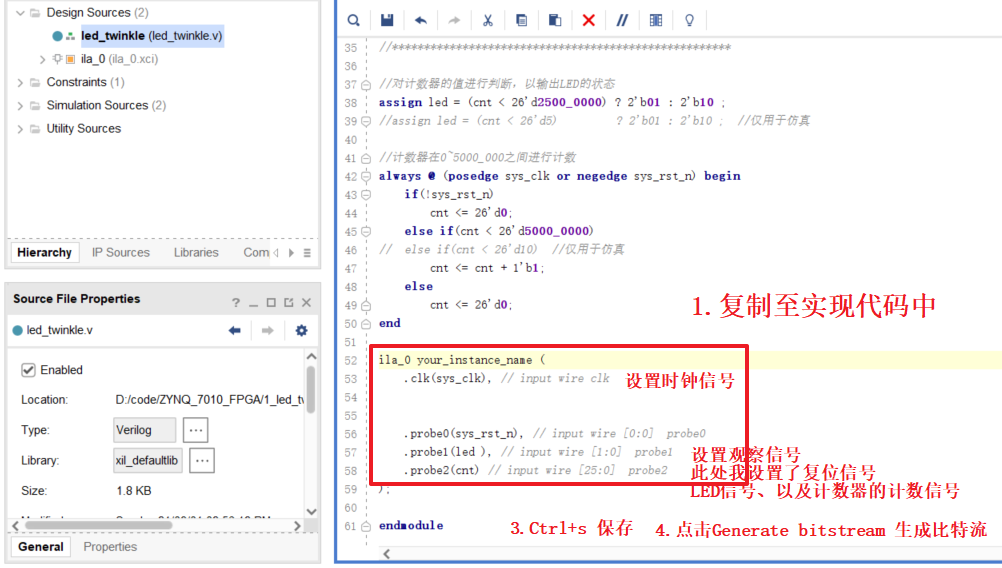

等待编译完成，例化IP核

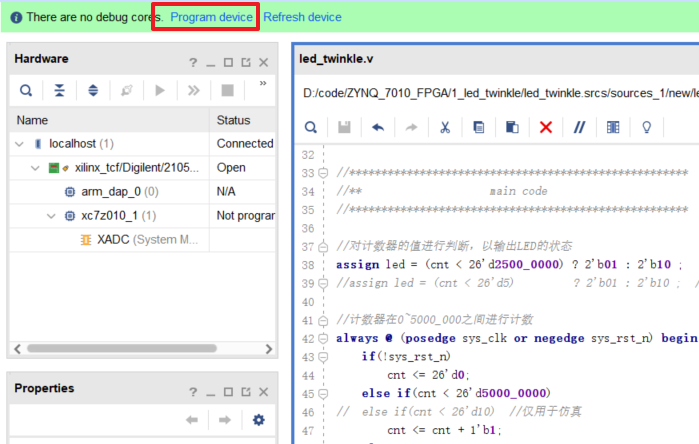

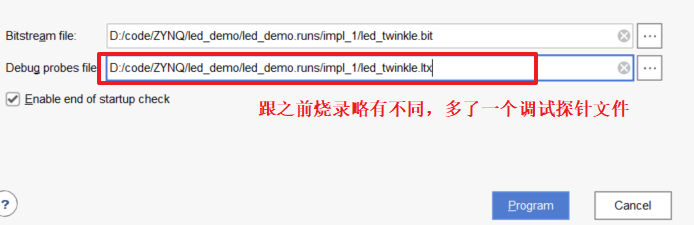

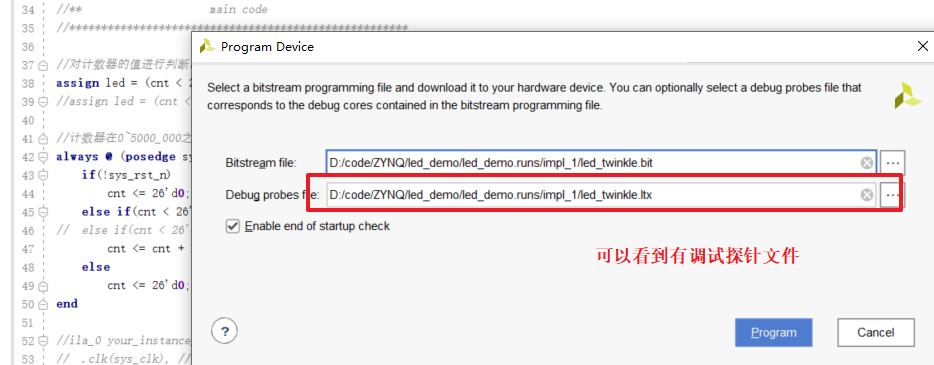

连接开发板，下载烧录

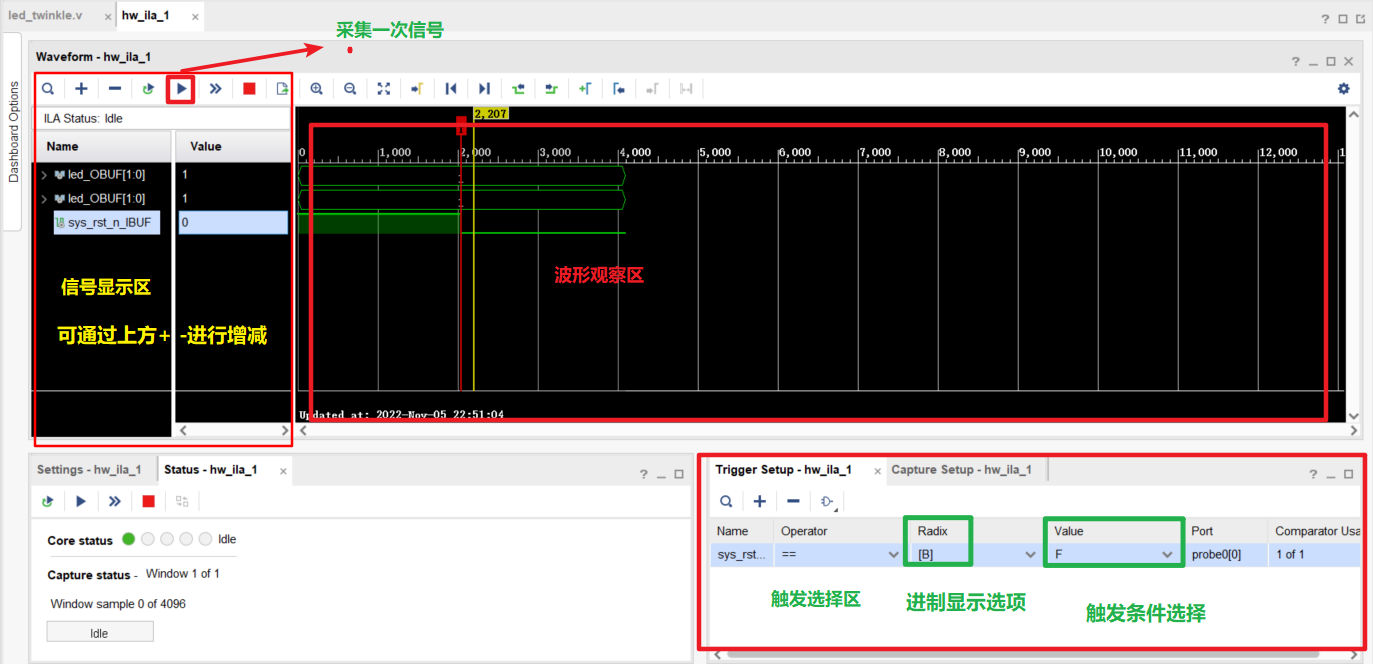

进入调试界面，在此只进行简单介绍，其他功能靠大家自己摸索哈

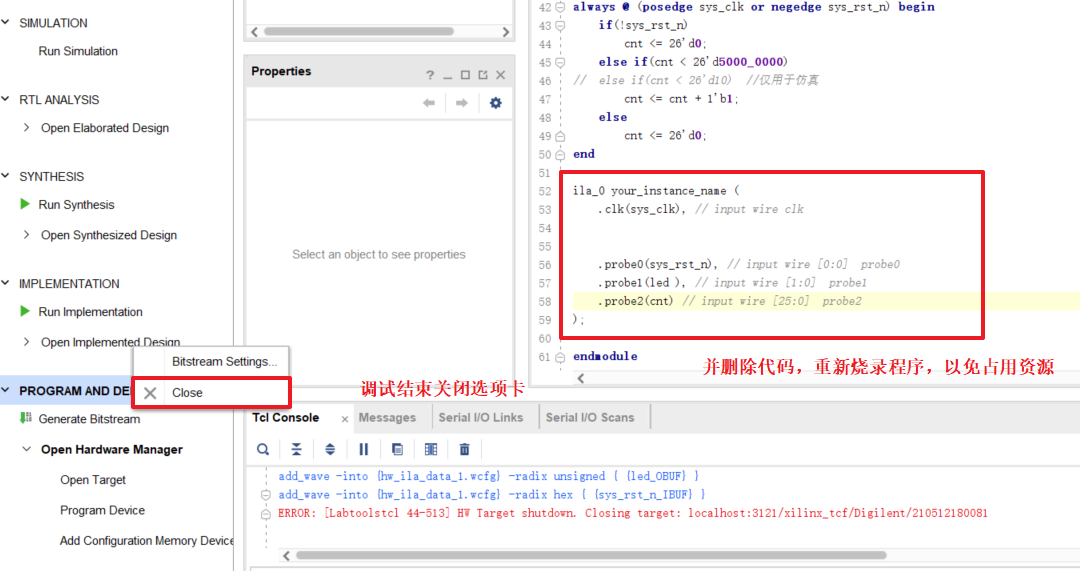

调试结束

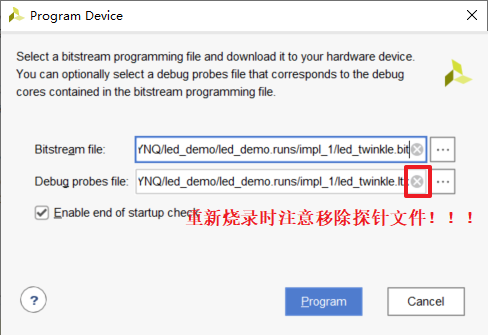

重新烧录文件

2.通过网表添加调试信息

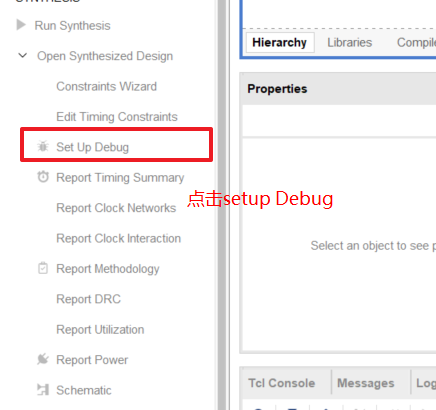

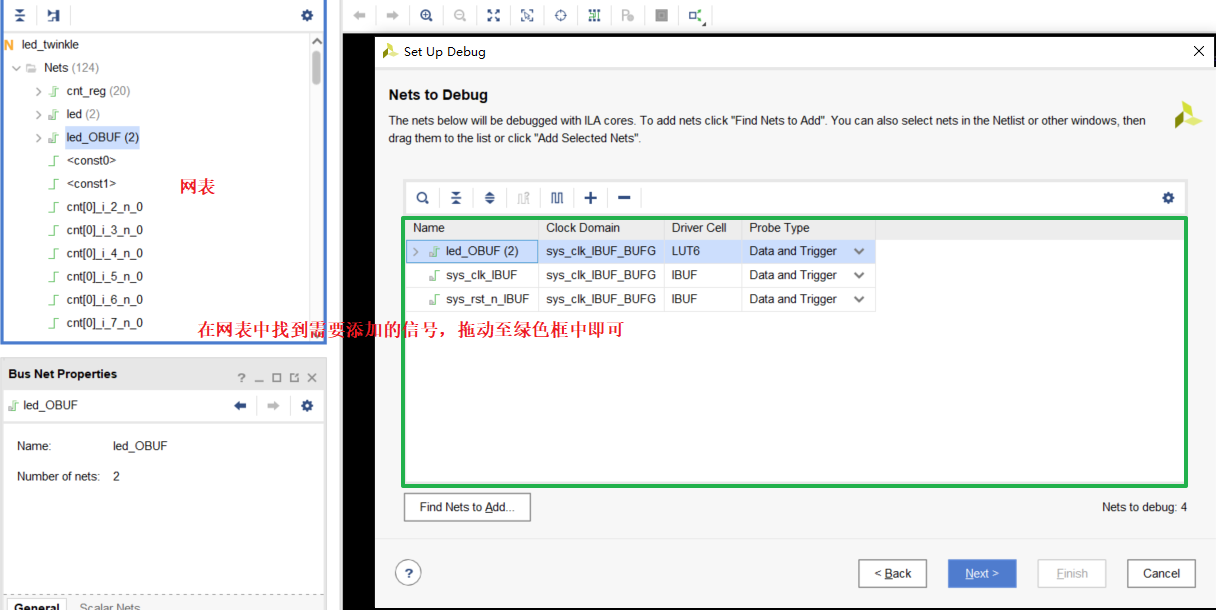

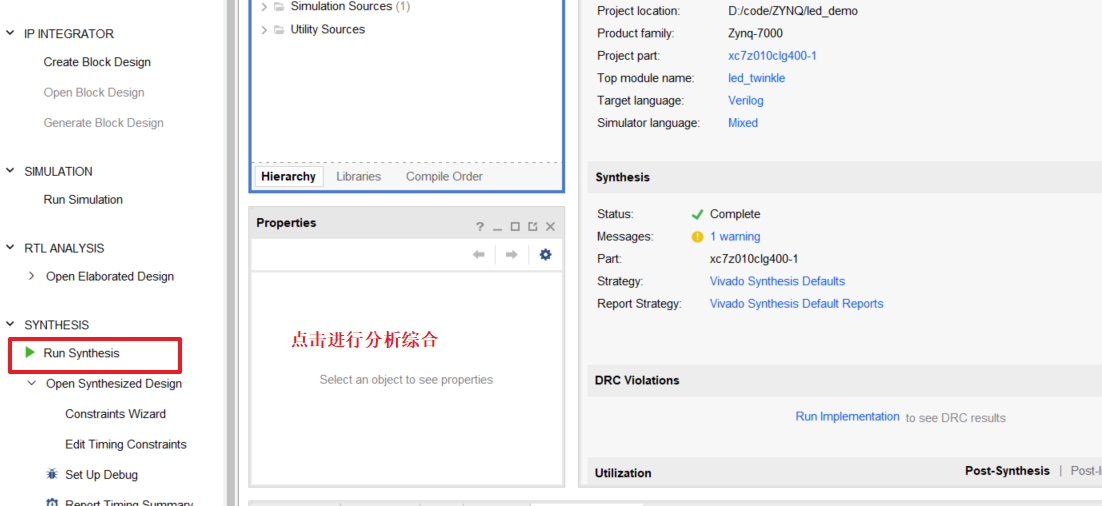

进入网表




Ctrl+S保存，重新生成比特流，烧录程序


其他就跟第一种方法一样了

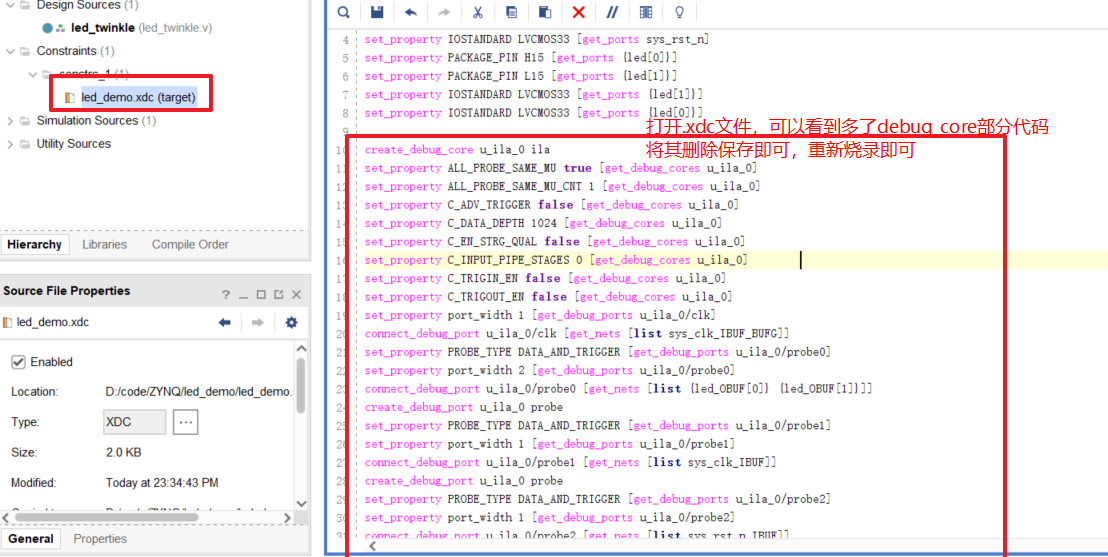

调试结束后的移除（注意移除调试文件！！！）
