NX二次开发 UFUN创建球体 UF_MODL_create_sphere1

#include <UF_MODL.h>

//创建球体
bool CreateSphere(const double point[3], const double diam, tag_t& body_tag)
{
	tag_t tag = NULL_TAG;
	char strDiam[133] = "";
	double point1[3] = { point[0],point[1],point[2] };

	body_tag = NULL_TAG;
	if (diam > 0.00001)
	{
		sprintf(strDiam, "%.9f", diam);
		if (!UF_MODL_create_sphere1(UF_NULLSIGN, point1, strDiam, &body_tag))
		{
			UF_MODL_ask_feat_body(body_tag, &body_tag);//通过特征获得体
			return true;
		}
	}
	return false;
}

extern DllExport void ufsta(char* param, int* returnCode, int rlen)
{
	if (UF_initialize())
		return;

	//创建球体
	tag_t body_tag = NULL_TAG;
	double point[3] = { 0.0 }, diam = 10.0;
	CreateSphere(point, diam, body_tag);

	UF_terminate();
}

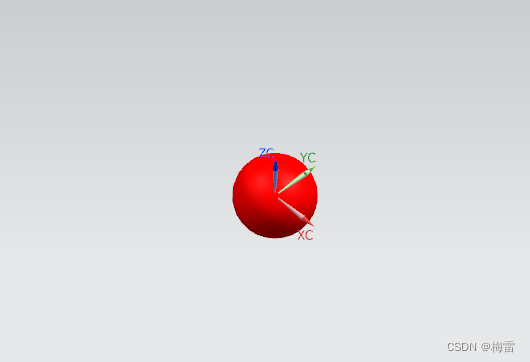

在这里插入图片描述
