【SigmaStar SSC335系列】spi nand启动流程

  0、前言

2020年芯片荒，我们从海思切到sigmastar，入门级先开干的就是SSC335芯片，从海思资料齐全、网上参考文章大堆的开发条件一下切到资料少、网上还没有参考文章的境况，只靠自己干啃，摸不到石头就过河，可想而知，喝水自然少不了。

时过3年，如今再搜，sigmastar的网上开发资料，依然没有多少，SSC335这颗主控，我们已经出了3年货了， 我们产品现在基本上都向带算力的主控芯片发展，做更多的一些算法定制化需求和效果，这颗以后要慢慢放掉。

本文源自老K（蓝海）：http://blog.youkuaiyun.com/r051463438，原创作品，转载请保留出处。

1 简介

本文主要讲SSC335 spi nand flash的启动流程介绍。因为有客制化需求，我们产品用的是spi nand flash，只讲nand的流程，nor的和它相似，可参考。

2 启动流程

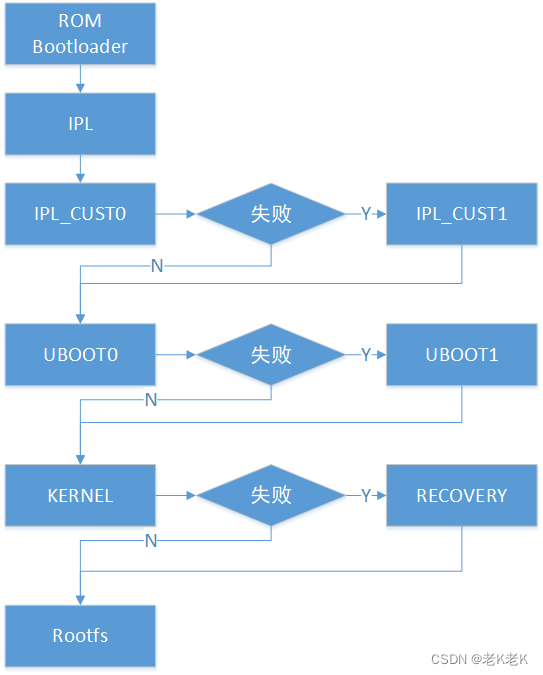

从芯片上电到启动根文件系统，往后就是各家产品不同的分区情况，不作介绍。可以看到，中间有几个流程都采用了双备份的机制，防止数据丢失引起系统无法启动。

这只是从分区上看有双备份，但其实细分析SDK中的打包制作镜像的脚本文件，能发现，厂家其实还多留了些心眼，有更多的备份。比如对于IPL，虽然看分区只有一个，但分区却分了0xc0000这么大，flash公板是128K块大小的，算下来一共有6个block，然后注意打包上，对于ipl的烧写文件，是拷贝了6份，每个块里一份，我猜应该是厂家内部做了这种备份机制。这种细节，在IPL_CUST的烧写文件制作上，也如此，IPL_CUST有两分区，一个分区3个块，每个块拷贝一份，总共也是6份这么多了。

 3 各阶段说明

ROOM bootloader：芯片中固化的启动代码，根据启动方式，加载不同的位置的程序，如spi nand flash启动方式，则加载IPL。

IPL：配置CPU频率、DDR参数等最基础的参数，加载IPL_CUST。

IPL_CUST：从命名上看是IPL_CUST（CUST为customer缩写）的客制化功能配置，应该是厂家为了方便管理，把共有的一些基础配置放在IPL，和客制化相关的一些启动配置，放到IPL_CUST管理。

UBOOT：这个不用多介绍了，linux嵌入式开发上常见的uboot引导程序。

KERNEL：内核，这个也不用多介绍了。

ROOTFS：根文件系统，也不多介绍了。
