KT1025A蓝牙芯片FM信号差?试试外挂RD5807QN8035芯片解决方案

关于KT1025A蓝牙芯片内置的fm效果不好,需要外挂fm芯片rd5807_qn8035等等说明

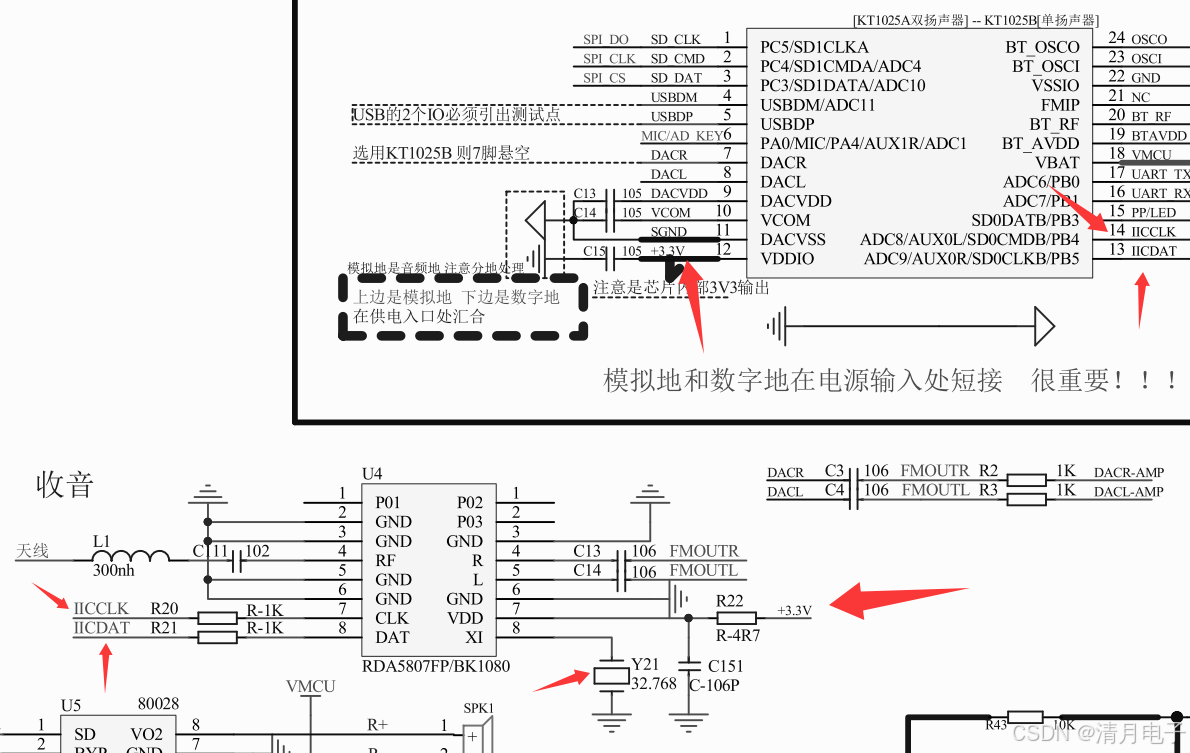

KT1025A的芯片内部自带fm的功能,但是效果欠佳,在一些相对要求高的场合还是达不到客户的需求,那么解决方案就是外挂一颗单独的fm芯片

而芯片的选择就很多了,这里推荐几个非常常见的型号,可以相互替换,也可以随意选择,效果基本上都是差不多的

RDA5807SP-封装SOP16

RDA5807M-封装MSOP-10pins

QN8035-封装MSOP-10pins

其中RDA5807M和QN8035就是常用的fm芯片,最主流的,也是出货量最大的普通fm芯片,性能相对来说还是OK的

选择的原则:哪个货好买就用哪个,哪个性价比高就用哪个,性能上差距不大

两款芯片的驱动方式,都是iic的方式驱动,也很简单

供电都是电压都是3.3V

Fm的频率范围都是:87.5MHZ--1080MHZ

也都支持立体声,或者单声道输出

有一点需要很注意的,就是后级的功放,一定要选择模拟功放

因为数字功放对FM的干扰非常的严重,推荐小功率的功放使用HAA2018,工作模式设置为AB类的工作方式

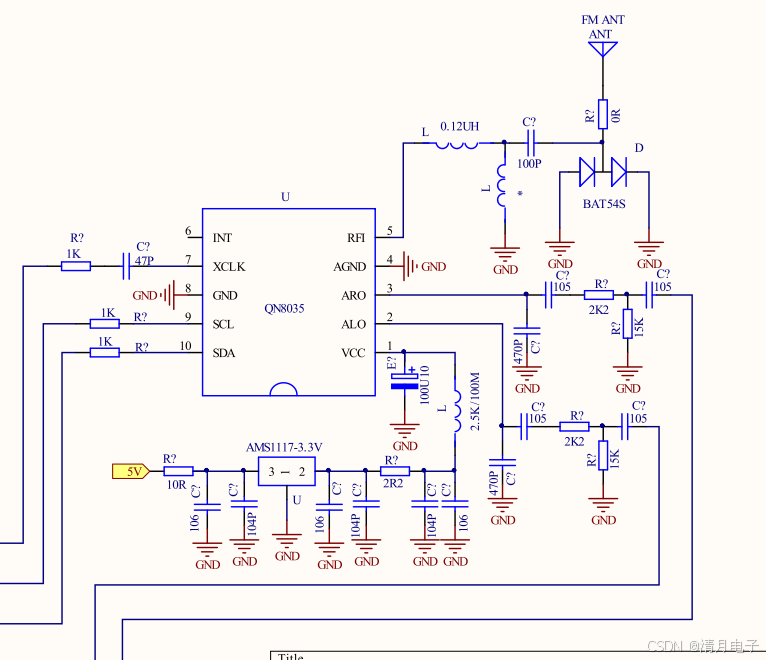

QN8035的参考原理图如下:

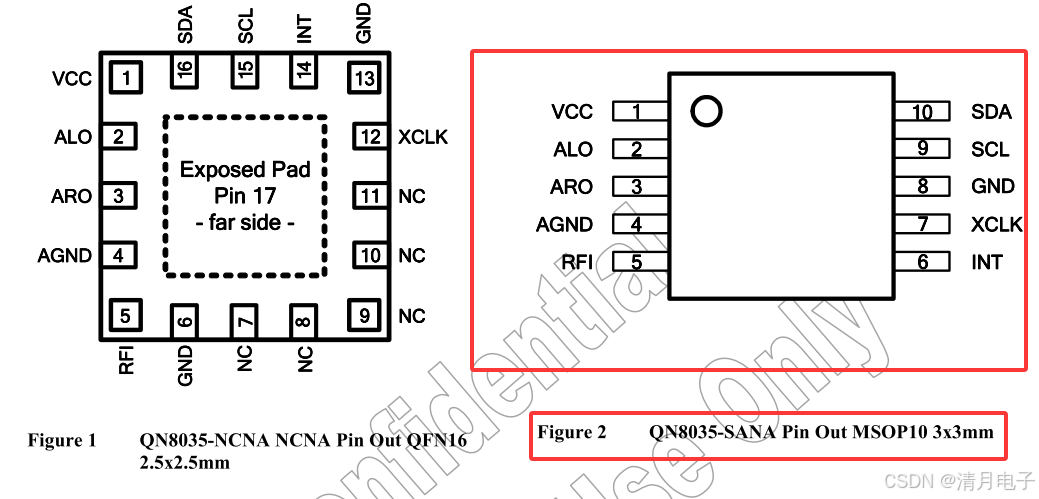

QN8035的参考pcb如下:

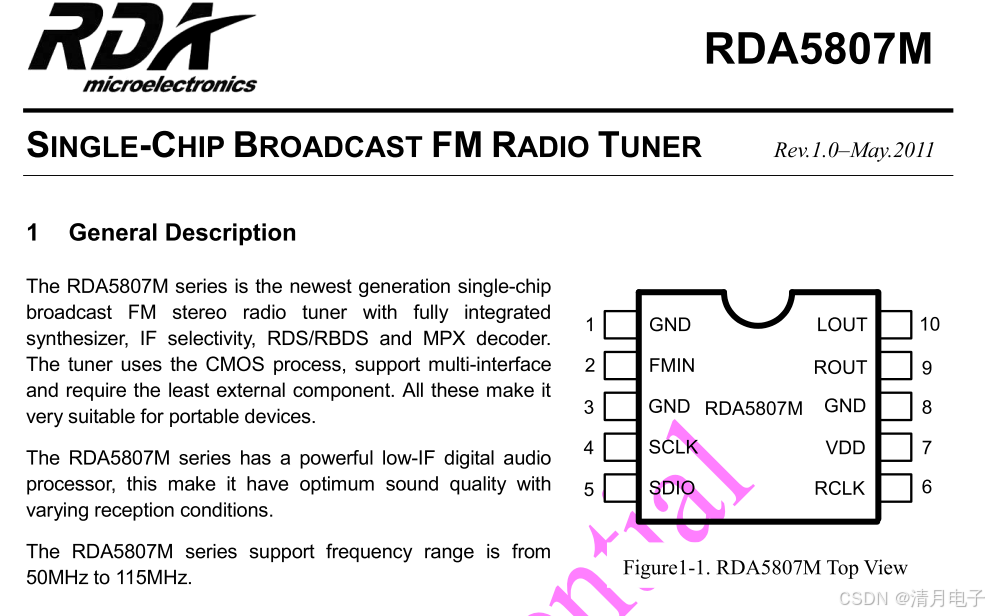

RDA5807的参考原理图如下:
