KT6368A蓝牙芯片加开关电路设计原理以及参考电路

KT6368A蓝牙芯片加开关电路设计方案

KT6368A的蓝牙芯片外围非常的简单，sop8封装，也没有多余的脚位来实现一些简单的功能，

比如：强制复位、单个IO关机和开机

要实现这样的功能只能选择控制电源的方式，实现起来也很简单

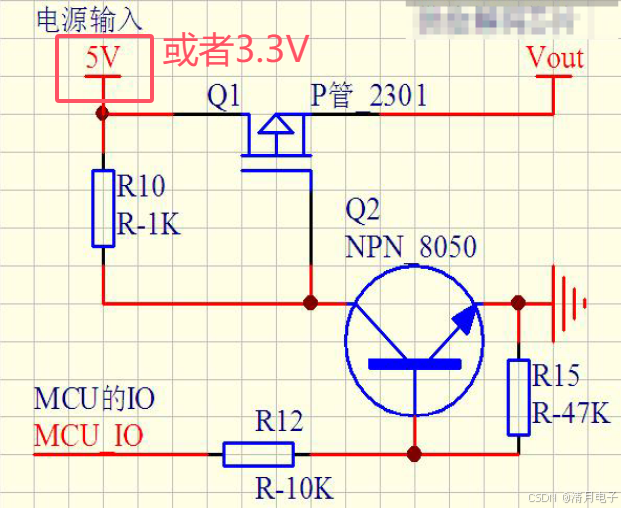

参考的电路如下：原理就是通过三极管8050控制mos管2301来实现电源的开关

元器件也是最常见的，当然还可以选择带使能的3.3VLDO芯片

还有客户使用MCU的单个IO口，直接给蓝牙芯片供电，设置为推挽输出

只要驱动能力能达到30mA，也是可以的

为什么需要达到30mA ，因为蓝牙芯片上电的瞬间启动电流比较大，持续时间大概是100ms，超过100ms之后芯片就正常电流，大概是6mA的样子

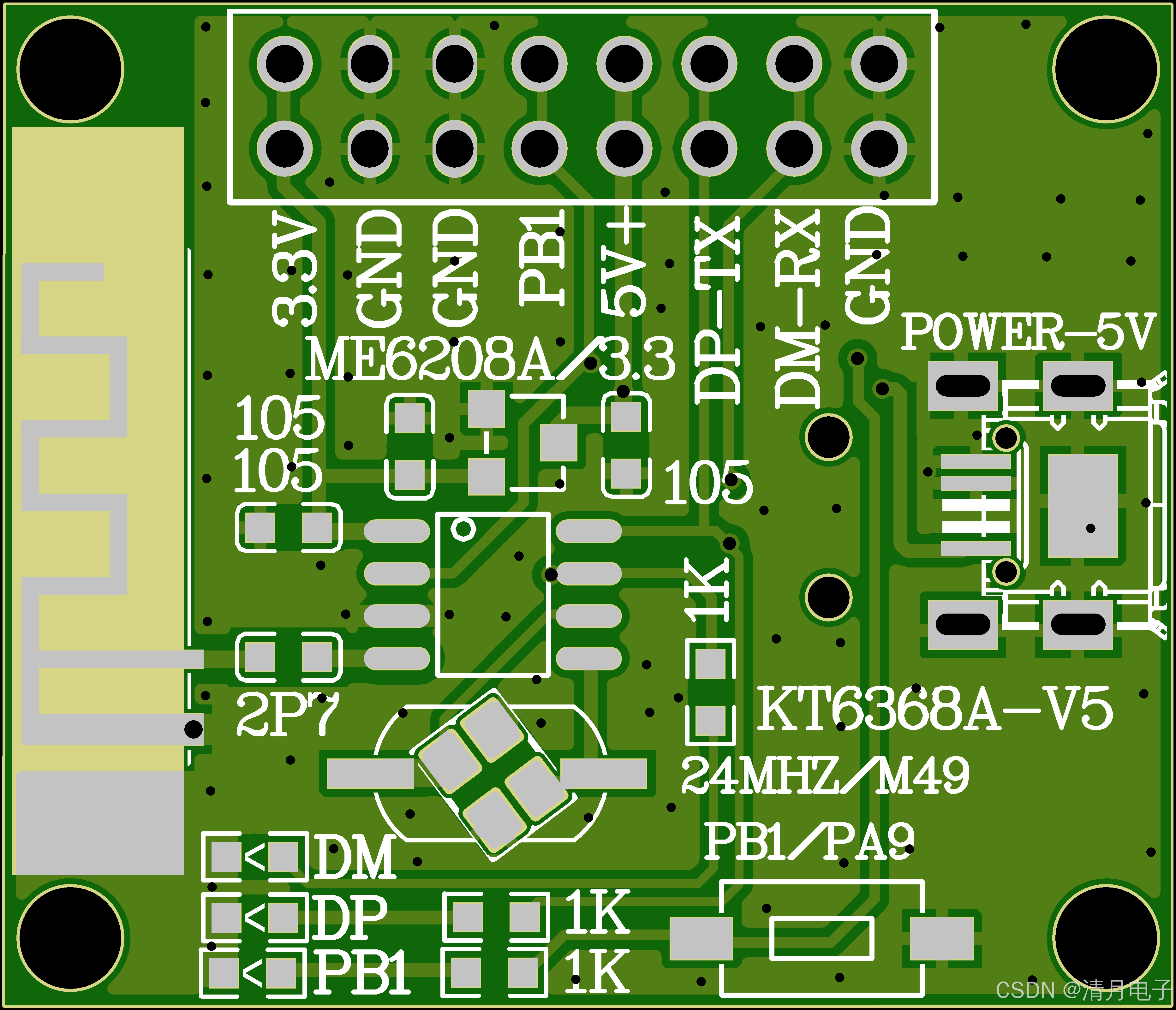

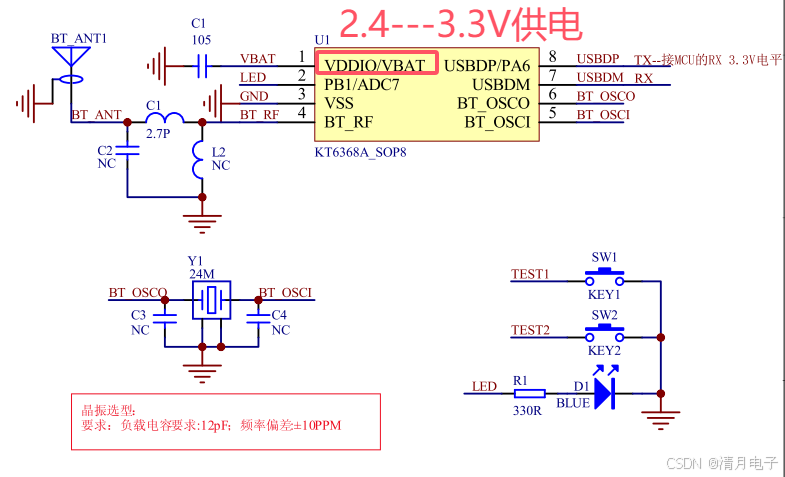

对应KT6368A蓝牙芯片的最小系统pcb参考如下：
