KT6368A距离_以及蓝牙的性能描述和远距离怎么办

一、简介

KT6368A蓝牙芯片的距离，和如下3个条件有关

1. PCB板的layout
2. 晶振的选择，
3. 蓝牙天线的位置、天线的选型

由于技术的不断进步，蓝牙芯片的性能已经不是前10年能比的了，使用KT6368A芯片即使随便焊一根导线，都能妥妥的10米左右，优化的好，达到30米也是可以的

• 详细描述

2.1 硬件PCBlayout注意点

1、主控芯片上所有退耦电容都必须尽量靠近芯片管脚放置，退耦电容地的回路尽量短

2、优先考虑蓝牙天线的摆放位置，RF 天线必须靠近板边（某些结构可能做不到，但必

须找一空旷的区域）。蓝牙天线匹配电路必须靠近RF 引脚放置，天线走线尽量短。 蓝牙天线的铺地，以发给天线封装里面外框黄线为基准，天线左右两边空间允许的 情况下，尽量宽点。如上图。

3、24M 晶振必须靠近芯片的时钟管脚（BTOSCO 和BTOSCI）放置。24M 晶振走线必须 做立体包地，远离干扰源，走线时不要与其他数据线并行走线。

2.2 如何选用晶振

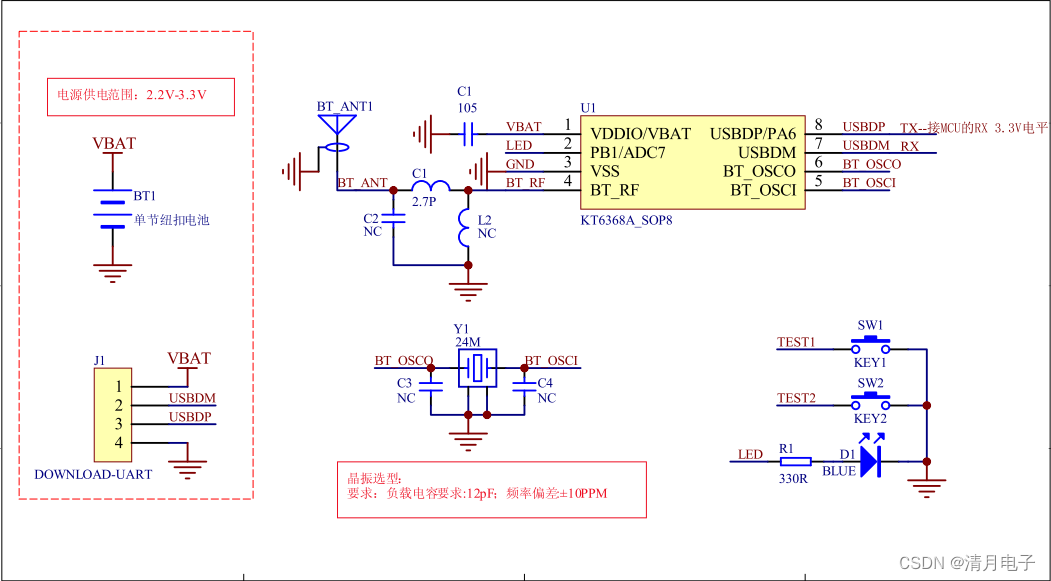

一直以来，都有一些客户在使用中，遇到一些问题。而晶振产生的问题还算是有共性，我们蓝牙使用的是24M晶振，频偏在10ppm 。负载电容12pF

(1)、由于蓝牙对频偏要求比较高，所以晶振的品质对蓝牙的性能至关重要，选型过程中 。必须保证晶振的一致性和稳定性。晶振的频率偏差必须≤±10ppm，负载CL 推荐12pF。

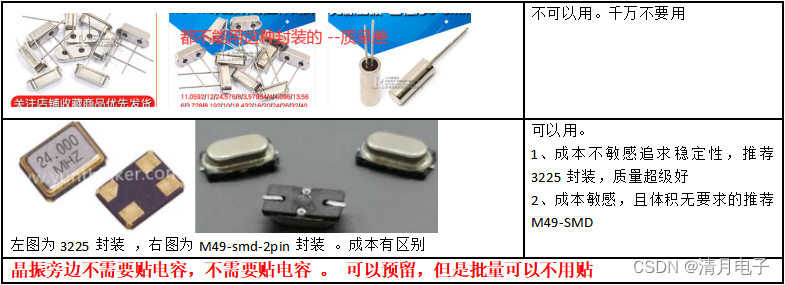

(2)、体积无要求的，推荐我DEMO上面的晶振，M49SMD-24M 。成本低，性能好

(3)、体积要求小的，推荐SMD3225-24M的，成本稍高，性能好。

建议直接用我们配套的晶体，相信比外面随意采购的要优惠和质量保障

初期做样，一定一定不要随便搞个24M的晶振上去用。否则蓝牙距离短、丢数据、跑不起来、连不上等等问题就都来了也不好查问题

如果需要的话，可以找我们直接拿晶振的样品，后期调试没问题了，自己再去单独采购

都可以。因为晶振不良，对于我们来说，也是售后，也会是一个麻烦，所以晶振我们一般都是直接送，不值钱的。

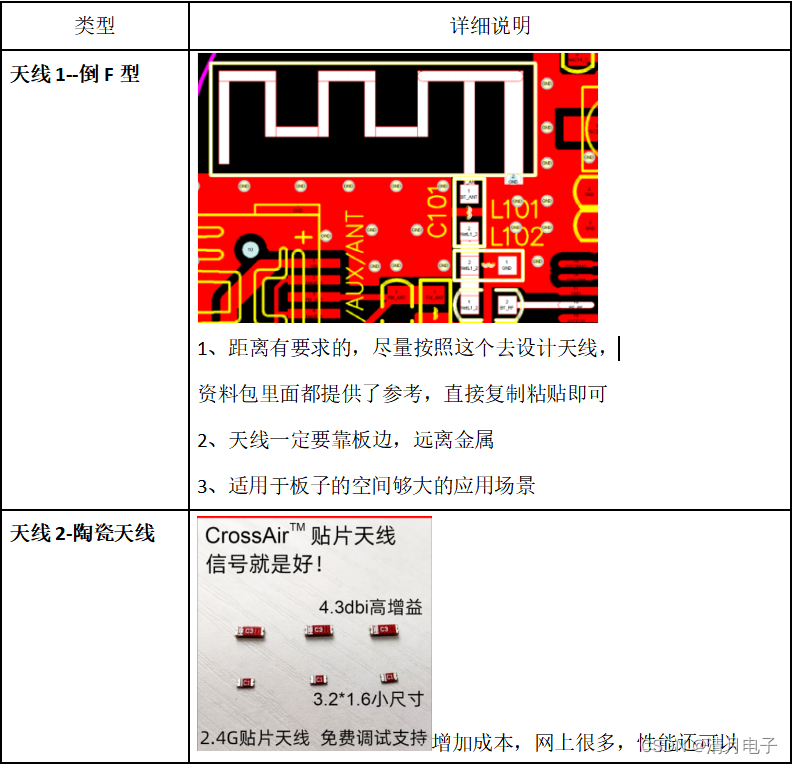

2.3 蓝牙天线的位置，以及选择
