本文深入解析了Keepalived结合VRRP协议实现服务器高可用性的原理与配置过程，详细介绍了VRRP协议如何解决静态路由单点故障问题，以及Keepalived如何通过VRRP竞选机制确定主备角色，实现资源快速接管，确保业务连续性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.Keepalived的工作原理：

Keepalived高可用对之间是通过VRRP通信的，因此，我们从 VRRP开始了解起：

1) VRRP,全称 Virtual Router Redundancy Protocol,中文名为虚拟路由冗余协议，VRRP的出现是为了解决静态路由的单点故障。

2) VRRP是通过一种竟选协议机制来将路由任务交给某台 VRRP路由器的。

3) VRRP用 IP多播的方式（默认多播地址（224.0_0.18))实现高可用对之间通信。

4) 工作时主节点发包，备节点接包，当备节点接收不到主节点发的数据包的时候，就启动接管程序接管主节点的开源。备节点可以有多个，通过优先级竞选，但一般 Keepalived系统运维工作中都是一对。

5) VRRP使用了加密协议加密数据，但Keepalived官方目前还是推荐用明文的方式配置认证类型和密码。

介绍完 VRRP,接下来我再介绍一下 Keepalived服务的工作原理：

Keepalived高可用对之间是通过 VRRP进行通信的， VRRP是遑过竞选机制来确定主备的，主的优先级高于备，因此，工作时主会优先获得所有的资源，备节点处于等待状态，当主挂了的时候，备节点就会接管主节点的资源，然后顶替主节点对外提供服务。

在 Keepalived服务对之间，只有作为主的服务器会一直发送 VRRP广播包,告诉备它还活着，此时备不会枪占主，当主不可用时，即备监听不到主发送的广播包时，就会启动相关服务接管资源，保证业务的连续性.接管速度最快可以小于1秒。

2.环境配置
先要再server1上配置好ipvsadm策略，并再server2和server3上加入172.25.26.100的ip
主负载均衡服务器(server1上)的安装：

tar zxf keepalived-2.0.6.tar.gz
cd keepalived-2.0.6
yum install -y gcc
yum install -y openssl-devel
./configure --prefix=/usr/local/keepalived --with-init=SYSV
make && make install
chmod +x /usr/local/keepalived/etc/rc.d/init.d/keepalived
ln -s /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/keepalived/etc/keepalived/ /etc/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/
chkconfig ldirectord off

主负载均衡服务器配置文件：
vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {						##全局配置
   notification_email {				##定义报警邮件地址
     root@localhost
   }
   notification_email_from Alexandre.Cassen@firewall.loc	#定义发送邮件的地址
   smtp_server 127.0.0.1			#邮箱服务器
   smtp_connect_timeout 30			#定义超时时间
   router_id LVS_DEVEL				#定义路由标识信息，相同局域网唯一
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {		    #定义实例
    state MASTER				#状态参数 master/backup 只是说明
    interface eth0				#虚IP地址放置的网卡位置
    virtual_router_id 5	1		#同一家族要一致，同一个集群id一致
    priority 100				##优先级决定是主还是备， 越大越优先
    advert_int 1				#主备通讯时间间隔
    authentication {
        auth_type PASS			##认证
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.26.100			##设备之间使用的虚拟ip地址
    }
}

virtual_server 172.25.26.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

real_server 172.25.26.2 80 {
    TCP_CHECK{
    weight 1
        connect_timeout 3
        retry 3
        delay_before_retry 3
    }
}
real_server 172.25.26.3 80 {
    TCP_CHECK{
    weight 1
        connect_timeout 3
        retry 3
        delay_before_retry 3
    }
}
}

scp -r /usr/local/keepalived server4:/usr/local/		##将keepalived所有文件直接发给server4

备份负载均衡服务器配置（server4上）：
vim /usr/local/keepalived/etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   notification_email {
     root@localhost
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state BACKUP       *********注意和主负载均衡配置相比，这里变了
    interface eth0
    virtual_router_id 51
    priority 50			 *********注意和主负载均衡配置相比，这里变了（主负载均衡服务器优先级高于副负载均衡服务器优先级）
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.26.100
    }
}

virtual_server 172.25.26.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

real_server 172.25.26.2 80 {
    TCP_CHECK{
    weight 1
        connect_timeout 3
        retry 3
        delay_before_retry 3
    }
}
real_server 172.25.26.3 80 {
    TCP_CHECK{
    weight 1
        connect_timeout 3
        retry 3
        delay_before_retry 3
    }
}
}


ln -s /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/keepalived/etc/keepalived/ /etc/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/

主备服务器同时开启keepalived服务

  /etc/init.d/keepalived start

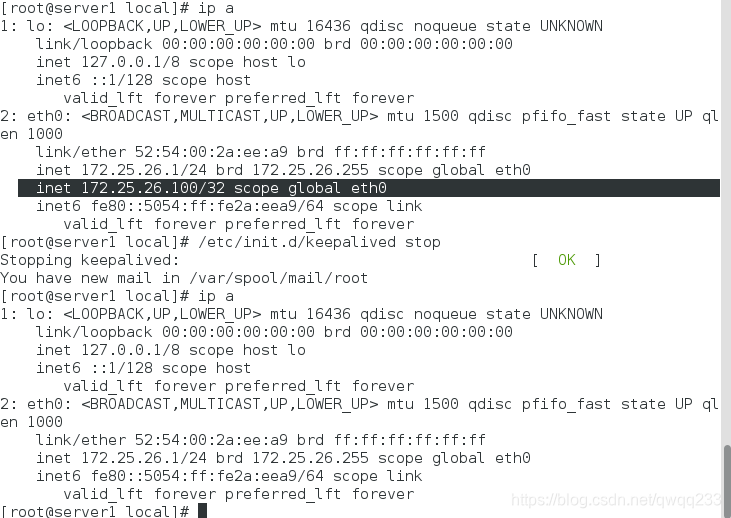

测试vip的漂移

server1
/etc/init.d/keepalived start
ip a										##开启服务后查看是否分配vip
/etc/init.d/keepalived stop
ip a										##关闭服务后查看vip是否消失

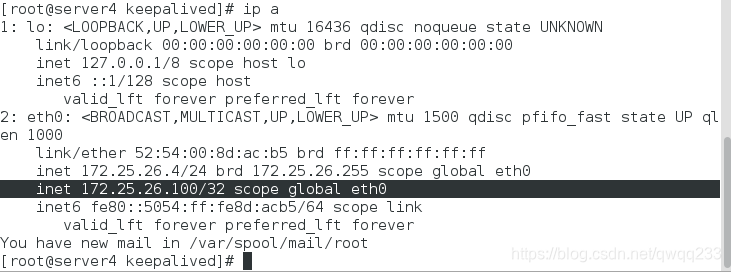

server4
ipa											##再server4中查看是否vip漂移过来

在这里插入图片描述

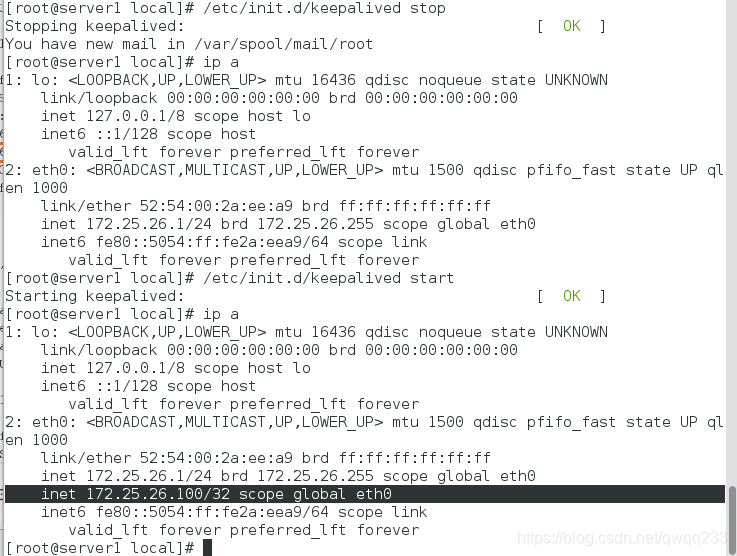

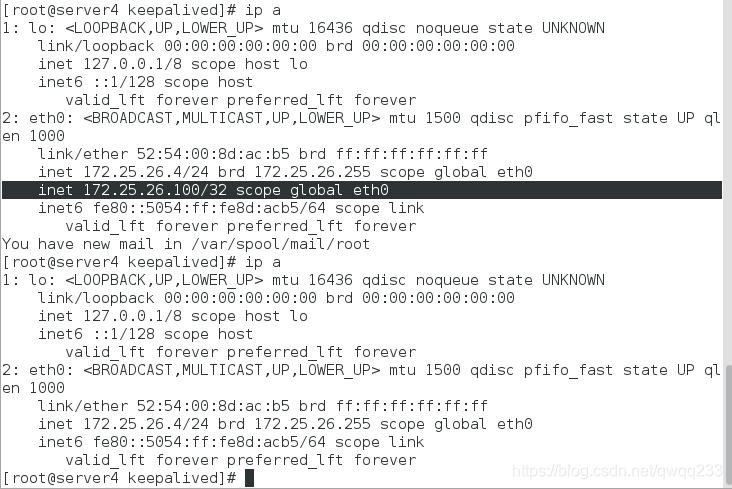

再次在server1中将服务开启，会发现vip地址又会漂移回去，而server4中便没有vip地址了

server1
/etc/init.d/keepalived start
ipa

server4
ipa

在这里插入图片描述

测试健康检查

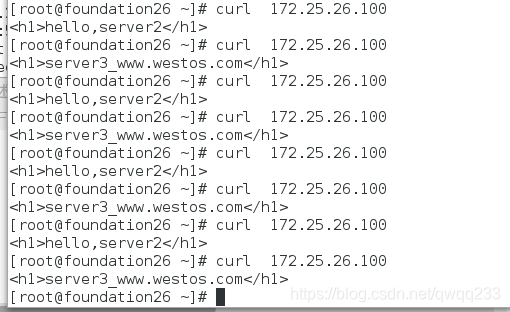

物理机机访问
curl 172.25.26.100
curl 172.25.26.100

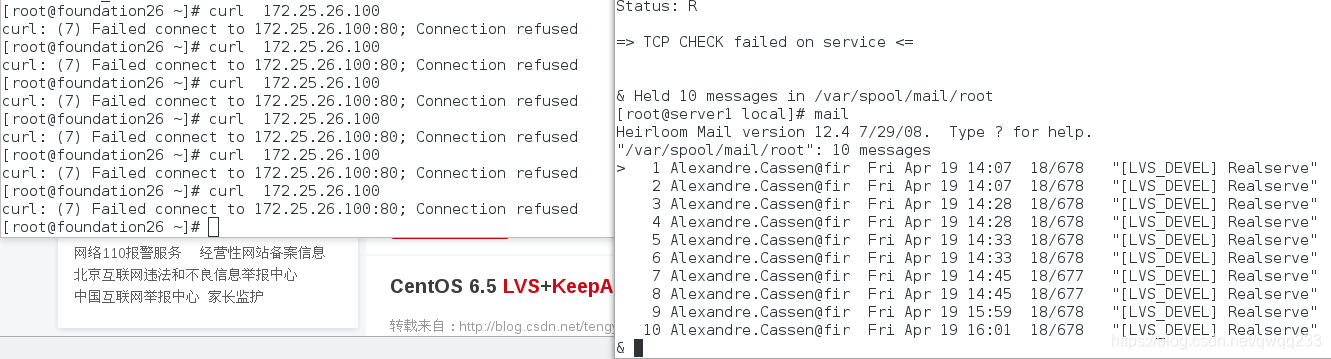

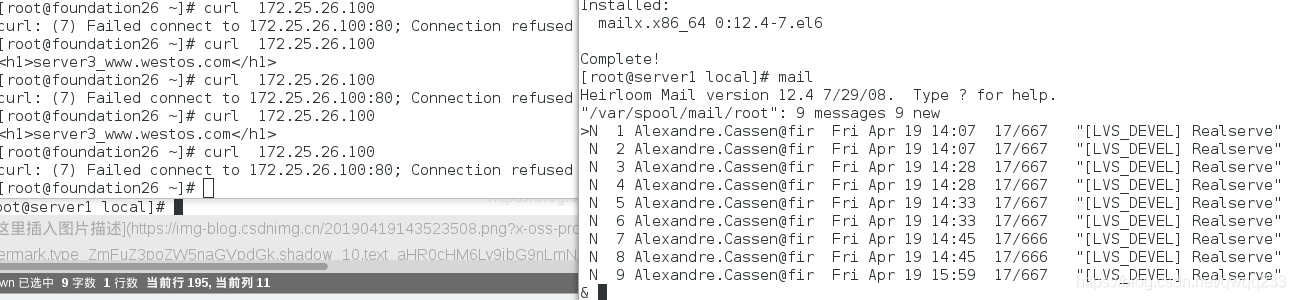

关闭server2的httpd服务，主机测试，查看server1是否有报错邮件

再关闭server3的httpd服务,主机测试，再次查看邮件
