嵌入式实验： TINY4412 UART 程序设计

一、实验目的

熟悉UART通信相关的寄存器的功能和设置方法，设置引脚复用，选择UART接收和发送对应的引脚用于UART通信，数据流格式设置，设置UART通信的数据帧格式，波特率等，设置UART部件的工作模式等。

二、设计要求

实现用串口助手给开发板发送一个数字，开发板接收这个数字并加一后回送，并在此基础上实现主机发送不同的数字控制开发板上的LED亮灭。

三、实验原理

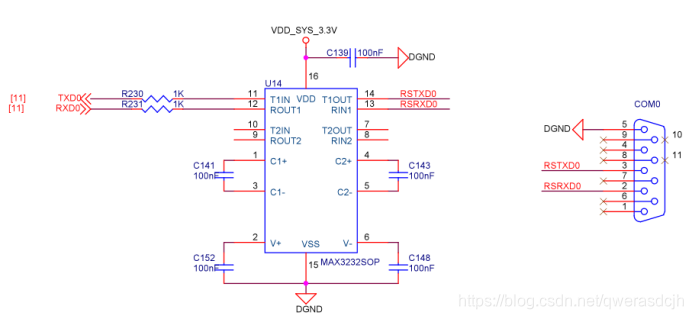

电路原理如图所示：
在这里插入图片描述

通过SP3232的TXD0 RXD0引脚实现TTL3.3V电平转换，3.3V转变为1.8V电平和CPU通信。SPS3232起到变压器的作用。
PC一端和Tinny4412要设置相同的串口配置，如：波特率115200bit/s，停止位为1，数据位宽8位，无奇偶校验
