参考:滞后普雷萨赫模型 - 维基百科 (wikipedia.org)

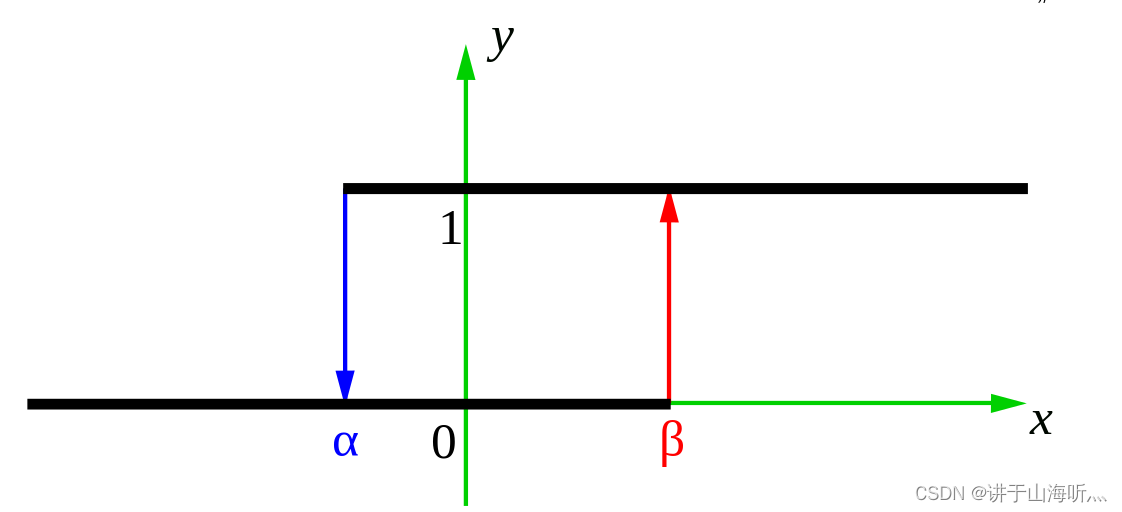

首先,在定义PREISACH模型参数的部分,我们设置了三个参数:
a
:元件的开启阈值,表示当输入信号大于等于该阈值时,元件从关闭状态切换到开启状态。b
:元件的关闭阈值,表示当输入信号小于等于该阈值时,元件从开启状态切换到关闭状态。n
:元件的数量,即PREISACH模型中元件的个数。
接下来,我们生成输入信号。使用正弦函数生成一个频率为5Hz的正弦输入信号 u
。
在模拟PREISACH模型的行为时,我们使用两个主要的循环结构。外部的 for
循环通过遍历输入信号中的每个时间点来模拟系统的行为。内部的 for
循环用于更新每个元件的状态。
首先,在每个时间点,我们计算输出信号 y
。这里我们使用 sum(x > b)
来计算元件状态大于关闭阈值 b
的元件数量,作为输出信号的值。
然后,我们通过内部的 for
循环来更新每个元件的状态。对于每个元件,我们检查输入信号的大小。如果输入信号大于等于开启阈值 a
,则将元件状态减1,但不低于0。如果输入信号小于等于负的开启阈值 -a
,则将元件状态加1,但不超过1。这样,元件的状态根据输入信号的大小进行更新。

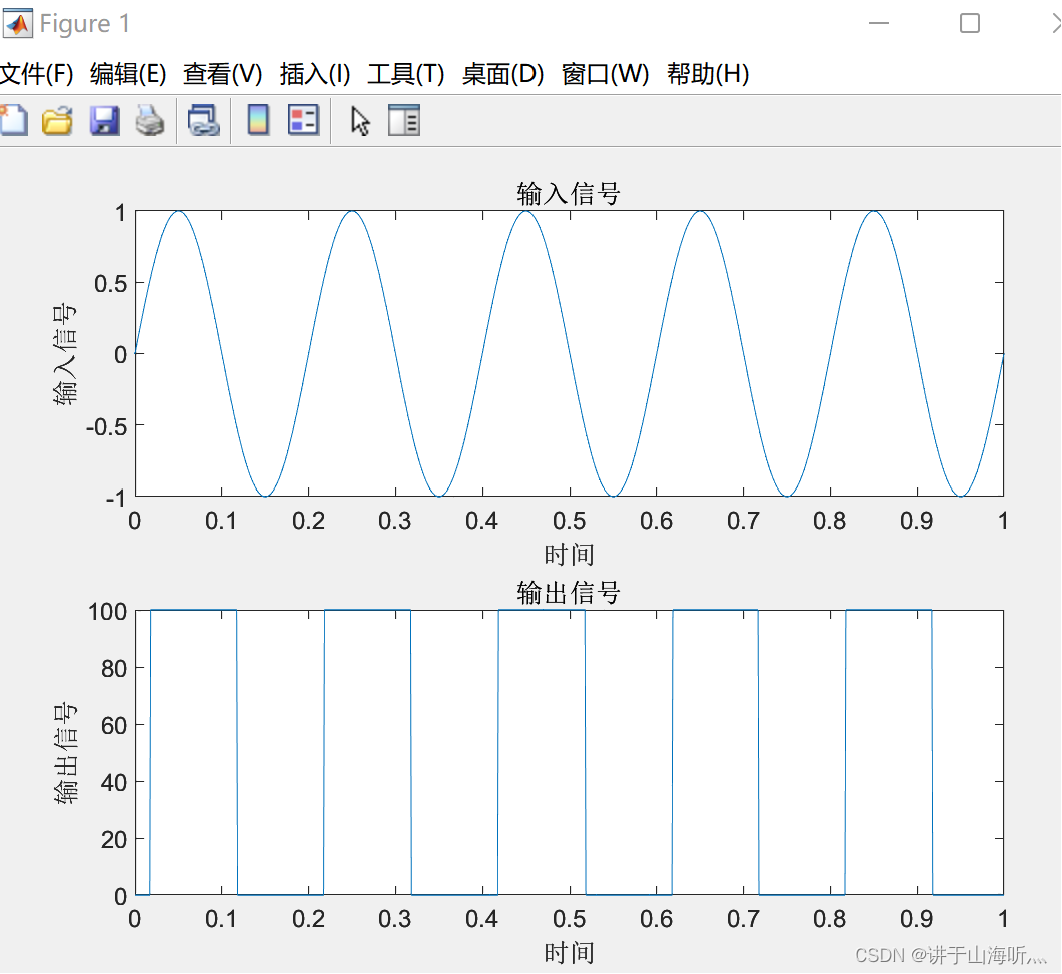

最后,我们使用MATLAB的绘图函数 plot
绘制输入信号和输出信号的图形。使用 subplot
函数,我们创建了一个两行一列的图形布局,将输入信号和输出信号分别绘制在两个子图中。
% 定义PREISACH模型参数
a = 0.5; % 元件开启阈值
b = 0.3; % 元件关闭阈值
n = 100; % 元件数量
% 生成输入信号
t = linspace(0, 1, 1000); % 时间向量
u = sin(2*pi*5*t); % 正弦输入信号
% 初始化PREISACH模型状态
x = zeros(n, 1); % 每个元件的状态
y = zeros(size(u)); % 输出信号
% 模拟PREISACH模型的行为
for i = 1:length(u)
% 计算输出信号
y(i) = sum(x > b);
% 更新元件状态
for j = 1:n
if u(i) >= a
x(j) = max(x(j)-1, 1);
elseif u(i) <= -a
x(j) = min(x(j)+1, 0);
end
end
end
% 绘制输入和输出信号
figure(1);
subplot(2, 1, 1);
plot(t, u);
xlabel('时间');
ylabel('输入信号');
title('输入信号');
subplot(2, 1, 2);
plot(t, y);
xlabel('时间');
ylabel('输出信号');
title('输出信号');

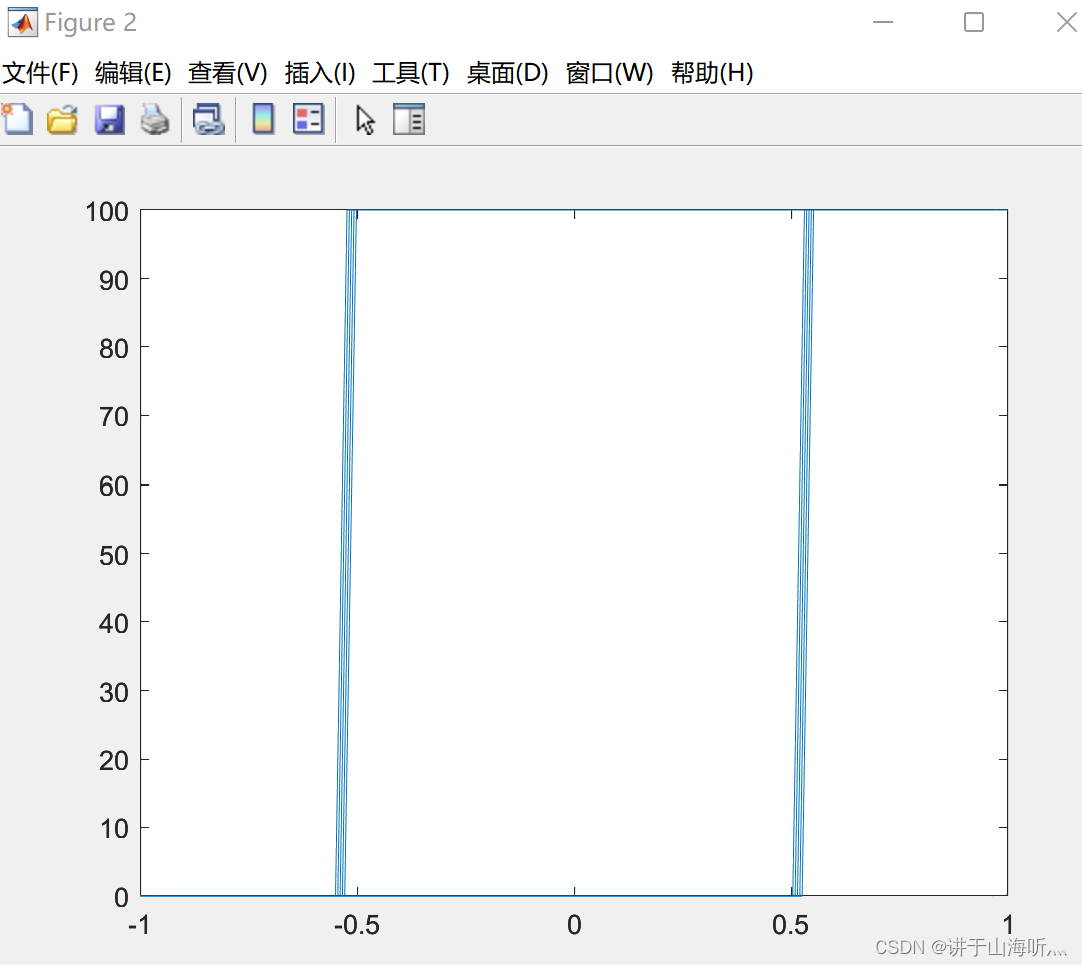

figure(2)
plot(u,y);
