镍氢电池1.2V，2.4V升压5V芯片电路图

一节镍氢电池的电压是1.2V，两节镍氢电池串联的电压是2.4V。在电子产品中，1.2V和2.4V的电压过于低，无法给产品供电，这是就需要升压芯片，来组成1.2V升压电路，2.4V升压电路，升压到高电压才能启动。

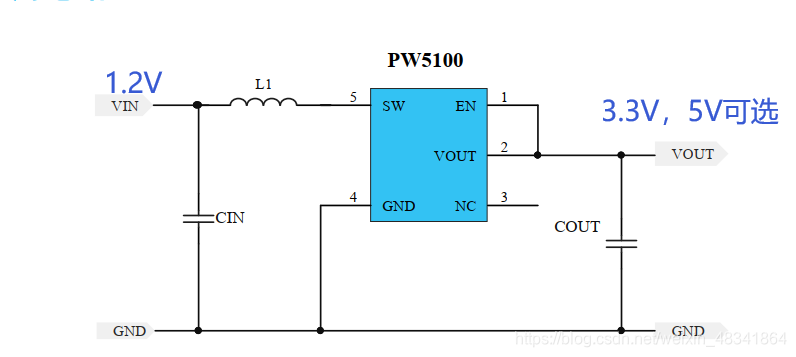

镍氢电池1.2V升压3.3V，1.2V升压5V电路图。

镍氢电池2.4V升压3.3V，2.4V升压5V电路图。

外围元件，一个输出电容+一个输入电容+一个电感器组成。







PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压.

PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz， 支持小型的外部电感器和输出电容器， 同时又能保持超低的静态电流，实现最高的效率。



产品特点

最大效率可达： 95％

超低启动电压： 0.7V@Io=1mA

宽输入电压范围： 0.7V～ 5.0V

输出电压范围可选： 3.0V～ 5.0V

静态电流： 10uA

最大开关电流：1.5A
