S7-1200的OPCUA功能测试

硬件组态

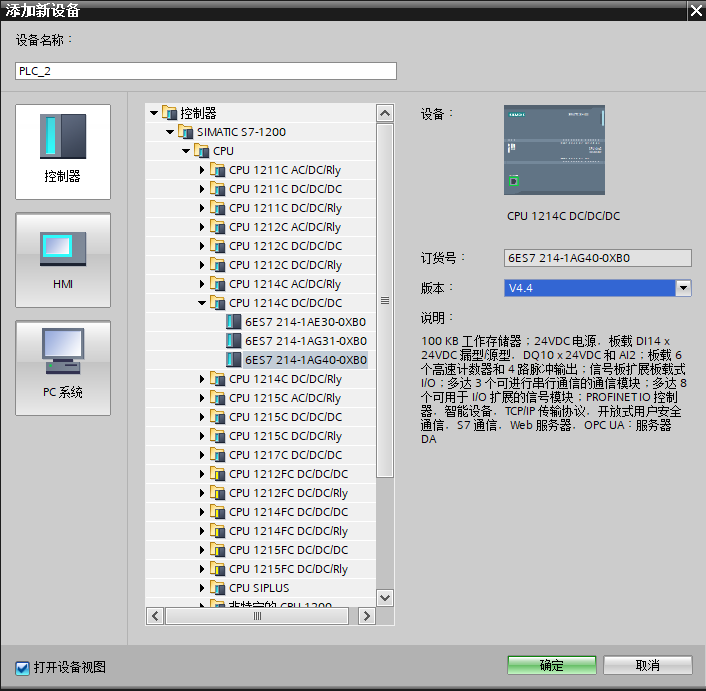

1、首先使用博图创建一个项目，添加一个新设备，根据实际订货号选择6ES7 214-1AG40-0XB0，这里的版本一定要选择V4.4。

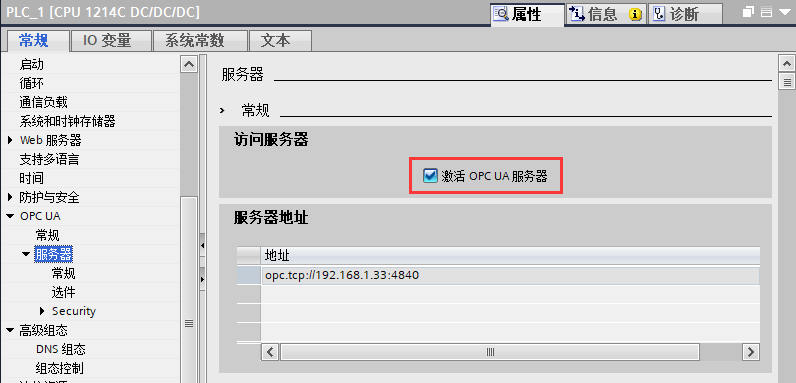

 2、在PLC的属性中，OPCUA >> 服务器，勾选激活OPC UA服务器，相关参数使用默认值即可。

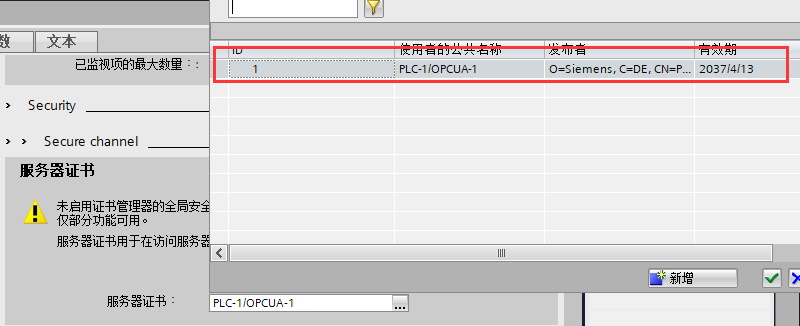

 3、进入服务器证书中，选择一个服务器证书。

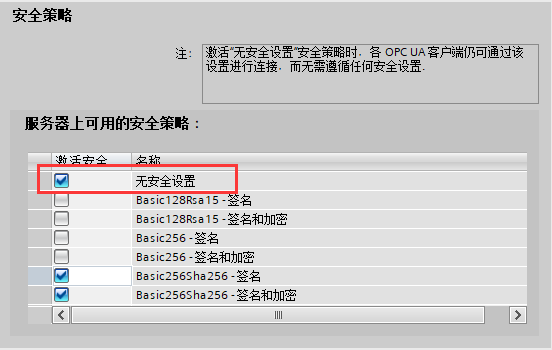

 4、初步通信测试，不需要使用安全策略，将安全策略中的无安全设置勾选上。

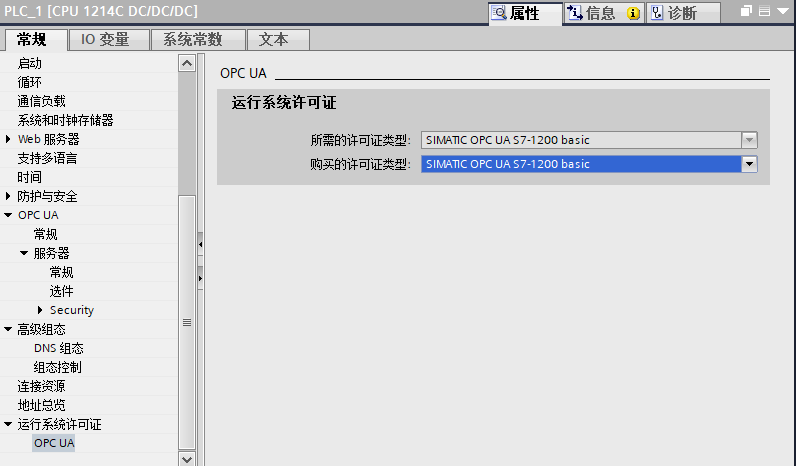

 5、运行系统许可证选项，在购买的许可证类型中，选择一个可选的许可证。

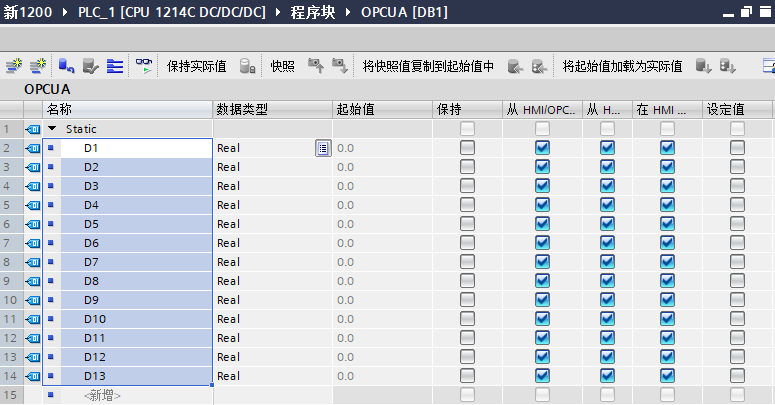

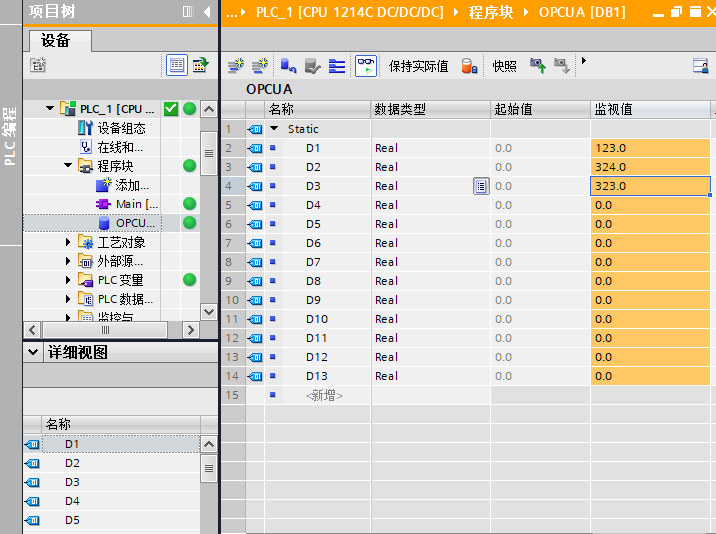

 6、增加一个DB块，命名为OPCUA，然后加一些变量，名称和类型任意，如下所示：

7、将PLC程序下载到硬件中。

由于之前使用过S7-1500PLC的OPC UA功能，这一套操作显得很熟练。

OPC UA测试

这里进行测试使用的OPC UA客户端是OPC UA官方提供的软件——UAExpert。

软件获取方式：公众号后台回复关键字：UAExpert

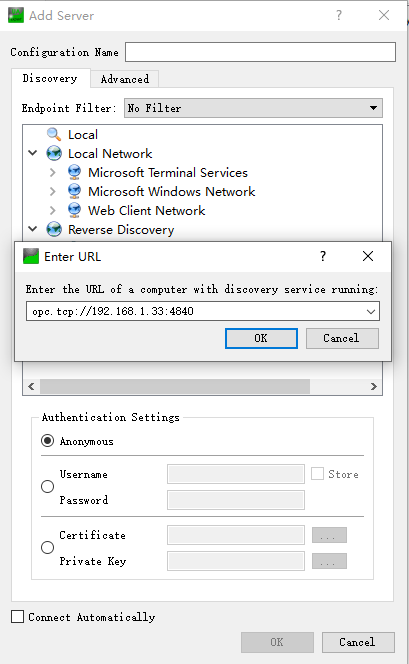

• 打开UAExpert,点击＋号，添加服务器，服务器节点输入opc.tcp://192.168.1.33:4840

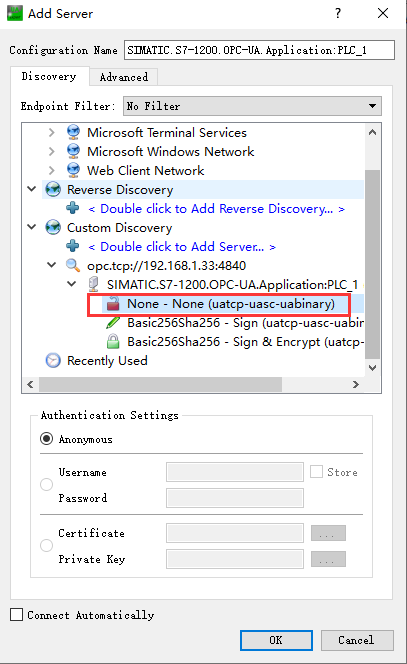

 双击展开，安全策略选择None-None，然后点击OK

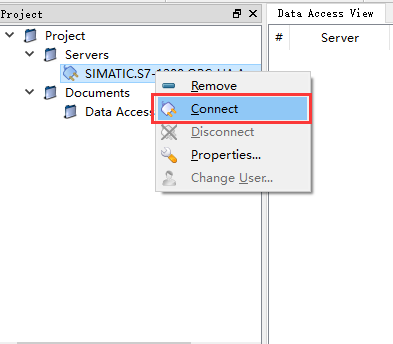

 添加完成后，右击选择Connect，如下所示

 下方的Address Space中出现了一些OPCUA的节点信息，说明已经连接上了

然而，在节点中找了很久都没找到相关的OPCUA变量，感觉遇到坑了，各种检查都无效，都开始怀疑PLC是不是假货，西门子是不是假宣传，就这样被坑了半小时。

谜底揭开

最终还是从某个官方文档中发现，S7-1200PLC需要手动创建服务器接口，这才想起，在博图中，有个OPC UA通信的选项，就是做这个事情的。

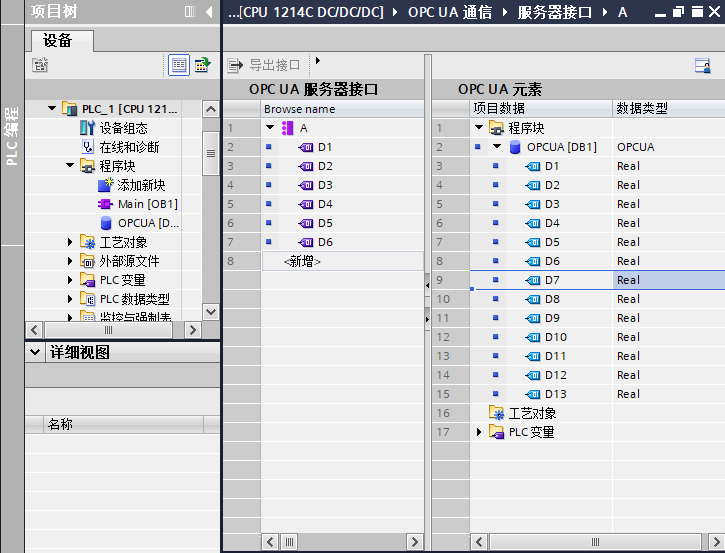

于是，添加了一个OPCUA接口A，添加了一些DB块的变量进去，重新下载PLC程序。

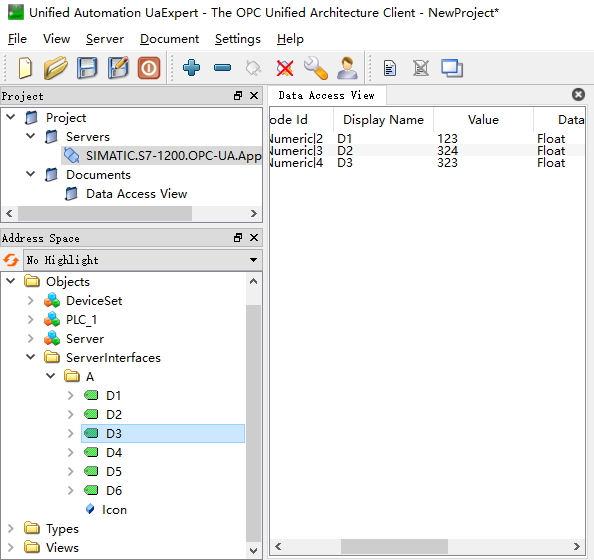

 重新进行OPCUA连接，看到了PLC的数据：
