Clion+cubeMX stm32HAL库开发配置

qttet

已于 2024-04-26 17:28:42 修改

阅读量772

点赞数 11

文章标签： stm32 嵌入式硬件单片机

于 2024-04-26 00:14:21 首次发布

本文链接：https://blog.youkuaiyun.com/qttet/article/details/138202583

版权

本文详细介绍了如何在Windows上安装Clion并配置环境，包括STM32CubeMX的集成、环境变量设置、CMakeLists.txt配置、printf使用方法以及文件编码设置，以支持Arduino和STM32开发。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

资源

https://pan.baidu.com/s/1qbebp48NKiZ1kuqG4Wo2NA
提取码：1111

软件安装

Clion安装

stm32cubeMX默认已安装注意路径不能有中文或空格等

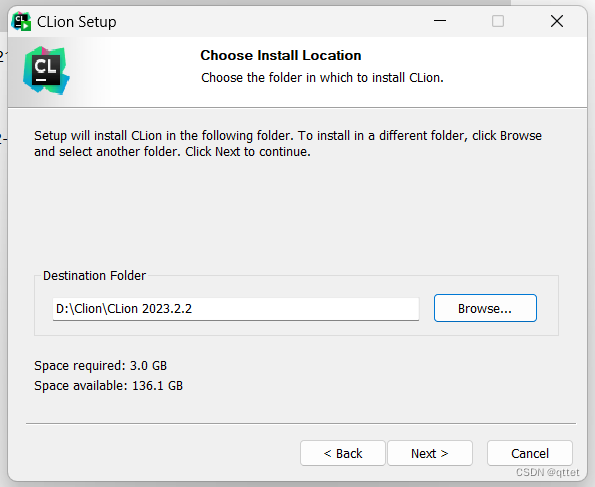

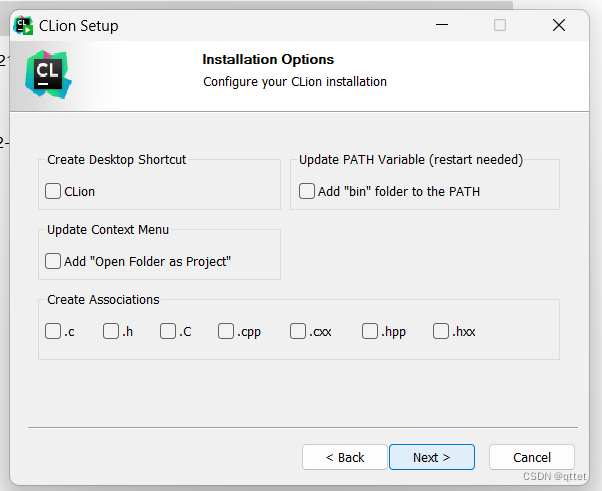

1 注意安装路径

准备一个Clion文件夹除了软件本体再创建Clion_Path和Clion_Data分别存放环境文件和工程文件 Clion开发Arduino等体验也很好建议Clion_Data下建立Clion_32区分

2 其余设置默认

3 安装完成后运行一次关闭运行脚本解锁功能

环境配置

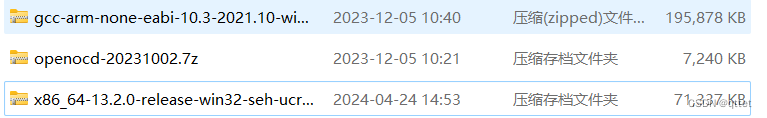

1 解压以下文件到Clion_Path

2 将mingw和gcc-arm添加到系统环境变量中

3 检测环境是否正常

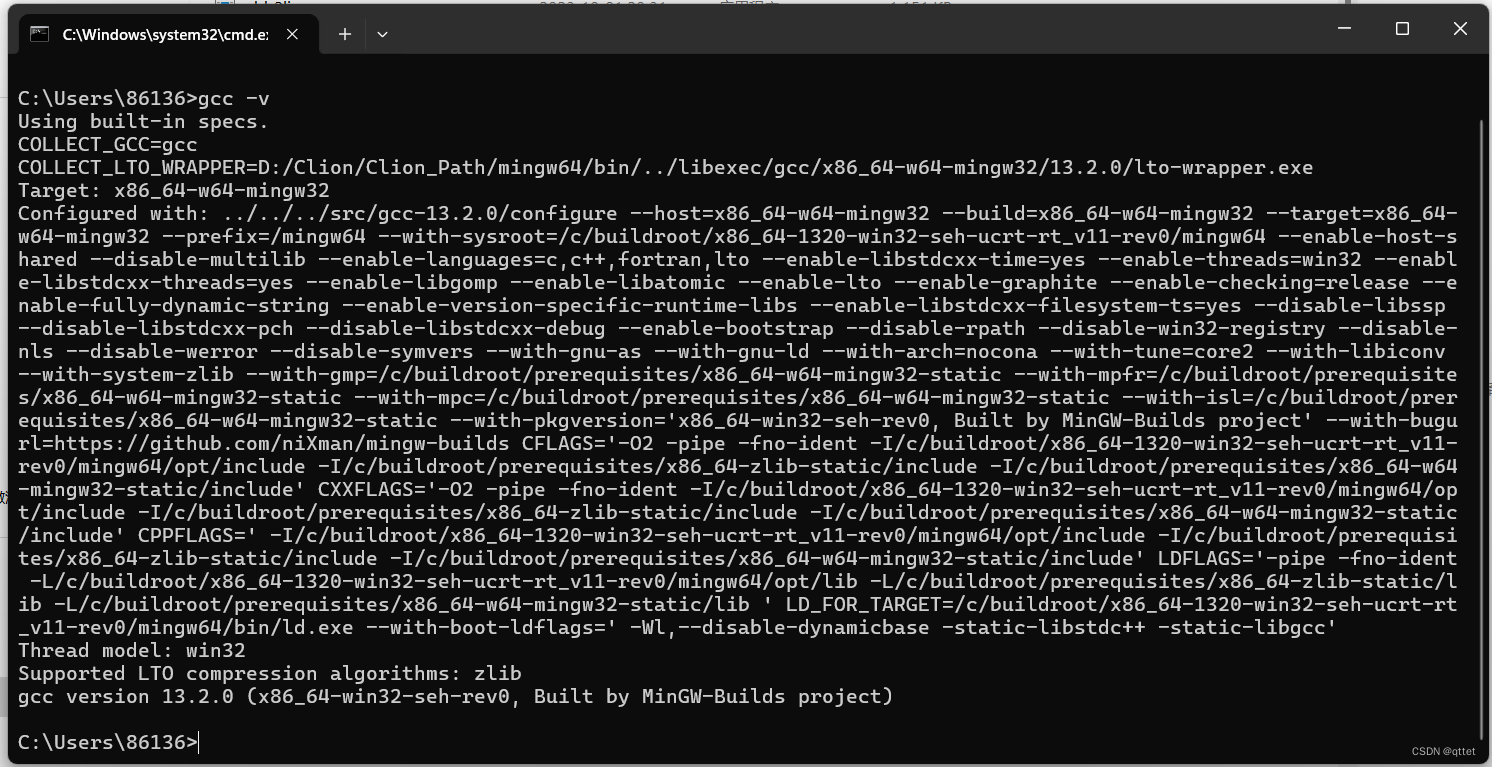

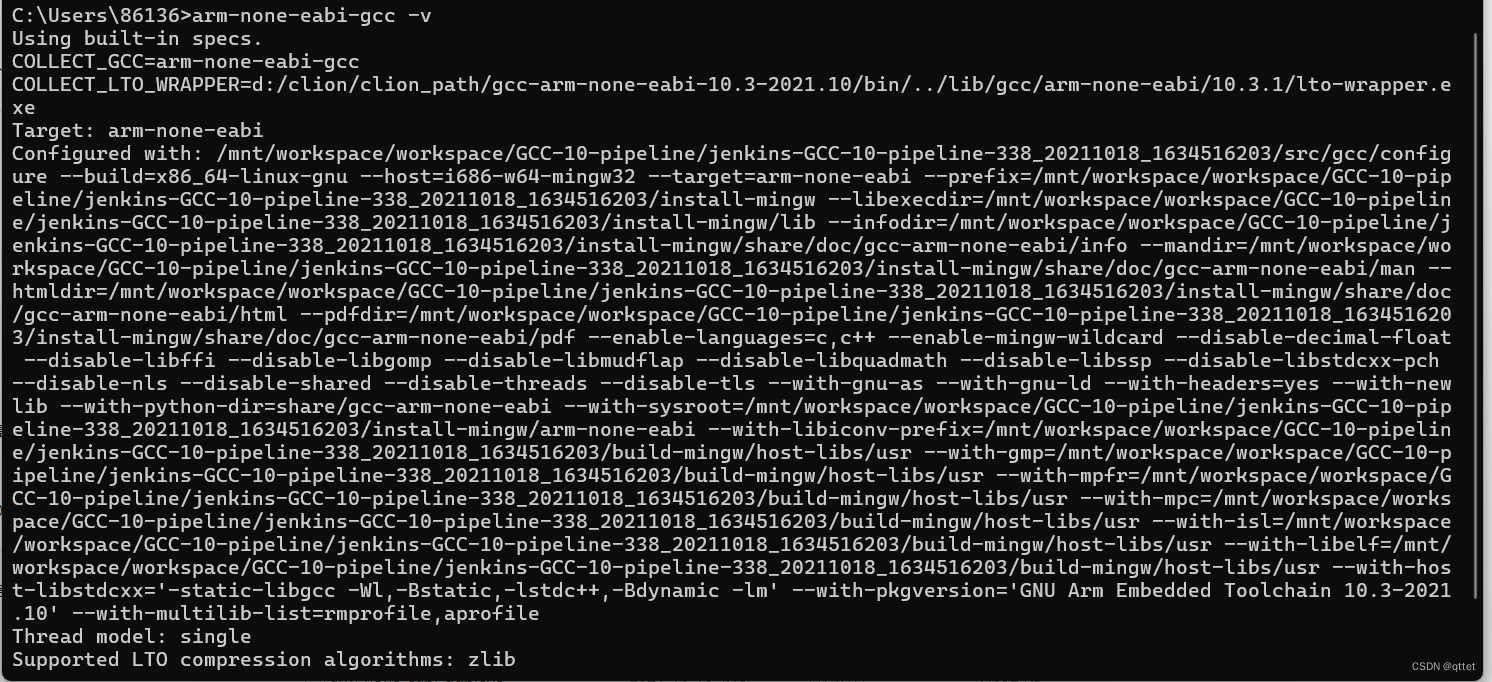

Win+R cmd 命令窗口分别运行 gcc -v 和 arm-none-eabi-gcc -v 看环境是否载入

软件设置及使用

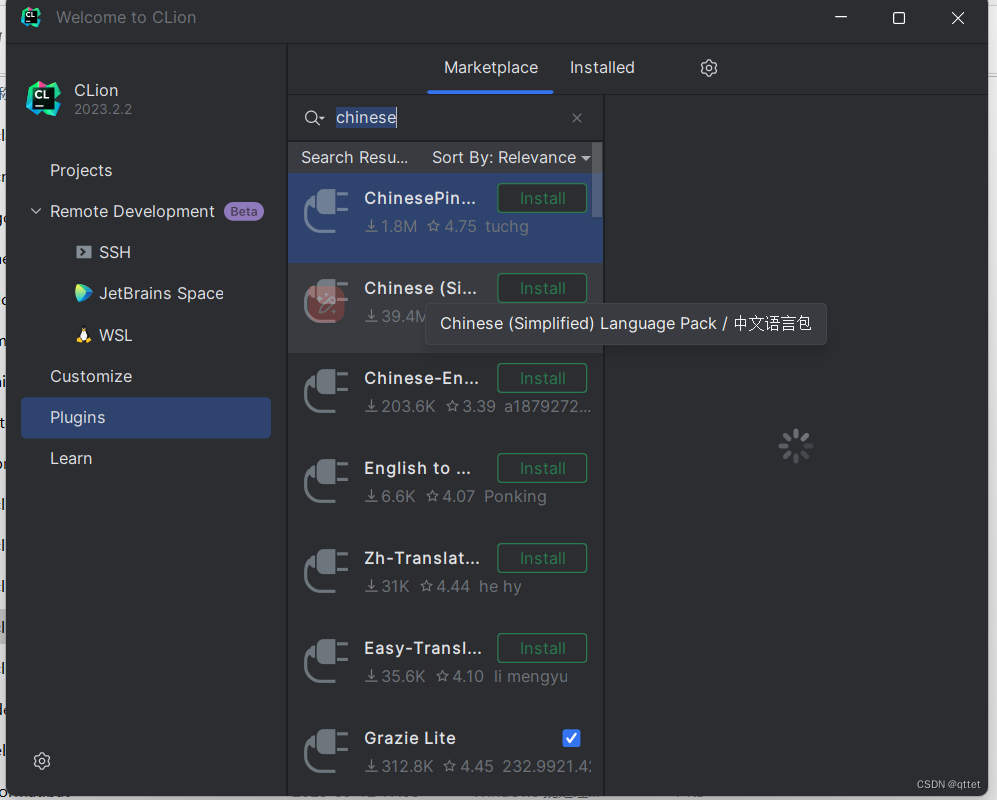

1 安装汉化插件并重启

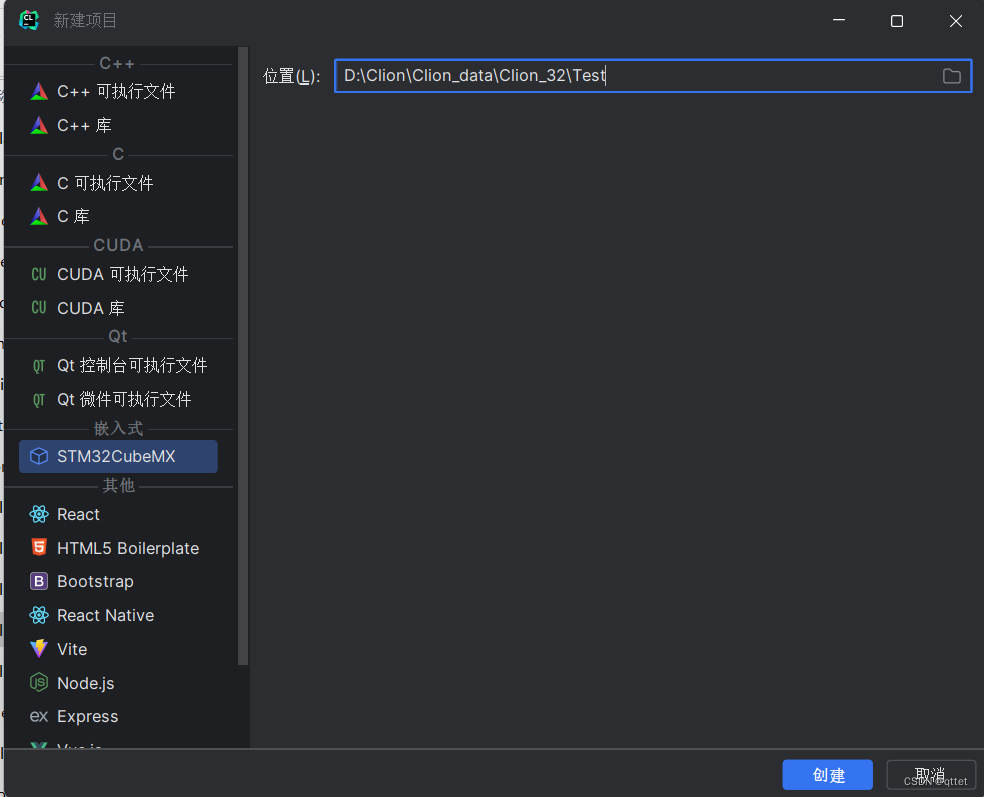

2 新建项目选择STM32CubeMX

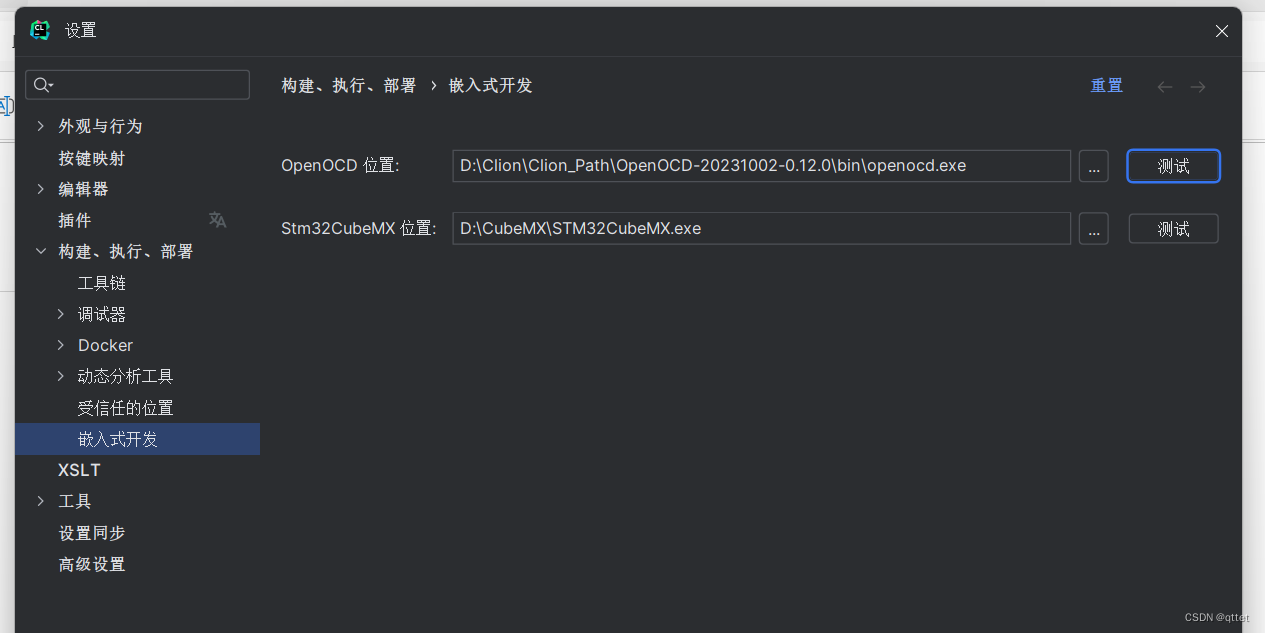

3 点击修正指定CubeMX和openOCD路径

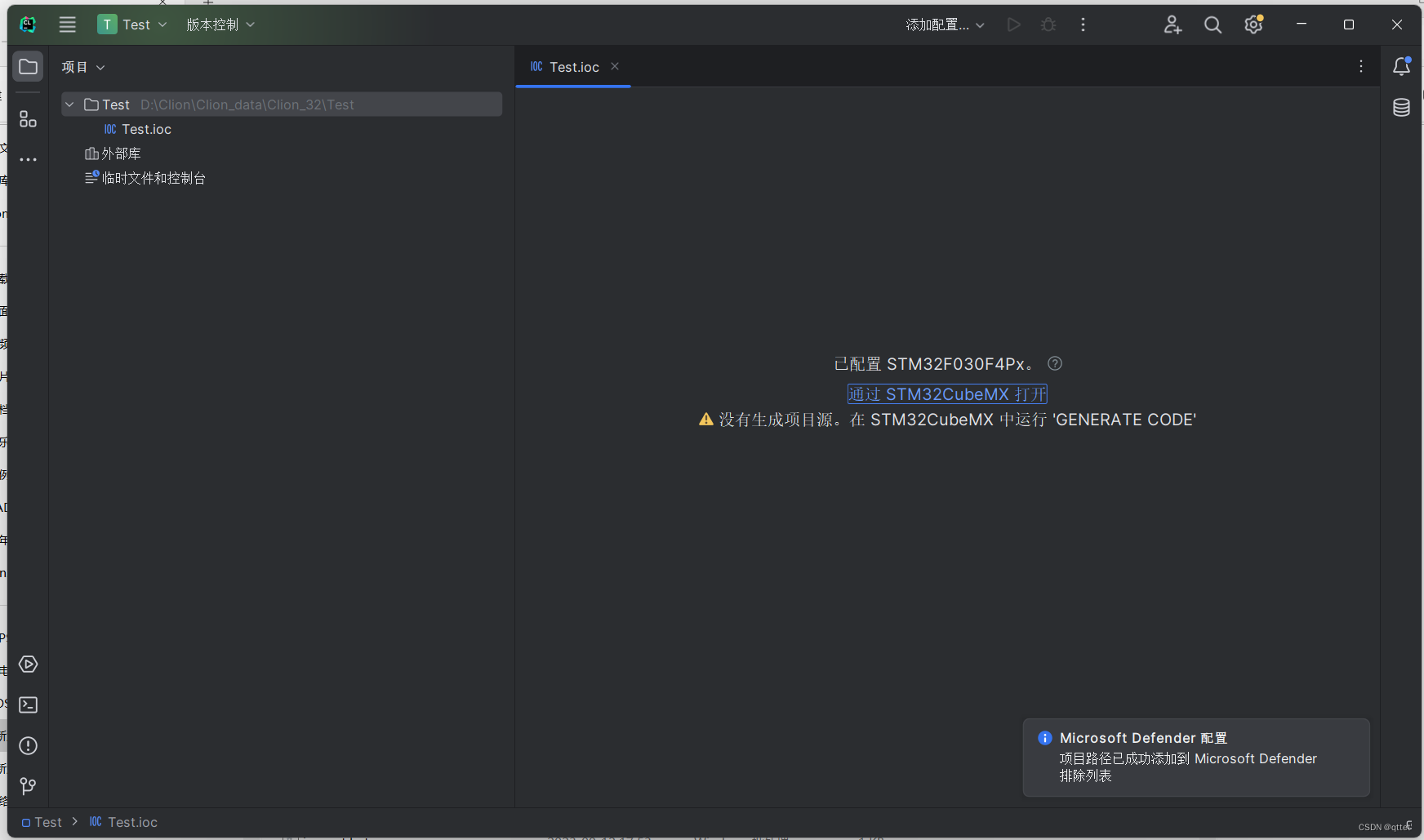

4 注意项目路径创建项目后等待加载完成点击.ioc文件打开CubeMX

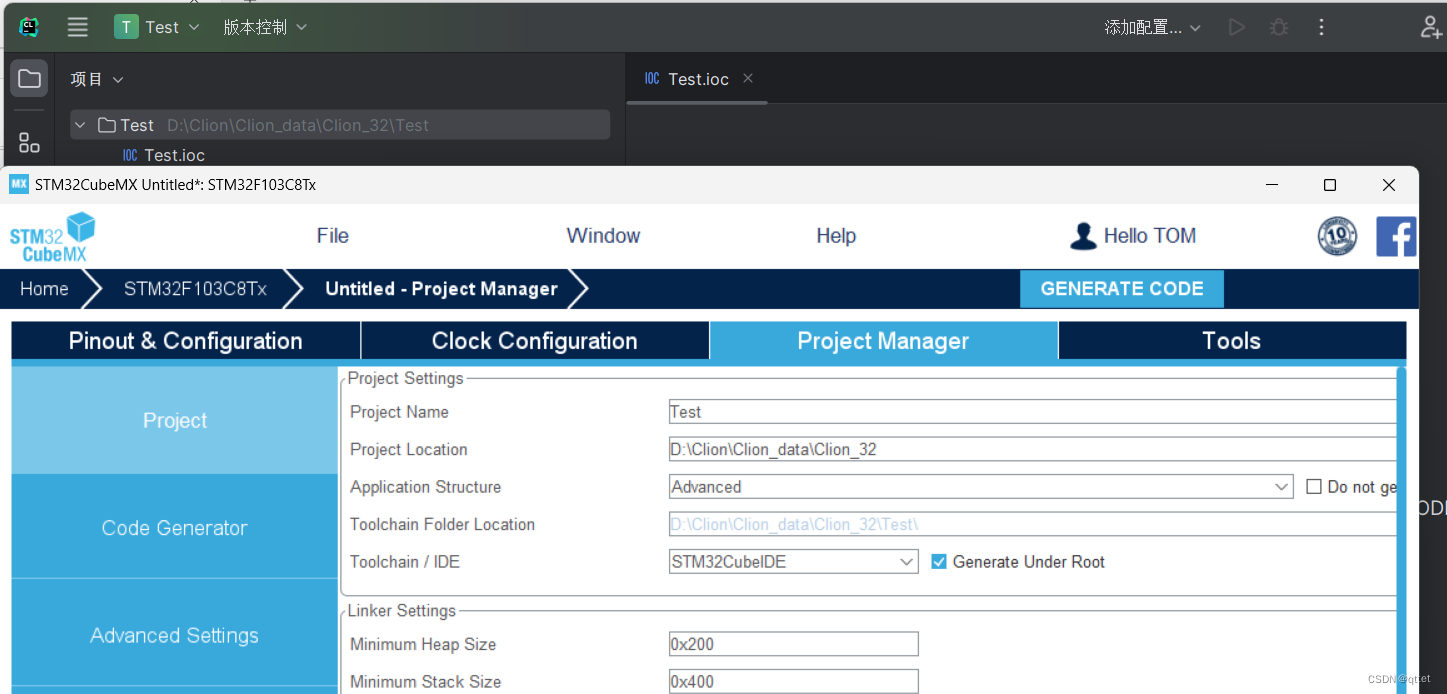

5 CubeMX注意事项

进去默认f030 修改型号正常创建工程注意工程路径必须是Clion项目路径的上一级工程名称与Clion项目文件夹一致 IDE选择STM32CubeIDE 旧版本cubemx选择SW4STM32

6 返回Clion

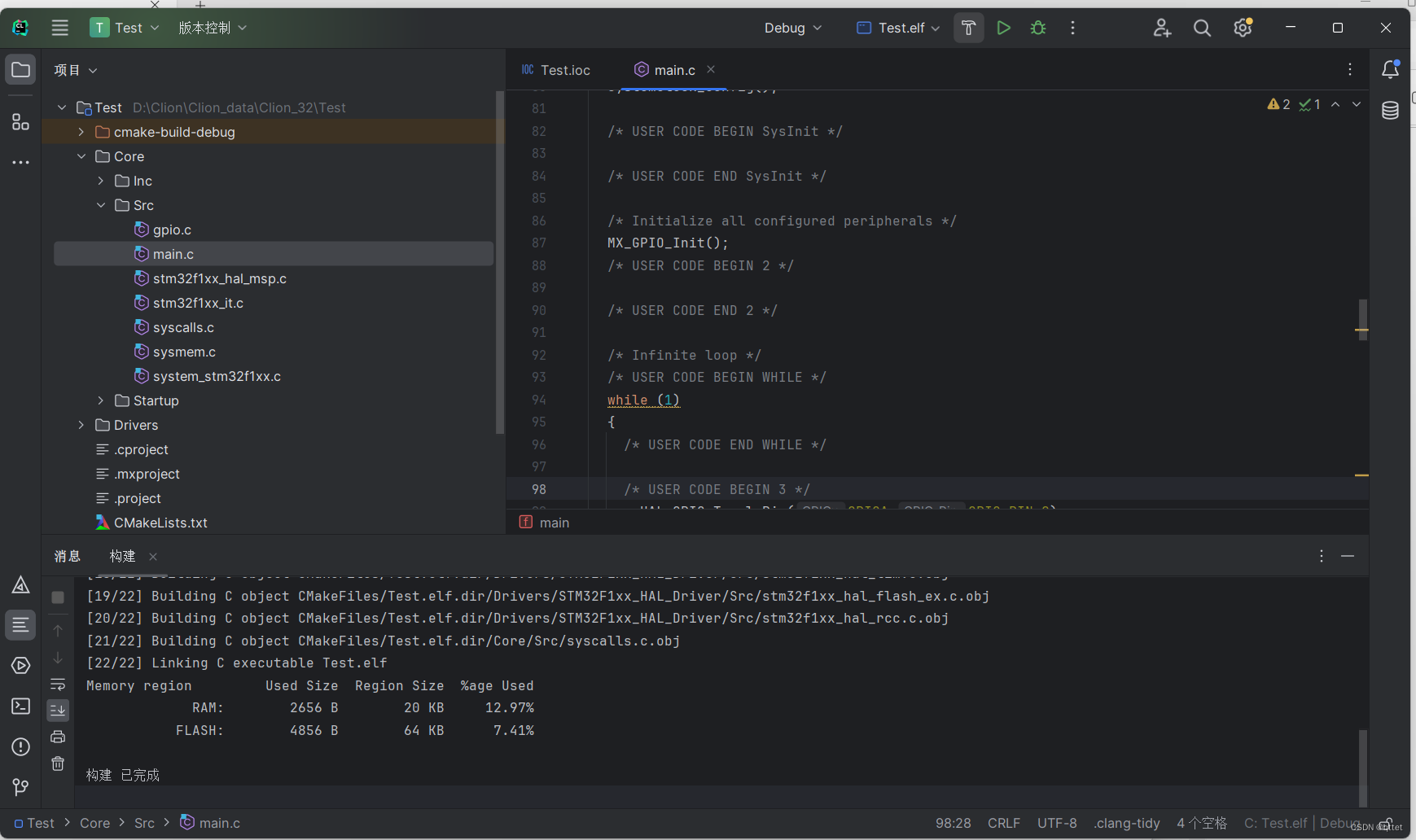

正常会自动重新加载没有手动右键刷新一下点击右上小锤子即可编译编译成功如下

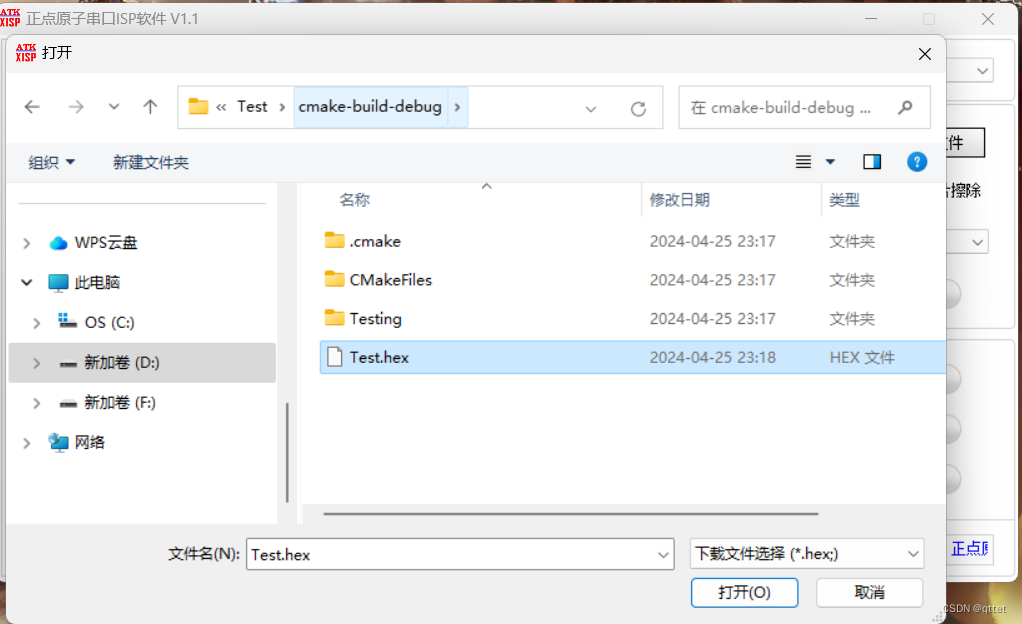

7 编译文件

在工程文件夹中cmake下不同烧录方式使用不同通过CH340烧录到这里就可以直接用了其他自行搜索

补充

附加1 .h和.c的路径指定

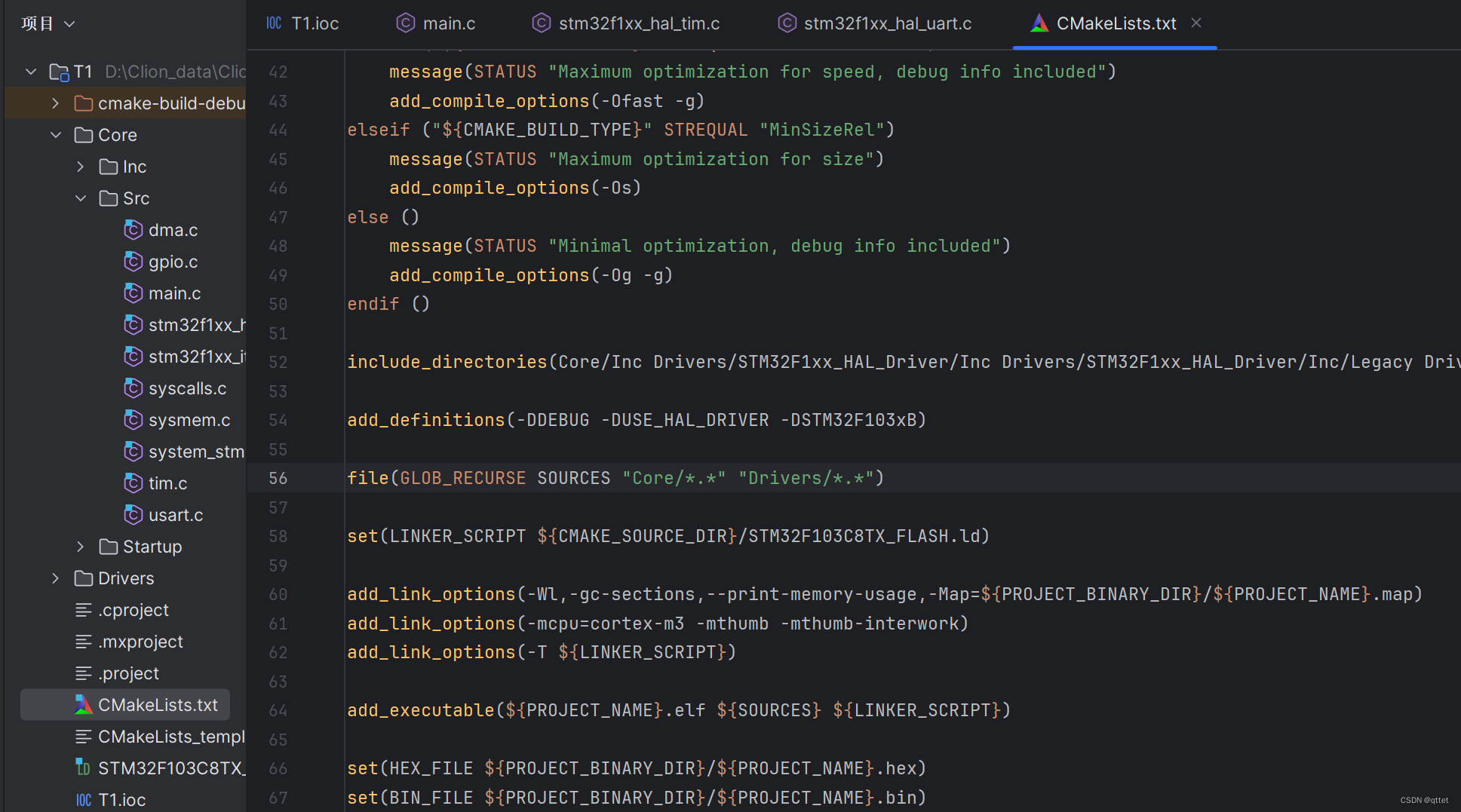

CMakeLists.txt 约等于keil中的C设置添加.c/.h参考下图52行 56行进行设置

附加2 Clion中printf的使用

简单使用：重定向以下函数即可

int __io_putchar(int ch){
    uint8_t temp[1]={ch};
    HAL_UART_Transmit(&huart1,temp,1,0xff);
    return (ch);
}

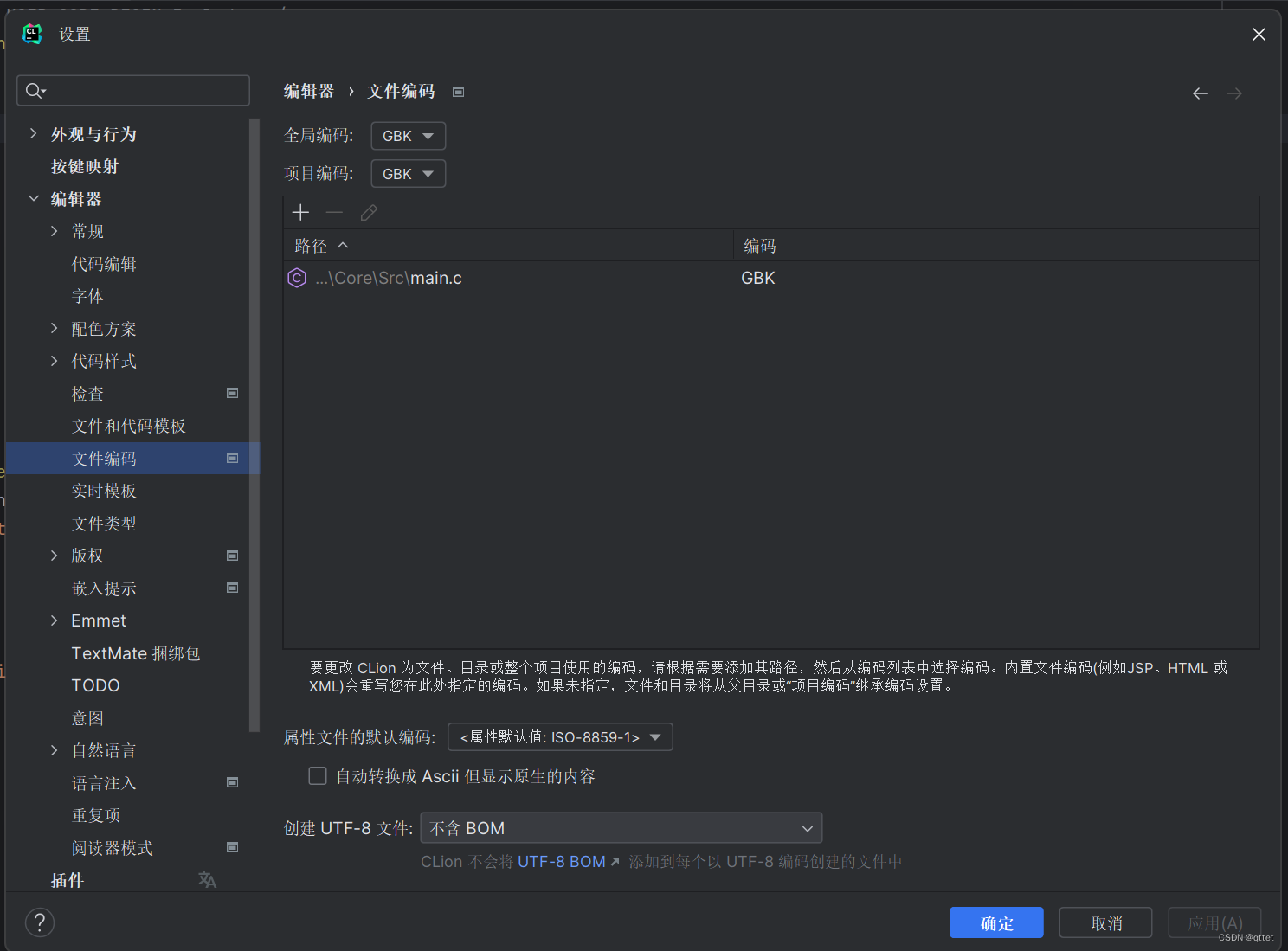

附加3 文件编码

文件->设置->编辑器->文件编码
