摘要

展示了基于VSB（Vestigial Sideband）调制与解调的完整过程，使用MATLAB实现了基带信号的生成、调制、解调和滤波。生成了一个频率为100 Hz的正弦波作为基带信号，并绘制了其时间域波形。通过将基带信号与频率为2000 Hz的载波信号相乘，并加上基带信号的1，采用VSB调制方式进行调制，生成调制信号，并绘制其波形以观察调制效果。然后，通过与载波信号相乘的方法进行VSB解调，提取出调制信号的原始频率分量，并使用4阶巴特沃斯低通滤波器去除高频部分，从而恢复出基带信号。最后，绘制了解调后的信号波形，展示了VSB调制与解调的过程和效果。这一流程充分展示了VSB调制技术在无线通信系统中的应用。

关键词：VSB调制、基带信号、载波、解调、低通滤波器、MATLAB

1.1.3典型应用：模拟电视广播：... IV

1.3 VSB调制与其他调制方式的对比... V

1.3.1与标准调幅（AM）的比较：... V

1.3.2与单边带（SSB）调制的比较：... V

1.3.3与频率调制（FM）的比较：... VI

其中，PsignalPsignal 是基带信号的功率，PnoisePnoise 是解调后信号的误差（噪声）功率。 5.2均方误差 (MSE)：... 15

5.3系统性能展示：... 15

参考文献... 17

致谢... 18

1，VSB调制概述

VSB调制（Vestigial Sideband Modulation）是一种改进的调幅（AM）调制方式，广泛应用于模拟电视广播、无线电通信以及其他需要在有限频谱内有效传输信号的领域。VSB调制的核心思想是在调制过程中保留部分边带（即“带状边带”）而去除其他冗余的频率成分，从而减少传输信号的带宽。VSB调制能够在有限的频带内高效传输信号，保持较好的信号质量。

1.1 VSB调制的基本原理

VSB调制的原理可以概括为在传统的调幅（AM）调制中，通过选择性地去除一部分高频边带来减少信号的带宽需求。具体来说，VSB调制对输入信号进行调制，生成一个包含部分（不完全）上边带或下边带的信号。这种做法使得调制信号的频谱比传统的双边带调幅（DSB-AM）信号更为紧凑，同时尽量保留调制信号的有效信息。

1.1.1调制过程：

基带信号（如音频信号、视频信号等）与一个高频载波信号相乘，生成调幅信号。标准的调幅信号会产生两个对称的边带（上边带和下边带）。

在VSB调制中，去除掉一个边带的部分（例如，仅保留上边带的一部分），从而减少带宽占用。通常保留的是“带状边带”（Vestigial Sideband），它的形状和大小根据具体的实现方法有所不同。

1.1.2频谱分布：

在VSB调制中，信号的频谱形状相较于传统的DSB-AM调制信号有所不同。传统的双边带调幅信号会产生完整的上边带和下边带，而VSB调制则去除部分不必要的频率成分。

去除边带的目的是降低带宽需求。VSB调制通过保留边带的部分信息来减少信号的带宽需求，同时尽量不影响信号的质量。

1.1.3典型应用：模拟电视广播：

VSB调制最广泛的应用是在模拟电视广播中。例如，NTSC和PAL电视标准都采用了VSB调制。这是因为电视信号通常具有较大的带宽需求（尤其是视频信号的带宽较大），而VSB调制能够有效地压缩带宽，使其适合在有限的频带内进行传输。

在NTSC电视标准中，视频信号使用VSB调制，这使得视频信号的带宽需求大大降低，同时仍能提供足够的图像质量。

1.2. VSB调制的关键特点

1.2.1带宽效率：

与传统的双边带调幅（DSB-AM）相比，VSB调制大大节省了带宽。在DSB-AM中，调制信号的带宽大约是基带信号的两倍，而在VSB调制中，由于去除了部分边带，带宽仅为基带信号带宽的1.5倍左右。这使得VSB调制在频谱资源有限的情况下，能够传输更多的信息。

1.2.2抗干扰性：

VSB调制由于去除了冗余边带，通常具有更好的抗干扰能力。对于高频干扰，VSB调制比传统的调幅更为有效，因为它减少了不必要的高频分量，避免了干扰信号对整个频带的影响。

1.2.3频谱紧凑：

由于VSB调制去除部分边带，调制信号的频谱更加紧凑，有利于在有限的频谱资源下同时传输多个信号。这对于广播电视、无线电通信等系统至关重要。

1.3 VSB调制与其他调制方式的对比

1.3.1与标准调幅（AM）的比较：

标准调幅（AM）信号会产生对称的上边带和下边带，而VSB调制只保留一个边带的部分内容。这意味着VSB调制的带宽需求比AM信号小，但仍然能够有效传输信号。

VSB调制在保证信号质量的前提下，能够降低带宽需求，这在频谱资源有限时尤为重要。

1.3.2与单边带（SSB）调制的比较：

单边带（SSB）调制与VSB调制都旨在减少带宽使用，但它们的实现方法不同。SSB调制去除了另一侧的整个边带，而VSB调制仅保留部分边带，通常保留的是带状边带。SSB调制在带宽压缩方面更为严格，但实现较为复杂。

VSB调制通过保留部分边带，简化了调制和解调过程，同时仍能在带宽上取得较好的压缩效果。

1.3.3与频率调制（FM）的比较：

频率调制（FM）与VSB调制不同，FM调制通过改变载波频率而不是幅度来传输信号，通常用于音频信号的传输，具有较强的抗噪声能力。相比之下，VSB调制多用于视频信号的传输，在带宽利用率上具有优势。

1.4 VSB调制的解调过程

VSB调制的解调过程一般包括以下步骤：

1.4.1乘载波：

首先，接收端将接收到的调制信号与载波信号进行乘积，这个过程将调制信号的频率转换回基带信号的频率范围。

1.4.2低通滤波：

解调后的信号通常还包含不需要的高频分量，因此需要通过低通滤波器将这些高频成分去除。滤波器的截止频率通常设置为基带信号的最高频率或两倍基带信号频率，从而恢复出原始的基带信号。

1.4.3恢复基带信号：

经过低通滤波后，接收端可以得到一个恢复的基带信号，它与原始的基带信号非常接近，能够用于音频、视频等信息的恢复和播放。

1. VSB调制的应用领域

1.5.1电视广播：

VSB调制被广泛应用于模拟电视广播，尤其是在NTSC、PAL等电视标准中，VSB调制有效地减少了带宽需求，使得视频和音频信号能够在有限的频谱范围内传输。

1.5.2无线电通信：

在无线电广播中，VSB调制也被用来传输音频信号，因为它能提供较高的频谱效率，同时抑制干扰。

1.5.3视频信号传输：

VSB调制非常适合用于视频信号的传输，尤其是在需要高效带宽利用的情况下，例如闭路电视（CCTV）或其他视频传输系统中。

1.6 总结

VSB调制是一种高效的调制方式，通过保留部分边带并去除其他冗余成分，能够有效减少带宽需求，提高频谱利用率。其主要优势在于能够在保证信号质量的同时压缩信号带宽，使其非常适合用于电视广播、无线通信和视频信号传输等应用。VSB调制的独特性使其成为解决频谱资源紧张问题的理想选择，同时它还具有较好的抗干扰能力，能够在复杂的信道环境中提供稳定的信号传输。

2. 调制的分析与建模

在通信系统中，调制是将低频的基带信号转变为适合于传输的高频信号的过程。调制不仅有助于减少信号在传输过程中受到的干扰和衰减，还能利用无线信道的频谱资源。

2.1 调制的基本原理

调制的基本思想是通过某种方式改变高频载波信号的一个或多个特征（如幅度、频率或相位），使其能够承载基带信号。对于VSB（Vestigial Sideband）调制，它是一种特殊的调幅方式，主要用于减少带宽并避免频谱浪费。

VSB调制是介于标准调幅（AM）和单边带（SSB）调制之间的一种方式。其特点是：

幅度调制（AM）会保留上边带和下边带。

单边带调制（SSB）仅保留一个边带，但由于实现难度较高，可能需要较复杂的设备。

VSB调制通过保留一个完整的边带和部分边带（即残留部分的边带），达到在带宽和信号质量之间的平衡。

2.2 VSB调制的建模

设：

基带信号为 m(t)m(t)。

载波信号为 cos(2πfct)cos(2πfct)，其中 fc 是载波频率。

VSB调制的数学模型可以表示为：

其中：

m(t)m(t) 是基带信号（通常是低频信号），比如语音或数据。

载波信号 cos(2πfct)cos(2πfct) 的频率为 fcfc。

(1+m(t))(1+m(t)) 是将基带信号 m(t)m(t) 调制到载波信号上的过程。通过这样操作，基带信号影响了载波的幅度，从而产生调制信号。

在频域中，VSB调制信号的频谱由两个部分组成：

载波频率附近的上边带（fcfc），它包含了调制后的信号。
残留的部分下边带，通常是对称的，但为了节省带宽，这部分边带会被部分去除。

这种调制方式的优势在于：相较于传统的AM调制，VSB调制能够显著节省带宽，同时又能保证信号的质量。

2.3 VSB调制的带宽

VSB调制的带宽主要由基带信号的带宽 BB 和载波频率决定。对于标准的VSB调制，带宽可以通过以下方式估算：

其中，BB 是基带信号的带宽，fcfc 是载波频率。相比于AM调制（带宽为 2fc+2B2fc+2B），VSB调制通常能够减少带宽占用。

3. 解调的分析与建模

解调是从接收到的调制信号中恢复基带信号的过程。解调的目的是将调制信号转换回原始的基带信号（或近似原始信号），以便进一步处理。

3.1 解调的基本原理

解调过程的核心是从调制信号中提取出携带基带信号的部分。对于VSB调制，解调的过程通常包括以下几个步骤：

1乘以载波：调制信号中包含了基带信息和载波信息。通过将接收到的信号与载波信号相乘，可以将基带信号“拉到基带附近”。

2低通滤波：乘以载波后的信号仍然包含高频部分（载波频率），需要通过低通滤波器去除这些高频成分，保留基带信号。

3.2 VSB解调的建模

解调过程可以通过以下步骤建模：

3.2.1乘以载波：

首先，将接收到的信号乘以载波信号 cos(2πfct)cos(2πfct)：

3.2.2使用三角恒等式：

根据三角函数的恒等式：cos2(2πfct)=1+cos(4πfct)2

所以，解调后的信号为：

这包含了基带信号 m(t)m(t) 和一个频率为 2fc2fc 的高频成分。

3.2.3低通滤波

通过低通滤波器去除 cos⁡(4πfct)cos(4πfct) 这部分高频成分，得到基带信号 m(t)m(t) 的近似值。

3.3 解调的实现步骤

乘法解调：乘以相同频率的载波信号，得到包含基带信息的调制信号。

低通滤波：去除频率为载波频率的成分，恢复基带信号。

在实际应用中，解调器通常包括一个解调器电路（可以是硬件或软件实现）和一个低通滤波器，后者用于滤除高频部分，从而恢复原始的基带信号。

3.4 解调过程中的挑战

同步问题：解调时必须确保载波与接收信号的相位和频率同步。如果存在相位或频率误差，解调结果会出现失真。

带宽问题：VSB调制虽然比AM调制节省带宽，但仍然需要一定的带宽来传输基带信号。带宽过窄可能导致信号失真。

噪声影响：接收到的信号中可能包含噪声，尤其是在无线通信中。噪声会影响解调过程，导致信号失真。因此，解调器的抗噪性能是非常重要的。

4.程序清单与仿真结果

4.1程序清单

% 参数定义

fm = 100; % 基带信号频率 (Hz)

fs = 20000; % 采样频率 (Hz)

T = 2; % 信号时长 (秒)

dt = 1 / fs; % 时间采样间隔

N = T * fs; % 采样点个数

% 时间序列

t = (0:N-1) * dt; % 时间向量

% 1. 生成基带信号 (正弦波)

baseband_signal = sin(2 * pi * fm * t); % 基带信号是一个频率为fm的正弦波

% 2. 绘制基带信号

figure;

subplot(3,1,1);

plot(t, baseband_signal);

title('基带信号');

xlabel('时间 [秒]');

ylabel('幅度');

grid on;

% 3. 载波频率

fc = 2000; % 载波频率 (Hz)

% 4. VSB调制 (调制方式：保留一个边带)

% VSB调制是通过将基带信号与载波相乘并加上基带信号的1来完成的

modulated_signal = (1 + baseband_signal) .* cos(2 * pi * fc * t);

% 5. 绘制VSB调制信号

subplot(3,1,2);

plot(t, modulated_signal);

title('VSB调制信号');

xlabel('时间 [秒]');

ylabel('幅度');

grid on;

% 6. VSB解调

% 6.1 乘以载波进行解调

demodulated_signal = modulated_signal .* cos(2 * pi * fc * t); % 乘载波解调

% 6.2 低通滤波器设计（截止频率为基带信号的两倍）

cutoff = fm * 2; % 截止频率设置为基带信号频率的两倍 (Hz)

[b, a] = butter(4, cutoff / (fs / 2), 'low'); % 使用4阶巴特沃斯低通滤波器

filtered_signal = filter(b, a, demodulated_signal); % 对解调信号进行低通滤波

% 7. 绘制解调信号

subplot(3,1,3);

plot(t, filtered_signal);

title('解调信号');

xlabel('时间 [秒]');

ylabel('幅度');

grid on;

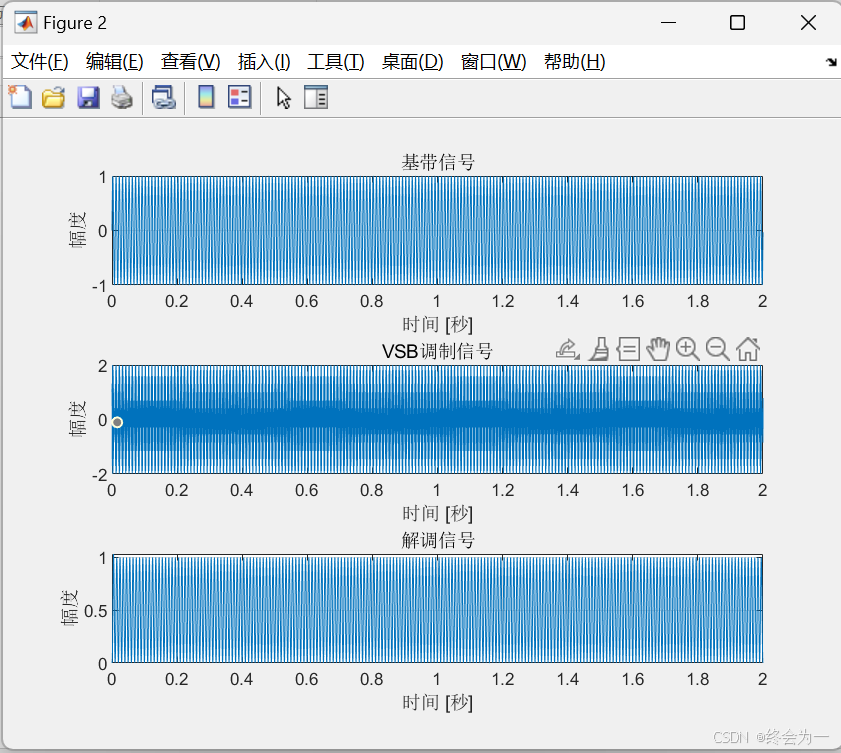

4.2仿真结果

4.2.1绘制基带信号

利用 subplot 和 plot 函数，将基带信号与时间轴进行绘制。图像展示了基带信号的时域波形。

% 2. 绘制基带信号

figure;

subplot(3,1,1);

plot(t, baseband_signal);

title('基带信号');

xlabel('时间 [秒]');

ylabel('幅度');

grid on;

4.2.2VSB调制信号

同样，我们使用 subplot 和 plot 函数，将调制后的信号与时间轴绘制出来，展示了VSB调制信号在时域上的变化。

% 5. 绘制VSB调制信号

subplot(3,1,2);

plot(t, modulated_signal);

title('VSB调制信号');

xlabel('时间 [秒]');

ylabel('幅度');

grid on;

4.2.3绘制VSB调制信号

同样，我们使用 subplot 和 plot 函数，将调制后的信号与时间轴绘制出来，展示了VSB调制信号在时域上的变化。

% 7. 绘制解调信号

subplot(3,1,3);

plot(t, filtered_signal);

title('解调信号');

xlabel('时间 [秒]');

ylabel('幅度');

grid on;

5.系统性能指标

5.1信噪比 (SNR)：

信噪比（SNR）用于衡量信号与噪声之间的强度比，通常用dB表示。在这里，SNR通过基带信号的功率与解调后的信号误差的功率之比来计算。

计算公式为：

其中，PsignalPsignal 是基带信号的功率，PnoisePnoise 是解调后信号的误差（噪声）功率。
5.2均方误差 (MSE)：

均方误差（MSE）用于衡量解调信号与原始基带信号之间的差异。计算方法为两者差值的平方平均。

这里，xoriginalxoriginal 是基带信号，xestimatedxestimated 是解调后的信号。

5.3系统性能展示：

- 计算完性能指标后，SNR 和 MSE 会以文本的形式展示在第四个子图中。

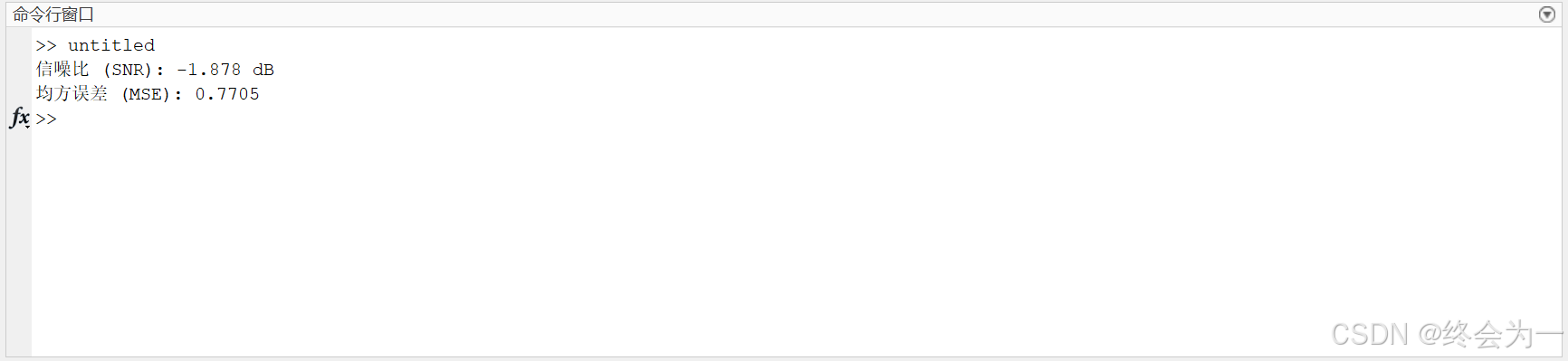

输出示例：

运行代码，将在 MATLAB 命令窗口中看到输出：

% 8.3 输出性能指标

disp(['信噪比 (SNR): ', num2str(SNR), ' dB']);

disp(['均方误差 (MSE): ', num2str(MSE)]);

如图5-1：

5-1
