防火墙虚拟系统实验

原创 已于 2025-03-08 01:49:19 修改 · 692 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#服务器 #网络 #运维

于 2025-03-08 01:00:28 首次发布

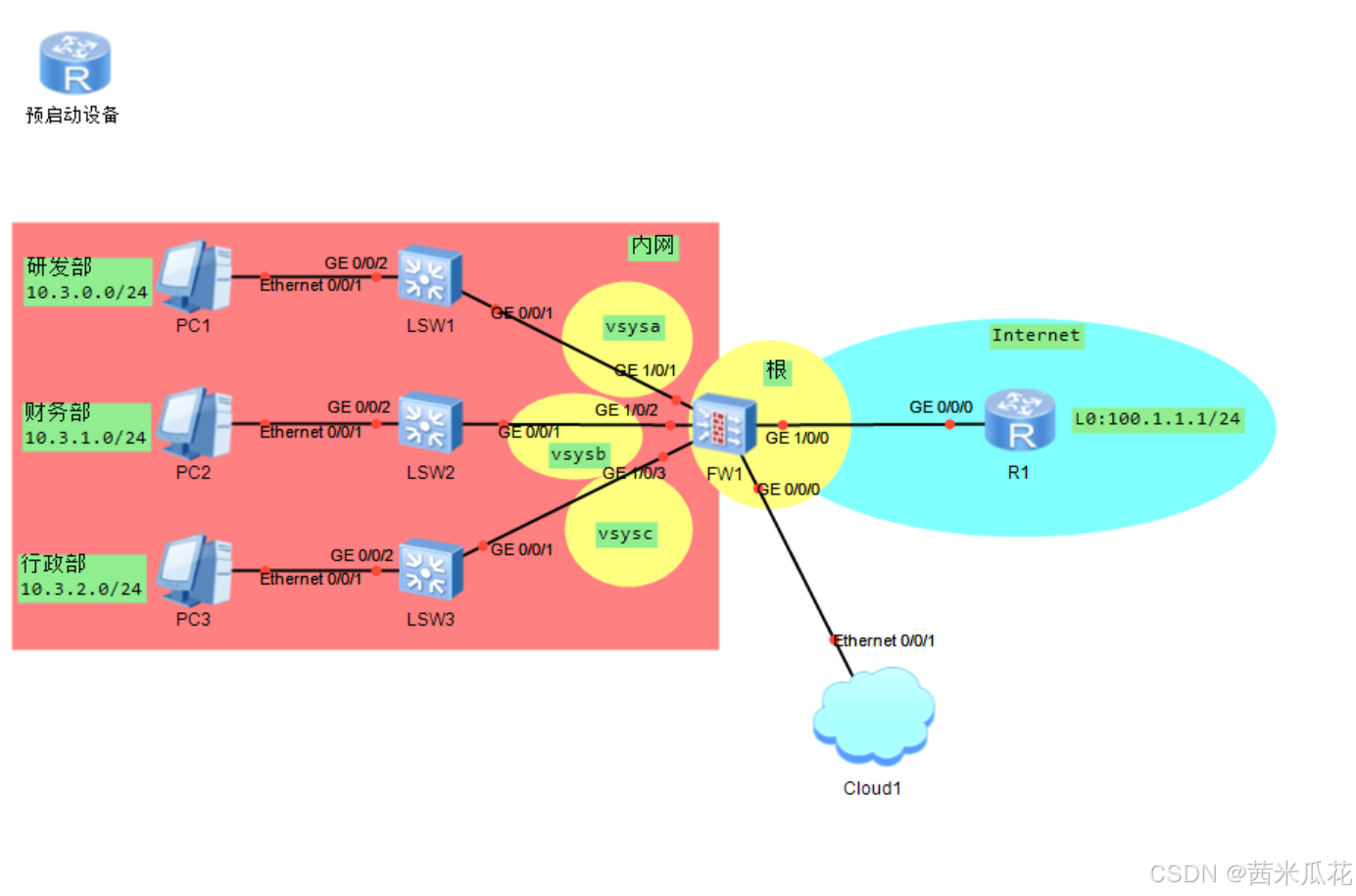

一、实验拓扑

二、实验需求

1、只存在一个公网IP地址，公司内网所有部门都需要借用同一个接口访问外网
2、财务部禁止访问Internet，研发部门只有部分员工可以访问Internet，行政部门全部可以访问互联网
3、为三个部门的虚拟系统分配相同的资源类

三、实验配置

配置思路：
1、由根系统管理员创建虚拟系统abc并且为其分配资源以及配置管理员
2、根系统管理员为内网用户创建安全策略和NAT策略
3、由abc三个虚拟系统各自完成IP、路由、安全策略配置

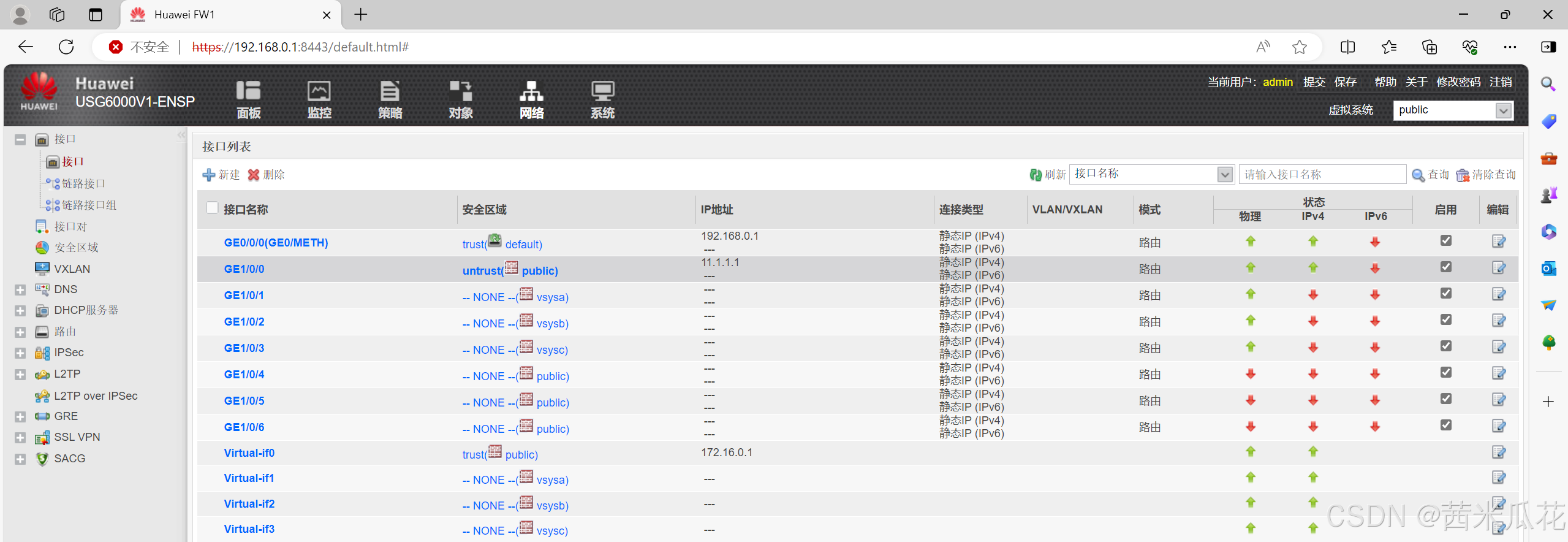

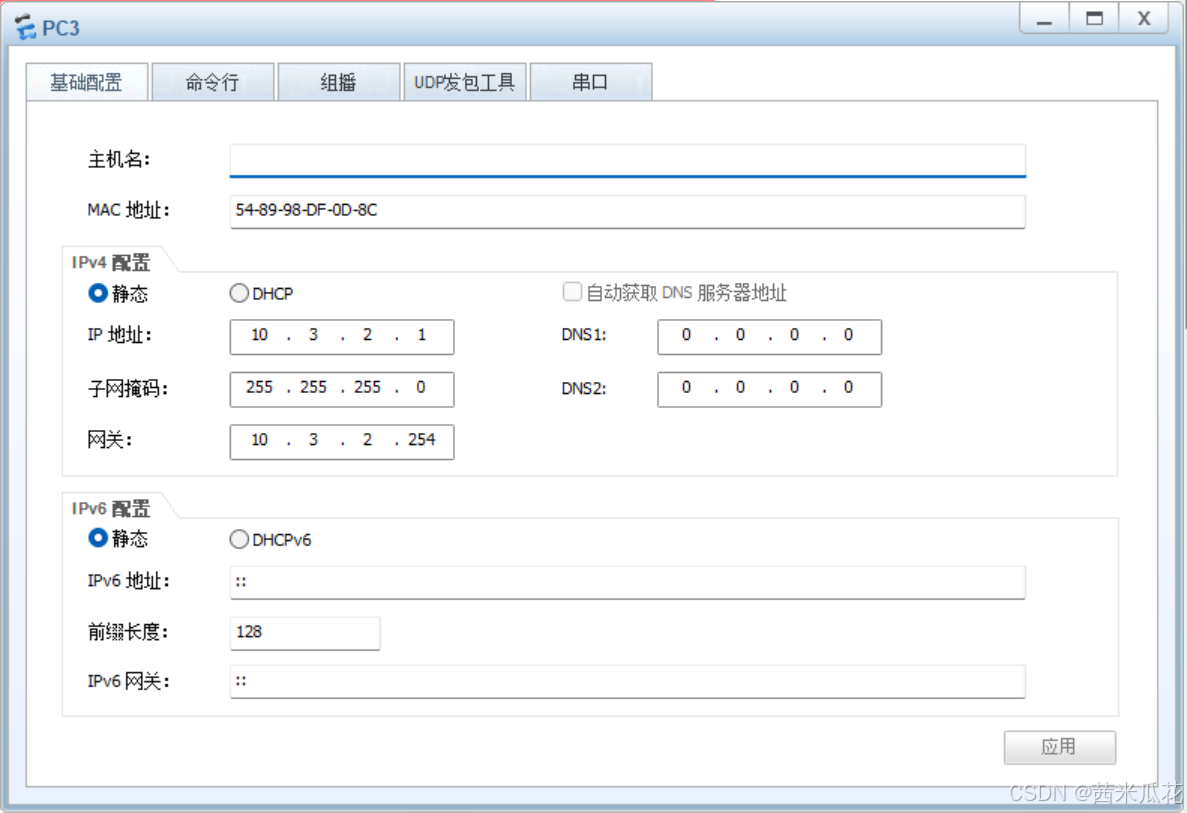

接口IP配置

[FW1]int g1/0/1
[FW1-GigabitEthernet1/0/1]ip add 10.3.0.254 24
[FW1]int g1/0/2
[FW1-GigabitEthernet1/0/2]ip add 10.3.1.254 24
[FW1]int g1/0/3
[FW1-GigabitEthernet1/0/3]ip add 10.3.2.254 24
[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ip add 11.1.1.1 24

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 11.1.1.2 24
[R1]int l 0
[R1-LoopBack0]ip add 100.1.1.1 24

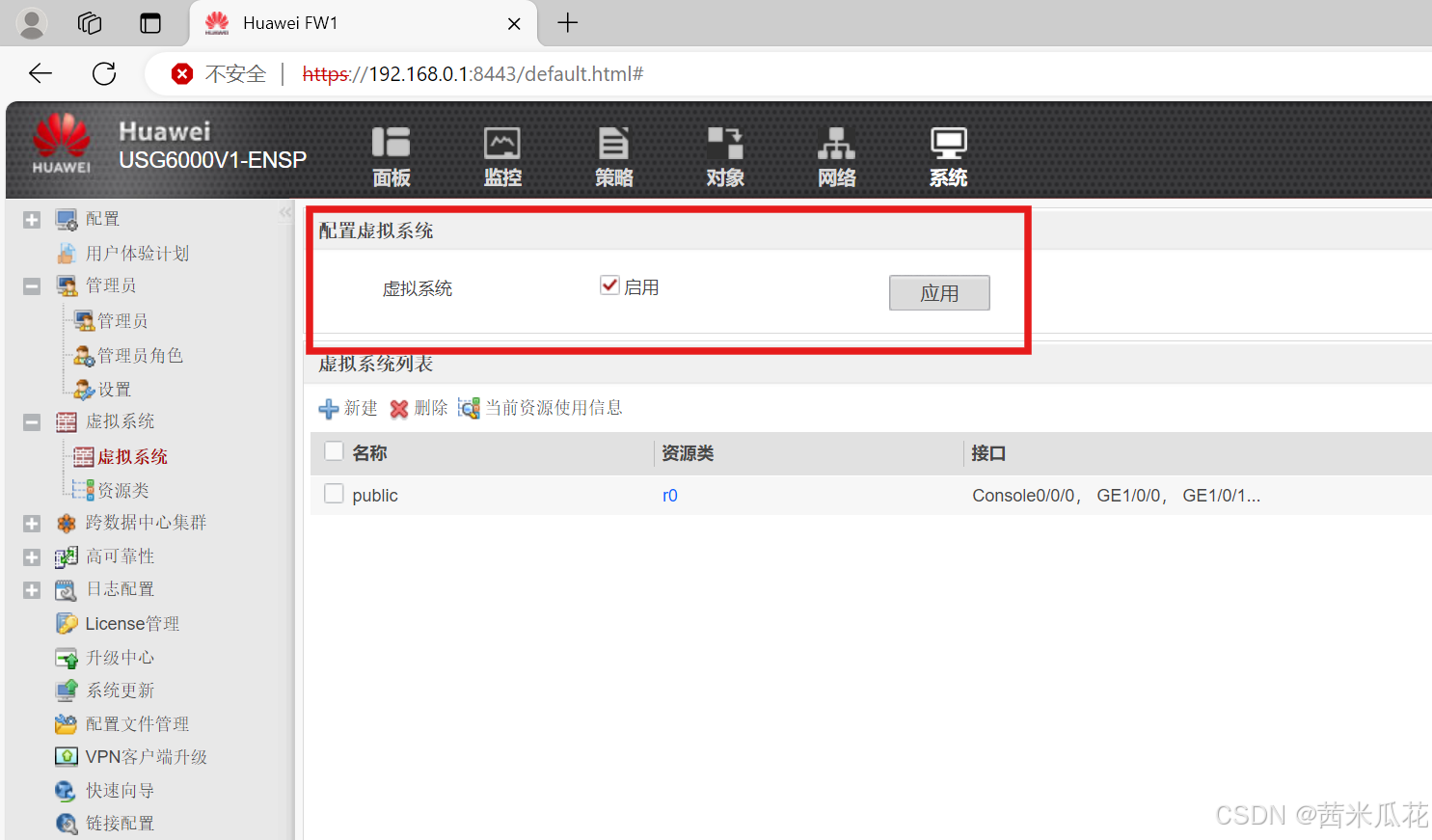

1、启动虚拟系统

[FW]vsys enable

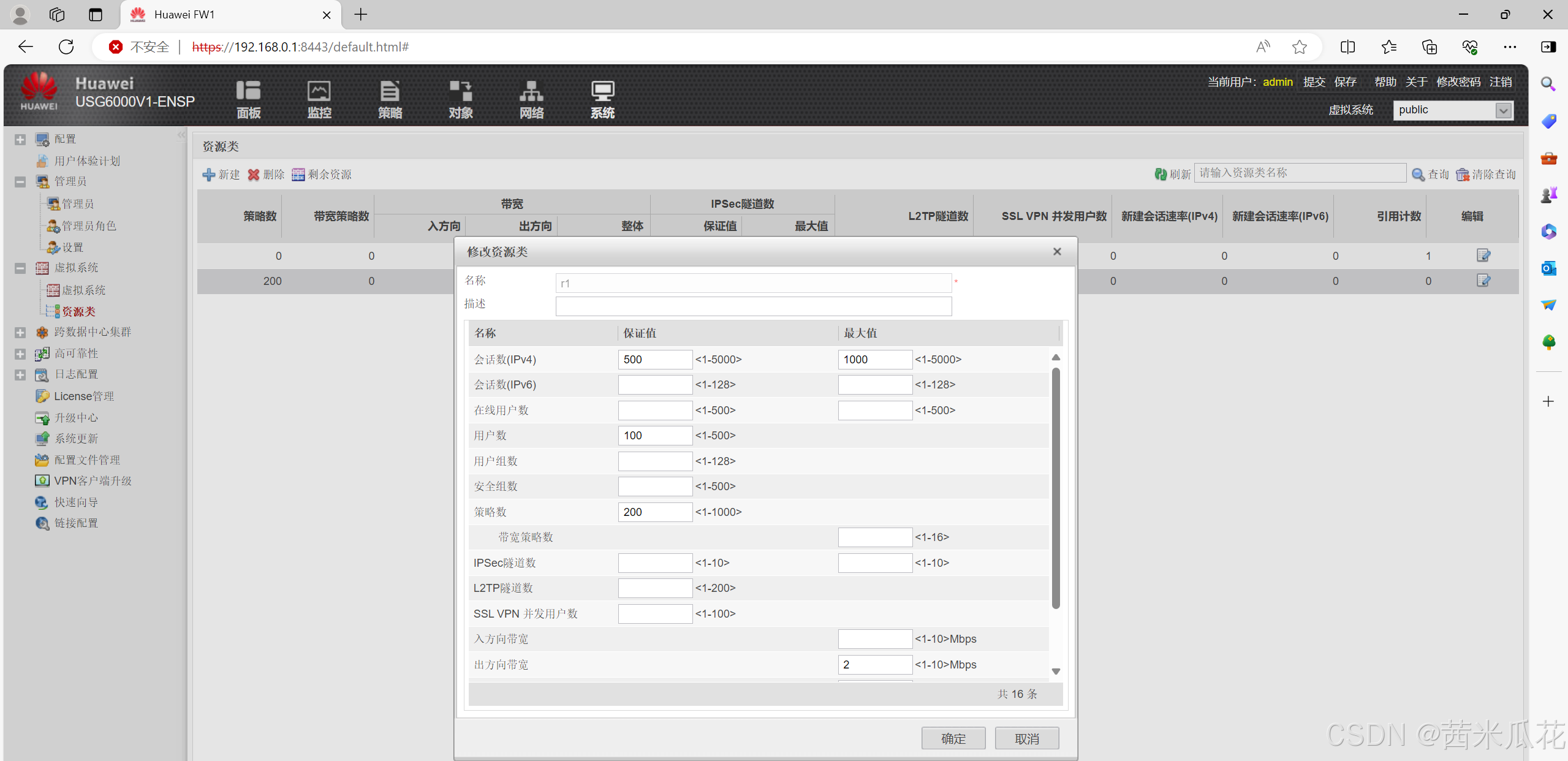

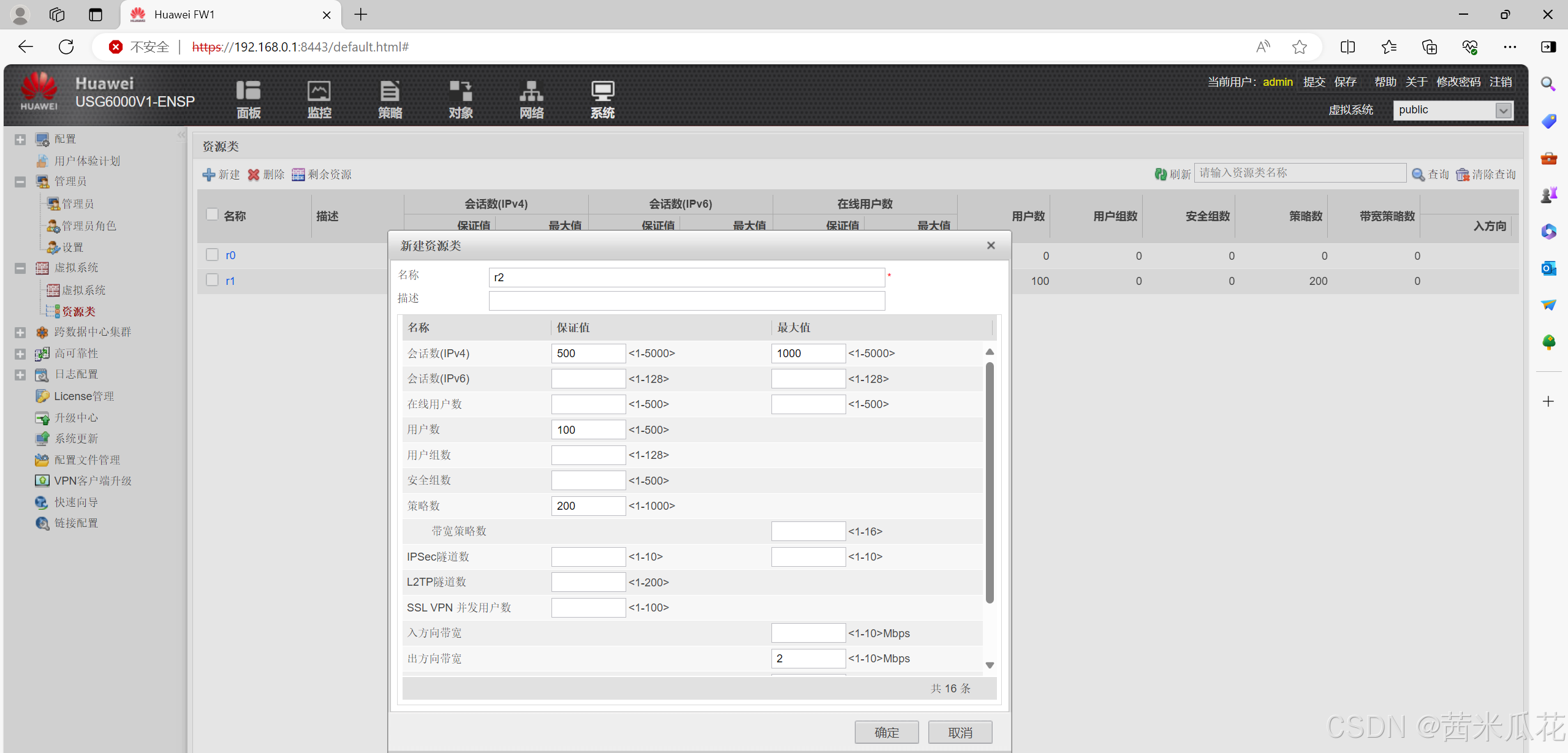

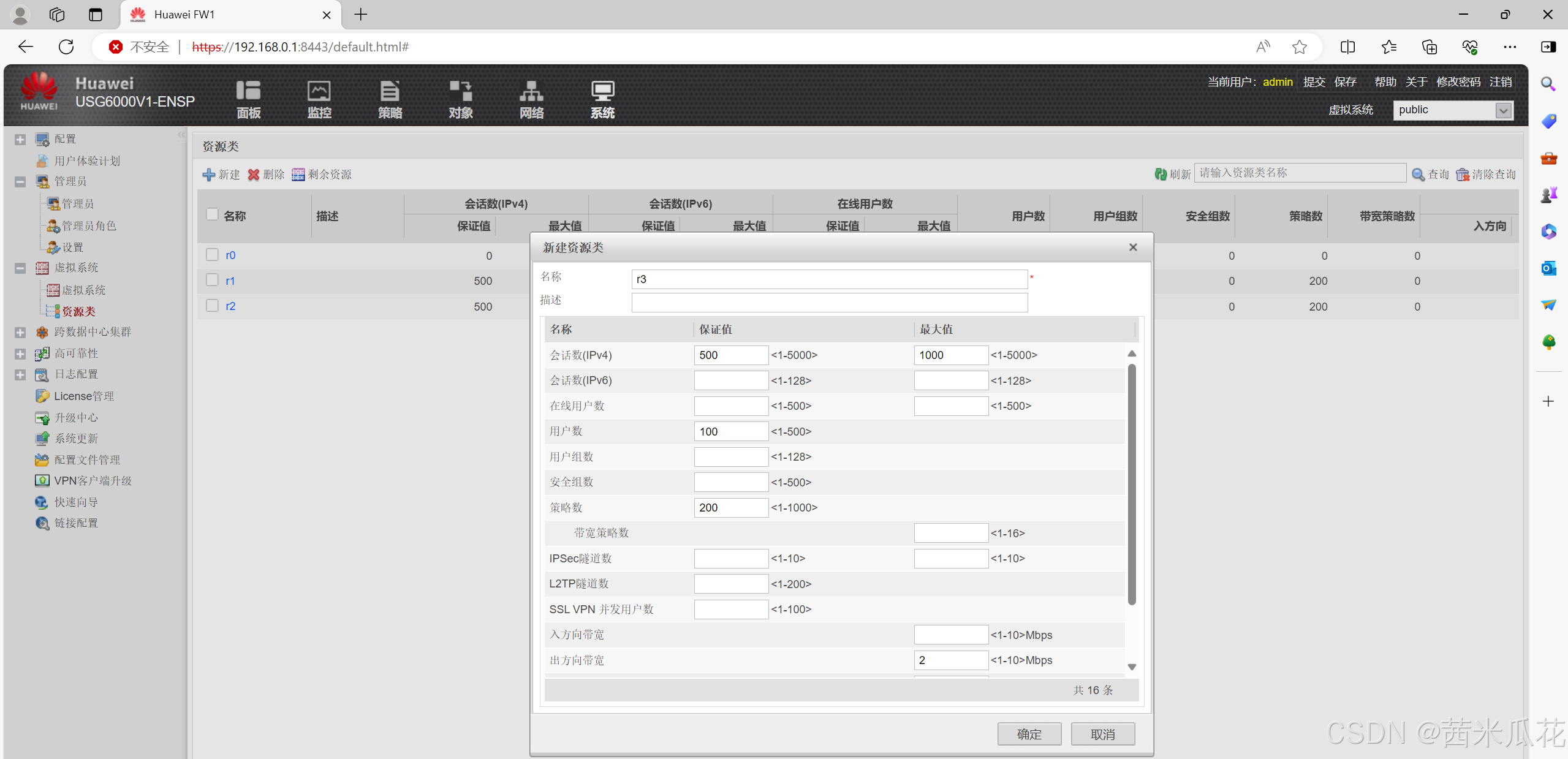

2、配置资源类

[FW1]resource-class r1     -----创建资源类r1
[FW1-resource-class-r1]resource-item-limit session reserved-number 500 maximum 1000
[FW1-resource-class-r1]resource-item-limit bandwidth 2 outbound   ----设置出方向带宽为2
[FW1-resource-class-r1]resource-item-limit policy reserved-number 200   ----设置策略数
[FW1-resource-class-r1]resource-item-limit user reserved-number 100    ----限制用户数



[FW1]display resource global-resource   ----查看剩余公共资源

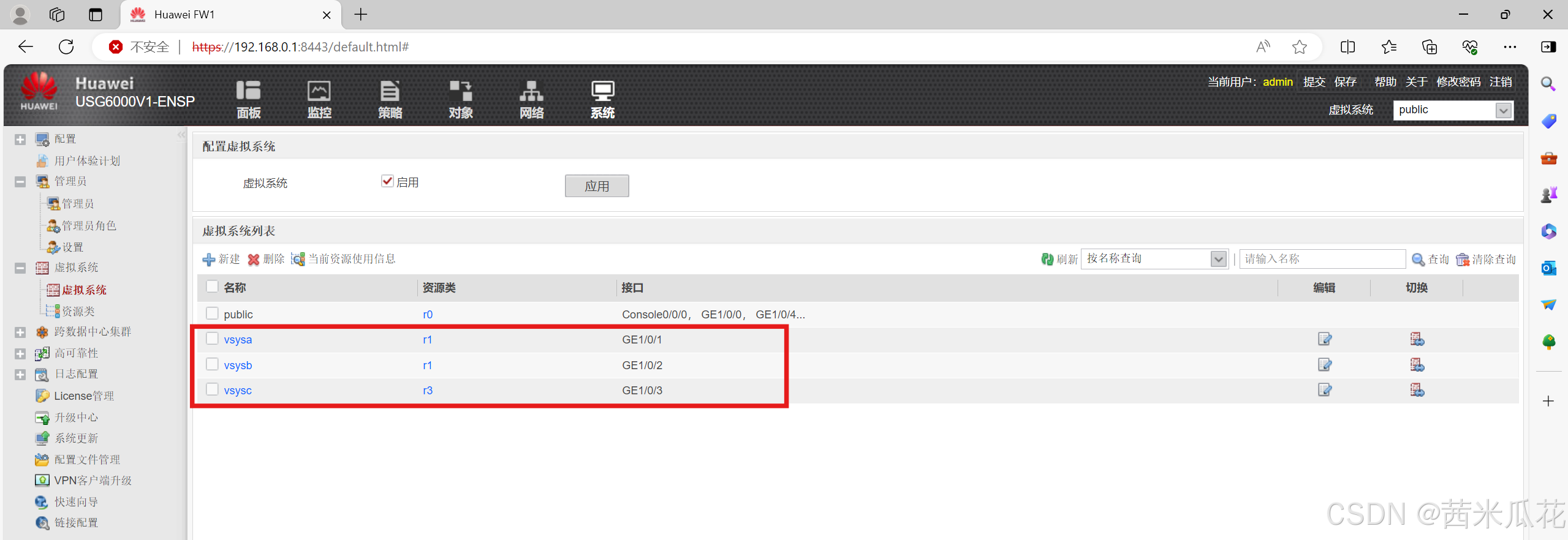

3、创建虚拟系统

[FW1]vsys name vsysa     -----创建虚拟系统，名称为vsysa
[FW1-vsys-vsysa]assign resource-class r1      ----设定使用的资源类

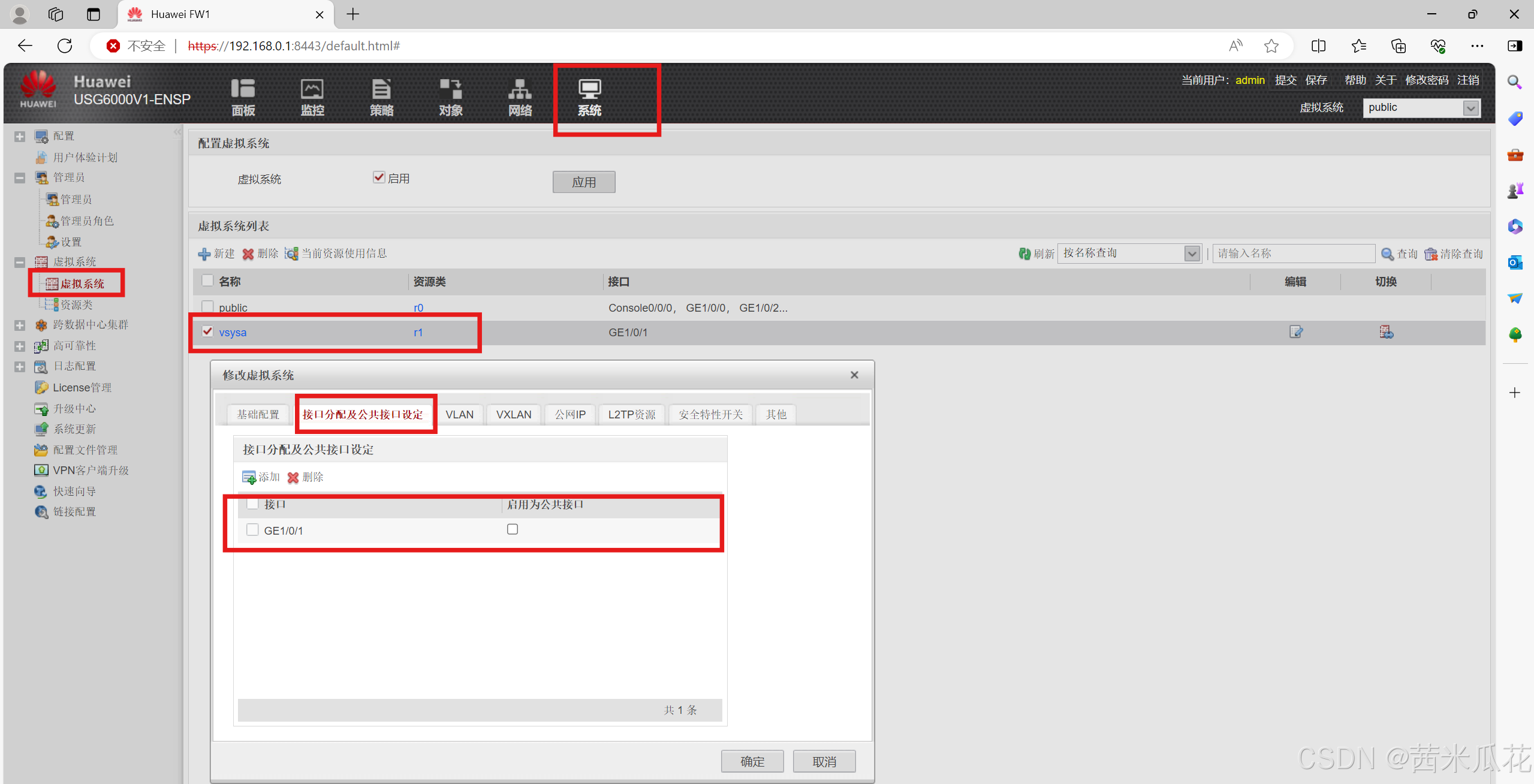

[FW1-vsys-vsysa]assign interface GigabitEthernet 1/0/1    -----将接口划入虚拟系统

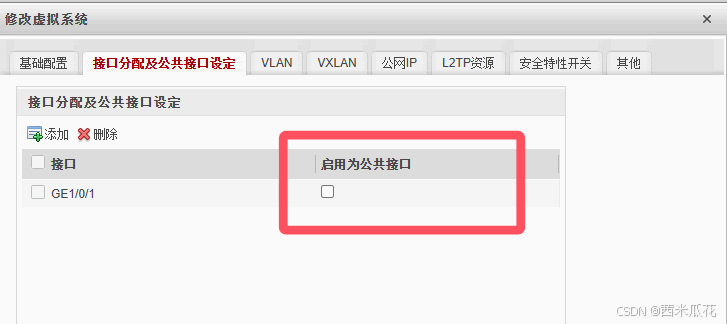

公共接口 --- 勾选后，该接口发出的流量为出方向，即为公有接口。一般而言，在虚拟系统中，只有存在多个物理接口时，才会配置公共接口，来替代Virtual-if接口。 --- 资源类中的出接口带宽，只有在接口为公共接口时才有效。

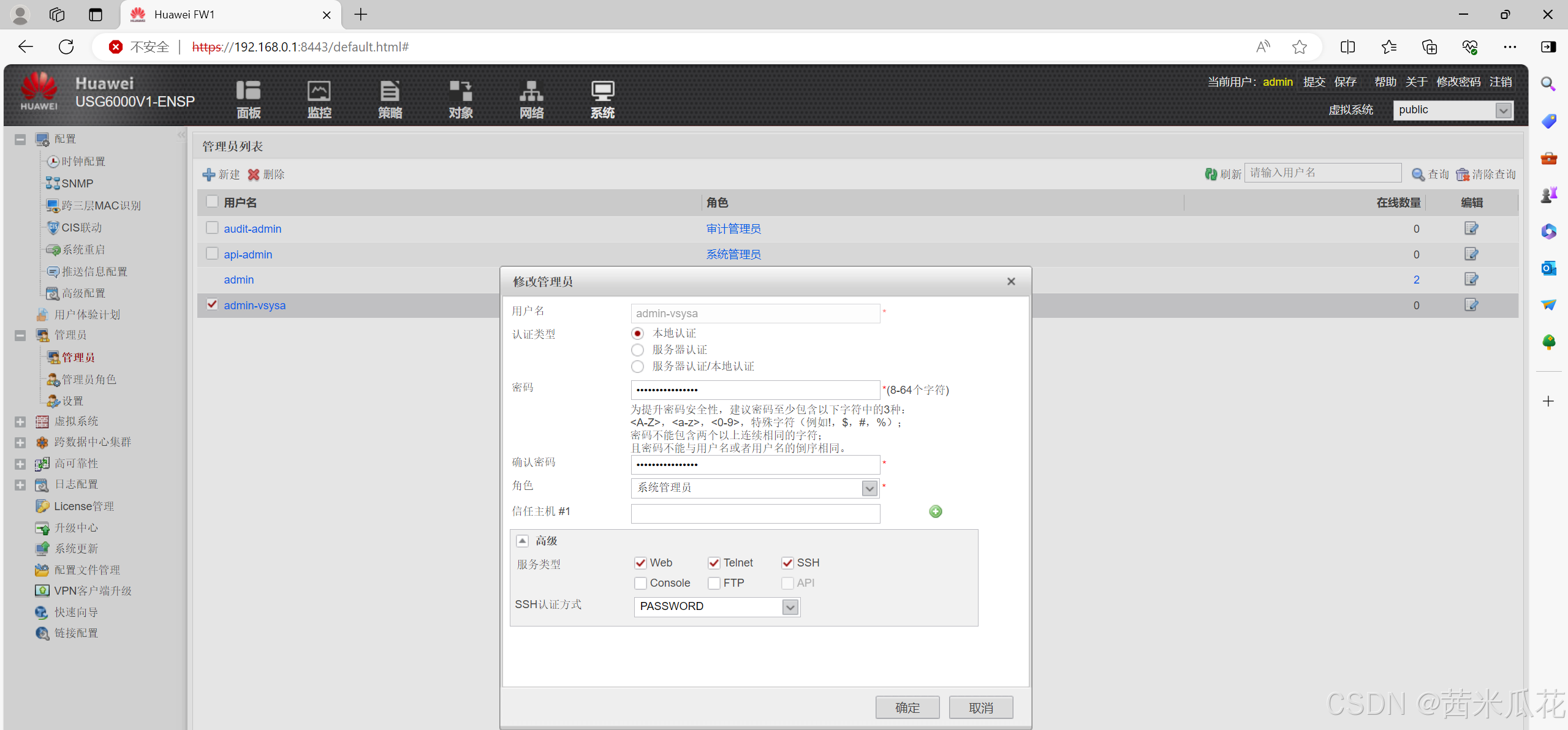

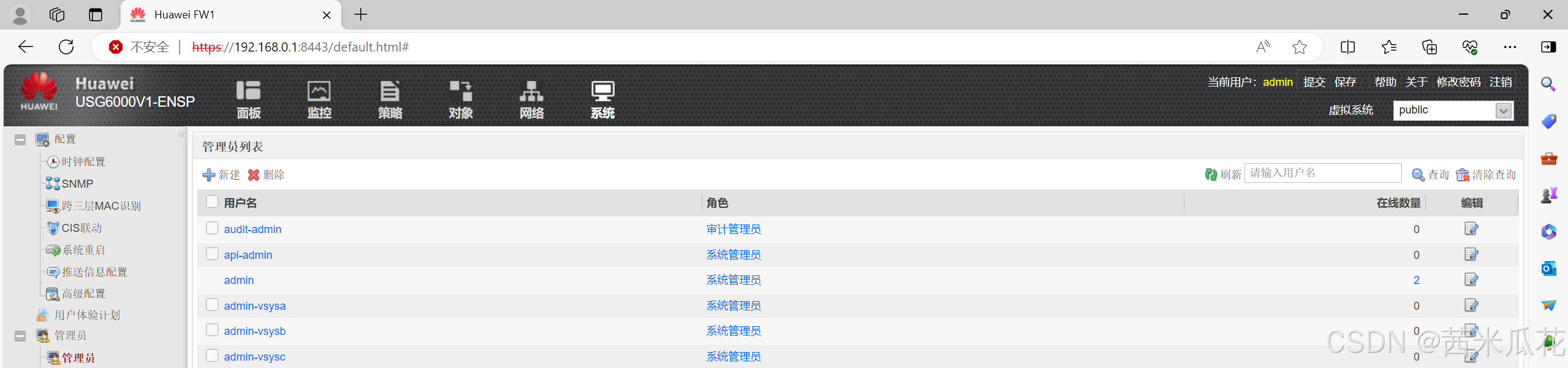

4、管理员配置

[FW]switch vsys vsysa   ---切换vsysa系统中
[FW-vsysa]aaa
[FW-vsysa-aaa]manager-user admin@@vsysa     -----创建vsysa虚拟系统管理员，@@其固定值，前为用户名，后为虚拟系统名称
[FW-vsysa-aaa-manager-user-admin@@vsysa]password    ----配置密码，需要输入两次（先设置后确认），密码不会显示
Enter Password:（admin@123）
Confirm Password:（admin@123）
[FW-vsysa-aaa-manager-user-admin@@vsysa]level 15   ---设定权限
[FW-vsysa-aaa-manager-user-admin@@vsysa]service-type web telnet ssh   ----设定登录服务，一般选择ssh和web即可
[FW-vsysa-aaa-manager-user-admin@@vsysa]quit     ----需要退出一步
[FW-vsysa-aaa]bind manager-user admin@@vsysa role system-admin    ---定义admin@@vsysa用户为系统管理员

5、划分根系统的安全区域

[FW1]firewall zone untrust
[FW1-zone-untrust] add interface GigabitEthernet1/0/0
[FW1]firewall zone trust
[FW1-zone-trust] add interface Virtual-if0

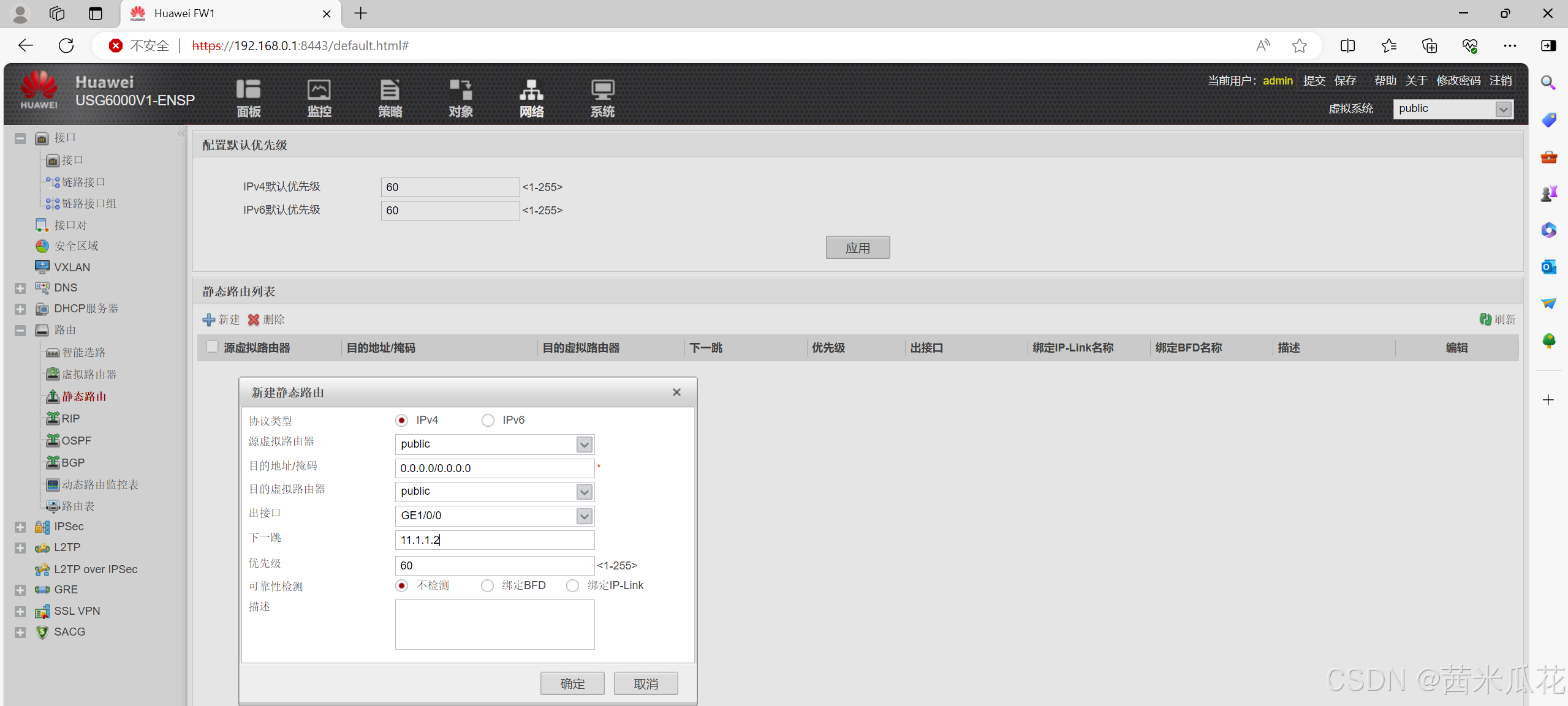

6、配置路由

7、配置安全策略和NAT策略

安全策略：
[FW1]security-policy
[FW1-policy-security]rule name to_internet
[FW1-policy-security-rule-to_internet]source-zone trust
[FW1-policy-security-rule-to_internet]destination-zone untrust
[FW1-policy-security-rule-to_internet]action permit

NAT策略：
[FW1]nat-policy
[FW1-policy-nat]rule name nat1
[FW1-policy-nat-rule-nat1]source-zone trust
[FW1-policy-nat-rule-nat1]egress-interface GigabitEthernet 1/0/0
[FW1-policy-nat-rule-nat1]source-address 10.3.0.0 16
[FW1-policy-nat-rule-nat1]action source-nat easy-ip

[FW1]switch vsys vsysa      ----从根系统切换至vsysa虚拟系统
[FW1-vsysa]interface GigabitEthernet 1/0/1
[FW1-vsysa-GigabitEthernet1/0/1]ip add 10.3.0.254 24
[FW1-vsysa]interface Virtual-if 1
[FW1-vsysa-Virtual-if1]ip add 172.16.1.1 24

安全区域设置：
[FW1-vsysa]firewall zone trust
[FW1-vsysa-zone-trust]add int g 1/0/1
[FW1-vsysa]firewall zone untrust
[FW1-vsysa-zone-untrust]add int Virtual-if 1

配置路由：
[FW-vsysa]ip route-static 0.0.0.0 0 public

创建地址组：
[FW1-vsysa]ip address-set ip_add01 type object
[FW1-vsysa-object-address-set-ip_add01]add range 10.3.0.1 10.3.0.10

配置安全策略：
[FW1-vsysa]security-policy
[FW1-vsysa-security-policy]rule name to_vsysb
[FW1-vsysa-security-policy-rule name to_vsysb]source-zone trust
[FW1-vsysa-security-policy-rule name to_vsysb] destination-zone untrust
[FW1-vsysa-security-policy-rule name to_vsysb] source-address 10.3.0.0 mask 255.255.255.0
[FW-vsysa-security-policy-rule name to_vsysb] destination-address 10.3.1.0 mask 255.255.255.0
[FW1-vsysa-security-policy-rule name to_vsysb]action permit
[FW1-vsysa-policy-security] rule name to_internet
[FW1-vsysa-policy-security-rule-to_internet]  source-zone trust
[FW1-vsysa-policy-security-rule-to_internet]  destination-zone untrust
[FW1-vsysa-policy-security-rule-to_internet] source-address 10.3.2.0 mask 255.255.255.0
[FW1-vsysa-policy-security-rule-to_internet] source-address address-set ip_add01
[FW1-vsysa-policy-security-rule-to_internet]action permit

[FW1-vsysa-policy-security]rule move to_vsysb before to_internet   ----移动规则

[FW1]switch vsys vsysb
[FW1-vsysb]int g 1/0/2
[FW1-vsysb-GigabitEthernet1/0/2]ip add 10.3.1.254 24
[FW1-vsysb]int Virtual-if 2
[FW1-vsysb-Virtual-if2]ip add 172.16.2.1 24

安全区域设置：
[FW1-vsysb]firewall zone untrust
[FW1-vsysb-zone-untrust]add interface Virtual-if 2
[FW1-vsysb]firewall zone trust
[FW1-vsysb-zone-trust]add int g 1/0/2

配置安全策略：
[FW1-vsysb]security-policy
[FW1-vsysb-policy-security] rule name vsysa_to
[FW1-vsysb-policy-security-rule-vsysa_to] source-zone untrust
[FW1-vsysb-policy-security-rule-vsysa_to] destination-zone trust
[FW1-vsysb-policy-security-rule-vsysa_to]  source-address 10.3.0.0 mask 255.255.255.0
[FW1-vsysb-policy-security-rule-vsysa_to] destination-address 10.3.1.0 mask 255.255.255.0
[FW1-vsysb-policy-security-rule-vsysa_to]action permit

配置路由：
[FW1-vsysb]ip route-static 0.0.0.0 0 public

[FW1]switch vsys vsysc
[FW1-vsysc]int g 1/0/3
[FW1-vsysc-GigabitEthernet1/0/3]ip add 10.3.2.254 24
[FW1-vsysc]int Virtual-if 3
[FW1-vsysc-Virtual-if3]ip add 172.16.3.1 24

安全区域设置：
[FW1-vsysc]firewall zone untrust
[FW1-vsysc-zone-untrust]add int Virtual-if 3
[FW1-vsysc]firewall zone trust
[FW1-vsysc-zone-trust]add int g 1/0/3

配置安全策略：
[FW1-vsysc]security-policy
[FW1-vsysc-policy-security] rule name to_internet
[FW1-vsysc-policy-security-rule-to_internet] source-zone trust
[FW1-vsysc-policy-security-rule-to_internet]  destination-zone untrust
[FW1-vsysc-policy-security-rule-to_internet] source-address 10.3.2.0 mask 255.255.255.0
[FW1-vsysc-policy-security-rule-to_internet]  action permit

配置路由：
[FW1-vsysc]ip route-static 0.0.0.0 0 public

[FW1]ip route-static vpn-instance vsysa 10.3.1.0 24 vpn-instance vsysb     ----补充vsysa到vsysb的明细路由

因为，虚拟系统之间无法感知到其他虚拟系统，只有根系统能够知晓所有的虚拟系统的存在。

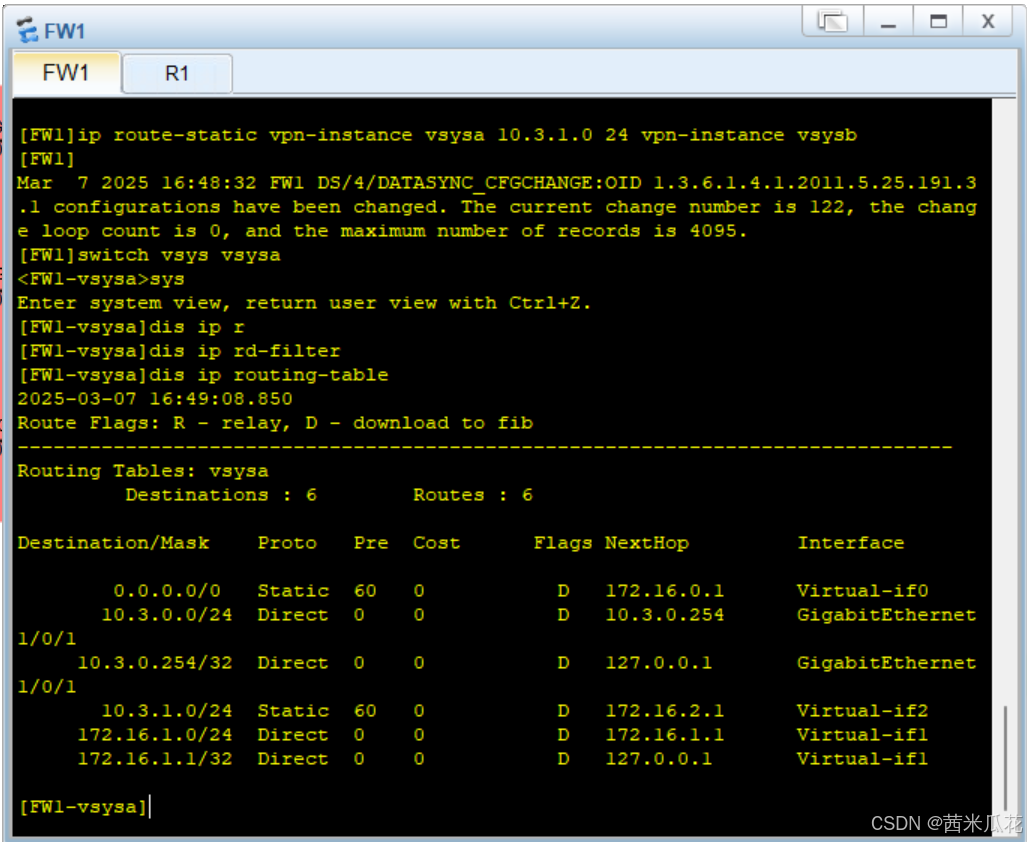

查看vsysa路由表

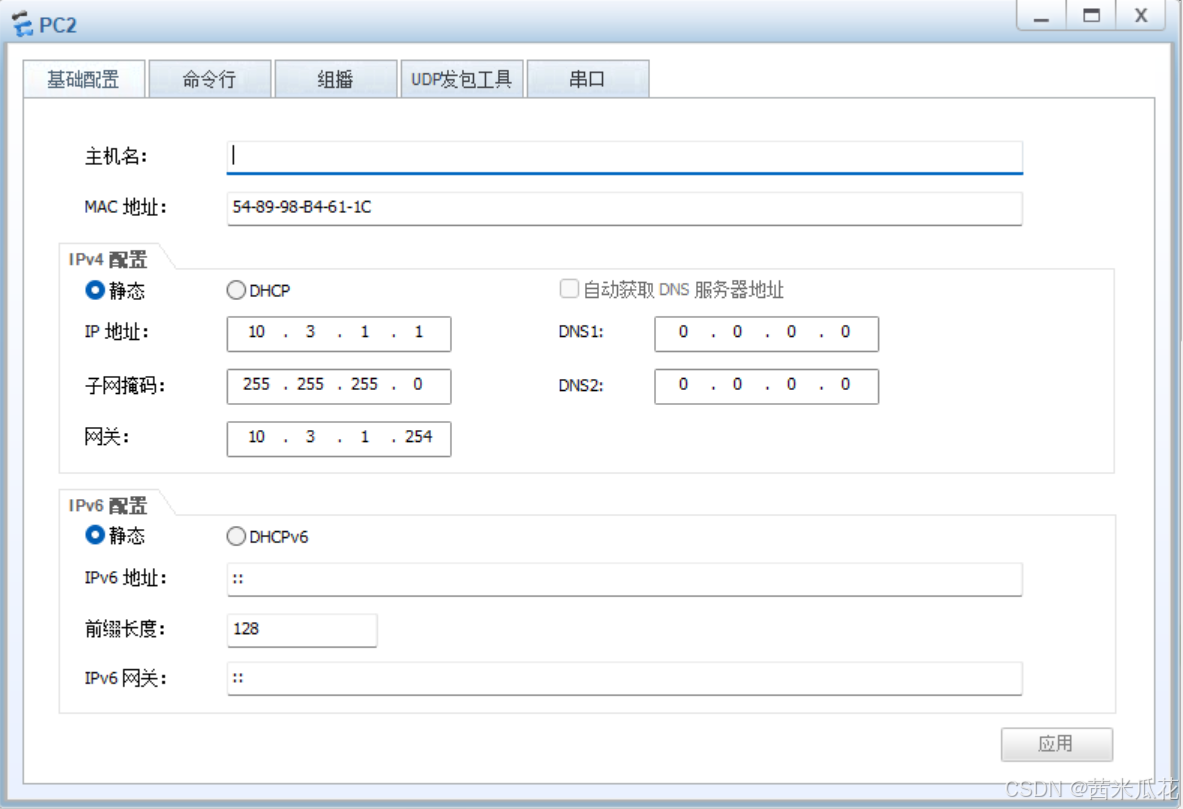

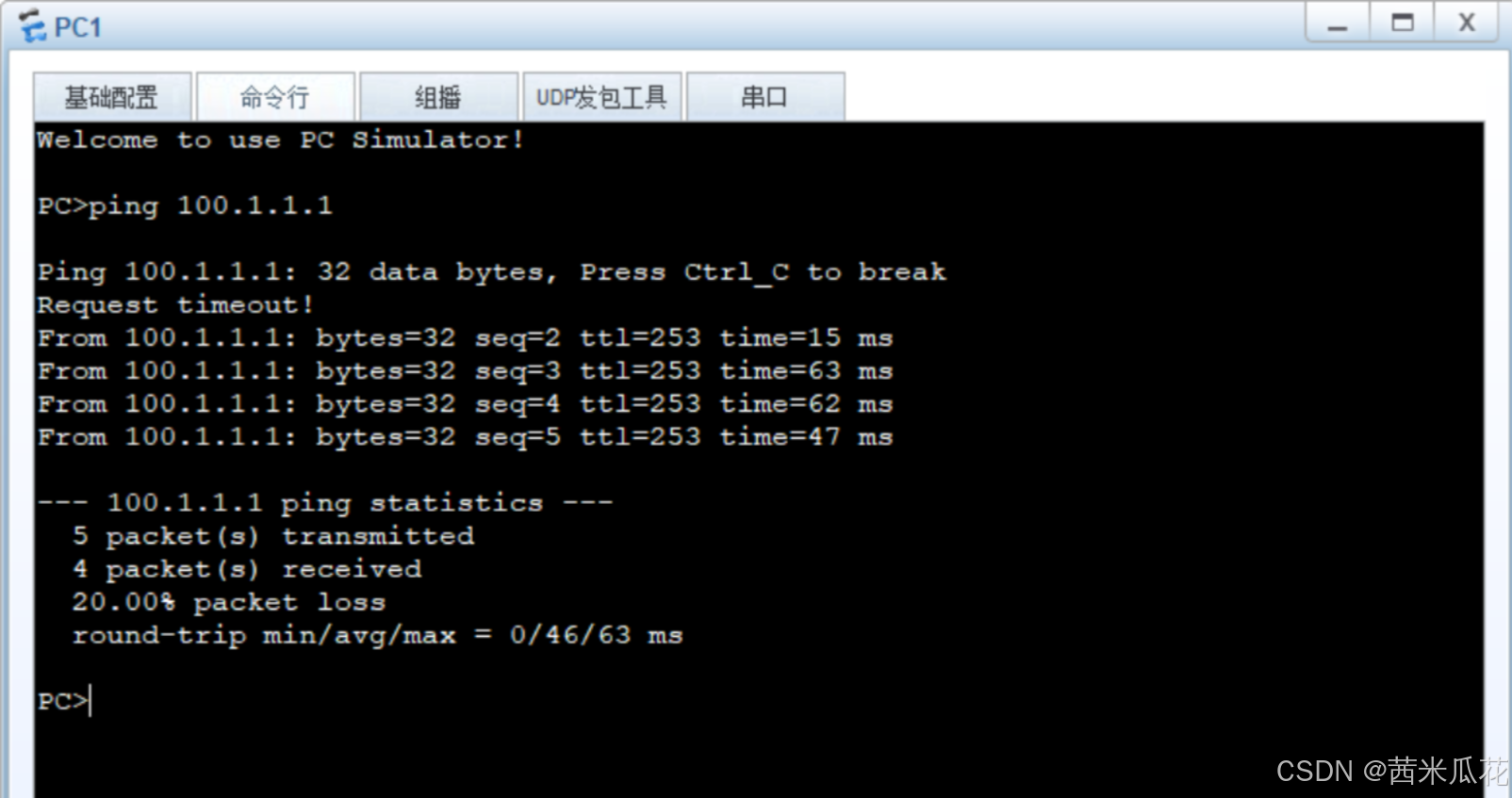

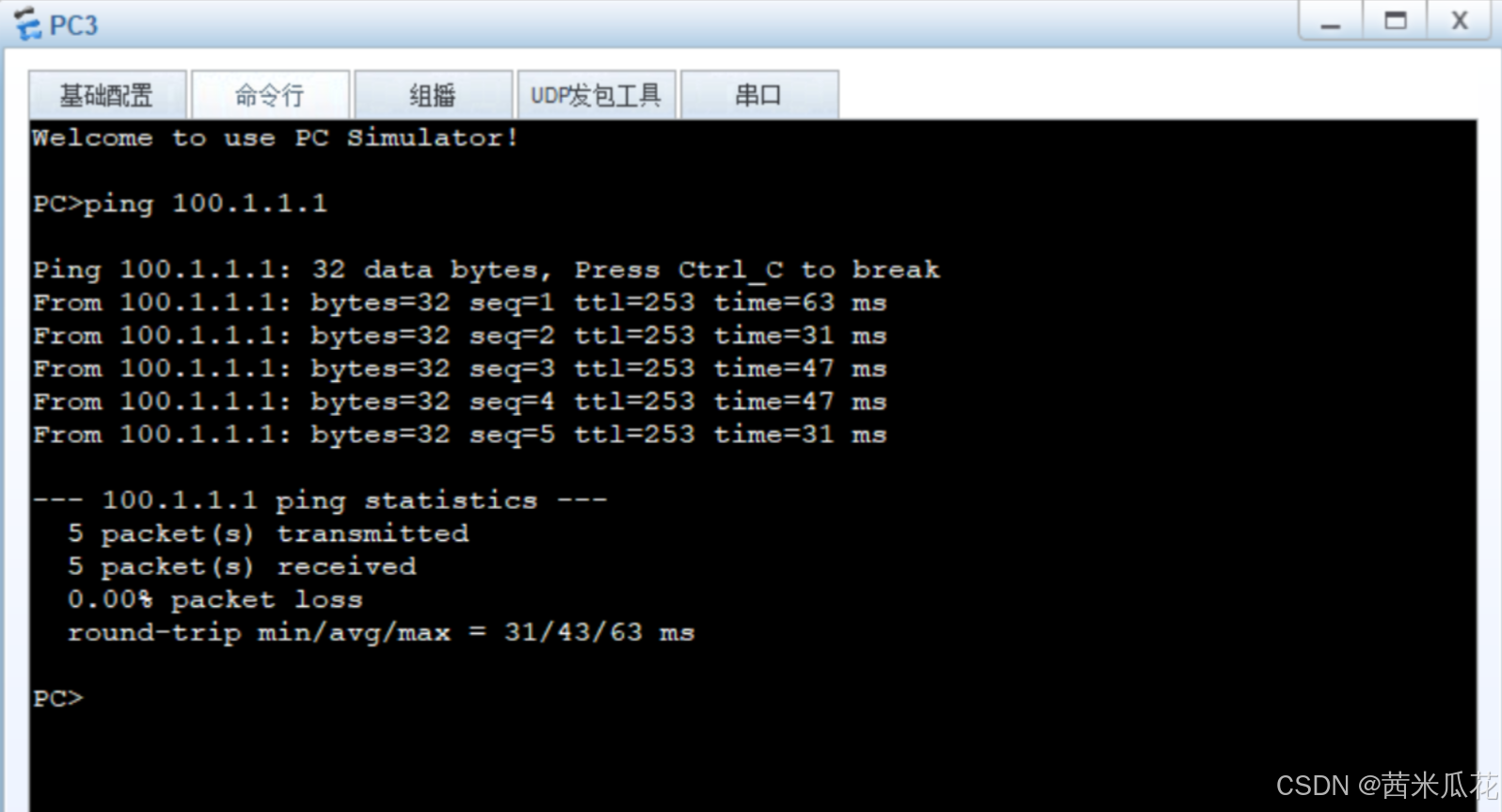

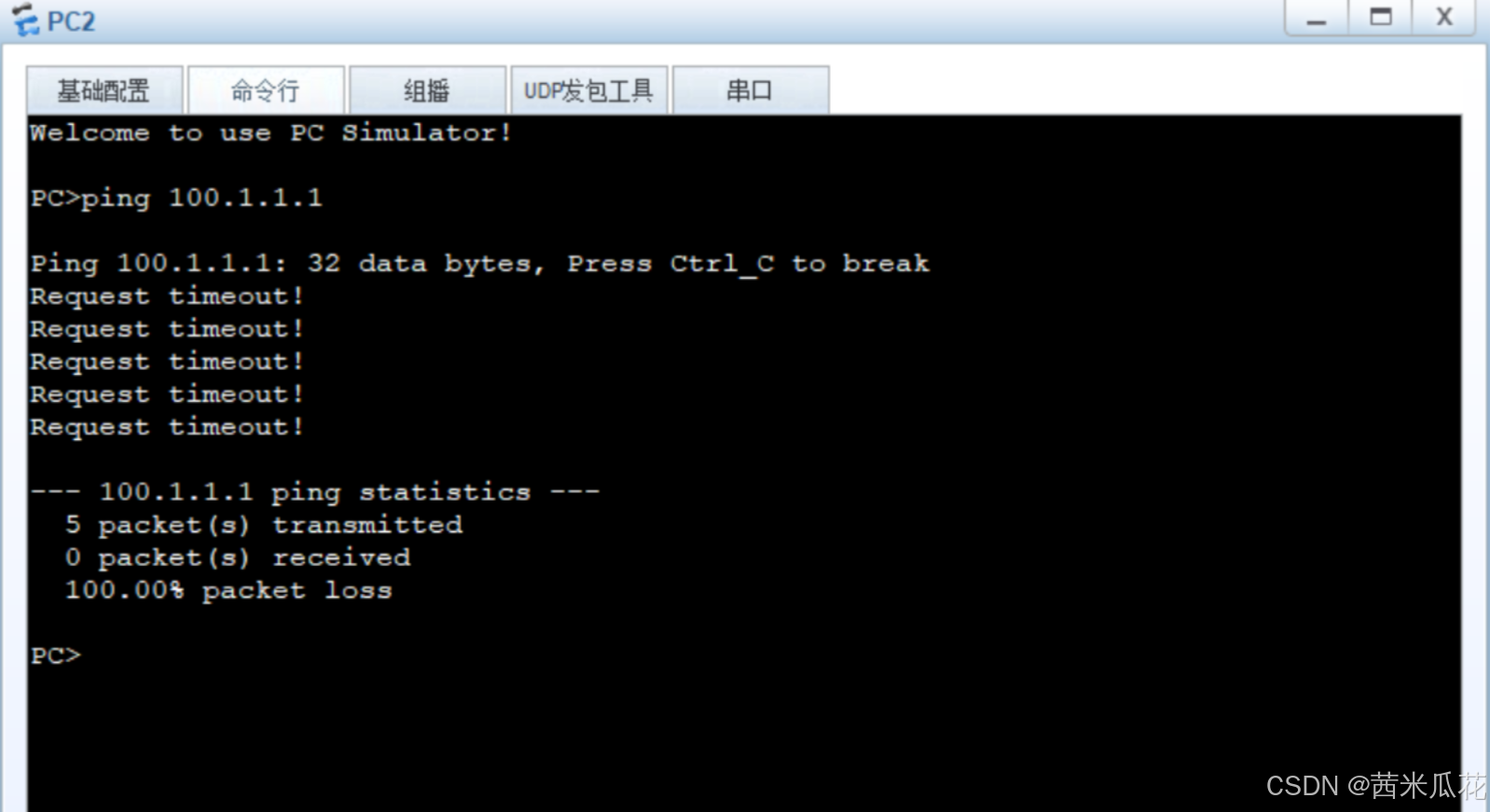

五、测试
