STM32按键的长按和连按(二)

原创 已于 2024-10-28 17:43:28 修改
· 1.5k 阅读 · 19 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #mongodb #嵌入式硬件

于 2024-10-28 17:39:57 首次发布

        之前文章

        1.0、 STM32中断+定时器实现长按、短按（一）

        1.1 、STM32中断+定时器实现单击、多击和长击（二）

        优化后文章

        1.2、 STM32按键的长按和短按(一)

        1.3、 STM32按键的长按和连按(二)

        目录

        1、轻触按键

        2、按键长按和连按原理

        3、定时器配置

        4、按键配置

        5、按键扫描

        6、主函数

        上一节用实现了按键的长、短按键，这一节在原本的功能上加一个多击功能，可以实现双击、三击、四击等等，下面开始吧。

1、轻触按键

        上一章有说过按键，不过不是每个人都看过上一章，这里稍微重复一下。

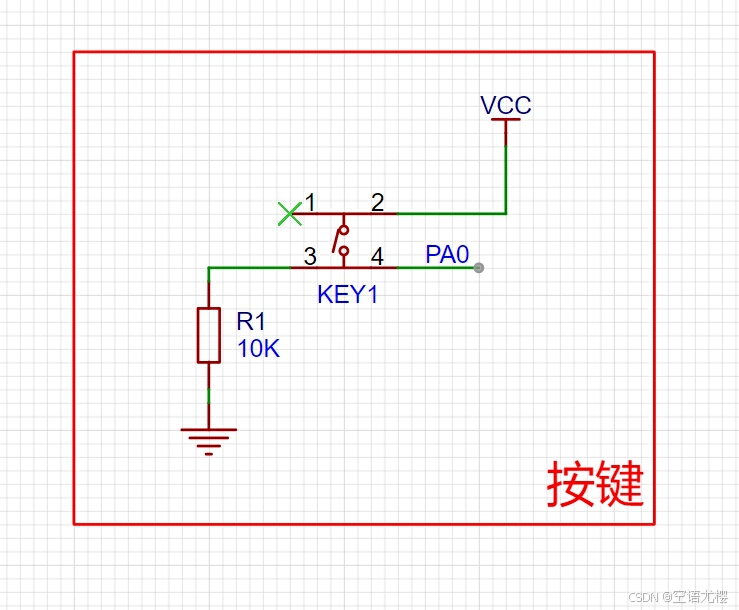

        按键原理图

        根据原理图可知，在按键没有按下处于断开时，引脚PA0连接电阻R1接地，属于弱下拉，此时PA0为低电平状态；在按键按下处于闭合时，引脚PA0与VCC连接，属于上拉，此时PA0为高电平状态。简单来说，按键按下时为高电平，按键松开时为低电平。

        按键是高电平响应，代码可以这这样写：

void KEY_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;					//定义GPIO结构体
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;				//上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;					//PA0引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;			//输出频率
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//结构体配置完成初始化
}

uint8_t KEY_Scan(void)
{
	static uint8_t key_state = 0;//按键状态位

	if(KEY_STATA && !key_state) {
		printf("key_ON\r\n");//按下按键
		key_state = 1;
	}
	if(!KEY_STATA && key_state) {
		printf("KEY_OFF\r\n");//松开按键
		key_state = 0;
	}
	return key_state;
}

2、按键长按和连按原理

        判断按键长按和短按的依据就是按下时间的长短，就需要一个计时器来记录时间。这里有两种选择，一种是延时计时，利用delay延时函数通过不断轮询记录时间；另一种是利用单片机的外设——定时器计时，利用定时器的基础计时功能在溢出中断记录时间，两种方法都可以完成计时功能，选择哪一种就看个人喜好，这里用的是第二种。

        有了计时器就可以计时实现按键的长短按，由下面两个图简单说明：

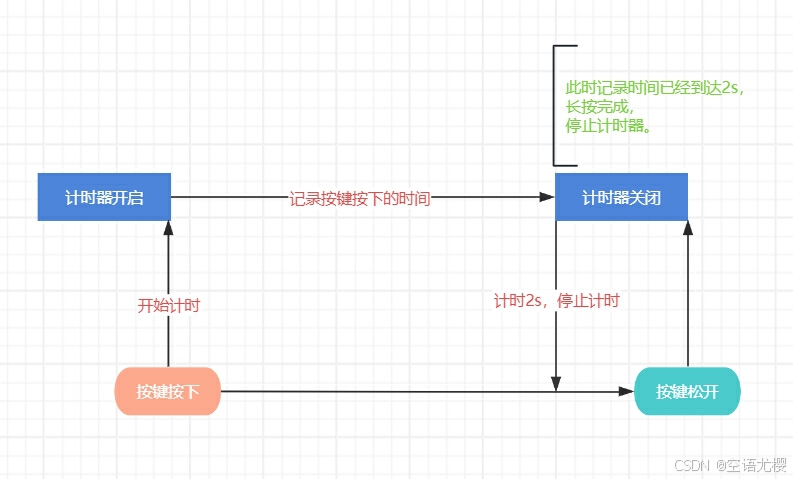

         长按实现：按键按下时，计时器开启开始记录时间；停止计时不是通过按键松开来决定，而是记录时间达到2s（长按时间）时计时器关闭，长按完成后，按键松开无影响。

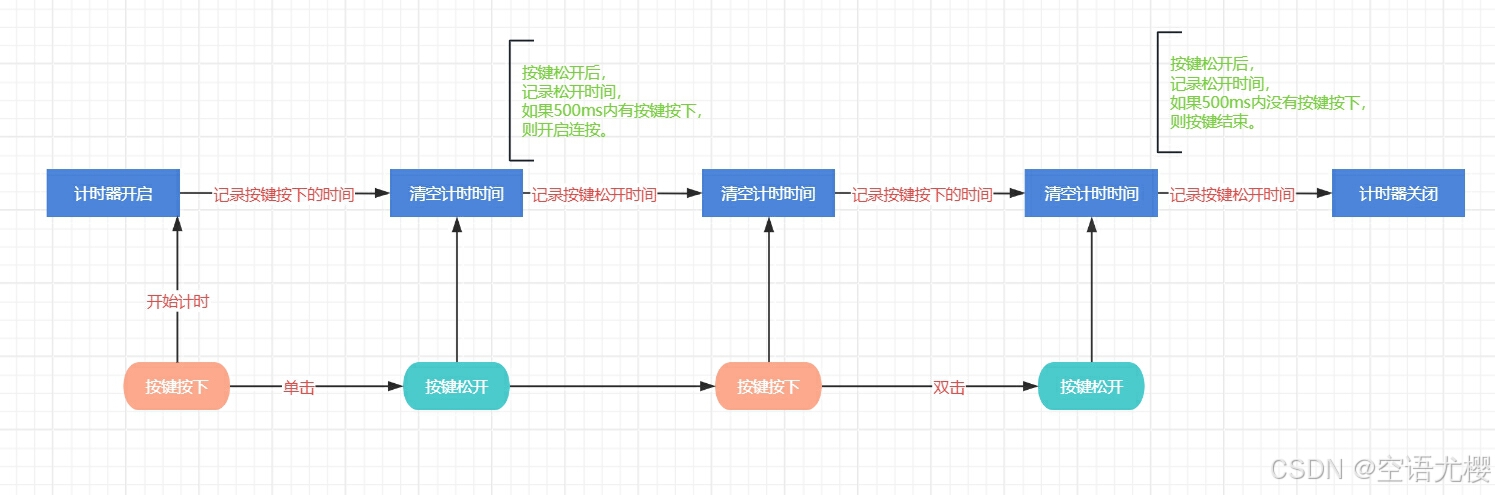

        连按实现：连按由两个或两个以上短按组成，不一样的是，连按在按键松开后，只清除记录时间，不关闭计时器，然后紧接着记录松开时间，等待多次按键的到来，如果500ms内有按键按下，则开启连按，如果500ms内没有按键按下，则连按结束关闭计时器。

        自定义变量类型，自定义一个变量类型里面包含了，按键计数器valcnt来记录连按了几次，按键计数结束标志位flag来表示单按或者连按结束了，按键长按vallong记录长按，最后一个定时器溢出计数器tim2_cnt用来记录时间，把这些变量整合在一起方便一些。

typedef struct
{
	uint8_t valcnt;		// 按键计数器
	uint8_t flag;		// 按键计算结束标志位
	uint8_t vallong; 	// 按键长按
	uint16_t tim2_cnt;	// tim2溢出计数器
}Keyval_TypeDef;

3、定时器配置

        基本配置不变，使用通用定时器TIM2中断溢出计时，定时器常规配置：

  1. 开启时钟
  2. tim2时基初始化
  3. tim2配置内部时钟
  4. tim2中断配置
  5. NVIC设置中断优先级
  6. tim2使能
/**
  * @brief  tim2初始化
  * @param  psc -- 预分频值
  * @param  arr -- 自动重装载值
  * @retval None
  */
void TIM2_Init(uint32_t psc, uint32_t arr)
{
	TIM_TimeBaseInitTypeDef tim2_init_struct;
	NVIC_InitTypeDef NVIC_init_struct;

	//1、开启时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	//2、tim2时基初始化
	tim2_init_struct.TIM_ClockDivision = TIM_CKD_DIV1;		//不分频
	tim2_init_struct.TIM_CounterMode = TIM_CounterMode_Up;	//向上计数
	tim2_init_struct.TIM_Prescaler = psc - 1;				//预分频值
	tim2_init_struct.TIM_Period = arr - 1;				//自动重装载值
	tim2_init_struct.TIM_RepetitionCounter = 0;				//重复计数器; 高级定时器才使用
	TIM_TimeBaseInit(TIM2, &tim2_init_struct);

	//3、tim2配置内部时钟
	TIM_InternalClockConfig(TIM2);

	//4、tim2中断配置
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

	//5、tim2设置中断优先级
	NVIC_init_struct.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_init_struct.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_init_struct.NVIC_IRQChannelSubPriority = 0;
	NVIC_init_struct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_init_struct);

	//6、tim2使能
//	TIM_Cmd(TIM2, ENABLE);
}

 编写TIM中断服务函数

        当使能定时器后，TIM2的寄存器CNT溢出后就会触发中断，进入中断服务函数，每次进入全局变量tim2_cnt自增一次，代表记下一定时间，这个时间根据TIM2_Init()函数的两个参数psc和arr决定。

        Tout(溢出时间) = (ARR+1)(PSC+1)/Tclk(时钟分割)

        如果TIM2_Init(72, 1000*10)，那么每自增一次代表经过10ms。

        第一个if判断，按键按下时，计时器记录时间达到2000ms实现长按；第二个if判断，按键松开时，计时器记录时间达到500ms实现有无按键按下实现连按。

/**
  * @brief  This function handles TIM2 interrupt request.
  * @param  None
  * @retval None
  */
void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2, TIM_IT_Update)) {
		if((g_key1.tim2_cnt++ >= 200) && KEY1_STATE()) {
			TIM_Cmd(TIM2, DISABLE);	// 按键按下时, 溢出计数器达到2s, 表示长按
			g_key1.vallong = 1;		// 按键长按
			g_key1.valcnt = 0;		// 清空连按次数
		}
		else if((g_key1.tim2_cnt >= 50) && !KEY1_STATE()) {
			TIM_Cmd(TIM2, DISABLE);	// 按键松开时, 溢出计数器达到500ms, 表示连按结束
			g_key1.flag = 1;
		}
	}
	TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}

4、按键配置

        基本配置不变，使用GPIO外部中断，常规配置：

  1. 开启时钟；
  2. gpio初始化；
  3. 选择信号来源；
  4. 开始EXTI1配置；
  5. 开始NVIC配置；
/**
  * @brief  KEY初始化
  * @param  None
  * @retval None
  */
void KEY_Init(void)
{
	GPIO_InitTypeDef gpio_init_struct;
	EXTI_InitTypeDef exti_init_struct;
	NVIC_InitTypeDef nvic_init_struct;

	//1、开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	//2、gpio初始化
	gpio_init_struct.GPIO_Mode = GPIO_Mode_IPU;
	gpio_init_struct.GPIO_Pin = GPIO_Pin_0;
	gpio_init_struct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &gpio_init_struct);

	//3、选择信号来源
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);

	//4、开始EXTI1配置
	exti_init_struct.EXTI_Line = EXTI_Line0;//中断通道选择
	exti_init_struct.EXTI_Mode = EXTI_Mode_Interrupt;//中断响应模式
	exti_init_struct.EXTI_Trigger = EXTI_Trigger_Rising_Falling;//双边沿触发
	exti_init_struct.EXTI_LineCmd = ENABLE;//EXTI使能
	EXTI_Init(&exti_init_struct);

	//5、开始NVIC配置
	nvic_init_struct.NVIC_IRQChannel = EXTI0_IRQn;//打开中断通道
	nvic_init_struct.NVIC_IRQChannelPreemptionPriority = 3;//抢占优先级
	nvic_init_struct.NVIC_IRQChannelSubPriority = 0;//响应优先级
	nvic_init_struct.NVIC_IRQChannelCmd = ENABLE;//NVIC使能
	NVIC_Init(&nvic_init_struct);
}

编写EXTI中断服务函数：

        进入中断服务函数后，读取宏定义KEY_STATA函数，判断按键是按下还是松开，由原理图可知，当宏函数为真（高电平）时，按键是按下的，当宏函数为假（低电平）时，按键是松开的。

        按下按键计时器开启，开始计时，按键松开判断是否为有效按键，按键计数器自增，清空计时器记录时间，等待下一次按键的到来，按键按下30ms~2000ms为有效按键。

/**
  * @brief  This function handles EXTI0 interrupt request.
  * @param  None
  * @retval None
  */
void EXTI0_IRQHandler(void)
{
	static uint8_t keyval = 0;	// 静态按键状态 0 -- 松开  1 -- 按下

	if(EXTI_GetITStatus(EXTI_Line0) != RESET) {
		if(!keyval && KEY1_STATE()) {
			keyval = 1;					// 按键按下
			g_key1.tim2_cnt = 0;		// 清空tim2计算器
			TIM_Cmd(TIM2, ENABLE);		// 启动定时器, 开始计时
		}
		else if(keyval && !KEY1_STATE()) {
			keyval = 0;					// 按键松开
			if((g_key1.tim2_cnt >= 3) && (g_key1.tim2_cnt < 200)) {
				//溢出计数器到50ms和2s之间, 表示短按, 按键计数器g_key1.valcnt自增
				printf("key short, cnt:%d0ms\n", g_key1.tim2_cnt);
				g_key1.valcnt++;		// 按键计数器自增
			}
			g_key1.tim2_cnt = 0;		// tim2溢出次数清零
		}

		EXTI_ClearITPendingBit(EXTI_Line0);	// 清除中断标志
	}
}

5、按键扫描

         通过全局变量传递参数，按键扫描，再清除按键计数器。

/**
  * @brief  KEY扫描
  * @param  None
  * @retval None
  */
uint8_t KEY_Scan(void)
{
	if(g_key1.flag) {
		uint16_t temp = g_key1.valcnt;
		g_key1.valcnt = 0;
		g_key1.flag = 0;
		printf("key1 presses:%d\n", temp);
		return temp;
	}
	else if(g_key1.vallong) {
		g_key1.vallong = 0;
		printf("key1 long\r\n");
		return 10;
	}
	return 0;
}

6、主函数

int main(void)
{
	uart1_init(115200);

	LED_Init();
	KEY_Init();
	TIM2_Init(7200, 100);	//10ms定时中断
	while(1) {
		KEY_Scan();

	}
}

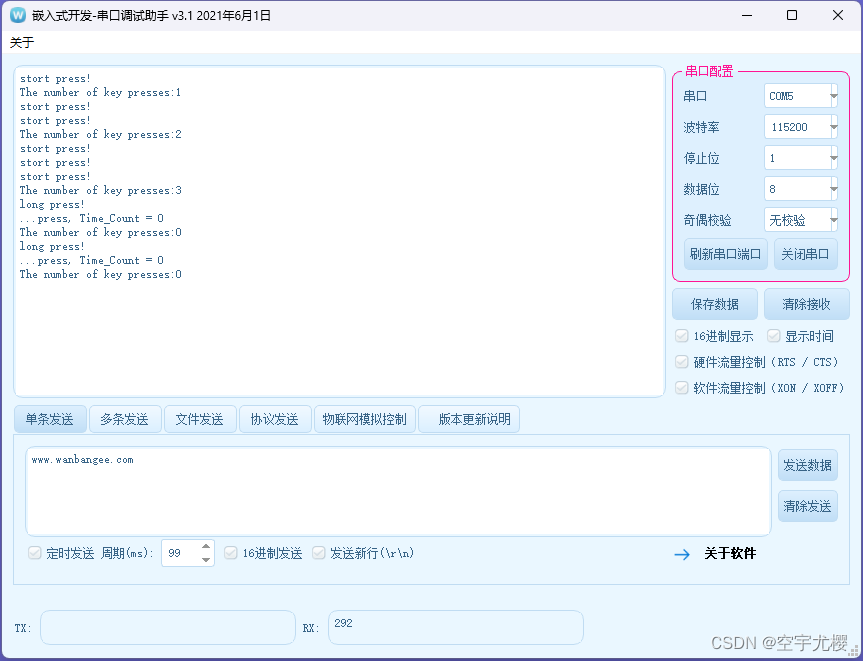

运行效果：

代码分享：

通过百度网盘分享的文件：按键(标准库).7z
链接：https://pan.baidu.com/s/10W7D9UnBLv-znrrVctD1Kg?pwd=ydn5
提取码：ydn5
