通用定时器①-定时中断和内外时钟选择功能

①定时器定时中断和内外时钟选择功能 （基本功能）

计数器计时频率：CK_CNT=CK_PSC/（PSC+1）

计数器溢出频率：CK_CNT_OV=CK_CNT/(ARR+1)=CK_PSC/（PSC+1）/(ARR+1)

计数器溢出时间：=1/计数器溢出频率

1、 定时器定时中断

        定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断；

        16位计数器、预分频器、自动重装寄存器的时基单元，在72MHz计数时钟下可以实现最大59.65s的定时；

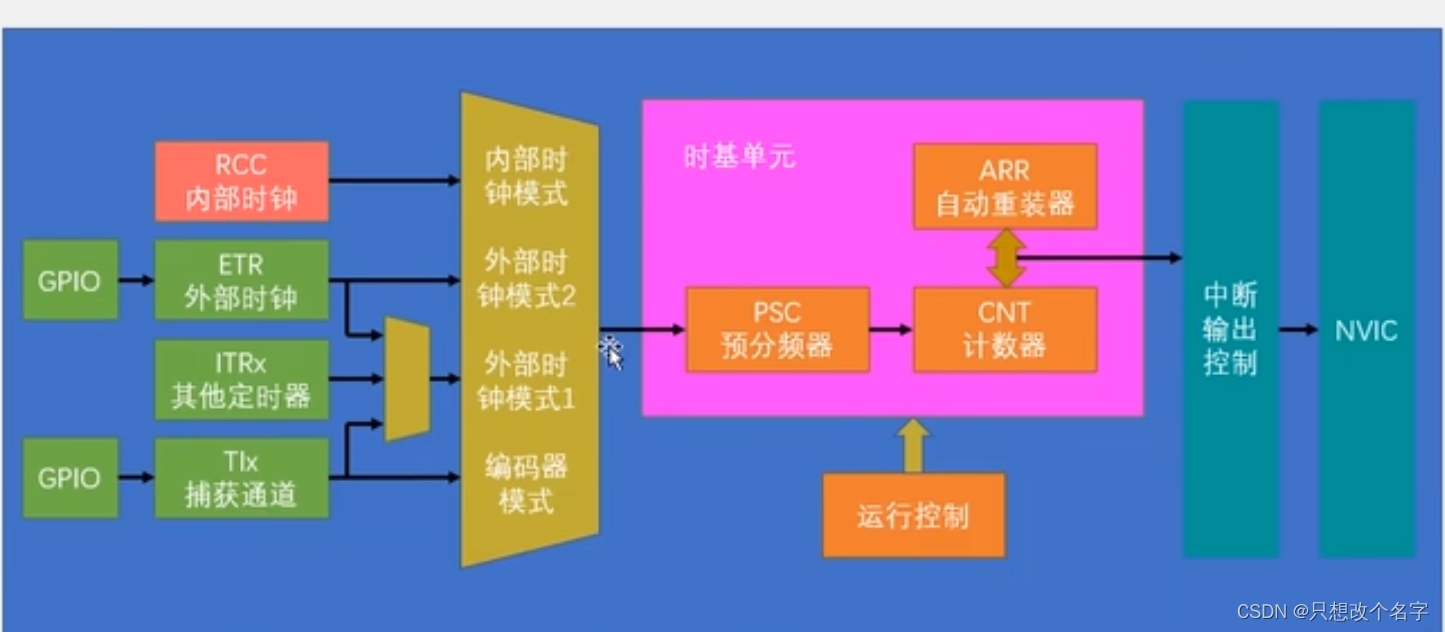

        第一步、RCC开启时钟；

         第二步、选择时基单元的时钟源 （这里选择内部中断时钟源）

//选择内部时钟
void TIM_InternalClockConfig(TIM_TypeDef* TIMx);
//选择ITRx其他定时器的时钟
void TIM_ITRxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource);
//选择TIx捕获通道的时钟
void TIM_TIxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_TIxExternalCLKSource,
                                uint16_t TIM_ICPolarity, uint16_t ICFilter);
//ETR通过外部时钟模式1输入时钟
void TIM_ETRClockMode1Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity,
                             uint16_t ExtTRGFilter);
//ETR通过外部时钟模式2输入时钟
void TIM_ETRClockMode2Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler,
                             uint16_t TIM_ExtTRGPolarity, uint16_t ExtTRGFilter);
//用来单独配置ETR引脚的预分频器、极性、滤波器这些参数
void TIM_ETRConfig(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity,
                   uint16_t ExtTRGFilter);

        第三步、配置时基单元

void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);

        第四步、配置输出中断控制，运行更新中断输出到NVIC

//手动将数字标志位清除一下
TIM_ClearFlag(TIM2, TIM_FLAG_Update);

void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState);

        第五步、配置NVIC ，在NVIC中打开定时器中断的通道并分配一个优先级

NVIC_InitTypeDef NVIC_InitInstructure;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitInstructure.NVIC_IRQChannel=TIM2_IRQn;
NVIC_InitInstructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_InitInstructure.NVIC_IRQChannelPreemptionPriority=2;
NVIC_InitInstructure.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitInstructure);


        第六步、运行控制

void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);

        最后一步使能计数器，并写一个定时器的中断函数

其他函数：

//用来单独写预分频值
void TIM_CounterModeConfig(TIM_TypeDef* TIMx, uint16_t TIM_CounterMode);
//改变计数器的计数模式
void TIM_CounterModeConfig(TIM_TypeDef* TIMx, uint16_t TIM_CounterMode);
//自动重装器预装功能配置
void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);
//给计数器写入一个值
void TIM_SetCounter(TIM_TypeDef* TIMx, uint16_t Counter);
//给自动重装器写入一个值
void TIM_SetAutoreload(TIM_TypeDef* TIMx, uint16_t Autoreload);
//获取当前计数器的值
uint16_t TIM_GetCounter(TIM_TypeDef* TIMx);
//获取当前预分频器的值
uint16_t TIM_GetPrescaler(TIM_TypeDef* TIMx);

2、定时器外部时钟
