【无标题】51单片机定时器生成PWM

实验原理及内容：

【实验要求】

利用定时器的方式生成PWM，通过两个按键控制占空比，这两个按键由定时器中断实现，按下按键1，占空比变大，按下按键2，占空比变小。

  1.新建一个文件夹，以名字拼音命名，将工程放到文件夹内。

  2.画出仿真图，做出仿真效果。

【实验原理】

1.对IO口进行相应的硬件连接，通过判断相应的IO口电平是否被拉高来确定按键是否被按下，当按键按下时根据按键的按键执行相应的程序。

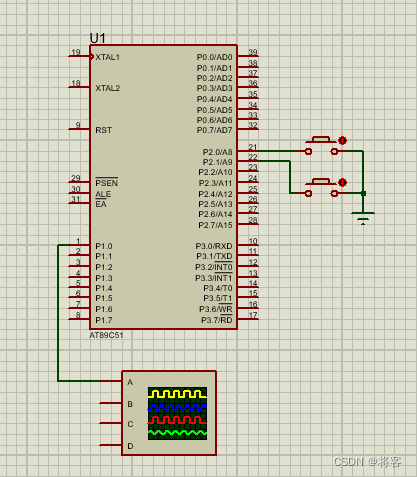

2.原理图



3.程序设计思路

（1）硬件部分原理

按键一端接地，一端接入IO口，当IO口无输入时默认为低电平，按键按下后IO口电平被拉高，其相应寄存器位会变1，通过判断相应位是否为1来确定按键是否被按下。PWM的输出端接另一IO口。

（2）软件部分原理

①首先定义两个按键的位置分别为P2.0、P2.1通过这两个按键来调节占空比，通过定时器T0来生成PWM信号，PWM的输出接P1.0，另外定义一个变量temp来存储占空比。

②设置定时器T0为模式1，16位定时器，设置定时器的初值为0xFF,以实现最大的计数范围，启动定时器。

③判断按键1是否按下，如果按下了则占空比temp增加，每按下一次按键1&
