VPN中GRE、MGRE笔记

VPN-----虚拟专用网络

依靠 ISP 或者其他公用网络基础设施上构建专用的安全数据通信网络。

                                        ----只不过这个专用网络是逻辑 而非物理的。

虚拟：用户不在需要拥有实际的长途数据线缆，而是使用公共网络资源建立自己的专用网络。

专用：可以定制最符合自身需求的网络。

核心技术：封装技术。

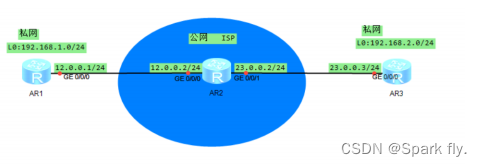

GRE-----通用路由封装

[r1]interface Tunnel 0/0/0 ----创建隧道接口
[r1-Tunnel0/0/0]ip address 192.168.3.1 24 ---该IP地址必须为私网IP
[r1-Tunnel0/0/0]tunnel-protocol gre ----定义封装方式
[r1-Tunnel0/0/0]source 12.0.0.1 ----定义封装内容，该IP必须为真实的公网出口IP
[r1-Tunnel0/0/0]destination 23.0.0.3

配置完成后，还需分别在本地补上通往目的网段的虚拟链路上的路由

[r1] ip route-static 环回网段   r3的tunnel口的ip

[r1]ip route-static 192.168.2.0 24 192.168.3.2

[r3]ip route-static 192.168.1.0 24 192.168.3.1

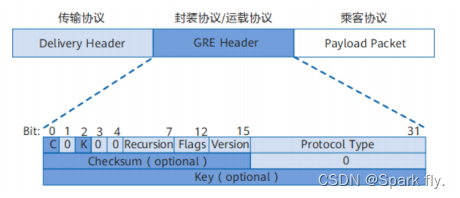

GRE封装和解封装过程

1、设备从连接私网的接口接收到数据包后，检查报文头部中的目的 IP 地址字段，在路由表中查找出接

口，如果发现出接口为隧道接口，则将报文发送给隧道模块进行处理。

2、隧道模块接收到报文后，首先根据乘客协议的类型和当前 GRE 隧道配置的校验和参数，对报文进行 GRE封装

3、然后，设备给报文添加新的传输协议，该协议的 源 IP 就是隧道源地址，目的 IP 为隧道目的地址 。

4、最后，设备根据新条件的 IP 报文头部中的目的地址，在路由表中查找对应的出接口并发送报文。

5、接收端设备从连接公网的接口收到报文后，首先分析 IP 报文头部信息，如果发现 协议字段类型值为 47 （ GRE 协议号），表示数据部分由 GRE 模块进行处理。

        GRE模块去除掉IP报文头部和GRE报文头部，并根据GRE报文头部中的协议类型字段来判断乘客协议的内容，从而交给对应模块处理。

Keepalive检测机制

[r1-Tunnel0/0/0]keepalive period 2 retry-times 5

设置发送周期为2s；重传次数为5次。

  ·如果本端隧道配置了keepalive检测功能，GRE隧道会创建一个计时器，并周期性的发送探测报文，同时进行不可达计数。
         ·每发送一个探测报文，不可达计数+1
         ·如果该计数器到达预先设定的值之前收到回应报文，则表明对端可达。
         ·如果计时器值达到预先设定的重传此处，还未收到对端的回应报文，则认为对端不可达。关闭隧道连接。

·keepalive是不需要双方均进行配置的，仅配置一端即可进行检查。

原因：如果两端都要配置才可以的话，可能R1配好，R3还没配完，R1接收不到R3的Keepalive报文，从而关闭R1的tunnel，而取消了192.168.2.0 24 192.168.3.2 这条路由

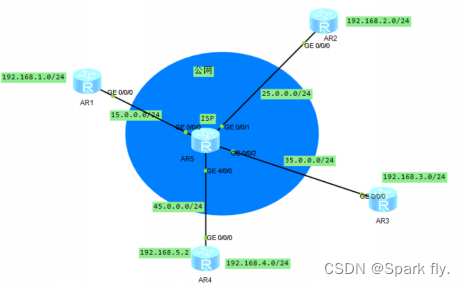

MGRE-----多点通用路由封装技术

NHRP----下一跳解析协议

中心/节点：Hub-Spoke架构
NHS（下一跳服务器）

在私网当中选择一个出口物理IP地址不会变的设备充当NHS服务器。

剩下的节点都可以知道中心的隧道IP和物理IP，然后通过NHRP要求所有的分支节点都需要将自己的物理接口IP和隧道IP发送给该服务器（有变化就发送）。

NHS服务器将会存有所有分支节点的地址映射关系的一个动态记录。
发送消息时查询该映射记录表即可。

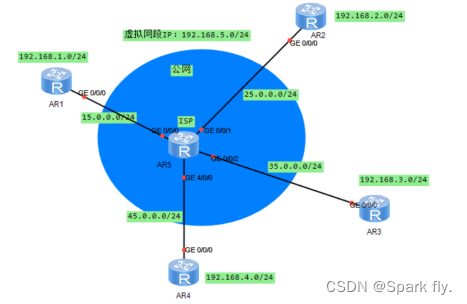

MGRE的shortcut配置

Hub节点配置
[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ip address 192.168.5.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp ----修改接口封装协议为GRE，且为点到多点模式
[r1-Tunnel0/0/0]source 15.0.0.1


Spoke节点配置
[r2]interface Tunnel 0/0/0
[r2-Tunnel0/0/0]ip address 192.168.5.2 24
[r2-Tunnel0/0/0]tunnel-protocol gre p2mp
[r2-Tunnel0/0/0]source GigabitEthernet 0/0/0
[r2-Tunnel0/0/0]nhrp entry 192.168.5.1 15.0.0.1 register
 hub的虚拟接口IP hub的物理接口IP 注册
[r1]display nhrp peer all ----查看nhrp映射表

DSVPN-----动态只能VPN

因为传统的MGRE技术存在的问题：分部之间无法直接通讯（源分支无法获取目的分支的公网地址，也就无法建立VPN隧道），导致所有的分支之间的通讯数据只能同通过总部的HUB设备进行中转。

通过总部中转流量会导致下述问题
1、总部在中转分支之间的数据流量时，会消耗总部hub设备的cpu和内存资源，造成资源紧张
2、总部需要对分支之间的数据流量进行封装和解封装，造成额外的网络延时
3、IPSec协议不支持广播报文和组播报文。

DSVPN通过NHRP协议动态收集、维护和发布各节点的公网地址等信息，解决了源分支无法获取目的分支的公网IP地址的问题，从而可以在分支和分支之间直接建立一条动态的VPN隧道，实现支和分支之间的直接通讯，减轻总部的设备负担

DSVPN借助MGRE技术，使VPN隧道能够传输组播报文和广播报文，并且一个tunnel接口可以跟多个对端建立VPN隧道，减少网络管理员的配置量。并且，在新增分支或者分支地址变化的情况下，能够自动维护总部和分支之间的隧道关系，而不需要调整任何配置。

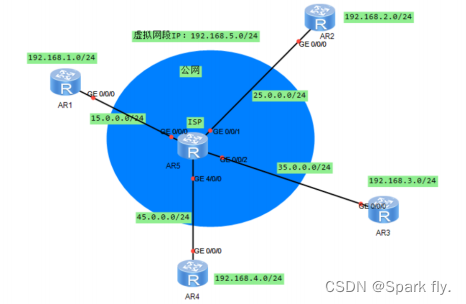

DSVPN概念

当源spoke需要向目的spoke发送数据报文时，源spoke通过与hub节点的静态mgre隧道交互NHRP协议报文获取目的spoke节点的公网地址，并且与目的Spoke节点建立动态mgre隧道

·mgre隧道
   ·静态mgre----建立在hub到spoke，并且永久存在
   ·动态mgre---建立在spoke到spoke，在一定周期内没有流量转发时将自动拆除

NHRP映射表

静态表项

       1、    由网络管理员手工配置

       2、    spoke与 hub 建立静态的 mgre 隧道。

动态表项

       1、    是由NHRP 协议动态生成

       2、    hub节点被动获取到 spoke 节点发送来的注册信息。

       3、    各个spoke 节点通过 NHRP 协议获取到对端的 spoke 节点的映射关系。

       4、    老化时间-----7200S

NHRP映射表的建立过程

建立spoke到hub之间的mgre隧道

        1. spoke向 hub 注册请求

        2. hub向 spoke 注册应答

分支间路由学习

DSVPN 支持两种分支间路由学习方式：

        分支间互相学习路由---- 非shortcut方式

                每个分支需要学习到所有对端的路由数据，且下一跳为分支本身。

        分支路由汇聚到总部----shortcut 方式

                下一跳为hub 设备。

建立spoke与spoke之间的mgre隧道

在shortcut 方式下需要添加的配置

中心：
[r1-Tunnel0/0/0]nhrp redirect ----开启重定向功能。默认情况为未启动

分支：
[r4-Tunnel0/0/0]nhrp shortcut ----使能shortcut功能

非shortcut方式添加的配置

分支没有获取到中心的路由信息

        因为RIP 是以组播的方式在发送报文，而 MGRE 环境下是点到点通讯，不支持组播行为。

解决思路：开启伪广播功能。

[r1-Tunnel0/0/0] nhrp entry multicast dynamic ---- 在中心节点配置

分支之间无法获取对方路由信息

        主要因为华为设备默认开启水平分割机制，导致中心无法从接口将分支的路由发送出去。

[r1-Tunnel0/0/0] undo rip split-horizon ---- 关闭水平分割机制
