【FreeRTOS】STM32Cube + FreeRTOS 快速上手指南（更新ing）

---

简介

FreeRTOS 是一个 RTOS 类的嵌入式实时操作系统，掌握 FreeRTOS 是从单片机裸机编程过渡到更复杂的嵌入式Linux开发的重要一步。本文总结了笔者在学习FreeRTOS过程中的经验和见解，若有任何错误或建议，欢迎随时指正。

---

1. 操作系统简介

单片机程序设计分为两种，主要可以分为两大类：裸机编程和基于实时操作系统的编程。我们参考一些百问网的内容来进行讲解。

1.1. 裸机程序

裸机程序的设计模式可以分为：轮询、前后台、定时器驱动、基于状态机

1.1.1. 轮询

int main()
{
    while (1)
    {
        task1();
        task2();
        task3();
    }
}

使用轮询模式编写程序看起来很简单，但是要求while 循环里调用到的函数要执行得非常快，在复杂场景里反而增加了编程难度。

1.1.2. 前后台

int main()
{
    // 后台程序
    while (1)
    {
        Backend();
    }
}

// 前台程序
void EXTIx_IRQHandler(void)
{
    Reception();
}

前后台是一种常见的架构模式，例如在平衡小车中，采用MPU6050每5ms产生的INT中断信号来触发前台任务处理，确保即时响应传感器数据的变化。与此同时，后台任务通过while(1)运行，负责诸如屏幕更新等不需要严格实时性的操作。

1.1.3. 定时器驱动

定时器驱动模式，是前后台模式的一种，可以按照不用的频率执行各种函数。

int main(void)
{
    // 后台程序
    while (1)
    {
        Backend(); // 主循环可以在这里添加其他任务
    }
}

// 前台程序
void TIMx_IRQHandler(void)
{
    static int cnt = 0;
    if (TIM_GetITStatus(TIMx, TIM_IT_Update) != RESET)
    {
        if (cnt % 2 == 0)
            Reception1();
        else if (cnt % 5 == 0)
            Reception2();
        cnt++;
        TIM_ClearITPendingBit(TIMx, TIM_IT_Update); // 清除中断标志位
    }
}

1.1.4. 基于状态机

无论使用前面的哪种设计模式，都会退化到轮询模式的缺点：函数相互之间有影响。可以使用状态机来解决这个缺点。

使用状态机模式，可以解决裸机程序的难题：假设有A、B 两个都很耗时的函数，怎样降低它们相互之间的影响。但是很多场景里，函数A、B 并不容易拆分为多个状态，并且这些状态执行的时间并不好控制。

所以这并不是最优的解决方法，需要使用多任务系统。

1.2. 多任务系统

多任务系统会依次给这些任务分配时间：你执行一会，我执行一会，如此循环。只要切换的间隔足够短，用户会“感觉这些任务在同时运行”。

2. 创建工程模板

接下来以STM32F103RCT6为例，创建FreeRTOS工程模板：

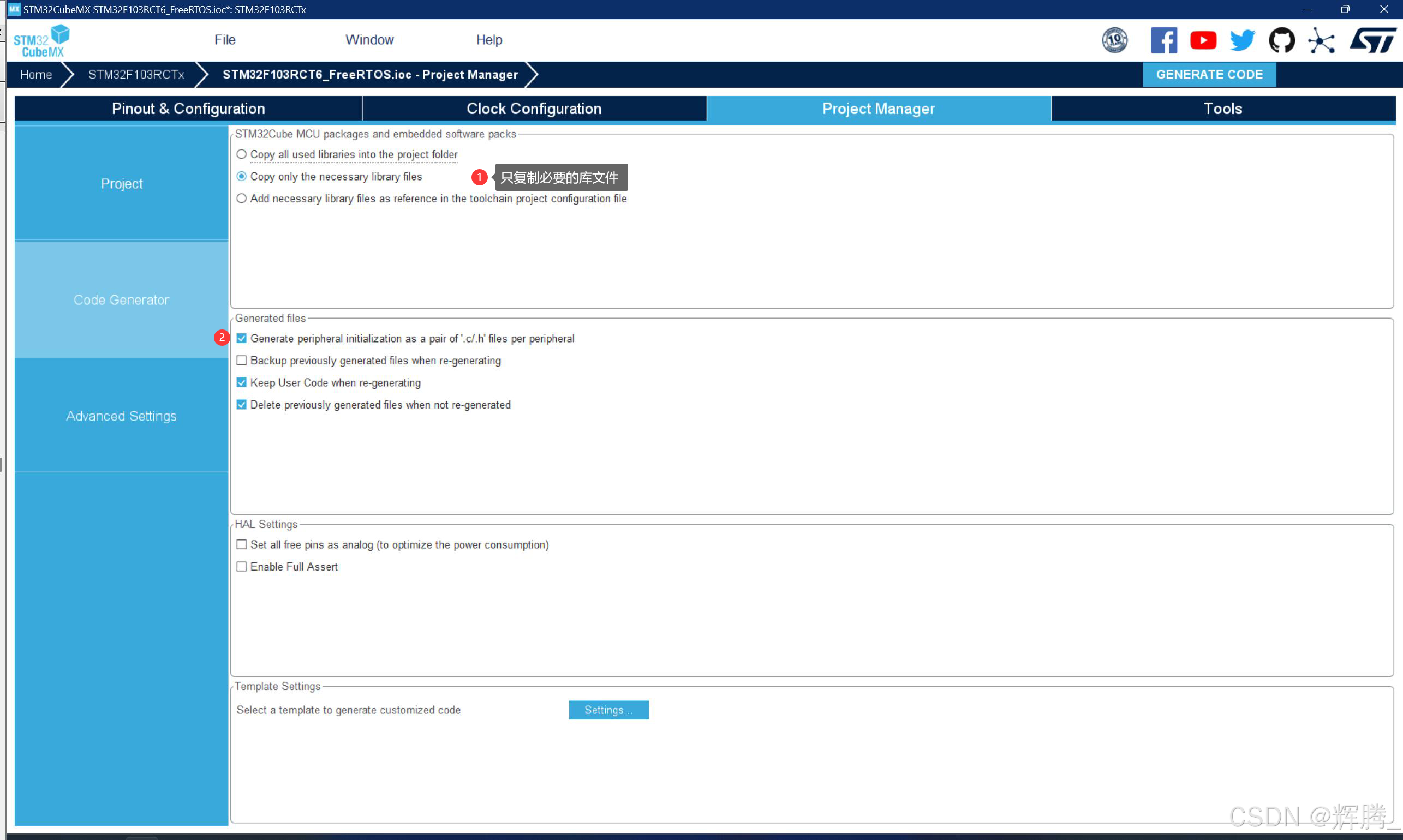

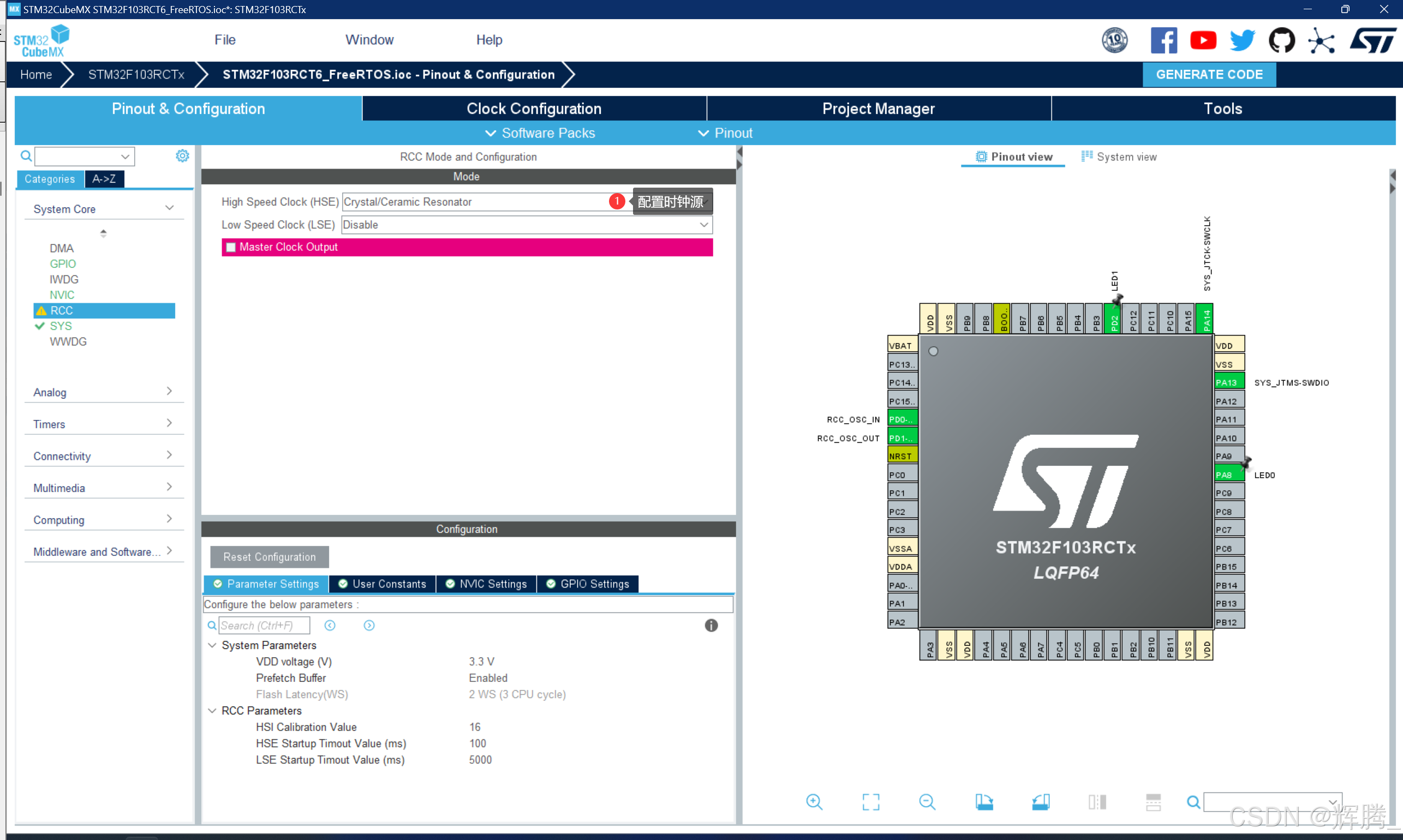

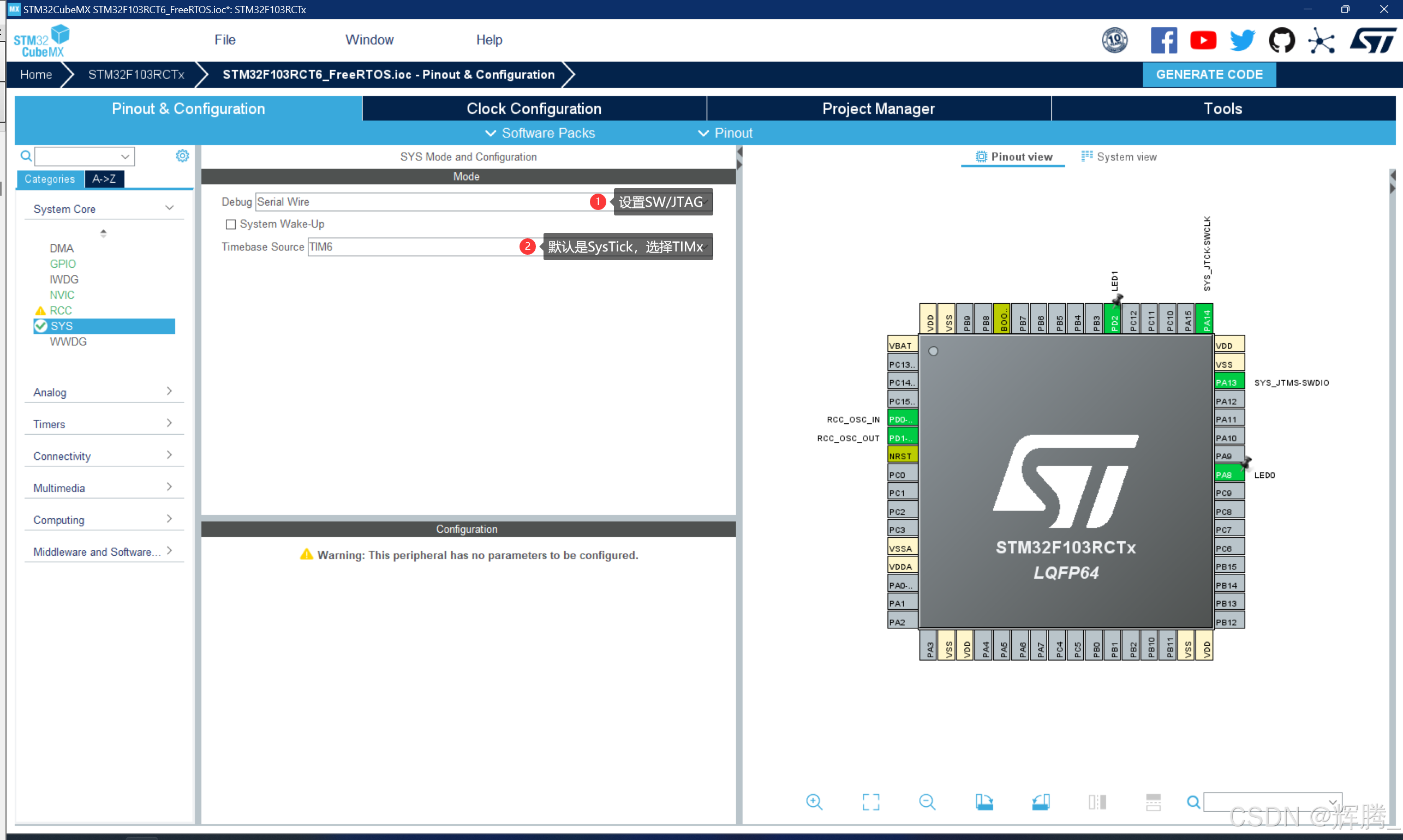

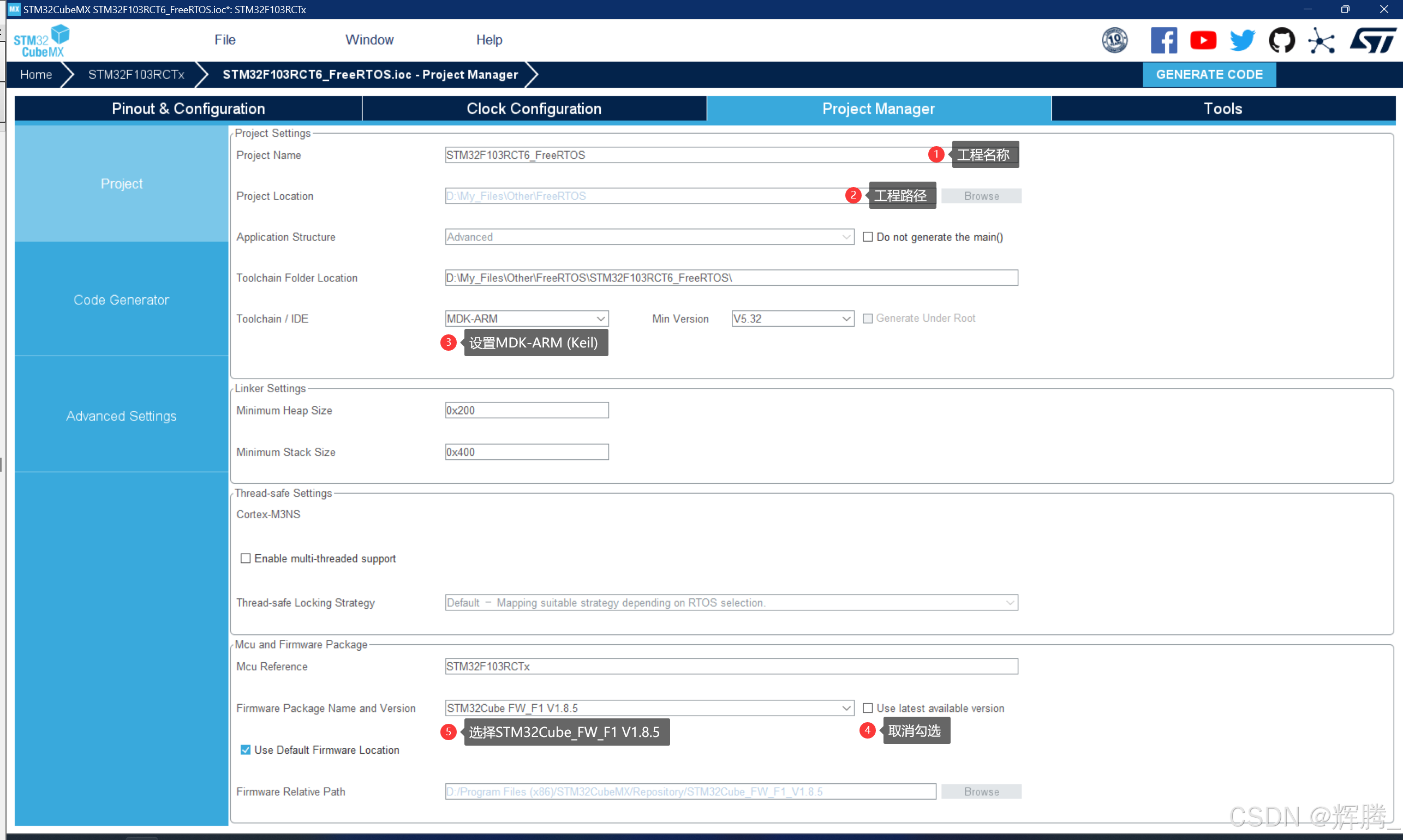

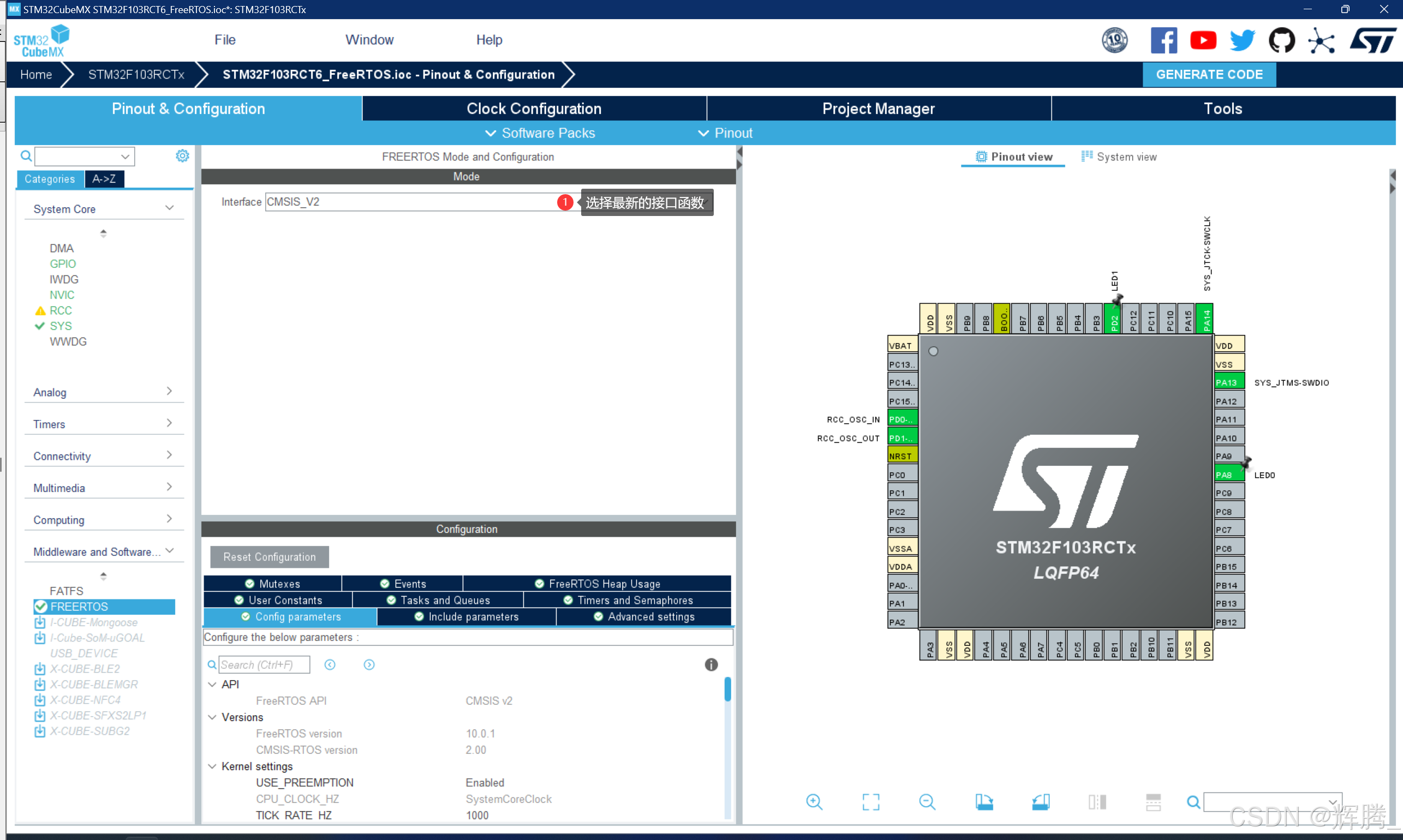

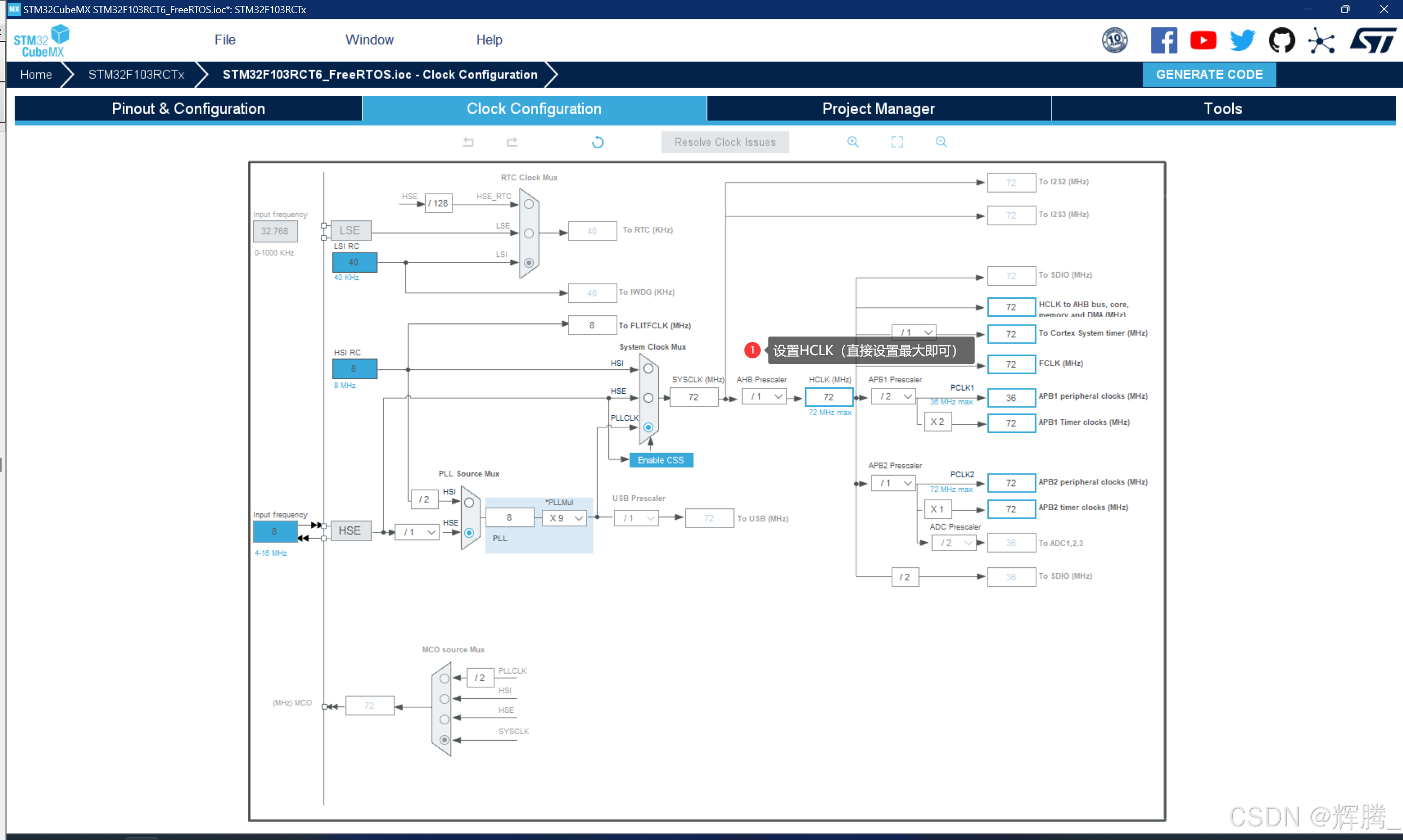

2.1. 配置STM32CubeMX

生成代码

2.2. 添加延时、外设代码

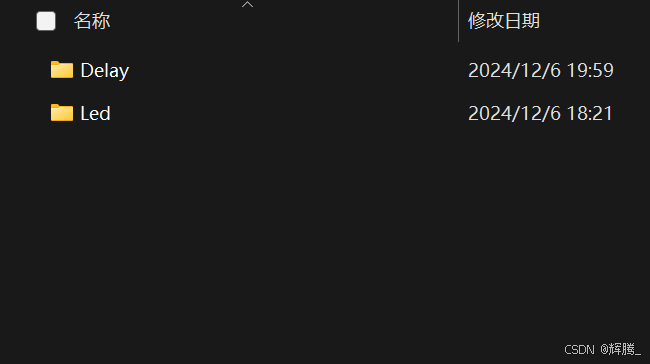

1. .\Drivers新建文件夹，取名BSP (或自拟)；
2. 新建以下文件夹和对应的.c和.h文件；

3. delay.h

#include "main.h"

#ifndef __DELAY_H
#define __DELAY_H

uint64_t system_get_ns(void); // 获得系统时间
void delay_us(uint32_t nus);  /* 延时nus */
void delay_ms(uint16_t nms);  /* 延时nms */

#endif

4. delay.c

#include "delay.h"

/**
 * @brief   获得系统时间(单位ns)
 * @param   无
 * @retval  系统时间(单位ns)
 */
uint64_t system_get_ns(void)
{

    extern TIM_HandleTypeDef htim6;
    TIM_HandleTypeDef *hHalTim = &htim6;

    uint64_t ns = HAL_GetTick(); // 获取系统启动以来的毫秒计数值
    uint64_t cnt;
    uint64_t reload;

    cnt = __HAL_TIM_GET_COUNTER(hHalTim);
    reload = __HAL_TIM_GET_AUTORELOAD(hHalTim);

    ns *= 1000000;
    ns += cnt * 1000000 / reload;
    return ns;
}

/**
 * @brief   延时nus
 * @param   nus: 要延时的us数.
 * @retval  无
 */
void delay_us(uint32_t nus)
{
    extern TIM_HandleTypeDef htim6;
    TIM_HandleTypeDef *hHalTim = &htim6;

    uint32_t ticks;
    uint32_t told, tnow, tcnt = 0;
    uint32_t reload = __HAL_TIM_GET_AUTORELOAD(hHalTim);

    ticks = nus * reload / (1000); /* 假设reload对应1ms */
    told = __HAL_TIM_GET_COUNTER(hHalTim);
    while (1)
    {
        tnow = __HAL_TIM_GET_COUNTER(hHalTim);
        if (tnow != told)
        {
            if (tnow > told)
            {
                tcnt += tnow - told;
            }
            else
            {
                tcnt += reload - told + tnow;
            }
            told = tnow;
            if (tcnt >= ticks)
            {
                break;
            }
        }
    }
}

// 延时nms
// nms:要延时的ms数
void delay_ms(uint16_t nms)
{
    uint32_t i;
    for (i = 0; i < nms; i++)
        delay_us(1000);
}

LED部分代码可忽略，在STM32CubeMX中配置相关引脚输出即可。

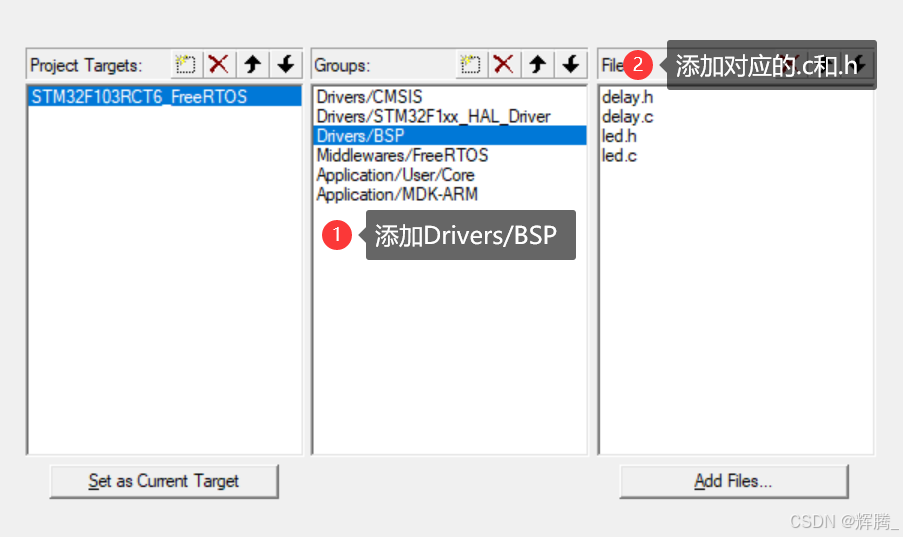

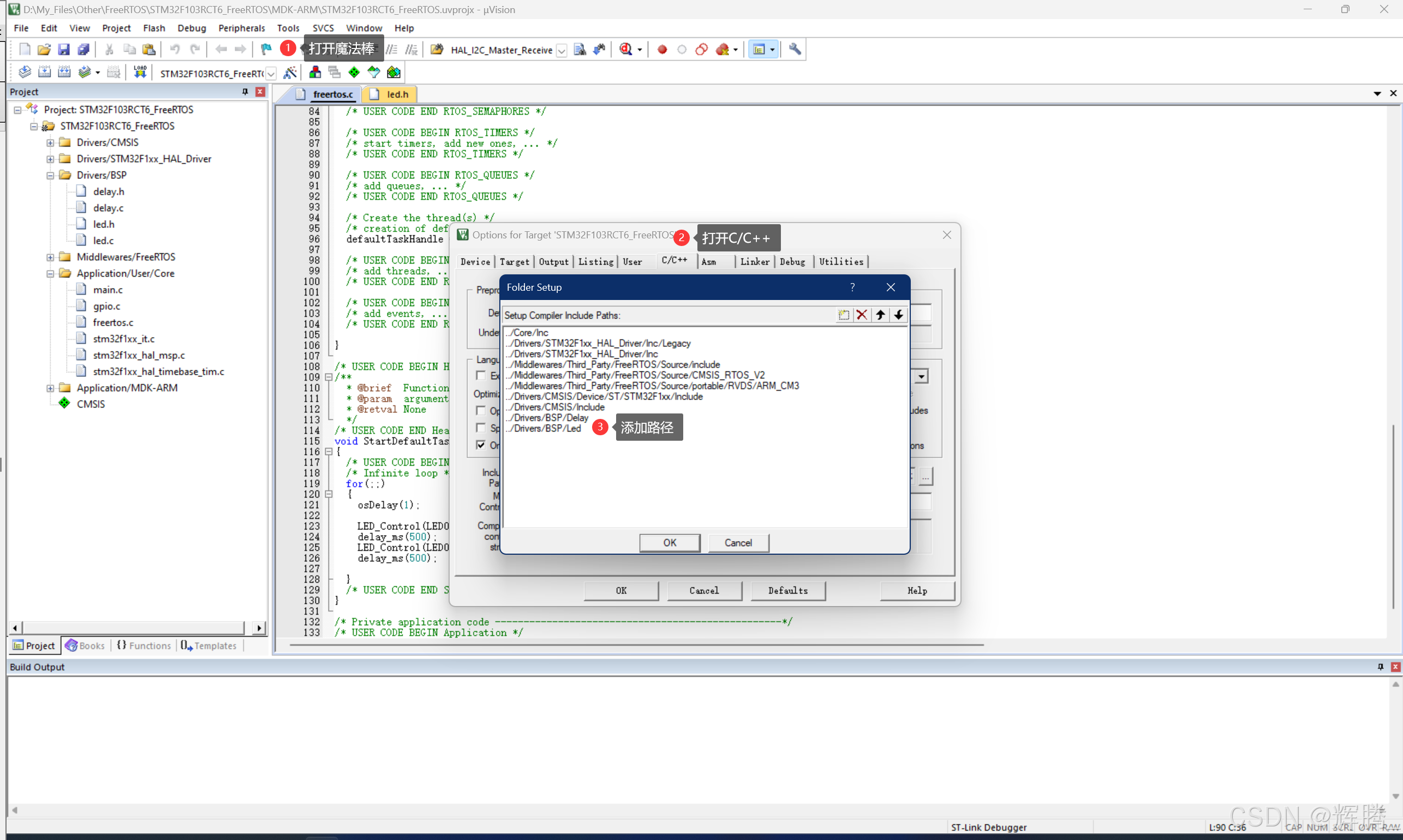

2.3. 添加路径，编译验证

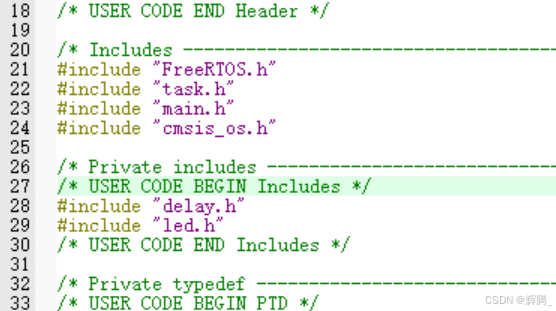

打开freertos.c添加头文件

#include "delay.h"
#include "led.h"

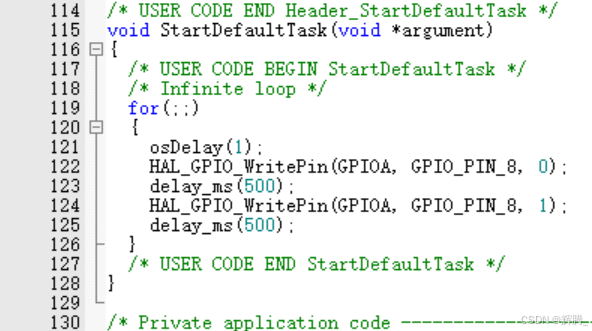

找到函数StartDefaultTask(void *argument)，添加以下内容：

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, 0);
delay_ms(500);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, 1);
delay_ms(500);

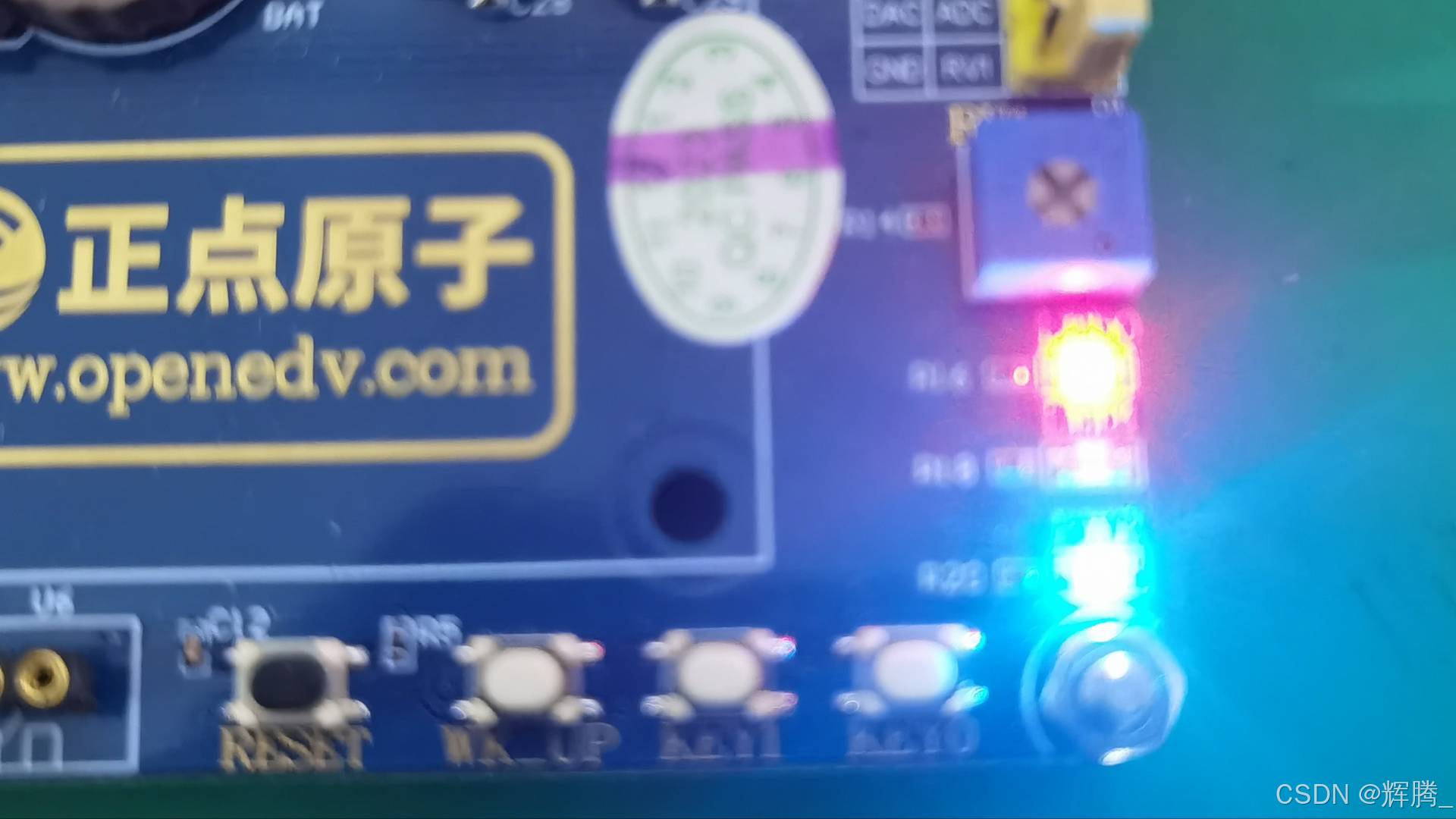

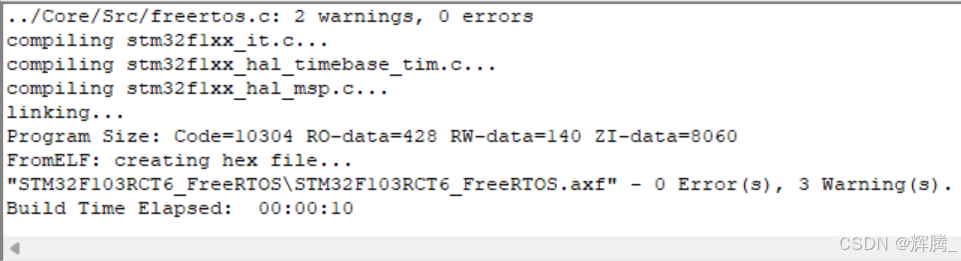

编译下载验证

至此，我们的工程模板创建完毕。
