ArcGIS--按属性提取--栅格数据文件指定数据

原创 已于 2024-01-21 22:09:57 修改 · 1.7w 阅读 · 115 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#arcgis

于 2022-09-17 13:25:09 首次发布
本文介绍如何使用ArcGIS的按属性提取工具从30米土地利用栅格数据中提取林地、灌木、草地、水体及湿地等地类代码的过程。

        本文以武汉大学30米土地利用为例，在地类代码为0、1、2、3、4、5、6、7、8、9的土地利用中，提取出我所需要的地类代码为2、3、4、5、9的地类。

         大佬略过。

步骤如下：

一、工具位置

ArcToolbox——Spatial Analst 工具——提取分析——按属性提取

二、双击按属性提取，设置参数

1：输入30米土地利用栅格文件

2：点击SQL，选择所需提取字段

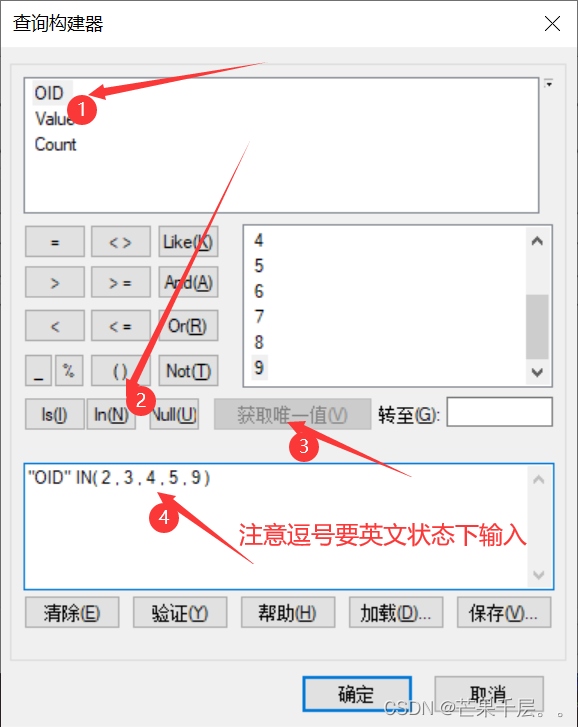

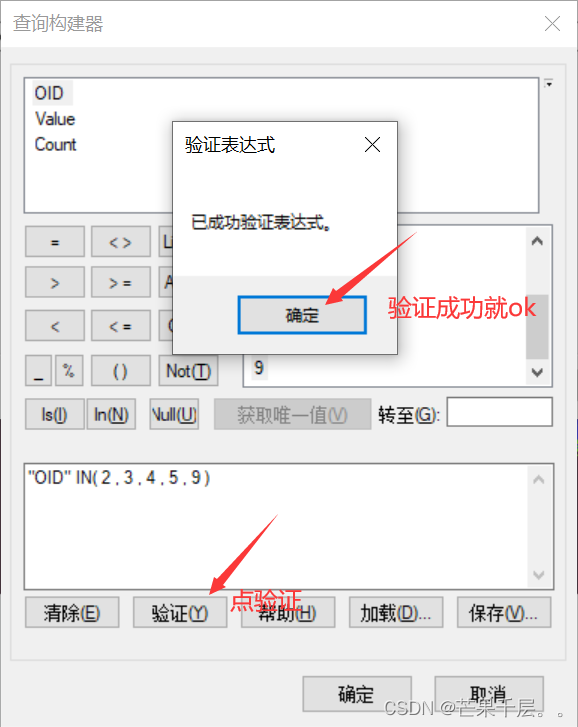

2.1于下图中，①选择所提取的字段；②选择Ln(N);③点击获取唯一值；④于括号中选择2,3,4,5,9（地类代码对应的土地利用分别为：林地、灌木、草地、水体、湿地）；最后点验证，看是否验证成功。

三．输出栅格

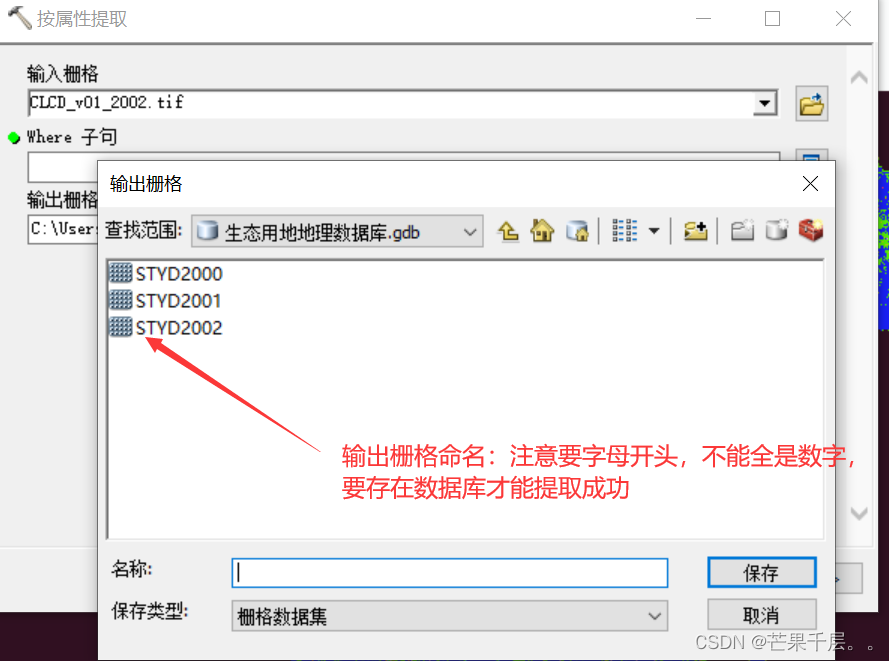

输出栅格最好存至地理数据库，最好不要以纯数字命名；最好开头带字母命名，才有可能提取成功。

四、最后想要的地类代码（2、3、4、5、9）就出来啦
