矩阵键盘控制数码管显示数字

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

一、实验要求

编程实现功能要求:开机黑屏;按下任意按键后，数码管上显示该键的键号(0~F);若没有新键按下，维持前次按键结果。

二、实验代码

代码如下（示例）：

//扫描法
#include"REGX52.H"
#define uint unsigned int
#define uchar unsigned char
uchar code SegCode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
uchar code ColumnCode[4]={0x0e,0x0d,0x0b,0x07};

void delay(uint ms)
{
	uint i;
	while(ms--)
	    for(i=0;i<113;i++);
}
uchar KeyScan()
{
	uint temp,row,column,i;//row行    column列
	P2=0xf0;
	temp=P2&0xf0;
	if(temp!=0xf0)
	{
		delay(10);
		temp=P2&0xf0;
		if(temp!=0xf0)
		{
			switch(temp)
			{
			   case 0x70:column=3;break;
			   case 0xb0:column=2;break;
			   case 0xd0:column=1;break;
			   case 0xe0:column=0;break;
			}
			P2=0x0f;
			for(i=0;i<4;i++)
			{
				if(ColumnCode[i]==P2)
				  row=i;
			}
			return row*4+column;
		}
	}
	else
		P2=0xff;
	return 16;
}

void main(void)
{
    uchar KeyNum;
	while(1)
	{
		KeyNum=KeyScan();
		if(KeyNum<16)
		    P1=SegCode[KeyNum];
		else
		    P1=0x8c;
	}
}

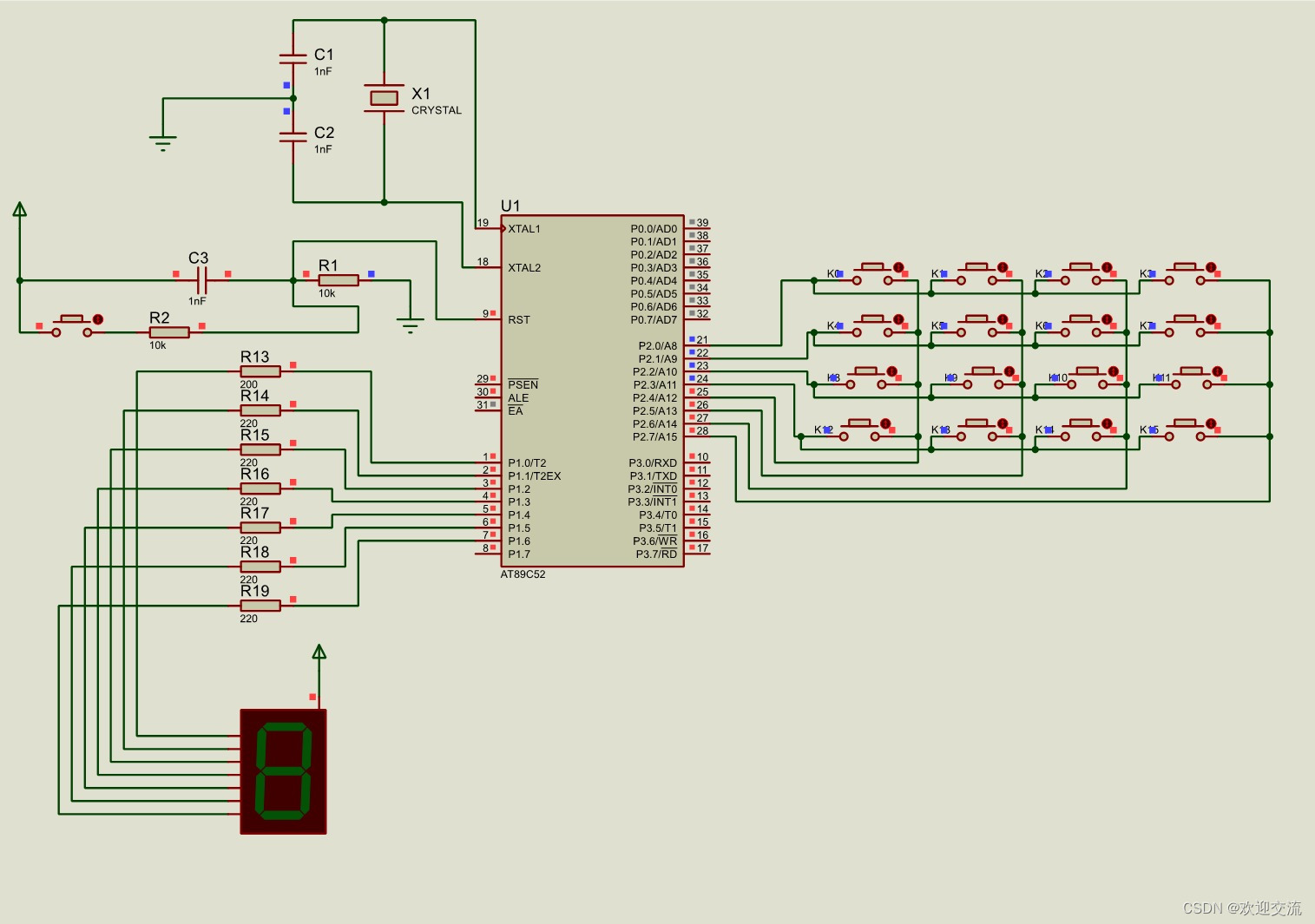

2.原理图

使用proteus8.13

总结

本次实验不是特别难，我所做的也只是一种方法而已。代码之路何其艰辛，条条大路通罗马，大家要是还有其他方法，可以在评论区留言。我期待与大家进行学习交流。
