kajiya毛发渲染算法&草丛和树叶的渲染算法

在计算机图形学中，毛发、草丛和树叶等细致结构的逼真渲染一直是一个挑战。传统的多边形渲染方法难以表现这些细小且复杂的几何细节。Kajiya 和 Kay 提出的毛发渲染算法，以及后续发展出来的草丛和树叶渲染技术，为解决这一问题提供了有效的方法。本文将详细讲解这些算法的原理及实现细节。

一、Kajiya的毛发渲染算法

Kajiya 和 Kay 在1989年提出的毛发渲染算法，被认为是毛发渲染领域的奠基性工作。他们的方法利用光线追踪技术，模拟光线与毛发相互作用的过程，以实现逼真的毛发效果。

1. 基本思想

毛发渲染的核心在于模拟光线在毛发中的传播和散射。Kajiya的算法主要考虑了以下几个方面：

光线与毛发的相交检测：确定光线与毛发的交点。

光线在毛发中的传播和散射：模拟光线在毛发中的反射和折射。

毛发的光学特性：考虑毛发的颜色、透明度和光泽度等特性。

2. 实现步骤

1. 毛发几何建模：

毛发通常被建模为细长的圆柱体或者多段线段。每根毛发可以通过一系列的控制点来定义其形状，并且可以使用曲线插值方法（如贝塞尔曲线）来平滑毛发。

2. 光线与毛发的相交：

对于每条光线，确定其是否与任何毛发相交。这可以通过计算光线与圆柱体或者线段的相交点来实现。常用的方法包括射线-圆柱体相交测试。

3. 光线传播与散射：

在毛发内部，光线可能会发生多次散射。Kajiya算法主要考虑了两种散射：前向散射和后向散射。前向散射是光线沿毛发方向继续传播，而后向散射是光线被反射回去。散射的强度和方向可以根据毛发的光学特性（如折射率和反射率）来计算。

4. 颜色计算：

在确定了光线与毛发的交点后，需要根据光线在毛发中的散射过程计算该点的颜色。这一步通常使用光照模型，如Phong模型或Cook-Torrance模型，以考虑环境光、散射光和反射光。

5. 颜色累积：

对于每条进入场景的光线，将沿途所有与毛发交互的颜色累积起来，得到最终的渲染颜色。

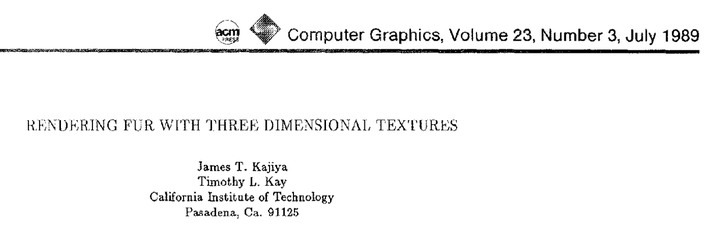

毛发渲染经典论文解读：

该文章引入了一种新的纹理映射类型——texel三维纹理映射，包含了表面框架（法线、切线和副法线）和照明模型的参数，这些参数自由分布在体积中。Texels不依赖于任何特定表面的几何体，而是用于表示在定义体积内的复杂表面集合。该文章讨论了如何生成用于表示毛发的texel，包括使用粒子系统来追踪毛发的轨迹，并在三维数组中留下密度和方向信息并详细介绍了如何通过蒙特卡洛抽样方法来近似计算光线与texel相交时的光亮度，包括光线与texel边界的交点计算、光线段的划分、阴影光线的发射以及亮度的计算。该文章为单根毛发提出了一个照明模型，包括漫反射和高光两部分，漫反射基于Lambert着色模型，而高光部分则是一个类似Phong反射模型的简化版本。

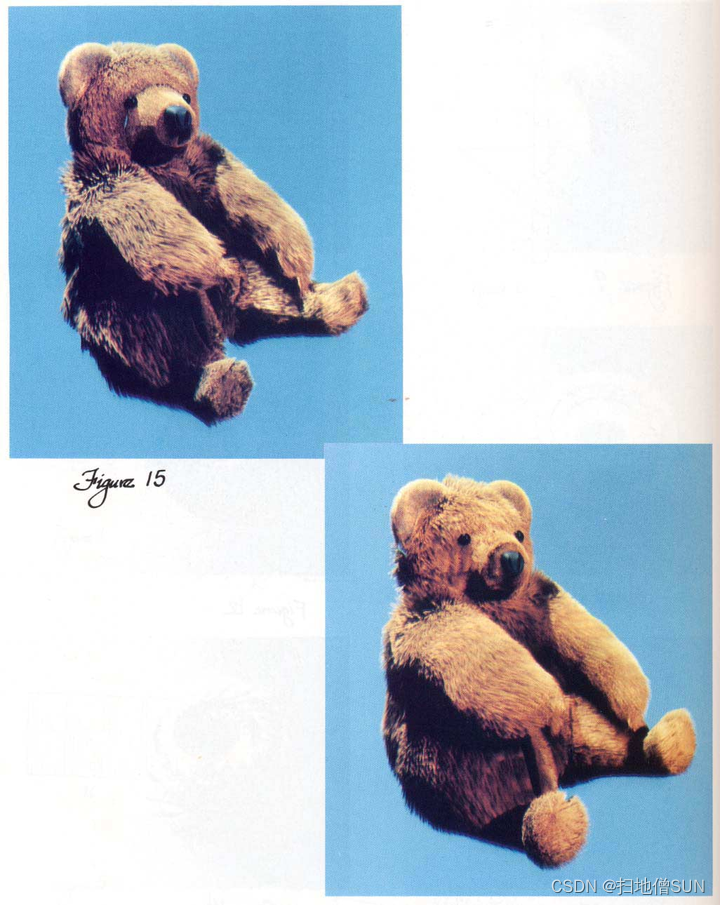

渲染效果图：

二、草丛和树叶的渲染算法

草丛和树叶的渲染与毛发渲染类似，也需要处理大量的细小结构和复杂的光线交互。然而，它们通常由片状结构组成，因此在几何建模和光线相交检测上有所不同。

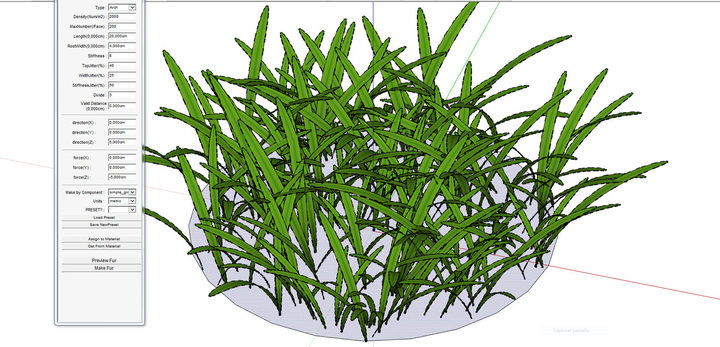

1. 草丛渲染

草丛通常由大量的草叶组成，每片草叶可以用简单的几何体（如三角形或四边形）来表示。渲染草丛的关键在于处理草叶之间的遮挡和光线散射。

实现步骤：

1. 草丛几何建模：

使用随机生成算法或者预定义的几何模型生成草丛。每片草叶的位置、方向和形状可以根据需要进行调整，以生成自然的草丛效果。

2. 光线与草叶的相交：

对于每条光线，确定其与草叶的交点。通常使用射线-三角形相交测试或者射线-四边形相交测试。

3. 遮挡关系处理：

由于草丛中的草叶密集且相互遮挡，需要考虑遮挡关系。可以使用深度缓冲区（z-buffer）技术或者排序算法来处理遮挡。

4. 颜色计算：

类似于毛发渲染，根据光线与草叶的交互过程计算交点处的颜色。可以使用简单的光照模型或者更复杂的双向反射分布函数（BRDF）模型。

5. 颜色累积：

对于每条光线，将其与草丛的所有交互结果进行累积，得到最终的渲染颜色。

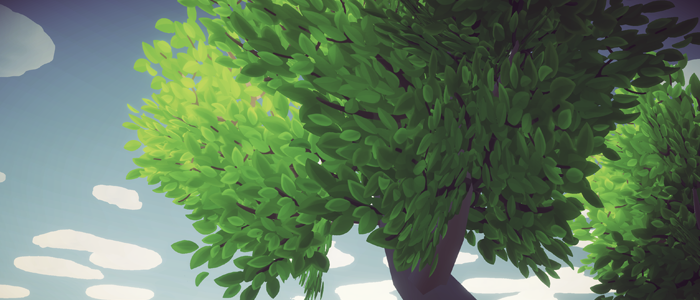

2. 树叶渲染

树叶的渲染与草丛类似，但树叶通常具有更复杂的几何形状和排列方式。渲染树叶的关键在于处理树叶的层次结构和透明度。

实现步骤：

1. 树叶几何建模：

树叶通常被建模为复杂的多边形。可以使用树木生成算法（如L-system）来生成树木和树叶的几何模型。

2. 光线与树叶的相交：

对于每条光线，确定其与树叶的交点。使用射线-多边形相交测试来实现。

3. 透明度处理：

树叶通常具有一定的透明度，需要考虑光线透过树叶的过程。可以使用alpha混合技术来处理透明度。

4. 颜色计算：

根据光线与树叶的交互过程计算交点处的颜色。考虑树叶的颜色、透明度和光泽度等特性。

5. 颜色累积：

对于每条光线，将其与树叶的所有交互结果进行累积，得到最终的渲染颜色。

Kajiya的毛发渲染算法以及草丛和树叶的渲染算法，通过模拟光线在这些复杂结构中的传播和散射，实现了逼真的渲染效果。这些算法在电影特效、游戏开发和虚拟现实等领域得到了广泛应用。尽管这些算法的计算量较大，但随着硬件性能的提升和算法的优化，其应用前景更加广阔。

希望本文能为读者提供对毛发、草丛和树叶渲染算法的深入理解，帮助大家在相关领域中实现更高质量的渲染效果。
