给大家看一份原理图一些思路

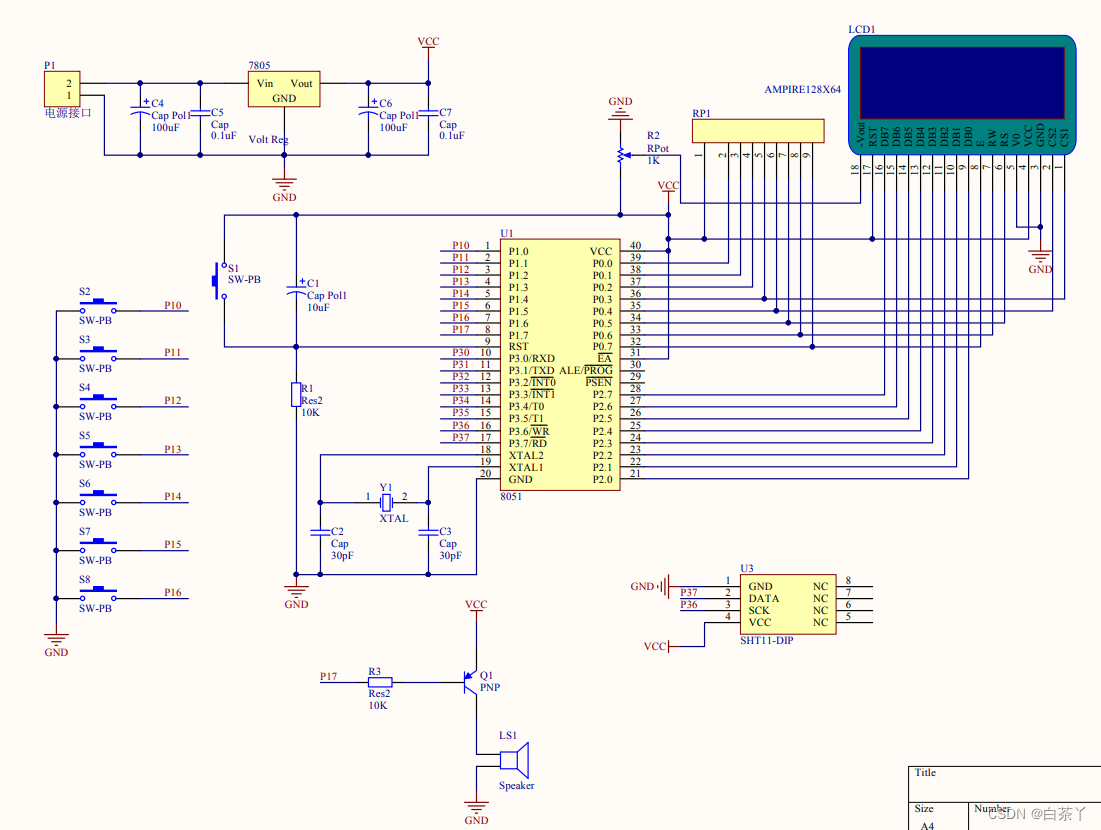

下面以此原理图为例

这是一份51单片机温湿度报警的原理图

我们第一步先看他的组成部分

单片机 电源 按键等

我们就一个一个看

首先单片机 8051（at89c51 at89c52 stc89c51 stc89c52 后面加RC的等等，都是51系列的单片机，区别在于一些功能不同，还有厂商不同）程序上通用，如需要更改的，查看对应的芯片手册，各个引脚是干什么用的，这些可以百度，知乎，优快云搜索

当我们看到不明白的器件或者是看不懂的地方 百度

我们先百度单片机的最小系统

我们就知道 晶振 电源 复位  每一个器件的型号为什么选这样的  比如 电解电容是10uf 网上太多了 包括为什么单片机P^0口需要上拉电阻

电源电路：



从电源接口进来，过C4 、C5电容滤波，再经过7805LDO芯片，C6、C7容滤波，出一个5V的VCC电源给单片机与LCD12864供电。

C4、C6为电解电容有极性，C5、C7为无极性电容

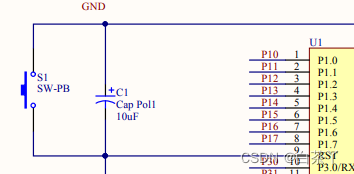

复位电路：

这是单片机最小系统的复位电路，接单片机的RST引脚，S1按下单片机复位

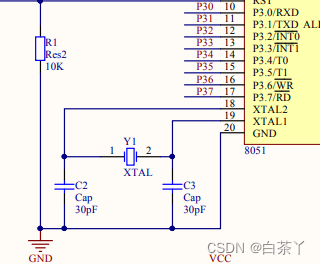

晶振电路：

这是单片机最小系统的晶振电路，接单片机的XTAL1 XTAL2引脚，给单片机产生时钟。

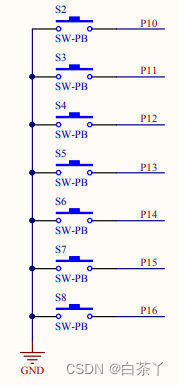

按键电路：

当按键按下时，会对应实现程序写的功能，每个按键功能与程序相关

报警电路：

单片机也是VCC供电都是5V，Q1为PNP型三极管，当P17输出高电平时，Q1不导通，LS1蜂鸣器不响，当P17输出低平时，Q1导通，LS1蜂鸣器响起报警。PNP型三极管的导通条件不懂的可以百度搜索，



检测电路：

U3为SHT11传感器，1脚GND，2脚DATA为信号传输脚（把检测到的型号传给MCU），3脚SCK时钟，4脚VCC供电。NC为不接（注：原理图的器件引脚要对应实际器件）

显示电路：

LCD12864液晶显示屏，购买器件时查看相对应的器件规格书，里面会有器件的参数以及每个引脚的功能介绍，也会有参考电路提供。这部分电路主要功能是显示单片机的工作状态，显示的内容与程序相关，一共用到2组IO口，P0、P2口。

关于LCD12864的具体的内容介绍可以百度搜索查看。

以上就是对此份原理图的基本功能分析，作为一个参考，给大家一些思路去理解原理图。
