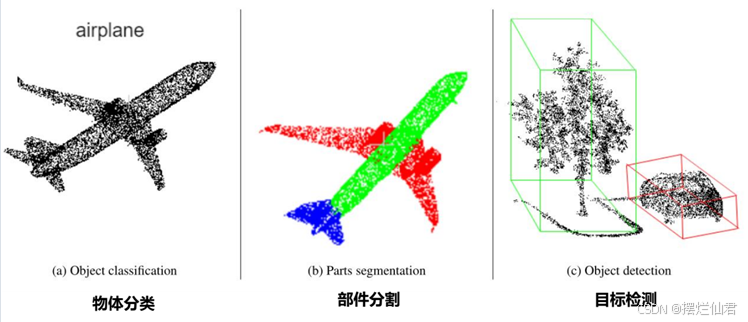

一、基本理论
三维重建的本质是将二维图像信息映射回三维空间。深度图像提供了场景表面每个像素点到相机的距离信息，这相当于在相机坐标系下对每个像素点赋予了深度值（Z坐标）。RGB图像则提供了对应像素点的颜色信息。然而，单张深度图只能描述从特定视角看到的局部表面几何。为了获得整个场景的完整三维表示，我们需要从多个不同视角捕捉图像和深度图。相机位姿（通常由一个3x3的旋转矩阵 R 和一个3x1的平移向量 t 组成，或者用4x4的齐次变换矩阵 T = [R | t; 0 0 0 | 1] 表示）则精确地定义了每个相机在世界坐标系中的位置和朝向（即相机坐标系相对于世界坐标系的变换关系）。合成点云的核心步骤就是利用这些位姿信息，将每个相机坐标系下计算出的点云转换到统一的世界坐标系中，并进行融合与优化。
二、数理推导
1. 从单张深度图生成局部点云 (Depth to Local Point Cloud)
对于每一对给定的RGB图像和深度图，以及相机的内参矩阵 K（内参矩阵 K 描述了相机自身的成像几何特性，包含焦距 f_x, f_y 和主点偏移 c_x, c_y），我们首先需要为深度图中的每个有效像素点重建其在相机坐标系下的三维坐标。相机坐标系通常以相机光心为原点，Z轴指向相机光轴方向（即拍摄方向）。深度图 D(u, v) 直接给出了图像平面上像素点 (u, v) 沿其视线方向到场景表面的距离 Z_c。
为了得到该点在相机坐标系下的完整3D坐标 (X_c, Y_c, Z_c)，我们需要进行逆投影变换。具体来说，像素坐标 (u, v) 对应于成像平面上的一个点。通过相机内参的逆变换 K^{-1}，我们可以将这个像素点映射回相机坐标系下的归一化成像平面（Z=1平面）上的一个点 (x_n, y_n, 1)。这个归一化坐标点本质上定义了从相机光心出发穿过像素 (u, v) 的视线方向向量。将该方向向量乘以从深度图中读取的实际深度值 D(u, v)（即 Z_c），就得到了该像素点对应的场景表面点在相机坐标系下的精确位置。数学上表示为：
[X_c, Y_c, Z_c]^T = D(u, v) * K^{-1} * [u, v, 1]^T
展开写为：
X_c = D(u, v) * (u - c_x) / f_x
Y_c = D(u, v) * (v - c_y) / f_y
Z_c = D(u, v)
其中 (u, v) 是像素坐标，D(u, v) 是该像素的深度值，f_x, f_y 是焦距（像素单位），(c_x, c_y) 是主点坐标（通常是图像中心）。这样，对于深度图中的每个有效像素，我们都计算出了一个对应的三维点 P_c = [X_c, Y_c, Z_c]^T，并可以关联上RGB图像中该像素的颜色 C = [R, G, B]^T。所有这样的点 {P_c, C} 构成了该视角下在相机坐标系中的局部点云。
2. 局部点云变换到世界坐标系 (Local to Global Transformation)
上一步得到的点云 {P_c} 是在各自相机的坐标系下定义的。为了将所有视角的点云融合成一个整体，我们必须将它们全部转换到一个共同的参考框架——世界坐标系。这正是相机位姿 T_wc 的作用。位姿 T_wc 通常表示从世界坐标系（World）到相机坐标系（Camera）的变换（即 P_c = T_wc * P_w）。因此，要将相机坐标系下的点 P_c 转换到世界坐标系下的点 P_w，我们需要应用位姿的逆变换 T_cw = T_wc^{-1}。这个逆变换同样可以分解为旋转 R_cw（或 R_wc^T）和平移 t_cw（或 -R_wc^T * t_wc）。
变换公式使用齐次坐标表示为：
[P_w; 1] = T_cw * [P_c; 1]
或者用分量的形式表示为：
P_w = R_cw * P_c + t_cw
其中 R_cw 是3x3的旋转矩阵（将点从相机坐标系旋转到世界坐标系），t_cw 是3x1的平移向量（表示相机光心在世界坐标系中的位置）。对局部点云中的每一个点 P_c 应用这个变换，就得到了该点在世界坐标系下的坐标 P_w。同时，该点保留其在RGB图像中对应的颜色信息 C。这样，对于每个视角 k，我们都得到了一个在世界坐标系下的局部点云 {P_w^k, C^k}。
3. 多视角点云融合与优化 （Multi-view Point Cloud Fusion and Refinement）
现在，我们拥有了来自 N 个不同视角的、都位于世界坐标系下的点云集合 { {P_w^1, C^1}, {P_w^2, C^2}, ..., {P_w^N, C^N} }。最直接简单的融合方式是将所有这些点云集合直接拼接（Concatenate）起来：P_global = P_w^1 ∪ P_w^2 ∪ ... ∪ P_w^N。然而，这种原始拼接的结果通常非常不理想，主要存在几个关键问题：首先，多个视角观测到的场景表面区域存在大量重叠，导致点云在这些区域极其稠密，造成冗余；其次，深度图本身包含噪声（传感器噪声、匹配误差、遮挡边界模糊等），会产生错误的离群点（Outliers）；再者，不同视角点云的配准精度依赖于位姿估计的准确性，如果位姿存在误差（这在SLAM/VO中是常见的），点云之间会出现错位（Misalignment），表现为“重影”或模糊的表面。
因此，融合过程必须包含精心的处理步骤：
-
点云配准（Registration - 处理位姿误差）：如果位姿估计不够精确（例如仅来自视觉里程计存在累积漂移），直接变换融合的点云会出现明显的错位。这时需要使用点云配准算法（如著名的迭代最近点算法 - Iterative Closest Point, ICP）来进一步优化点云之间的相对位置。ICP算法迭代地为两个点云寻找对应点（通常是最近邻点），然后求解最优的刚体变换（旋转
R_reg和平移t_reg）来最小化对应点之间的距离平方和：min Σ ||(R_reg * P_i + t_reg) - Q_i||^2，其中P_i是源点云的点，Q_i是目标点云中与P_i对应的点。这个过程可以针对所有视角的点云进行全局优化（如使用姿态图优化 Pose Graph Optimization 结合点云约束），或者对相邻视角的点云进行两两配准后再融合。配准的目的是消除位姿误差带来的点云错位，使来自不同视角的、描述同一物理表面的点尽可能重合。 -
离群点去除（Outlier Removal - 处理深度噪声）：深度图噪声会产生孤立的、远离真实表面的点。统计离群点去除（Statistical Outlier Removal, SOR）是一种有效的方法。它计算每个点
P_i到其k个最近邻点的平均距离d_i。然后计算整个点云或局部区域内这些平均距离的均值μ和标准差σ。那些满足条件|d_i - μ| > α * σ（α是一个阈值，通常取 1.0 到 3.0）的点被认为是离群点并被移除。公式化表达即移除满足d_i > μ + βσ的点（β是标准差倍数阈值）。 -
下采样（Downsampling - 处理冗余）：重叠区域导致点云密度过高。体素网格（Voxel Grid）下采样是一种保持空间分布均匀性的有效方法。它将三维空间划分为微小的立方体（体素）。对于落入同一个体素内的所有点，计算它们的重心（或随机选择一个点）作为代表点，替代该体素内的所有原始点。这显著减少了点的数量，同时保持了场景的主要几何结构特征。下采样网格的大小（体素边长）是一个关键参数，需要在保留细节和减少数据量之间权衡。
-
其他可选优化：根据应用需求，可能还需要进行平滑滤波（如移动最小二乘 MLS 平滑）、法线估计（用于表面重建或渲染）等操作。
4. 结果与输出
经过上述配准（如果需要）、离群点去除和下采样等关键融合与优化步骤后，最终得到的 P_global 集合就是合成的高质量、全局一致的三维点云图。这个点云中的每个点都包含其世界坐标 (X_w, Y_w, Z_w) 和（通常）从原始RGB图像继承来的颜色信息 (R, G, B)。这个点云可以直接用于可视化、测量，或者作为后续处理（如网格重建 Mesh Reconstruction、场景理解、定位与导航 SLAM）的基础数据。
三、代码详解
import numpy as np
import open3d as o3d
from typing import List, Tuple
def depth_to_point_cloud(depth_map: np.ndarray,
color_image: np.ndarray,
K: np.ndarray) -> o3d.geometry.PointCloud:
"""
将深度图转换为相机坐标系下的点云（带颜色）
参数:
depth_map: HxW深度图（单位：米）
color_image: HxWx3 RGB彩色图像（0-255）
K: 3x3相机内参矩阵 [[fx, 0, cx], [0, fy, cy], [0, 0, 1]]
返回:
open3d点云对象（相机坐标系）
"""
# 验证输入尺寸
assert depth_map.shape[:2] == color_image.shape[:2], "深度图与彩色图尺寸不匹配"
# 创建像素网格坐标 (u, v)
height, width = depth_map.shape
u = np.arange(width)
v = np.arange(height)
uu, vv = np.meshgrid(u, v)
# 将像素坐标转换为齐次坐标 (u, v, 1)
pixels_homogeneous = np.stack([uu, vv, np.ones_like(uu)], axis=-1)
# 计算归一化坐标：K^{-1} * [u, v, 1]^T
K_inv = np.linalg.inv(K)
normalized_coords = np.dot(pixels_homogeneous, K_inv.T)
# 计算相机坐标系下的3D点：P_c = depth * (K^{-1} * [u, v, 1]^T)
points_camera = normalized_coords * depth_map[..., np.newaxis]
# 创建Open3D点云对象
pcd = o3d.geometry.PointCloud()
pcd.points = o3d.utility.Vector3dVector(points_camera.reshape(-1, 3))
# 添加颜色信息（归一化到0-1）
colors = color_image.reshape(-1, 3) / 255.0
pcd.colors = o3d.utility.Vector3dVector(colors)
return pcd
def transform_point_cloud(pcd: o3d.geometry.PointCloud,
T_wc: np.ndarray) -> o3d.geometry.PointCloud:
"""
将点云从相机坐标系变换到世界坐标系
参数:
pcd: 输入点云（相机坐标系）
T_wc: 4x4变换矩阵（世界坐标系->相机坐标系）
返回:
变换后的点云（世界坐标系）
"""
# 计算逆变换：T_cw = T_wc^{-1} (相机坐标系->世界坐标系)
T_cw = np.linalg.inv(T_wc)
# 应用变换
transformed_pcd = pcd.transform(T_cw)
return transformed_pcd
def fuse_multiview_pointclouds(rgb_images: List[np.ndarray],
depth_maps: List[np.ndarray],
poses: List[np.ndarray],
K: np.ndarray,
voxel_size: float = 0.01,
nb_neighbors: int = 50,
std_ratio: float = 1.0) -> o3d.geometry.PointCloud:
"""
融合多视角点云并优化
参数:
rgb_images: RGB图像列表 [HxWx3]
depth_maps: 深度图列表 [HxW]（单位：米）
poses: 相机位姿列表 [4x4] (T_wc: 世界->相机)
K: 3x3相机内参矩阵
voxel_size: 体素下采样尺寸（米）
nb_neighbors: 离群点去除的邻域点数
std_ratio: 离群点去除的标准差倍数
返回:
融合优化后的全局点云
"""
# 存储所有视角的点云
all_clouds = []
# 处理每个视角
for i in range(len(rgb_images)):
# 1. 从深度图生成相机坐标系点云
pcd_cam = depth_to_point_cloud(depth_maps[i], rgb_images[i], K)
# 2. 转换到世界坐标系
pcd_world = transform_point_cloud(pcd_cam, poses[i])
# 添加到集合
all_clouds.append(pcd_world)
# 3. 合并所有点云
combined_pcd = o3d.geometry.PointCloud()
for pcd in all_clouds:
combined_pcd += pcd
# 4. 体素下采样（减少点云密度）
if voxel_size > 0:
combined_pcd = combined_pcd.voxel_down_sample(voxel_size)
# 5. 离群点去除（消除噪声）
if nb_neighbors > 0:
combined_pcd, _ = combined_pcd.remove_statistical_outlier(
nb_neighbors=nb_neighbors,
std_ratio=std_ratio
)
return combined_pcd
# ------------------- 示例使用代码 -------------------
if __name__ == "__main__":
# 模拟数据（实际应用中从文件加载真实数据）
num_views = 5 # 假设有5个视角
# 相机内参矩阵（示例值）
K = np.array([
[525.0, 0, 320.0],
[0, 525.0, 240.0],
[0, 0, 1]
])
# 生成模拟数据
rgb_images = [np.random.randint(0, 256, (480, 640, 3), dtype=np.uint8) for _ in range(num_views)]
depth_maps = [np.random.rand(480, 640).astype(np.float32) for _ in range(num_views)]
# 生成模拟位姿（沿x轴移动）
poses = []
for i in range(num_views):
T = np.eye(4)
T[:3, 3] = [i * 0.5, 0, 0] # 每帧沿x轴移动0.5米
poses.append(T)
# 融合点云
fused_pcd = fuse_multiview_pointclouds(
rgb_images,
depth_maps,
poses,
K,
voxel_size=0.02, # 2cm体素
nb_neighbors=30, # 邻域点数
std_ratio=1.5 # 标准差倍数
)
# 保存并可视化
o3d.io.write_point_cloud("fused_cloud.ply", fused_pcd)
o3d.visualization.draw_geometries([fused_pcd])
1. 深度图到点云转换 (depth_to_point_cloud)
数学原理：
# 像素坐标 -> 齐次坐标
pixels_homogeneous = [u, v, 1]
# 逆投影: normalized_coords = K⁻¹ * [u, v, 1]ᵀ
normalized_coords = np.dot(pixels_homogeneous, K_inv.T)
# 3D点计算: P_c = depth * normalized_coords
points_camera = normalized_coords * depth_map[..., np.newaxis]
实现细节：
-
使用
np.meshgrid生成像素网格坐标 -
通过内参矩阵的逆
K_inv实现逆投影变换 -
深度值直接作为缩放因子计算3D坐标
-
颜色信息从RGB图像中提取并归一化
2. 坐标系变换 (transform_point_cloud)
数学原理：
# 位姿矩阵求逆: T_cw = T_wc⁻¹
T_cw = np.linalg.inv(T_wc)
# 点云变换: P_w = T_cw * P_c
transformed_pcd = pcd.transform(T_cw)
实现细节：
-
输入位姿
T_wc是世界坐标系到相机坐标系的变换 -
通过矩阵求逆得到
T_cw（相机到世界） -
使用Open3D的
transform()方法高效应用变换
3. 多视角融合 (fuse_multiview_pointclouds)
处理流程：
-
循环处理每个视角：
-
转换深度图为点云
-
变换到世界坐标系
-
-
点云合并：
combined_pcd = o3d.geometry.PointCloud()
for pcd in all_clouds:
combined_pcd += pcd # 点云叠加
-
体素下采样：
combined_pcd = combined_pcd.voxel_down_sample(voxel_size) -
离群点去除：
combined_pcd.remove_statistical_outlier(nb_neighbors, std_ratio)-
计算每个点邻域（nb_neighbors个点）的距离统计
-
移除超过
μ + βσ的点（β=std_ratio）
-
4. 参数调优建议
| 参数 | 典型值 | 作用 | 调整建议 |
|---|---|---|---|
voxel_size | 0.005-0.05 m 0.005-0.05 米 | 控制点云密度 | 值↑→点云更稀疏 |
nb_neighbors | 20-100 | 邻域大小 | 值↑→更严格噪声过滤 |
std_ratio | 1.0-3.0 | 离群点阈值 | 值↑→保留更多点 |
