BMS硬件工程师的「求生指南」：提升效率的9类软件工具推荐

作为BMS（电池管理系统）硬件工程师，我们每天都在与复杂的电池模型、电路设计和嵌入式开发打交道。在这个软硬结合的领域，选择合适的软件工具往往能让我们事半功倍。本文将从实际工程经验出发，为你梳理BMS开发全流程中必备的软件工具，助你打造高效开发闭环。

一、电路设计与仿真三剑客

1. Altium Designer

• 核心价值：全流程PCB设计解决方案

• BMS应用：

  • 多层PCB布局（主控板、AFE采集板）

  • 差分对布线（CAN总线、SPI通信）

  • 设计规则检查（间距、载流能力）

• 实战技巧：

  • 使用Room功能实现模块化布局

  • 创建自定义BMS元件库（AFE芯片、电流传感器）

  • 3D模型集成检查机械干涉

2. LTspice

---

二、嵌入式开发黄金搭档

4. Keil MDK

5. VS Code + PlatformIO

三、数据分析与可视化利器

6. MATLAB/Simulink

• 核心价值：免费高性能SPICE仿真工具

• BMS应用：

  • 预充电电路瞬态分析

  • MOSFET开关损耗仿真

  • 滤波器参数优化

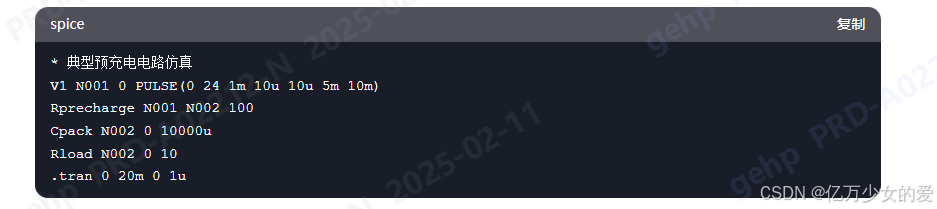

• 案例演示：

• 3. TINA-TI

• 核心价值：TI官方电路仿真平台

• 特色功能：

  • 电池模型库（Li-ion/NiMH等）

  • BQ系列芯片评估板仿真

  • 热仿真分析（结合TJ计算）

• 开发流程：

  1. 基于STM32/Infineon创建工程

  2. 配置BMS专用外设：

     • ADC多通道扫描（电芯电压采集）

     • PWM输出（主动均衡控制）

     • CAN通信协议栈集成

  3. 实时调试SOX估算算法

• 现代开发组合：

  • 支持ESP32、NXP等平台

  • 集成FreeRTOS调试插件

  • Git版本控制无缝衔接

• 实用插件：

  • Serial Monitor（串口数据分析）

  • CMake Tools（构建系统管理）

  • Doxygen Documentation（代码文档生成）

• BMS应用场景：

  • 电池参数辨识（OCV-SOC曲线拟合）

  • 卡尔曼滤波算法验证

  • 系统级HIL仿真

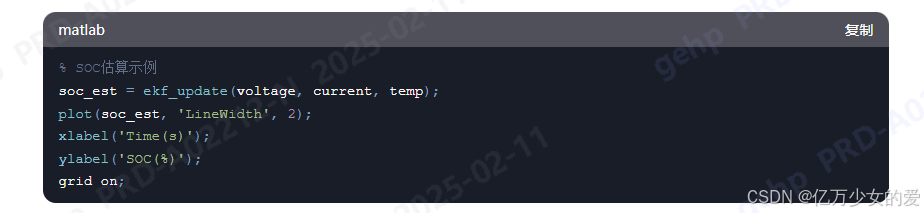

• 示例代码：

7. Python数据分析栈

推荐工具链：

• Jupyter Lab：交互式数据分析

• Pandas：处理CANoe导出的CSV数据

• Matplotlib/Seaborn：可视化报表生成

• Scipy：等效电路模型参数拟合

典型应用：

• 循环寿命测试数据分析

• 温度场分布热力图生成

• 故障模式统计分析

---

四、版本控制与协同开发

8. Git + GitLab

---

五、专业电池仿真工具

9. COMSOL Multiphysics

10. ANSYS Twin Builder

• BMS开发最佳实践：

  1. 主干分支：release（发布版本）

  2. 开发分支：dev（功能开发）

  3. 特性分支：feature/均衡算法

• 关键配置：

  • .gitignore排除临时文件

  • 使用submodule管理硬件库

  • CI/CD自动化构建Hex文件

• 高级应用：

  • 电化学-热耦合仿真

  • 电池组热失控传播模拟

  • 结构应力分析（模组装配）

• 数字孪生应用：

  • 基于实测数据的模型校准

  • 系统级寿命预测

  • 虚拟标定测试

六、效率提升锦囊

1. 串口调试神器：

   • QCOM：国产免费工具，支持Modbus解析

   • CANoe：汽车电子黄金标准（需License）

2. 文档管理：

   • Draw.io：绘制系统架构图

   • Typora：编写技术文档

3. 知识管理：

   • Obsidian：构建BMS知识图谱

   • Xmind：设计需求分解

---

七、工具链搭建建议

TIP：欢迎在评论区分享你的"私藏工具"，共同完善BMS开发者的工具箱！

---

工欲善其事，必先利其器。在BMS这个多学科交叉领域，合理的工具选择能显著提升开发效率。建议读者：定期评估工具链，保持对新技术的敏感度，同时避免陷入"工具崇拜"的误区。真正的核心竞争力，永远是工程师对BMS系统本质的深刻理解。

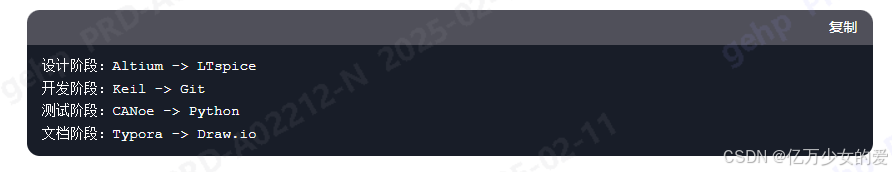

1. 建立标准化工具链（示例）：

2. 定期更新工具版本（注意兼容性）

3. 制作内部工具使用手册（含常见故障处理）
