DHCP(详解)+实验（基于Csico设备）

Csico模式讲解

在讲解dhcp之前先来回顾一下Csico设备的三种模式

> 用户模式 在这个模式下可以进行有限的查看和测试，但是不能修改和重启设备
# 特权模式 在这个模式下可以进行完整的查看和测试 并且允许恢复出厂设置和重启
(xxxx) 各种配置模式 在()中的内容就是提示你当前在什么模块下，下面列出常见的子配置模式
R1(config)# 全局配置模式，可以配置设备的属性 比如设备名称 并且只有全局配置模式才可以进入到其他的子配置模式
R1(config-if)# 接口配置模式，可以配置这个接口的属性 比如接口ip地址，接口状态
R1(dhcp-config)# DHCP配置模式，可以修改这个DHCP池的属性
下面我就不一一列举了用到了再说

DHCP原理

英文 Dynamic host configuration Protocol 动态主机设置协议 基于UDP进行工作的

是用于内部网络动态的分配ip的一种协议 dhcp是用来给设备自动分配ip地址的，我们几乎天天都用得到

主要用于内部网络或者网络提供商自动分配ip地址；给网络管理员用于管理内部网络的一种工具

使用dhcp的优点：

1. 可以减少管理员的工作量；
2. 避免ip冲突
3. 提高ip地址的使用率

dhcp的运行流程：

dhcp客户端在局域网中发起一个DHCP discovery包，主要用于发现DHCP服务器

dhcp服务器用于收到discovery包，回应客户端offer包，用于表示我能够给你提供ip地址

客户端收到offer包，发送request包请求ip地址

服务端发送ack包，确认信息

dhcp可以给网络设备提供：1.IP地址 2.子网掩码 3.网关地址 4.DNS服务器地址 5.租约时间

租约： 获得ip地址的使用时间，获得ip地址时租约被激活并更新其地址租约；当租约到期或者删除时租约停止

我们需要在地址池中定义作用域和排除范围，剩下的地址形成可用地址池

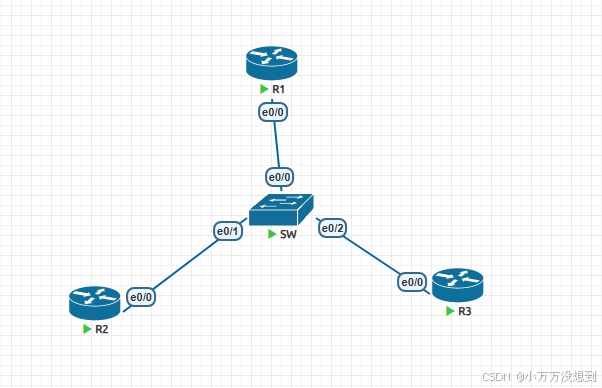

DHCP实验拓扑图

# 配置R1作为dhcp服务器
R1> en
R1# conf t
R1(config)# int e0/0
R1(config-if)# ip add 192.168.1.1 255.255.255.0
R1(config-if)# no sh
R1(config-if)# ip dhcp pool wanli
R1(dhcp-config)# network 192.168.1.0 /24
R1(dhcp-config)# default-router 192.168.1.1
R1(dhcp-config)# dns-server 114.114.114.114
R1(dhcp-config)# lease 1
R1(dhcp-config)# exit
R1(config)# ip dhcp excluded-address 192.168.1.1
# 配置R2 R3作为dhcp的客户端地址
R2> en
R2# conf t
R2(config)# int e0/0
R2(config-if)#ip add dhcp
R2(config-if)#no sh
=============================
R3> en
R3# conf t
R3(config)# int e0/0
R3(config-if)#ip add dhcp
R3(config-if)#no sh
