RS485与MUDBOS通信

RS485

TTL电平信号转为差分信号

物理层

                                RE控制接收模式（低电平有限）           DE 控制发送模式

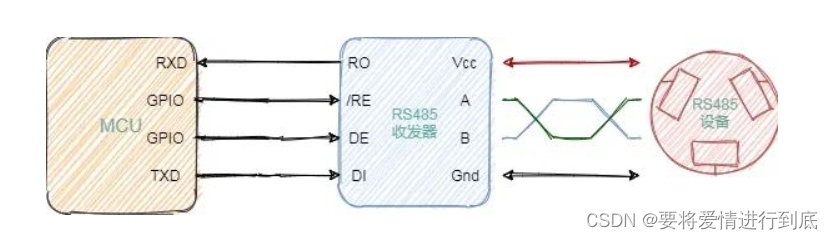

在实际中，通过一个GPIO线控制     DE          RE

1. 主机的GPIO会控制RS-485收发器的DE管脚，设置发送模式，
2. 从TXD线向RS-485收发器的数据（D或DI）线发送一个字节，收发器将在A和B线上将单端UART位流转换为差分位流，数据离开收发器后。
3. 主机立即将收发器的模式切换为接收模式。

1. 从机控制RS-485收发器的/RE管脚，设置为接收模式，
2. 接收主机发送的比特流，将其转换为单端信号，通过从机的UART RXD线接收，当从机准备好响应时，它按主机原来的方式进行发送，而主机变为接收。

电平状态：

                         A > B 逻辑‘1’ 电平差+200mv

                        A < B 逻辑‘0’ 电平差-200mv

如何实现RS-485/422多点通讯

RS-485总线上任何时候只能有一发送器发送。半双工方式，主从只能一个发。全双工方式，主站总可发送，从站只能有一个发送。

#include "sys.h"
#include "rs485.h"
#include "delay.h"

#ifdef EN_USART2_RX   	//如果使能了接收


//接收缓存区
u8 RS485_RX_BUF[64];  	//接收缓冲,最大64个字节.
//接收到的数据长度
u8 RS485_RX_CNT=0;

void USART2_IRQHandler(void)
{
	u8 res;

 	if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET) //接收到数据
	{

		res =USART_ReceiveData(USART2); 	//读取接收到的数据
		if(RS485_RX_CNT<64)
		{
			RS485_RX_BUF[RS485_RX_CNT]=res;		//记录接收到的值
			RS485_RX_CNT++;						//接收数据增加1
		}
	}
}
#endif
//初始化IO 串口2
//pclk1:PCLK1时钟频率(Mhz)
//bound:波特率
void RS485_Init(u32 bound)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  USART_InitTypeDef USART_InitStructure;
 	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE);//使能GPIOA,D时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;				 //PD7端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOD, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	//PA2
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;//PA3
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);

	RCC_APB1PeriphResetCmd(RCC_APB1Periph_USART2,ENABLE);//复位串口2
	RCC_APB1PeriphResetCmd(RCC_APB1Periph_USART2,DISABLE);//停止复位


 #ifdef EN_USART2_RX		  	//如果使能了接收
	USART_InitStructure.USART_BaudRate = bound;//波特率设置
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位数据长度
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;///奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//收发模式

  USART_Init(USART2, &USART_InitStructure); ; //初始化串口

	NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn; //使能串口2中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3; //先占优先级2级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //从优先级2级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道
	NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器

  USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启中断

  USART_Cmd(USART2, ENABLE);                    //使能串口

 #endif

  RS485_TX_EN=0;			//默认为接收模式

}

//RS485发送len个字节.
//buf:发送区首地址
//len:发送的字节数(为了和本代码的接收匹配,这里建议不要超过64个字节)
void RS485_Send_Data(u8 *buf,u8 len)
{
	u8 t;
	RS485_TX_EN=1;			//设置为发送模式
  	for(t=0;t<len;t++)		//循环发送数据
	{
		while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
		USART_SendData(USART2,buf[t]);
	}

	while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
	RS485_RX_CNT=0;
	RS485_TX_EN=0;				//设置为接收模式
}
//RS485查询接收到的数据
//buf:接收缓存首地址
//len:读到的数据长度
void RS485_Receive_Data(u8 *buf,u8 *len)
{
	u8 rxlen=RS485_RX_CNT;
	u8 i=0;
	*len=0;				//默认为0
	delay_ms(10);		//等待10ms,连续超过10ms没有接收到一个数据,则认为接收结束
	if(rxlen==RS485_RX_CNT&&rxlen)//接收到了数据,且接收完成了
	{
		for(i=0;i<rxlen;i++)
		{
			buf[i]=RS485_RX_BUF[i];
		}
		*len=RS485_RX_CNT;	//记录本次数据长度
		RS485_RX_CNT=0;		//清零
	}
}

• RS485_Init 函数为 485 通信初始化函数，其实基本上就是在配置串口 2，只是把 PD7 也顺带配置了，用于控制 SP3485 的收发。同时如果使能中断接收的话，会执行串口 2 的中断接收配置。
• USART2_IRQHandler 函数用于中断接收来自 485 总线的数据，将其存放在 RS485_RX_BUF 里面。
• 最后 RS485_Send_Data 和RS485_Receive_Data 这两个函数用来发送数据到 485 总线和读取从 485 总线收到的数据。

MUDBOS通信

应用层协议           请求/应答      主/从        类似IIC             高位先发

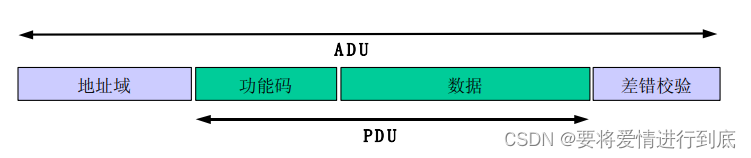

PDU:与基础通信层无关的简单协议数据单元

ADU:特定总线或网络上 的 MODBUS 协议映射能够在应用数据单元

设备地址：1个字节，范围是0~255之间。0是广播地址，1~247是从站设备地址。

功能码：1个字节，包括公共(1~65)，自定义码

数据域：0~252字节，其长度和内容由功能码决定。功能码不同，数据部分的定义不尽相同。

校验：2个字节，由发送设备计算，将校验码之前的数据按照CRC16算法进行计算，生成2个字节的数据，放置于发送信息的尾部。接受信息的设备再重新计算接收到的信息的CRC码，比较计算得到的CRC码是否与接收到的相符，如果不相符，则表明数据在传输过程中出错。通过数据校验增加了系统的安全与效率。

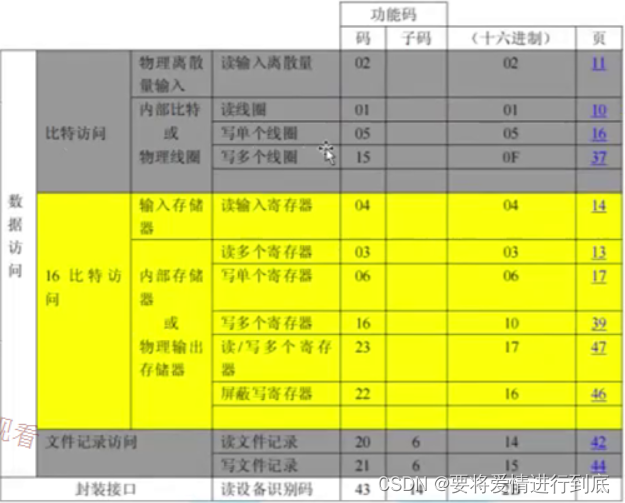

  常用的功能码

应用1：主机要    控制(写)      从机        灯/ 蜂鸣器/继电器(布尔值【单比特就能处理】)

       ------------- 就可以使用05/15功能码

应用 2: 主机要    读取 (读)     从机       传感器     的值（这个就需要16比特数据）

       --------------选择功能码:03/2

应用 3: 主机要     读取(读)     从机       设备状态    灯/蜂鸣器/继电器(单比特就能处理)
       --------------选择功能码:01

当读线圈(01)时

请求PDU格式为

01(读线圈)     +    2字节的起始地址(从哪个地方开始读)      +     2字节线圈数量(读多少个)

主机发送给从机，从机进行处理数据(具体流程在文章下面)。

响应PDU格式为

正常时

01(主机发的功能码)    +        1字节数(要返回数据的字节数)       +       n线圈值

错误时

01+0x80+异常码

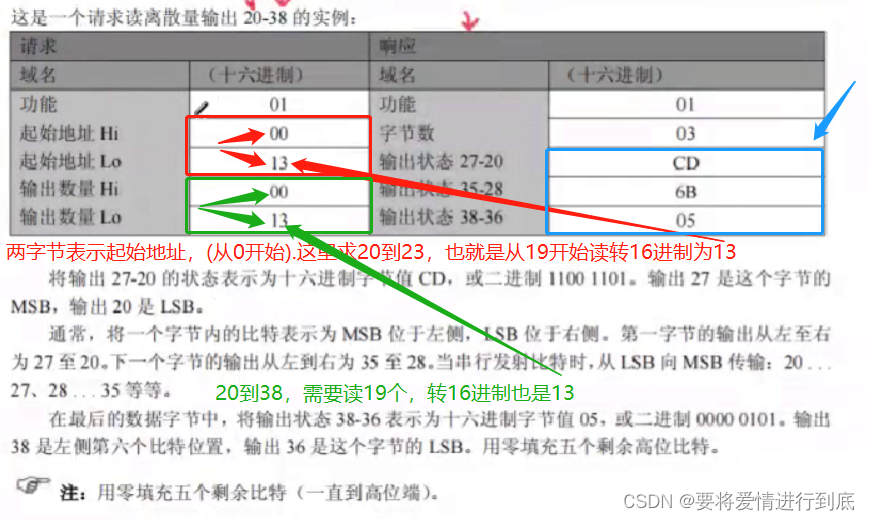

举例

从机处理过程(文章下文有类似的解释)

协议原理：主机发送请求到从机。

                    从机响应     无差错返回响应

                                        有错误回应差错码

MUDBOS有三种PDU：

请求PUUD

响应PDU

差错PDU

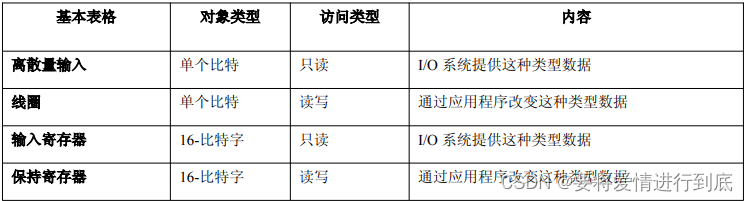

离散输入：一个地址一个数据位，用户只能读取它的状态，不能修改。比如面板上的按键、开关状态，电机的故障状态。

线圈(输出)：一个地址一个数据位，用户可以置位、复位，可以回读状态，比如继电器输出，电机的启停控制信号。

输入寄存器：一个地址16位数据，用户只能读，不能修改，比如一个电压值的读数。

保持寄存器(输出)：一个地址16位数据，用户可以写，也可以回读，比如一个控制变频器的电流值。

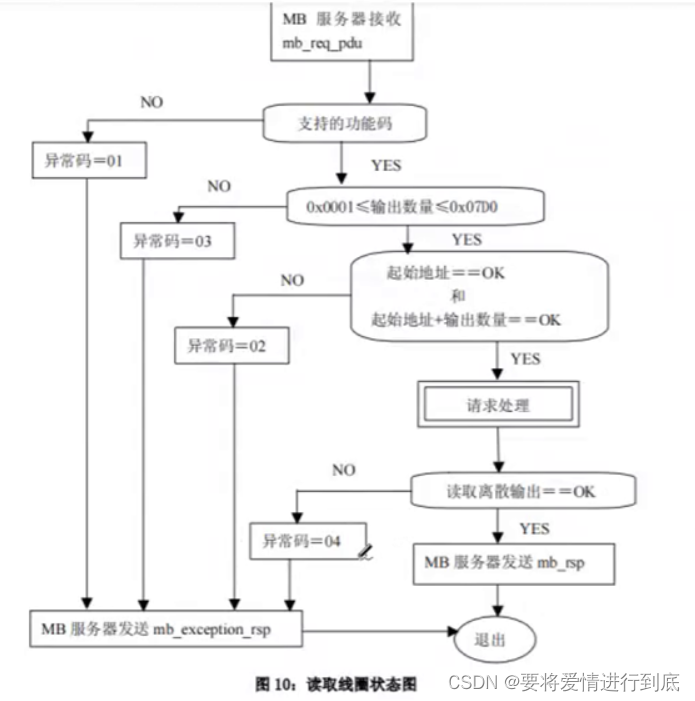

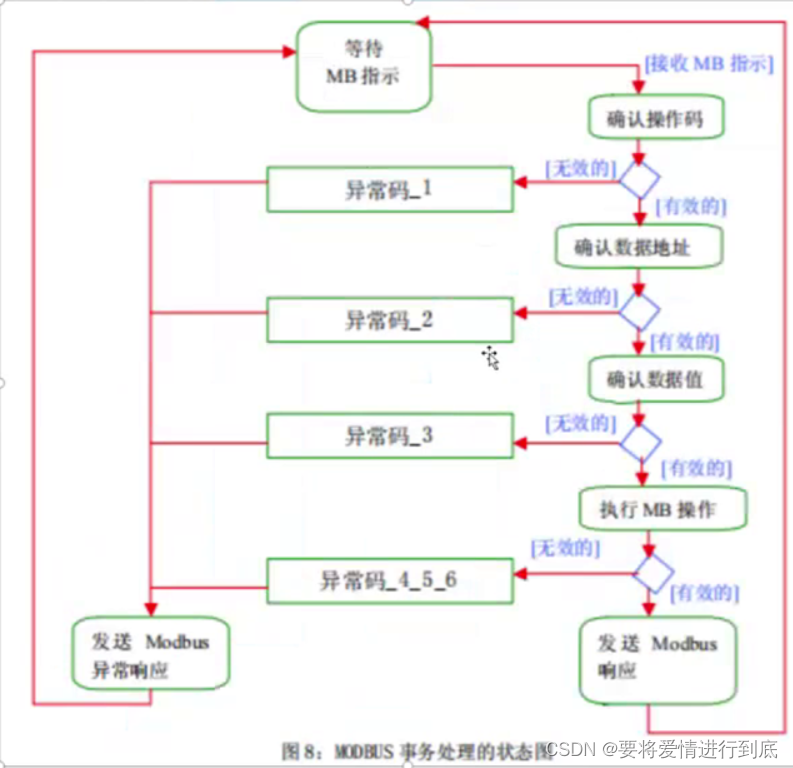

从机如何处理主机数据

对PDU数据处理

1. 判断功能码:无效功能码，返回异常码 1;

2. 判断数据域下的数据地址: 无效，返回异常码 2;

3. 判断请求是数据量，请求的值是否存在:无效，返回异常码3

4. 执行回传响应操作，过程出错，返回异常码 4;

5. 发送响应;

Modbus 主站/从站协议原理

Modbus 串行链路协议是一个主-从协议。 在同一时刻，只有一个主节点连接于总线，一个或多个 子节点 (最大编号为 247 ) 连接于同一个串行总线。Modbus 通信总是由主节点发起。子节点在没 有收到来自主节点的请求时，从不会发送数据。子节点之间从不会互相通信。

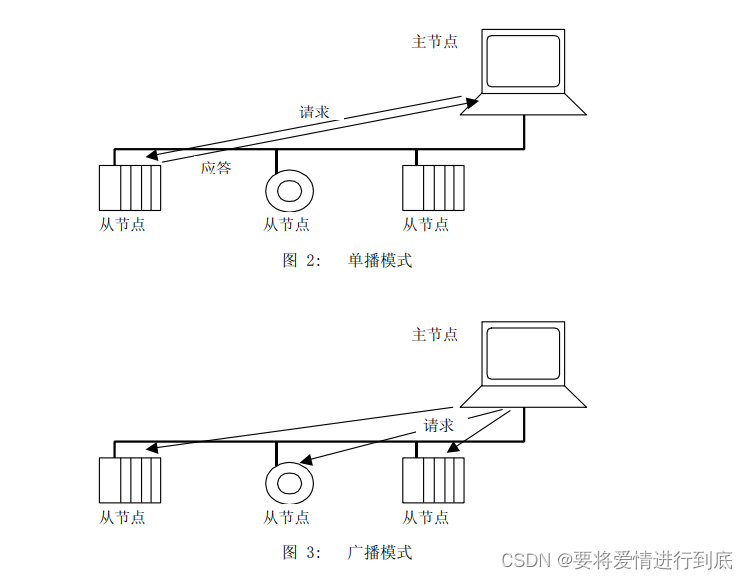

• 单播模式：主机访问从机，从机处理完毕需要向主机返回一个报文（应答）

注意：每个子节点必须有唯一的地址 (1 到 247)，这样才能区别于其它节点被独立的寻址。

• 广播模式：主节点向所有的子节点发送请求。子节点不需要返回应答。

注意：广播请求一般用于写命令。所有设备必须接受广播模式的写功能。地址 0 是专门表示广播数据的。

Modbus 地址规则

Modbus 寻址空间有 256 个不同地址。

0	1-47	55~248
广播	子节点唯一地址	保留地址

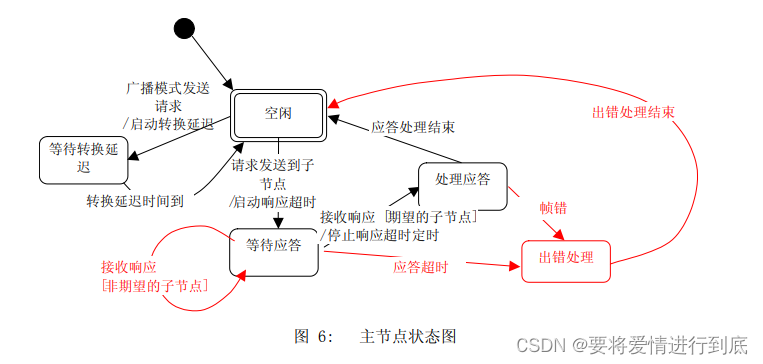

主机状态图

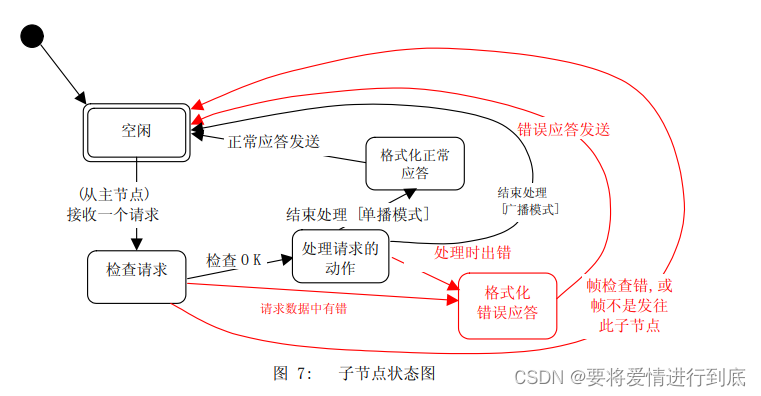

从站状态图

两种串行传输模式

RTU 模式 ：16进制数据       速率高

ASCII 模式：字符串

注 : 由于一个子节需要两个字符，此模式比 RTU 效率低。

例 : 子节 0X5B 会被编码为两个字符 : 0x35 和 0x42 ( ASCII 编码 0x35 ="5"， 0x42 ="B" )。

RTU 模式每个字节 ( 10 位 ) 的格式为 :

1 起始位

8 数据位，

1 位作为奇偶校验

1 停止

是借助串口通信的，与串口一致！

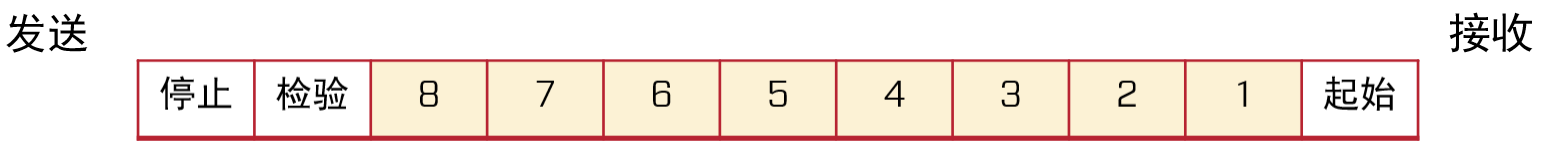

字符是如何串行传送的:

每个字符或字节均由此顺序发送(从左到右): 低位先发

CRC 校验(循环冗余校验)

CRC 域检验整个报文的内容。不管报文有无奇偶校验，均执行此检 验。

CRC 包含由两个 8 位字节组成的一个 16 位值。 CRC 域作为报文的最后的域附加在报文之后。计算后，首先附加低字节，然后是高字节。CRC 高字节为报文发送的最后一个子节。 附加在报文后面的 CRC 的值由发送设备计算。接收设备在接收报文时重新计算 CRC 的值， 并将计算结果于实际接收到的 CRC 值相比较。如果两个值不相等，则为错误。

CRC 的计算, 开始对一个 16 位寄存器预装全 1。 然后将报文中的连续的 8 位子节对其进行后 续的计算。只有字符中的 8 个数据位参与生成 CRC 的运算，起始位，停止位和校验位不参与 CRC 计算。

CRC 的生成过程中， 每个 8–位字符与寄存器中的值异或。然后结果向最低有效位(LSB)方向 移动(Shift) 1 位，而最高有效位(MSB)位置充零。 然后提取并检查 LSB：如果 LSB 为 1， 则寄存 器中的值与一个固定的预置值异或；如果 LSB 为 0， 则不进行异或操作。

这个过程将重复直到执行完 8 次移位。完成最后一次（第 8 次）移位及相关操作后，下一个 8 位字节与寄存器的当前值异或，然后又同上面描述过的一样重复 8 次。当所有报文中子节都运算之 后得到的寄存器忠的最终值，就是 CRC。 当 CRC 附加在报文之后时，首先附加低字节，然后是高字节。

在应用中用查表法，调用函数完成效验

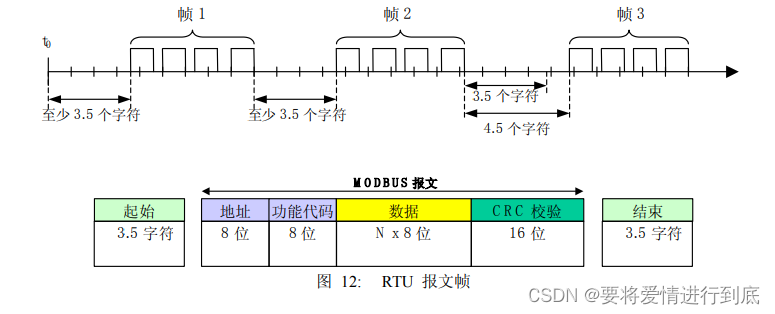

数据传输模式

Modbus RTU协议数据帧是没有起始符和结束符，所以两个数据帧之间需要靠时间间隔来区分。协议中规定信息帧发送至少要有3.5个字符时间的停顿间隔。即在一个数据帧的最后一个字符传输完成之后，需要至少3.5个字符时间的停顿标定数据帧的结束，一个新的数据帧可在此停顿之后开始。如果一个新消息在小于3.5个字符时间内接着前个消息开始，接受的设备将认为它是前一数据帧的延续，这将导致CRC校验出错。同时整个数据帧必须作为一连续的流传输。如果在帧完成之前有超过1.5字符时间的停顿时间，接受设备将刷新不完整的数据帧从而认为存在丢包现象。

3.5个字符时间：(1/波特率*10)*3.5

如果两个字符之间的空闲间隔大于 1.5 个字符时间，则报文帧被认为不完整应该被接收节点丢弃

那么一个字符是什么呢，他由1个bit起始位，8bit数据位，1个bit奇偶校验位，1个bit停止位组成，在发送时从起始位开始。

实验:

主机 (PC) 获取从机 (节点板) 传感器数据

物理层: USB 转串口，用USART1
应用层:

1. 设置定节点板的 ID
2. 寄存器数据排序
3. 串口接收，接收数据解析，回传响应

主机设置mudbos协议，借助RS485连接设备，来进行一系列的操作。

代码后续更新

部分内容转自：如何看懂Modbus数据帧？Modbus RTU数据帧格式 - 知乎 (zhihu.com)
