基于FPGA的VGA协议实现

已于 2024-05-31 11:16:57 修改
阅读量1.2k 收藏 25
点赞数 11
文章标签： fpga开发
于 2024-05-26 21:55:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_62848601/article/details/139182695
版权

文章目录

一、VGA介绍

1.1 VGA原理

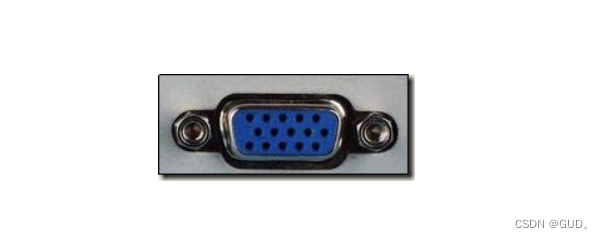

VGA接口
在这里插入图片描述

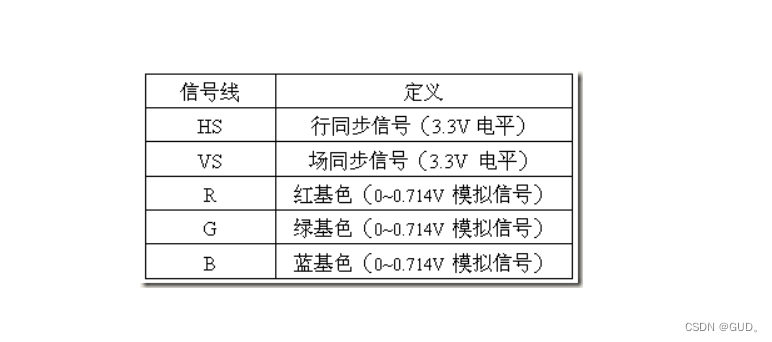

最主要的几根线：
在这里插入图片描述

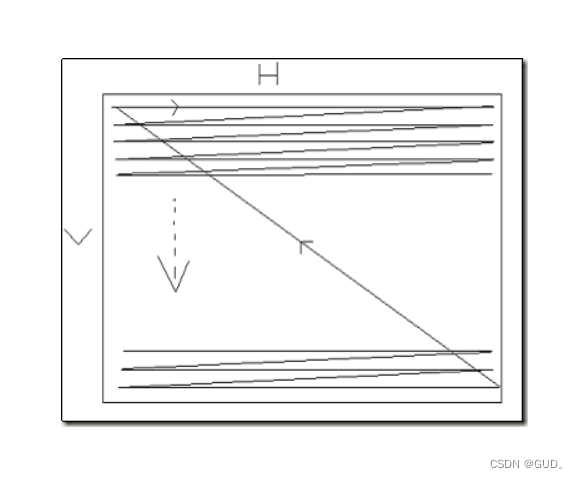

VGA其实就是相当于一块芯片，跟单片机驱动IC一样，满足一定的时序，便能驱动起来。VGA的扫描其实很简单，大致轨迹如下所示：
在这里插入图片描述
每扫描完一行，从新开始下一行;每扫完一场，重新开始下一场。
以下是行扫描，场扫描HS，VS时序图
在这里插入图片描述
VS时序如下所示：
在这里插入图片描述
可见时序的循环，可被划分为a，b，c，d4个时期。这四个时期定义如下：

A~B：场消隐期 即同步，相当于还原扫描坐标吧

B~C：场消隐后肩 相当于准备开始扫描吧

C~D：场显示期 扫描中，数据有效区域

D~E：场消隐前肩 完成扫描，相当于准备同步

HS时序深入分析
在这里插入图片描述
可见时序的循环，可被划分为a，b，c，d4个时期。这四个时期定义如下：

A~B：行消隐期 即同步，相当于还原扫描坐标吧

B~C：行消隐后肩 相当于准备开始扫描吧

C~D：行显示期 扫描中，数据有效区域

D~E：行消隐前肩 完成扫描，相当于准备同步

综上描述，我们只要知道每个时期的时间，便可以表示出VGA的时序。而FPGA的工作是由固定频率的时钟触发的，因此某固定时间可以用n次触发来表示。因此我们很容易就想到了FPGA常用的计数方法：比如说行扫描，我们计数0~H_total-1。用另一个进程将其划分为4个时期，安标注分配。其实这相当于状态机。

1.2VGA电路

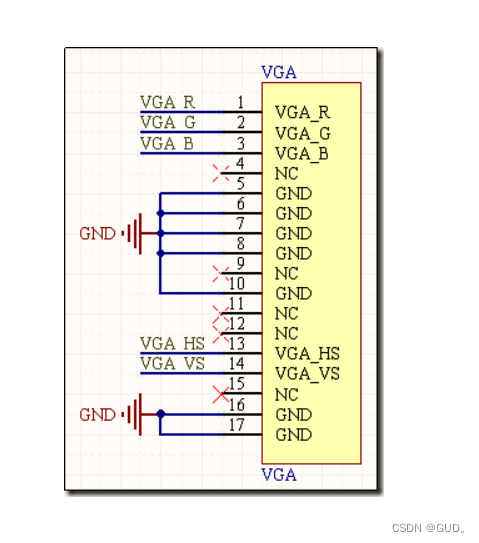

VGA接口：R,G,B三通道，直接赋给数字信号，RGB，最多产生8种色彩。这是最基本的。电路如下所示：
在这里插入图片描述

二、配置

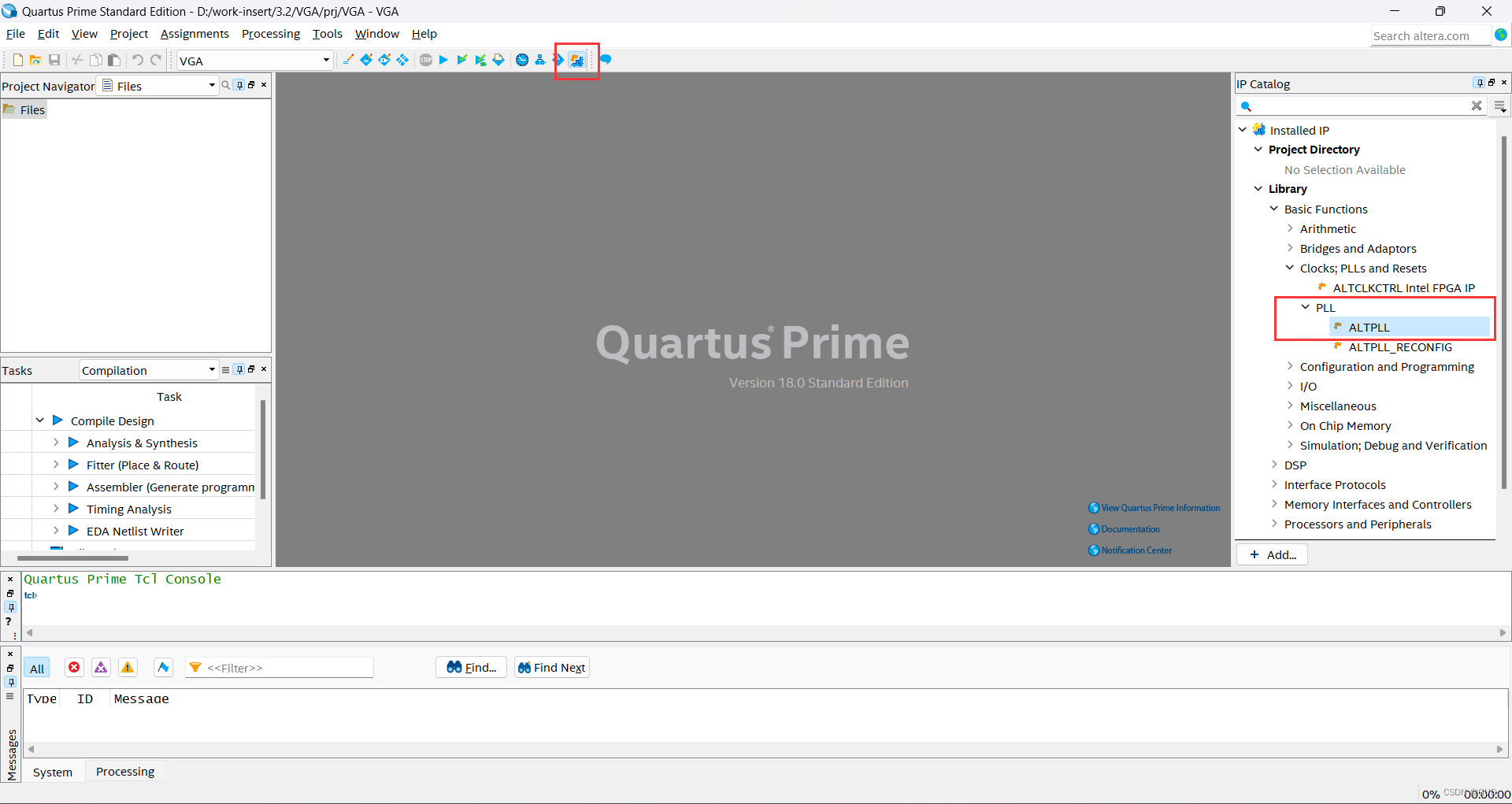

打开Quartus,选择IP核
在这里插入图片描述

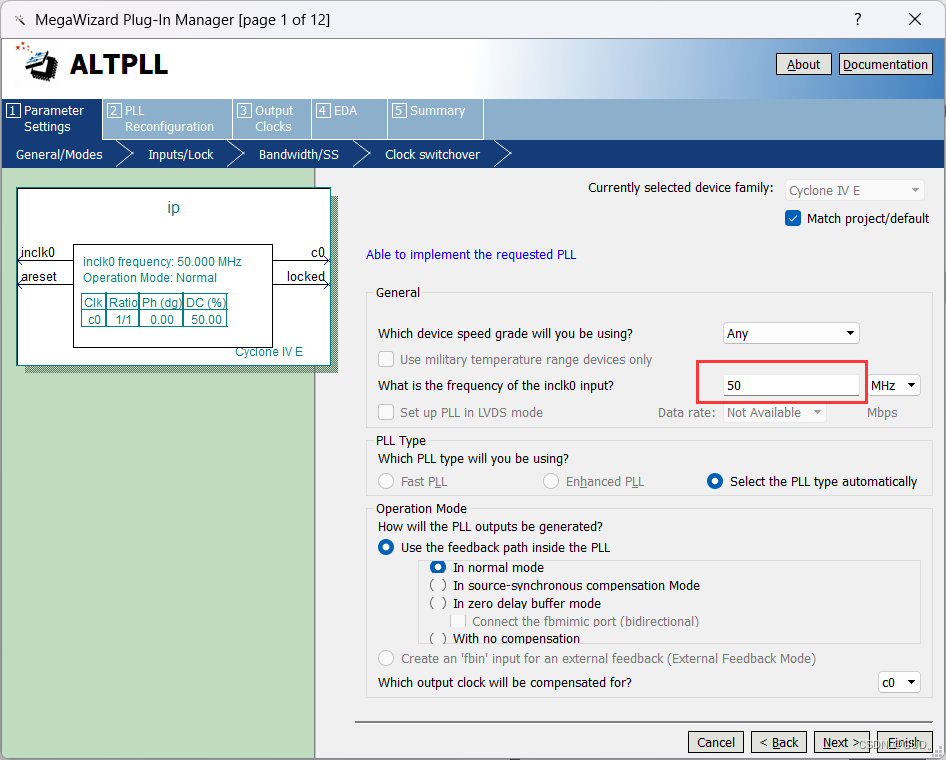

命名之后，将基础时钟改为50M
在这里插入图片描述

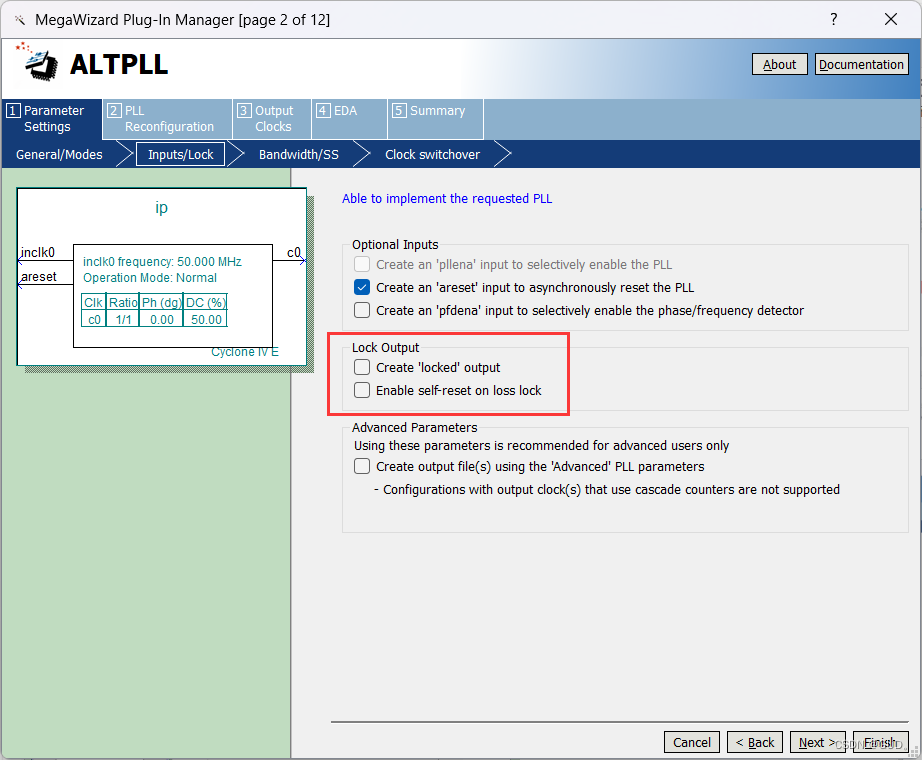

点击next后，取消该勾选
在这里插入图片描述

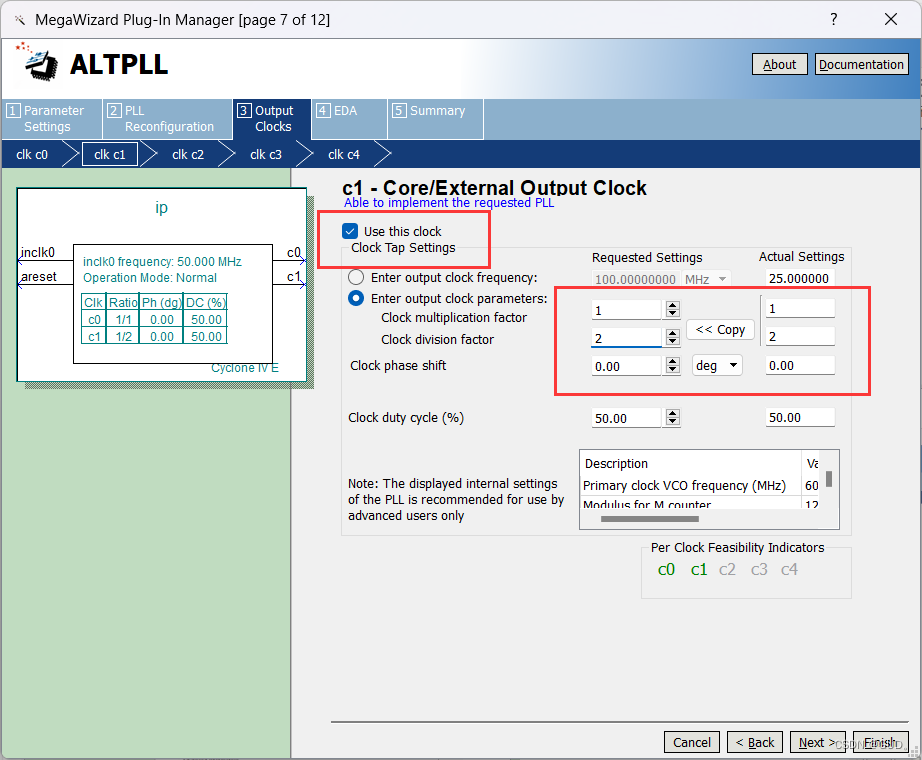

默认next,直到该界面，c0默认输出50M即可,c1分频到25M,如需其他时钟频率可以自己进行设置在这里插入图片描述

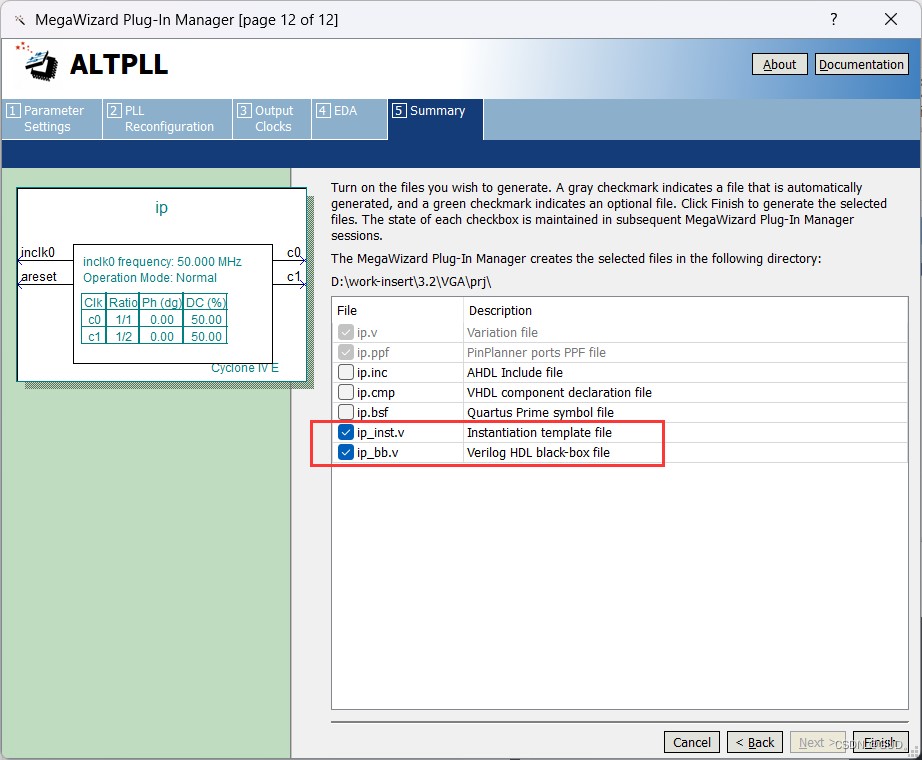

勾选，finish
在这里插入图片描述

三、实现

3.1 字符显示

字模软件
百度网盘:
https://pan.baidu.com/s/1542q14FRzCawo8WNp8J-Kg
提取码: jdzg

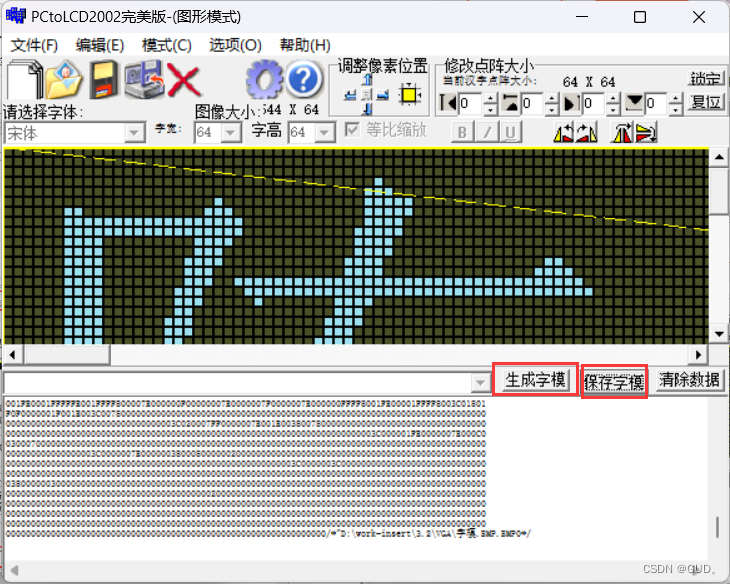

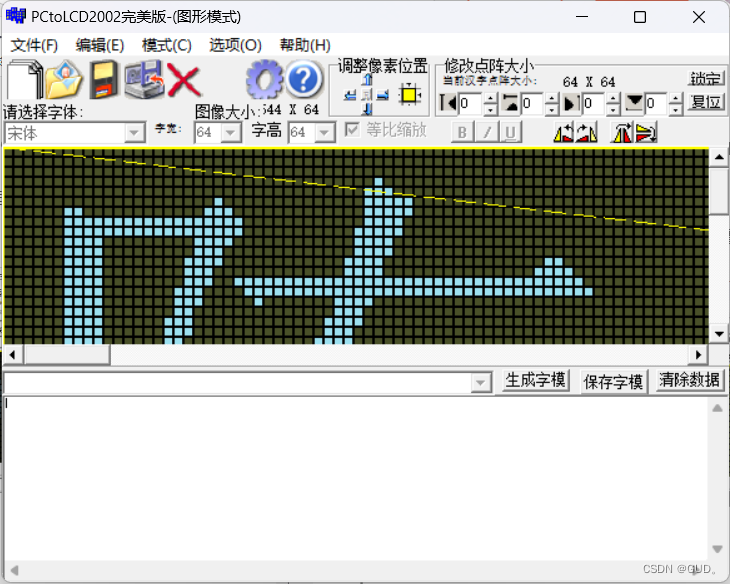

在子模提取工具里面输入需要显示的字符并设置字符大小为64*64
在这里插入图片描述

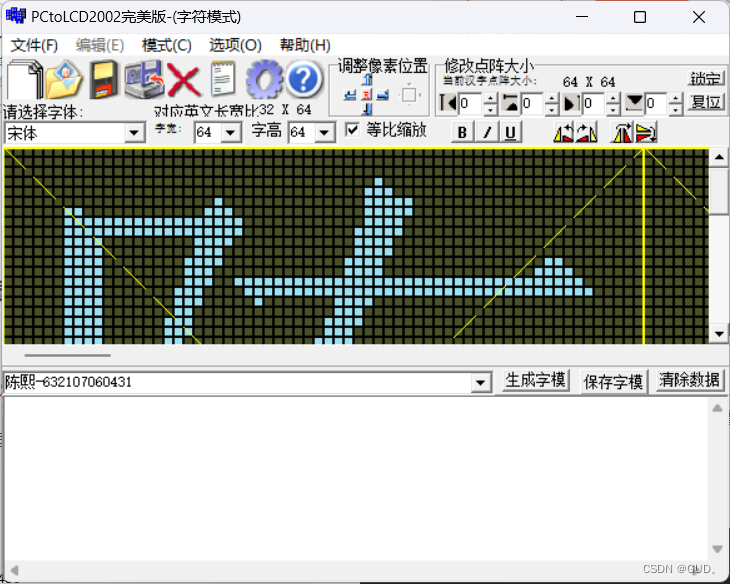

然后点击文件-另存为，把图片保存为BMP图片，再点击文件-打开，把保存的BMP图片打开得到整体的字符。
在这里插入图片描述

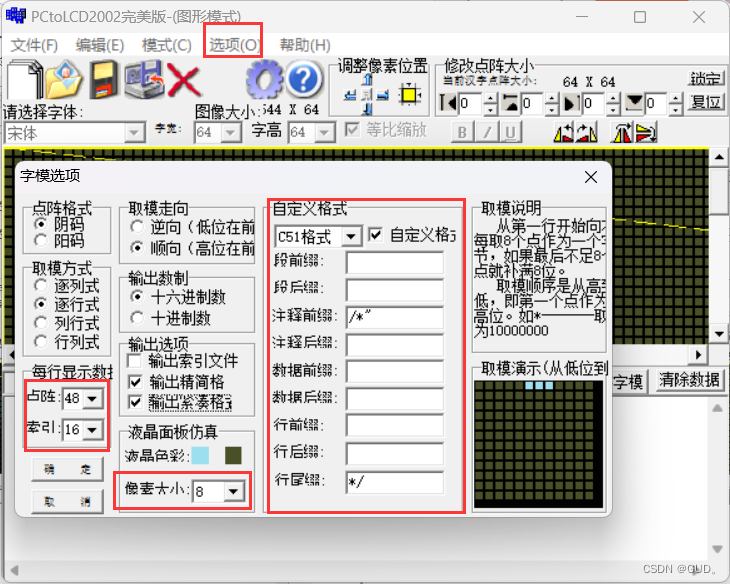

参数设置
在这里插入图片描述
保存为.txt格式
在这里插入图片描述
在这里插入图片描述
将得到的字模替换。

3.2图片显示

想要显示的图片，但是图片的大小超过了芯片的内存，无法把图片保存进去，故采用一张100*100的图片进行显示。
在这里插入图片描述

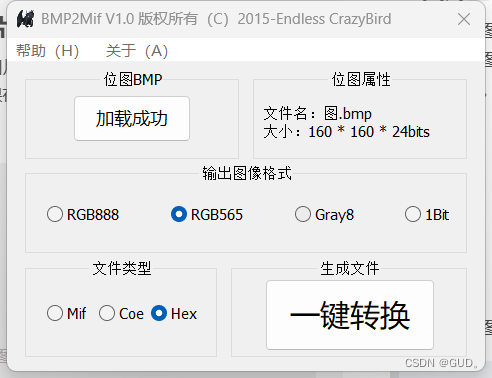

使用工具把图片转为HEX文件

工具链接: https://pan.baidu.com/s/1o8ii9ei密码:62uv
在这里插入图片描述

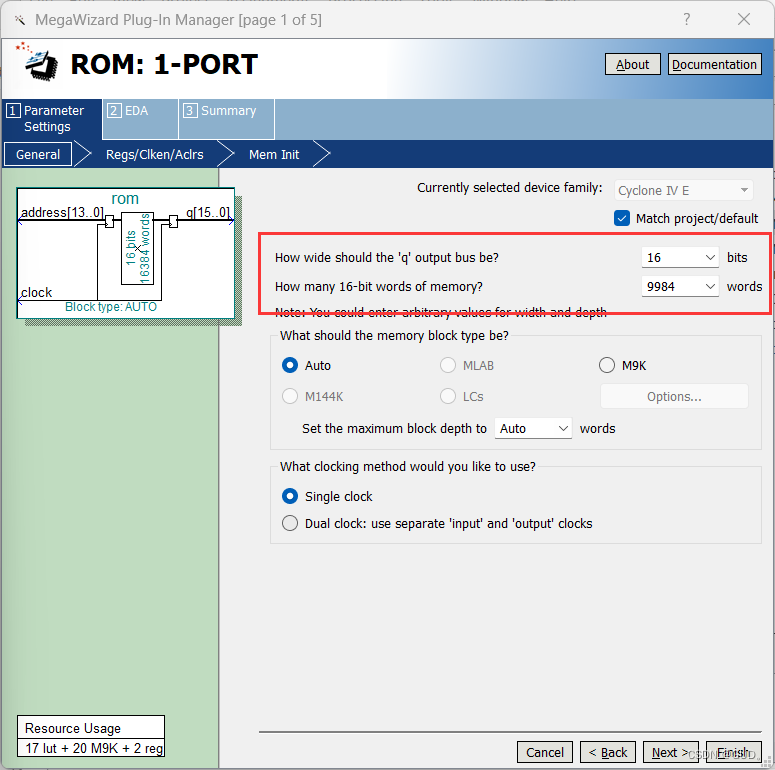

图片数据太多需要使用ROM来存储数据
打开quartus，找到ROM
在这里插入图片描述

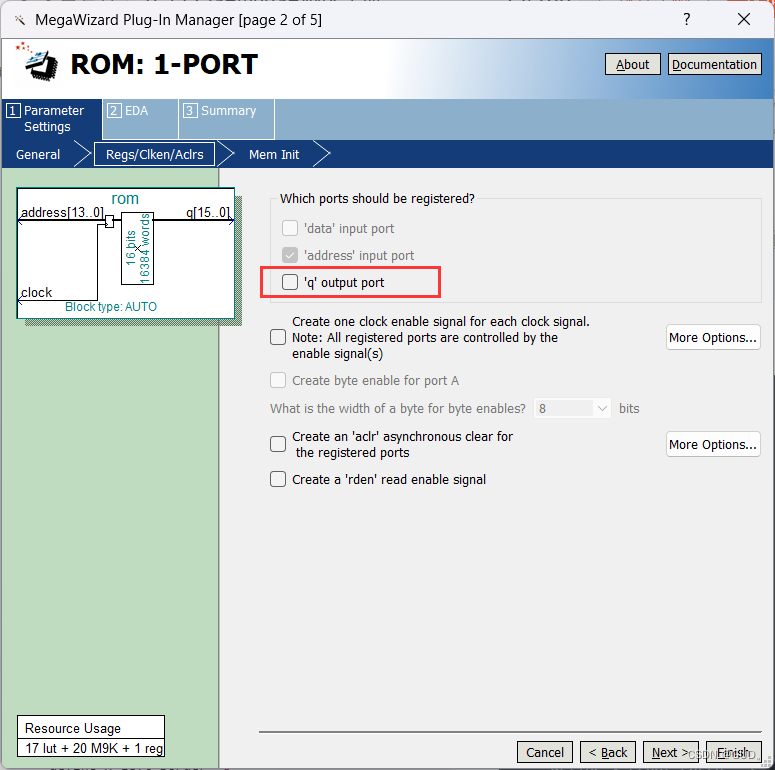

取消勾选下列选项
在这里插入图片描述

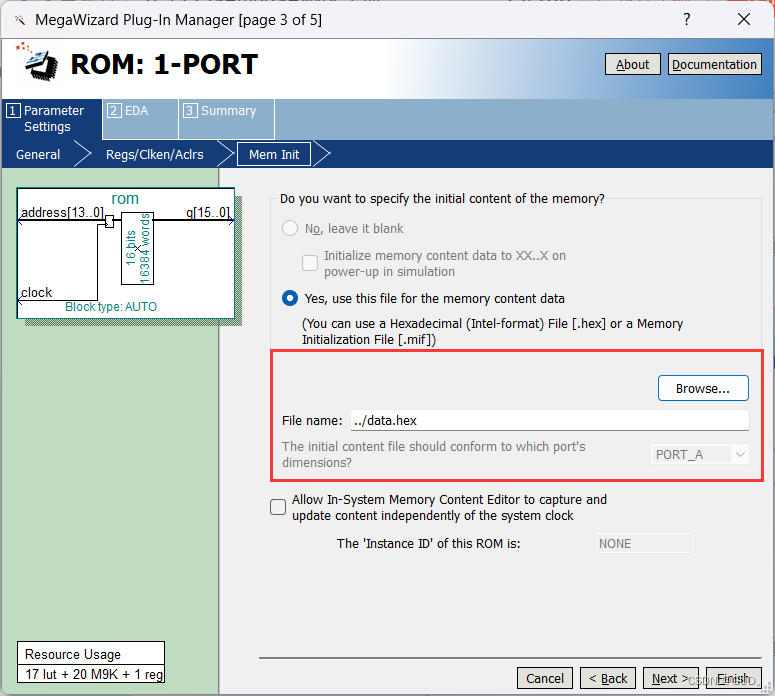

刚才生成的,hex
在这里插入图片描述

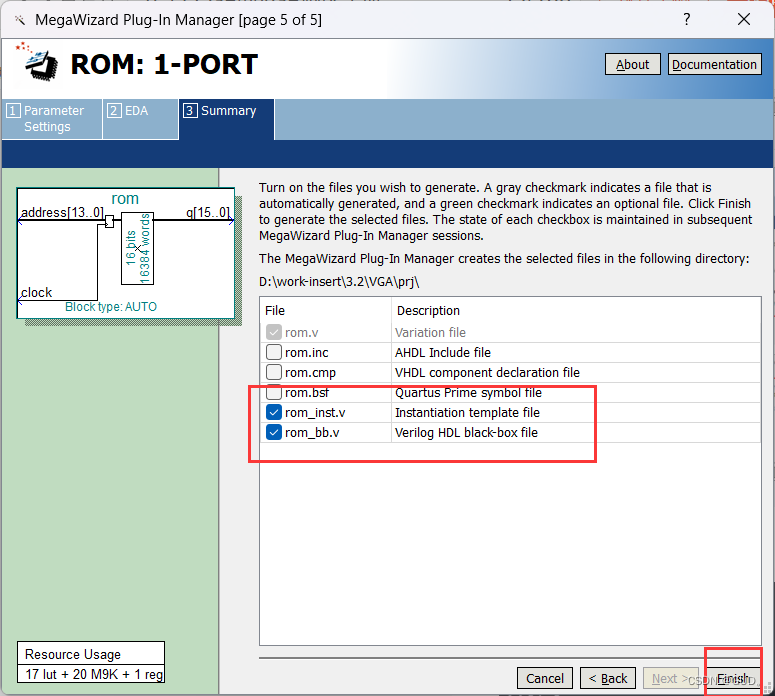

finish
在这里插入图片描述

四、代码

4.1.vga驱动模块

module vga_dirve (input			wire						clk,            //系统时钟
                  input			wire						rst_n,          //复位
                  input			wire		[ 15:0 ]		rgb_data,       //16位RGB对应值
                  output			wire							vga_clk,    //vga时钟 25M
                  output			reg							h_sync,     //行同步信号
                  output			reg							v_sync,     //场同步信号
                  output			reg		[ 11:0 ]				addr_h, //行地址
                  output			reg		[ 11:0 ]				addr_v,  //列地址
                  output			wire		[ 4:0 ]				rgb_r,  //红基色
                  output			wire		[ 5:0 ]				rgb_g,  //绿基色
                  output			wire		[ 4:0 ]				rgb_b  //蓝基色
);

// 640 * 480 60HZ
localparam	 H_FRONT = 16; // 行同步前沿信号周期长
localparam	 H_SYNC  = 96; // 行同步信号周期长
localparam	 H_BLACK = 48; // 行同步后沿信号周期长
localparam	 H_ACT   = 640; // 行显示周期长
localparam	 V_FRONT = 11; // 场同步前沿信号周期长
localparam	 V_SYNC  = 2; // 场同步信号周期长
localparam	 V_BLACK = 31; // 场同步后沿信号周期长
localparam	 V_ACT   = 480; // 场显示周期长

// 800 * 600 72HZ
// localparam	 H_FRONT = 40; // 行同步前沿信号周期长
// localparam	 H_SYNC  = 120; // 行同步信号周期长
// localparam	 H_BLACK = 88; // 行同步后沿信号周期长
// localparam	 H_ACT   = 800; // 行显示周期长
// localparam	 V_FRONT = 37; // 场同步前沿信号周期长
// localparam	 V_SYNC  = 6; // 场同步信号周期长
// localparam	 V_BLACK = 23; // 场同步后沿信号周期长
// localparam	 V_ACT   = 600; // 场显示周期长


localparam	H_TOTAL = H_FRONT + H_SYNC + H_BLACK + H_ACT; // 行周期
localparam	V_TOTAL = V_FRONT + V_SYNC + V_BLACK + V_ACT; // 列周期

reg			[ 11:0 ]			cnt_h			; // 行计数器
reg			[ 11:0 ]			cnt_v			; // 场计数器
reg			[ 15:0 ]			rgb			; // 对应显示颜色值

// 对应计数器开始、结束、计数信号
wire							flag_enable_cnt_h			;
wire							flag_clear_cnt_h			;
wire							flag_enable_cnt_v			;
wire							flag_clear_cnt_v			;
wire							flag_add_cnt_v  			;
wire							valid_area      			;


// 25M时钟 行周期*场周期*刷新率 = 800 * 525* 60
wire							clk_25			;
// 50M时钟 1040 * 666 * 72
wire							clk_50			;
//PLL
pll	pll_inst (
	.areset ( ~rst_n ),
	.inclk0 ( clk ),
	.c0 ( clk_50 ), //50M
	.c1 ( clk_25 ), //25M
	);
//根据不同分配率选择不同频率时钟
assign vga_clk = clk_25;


// 行计数
always @( posedge vga_clk or negedge rst_n ) begin
    if ( !rst_n ) begin
        cnt_h <= 0;
    end
    else if ( flag_enable_cnt_h ) begin
        if ( flag_clear_cnt_h ) begin
            cnt_h <= 0;
        end
        else begin
            cnt_h <= cnt_h + 1;
        end
    end
    else begin
        cnt_h <= 0;
    end
end
assign flag_enable_cnt_h = 1;
assign flag_clear_cnt_h  = cnt_h == H_TOTAL - 1;

// 行同步信号
always @( posedge vga_clk or negedge rst_n ) begin
    if ( !rst_n ) begin
        h_sync <= 0;
    end
    else if ( cnt_h == H_SYNC - 1 ) begin // 同步周期时为1
        h_sync <= 1;
    end
        else if ( flag_clear_cnt_h ) begin // 其余为0
        h_sync <= 0;
        end
    else begin
        h_sync <= h_sync;
    end
end

// 场计数
always @( posedge vga_clk or negedge rst_n ) begin
    if ( !rst_n ) begin
        cnt_v <= 0;
    end
    else if ( flag_enable_cnt_v ) begin
        if ( flag_clear_cnt_v ) begin
            cnt_v <= 0;
        end
        else if ( flag_add_cnt_v ) begin
            cnt_v <= cnt_v + 1;
        end
        else begin
            cnt_v <= cnt_v;
        end
    end
    else begin
        cnt_v <= 0;
    end
end
assign flag_enable_cnt_v = flag_enable_cnt_h;
assign flag_clear_cnt_v  = cnt_v == V_TOTAL - 1;
assign flag_add_cnt_v    = flag_clear_cnt_h;

// 场同步信号
always @( posedge vga_clk or negedge rst_n ) begin
    if ( !rst_n ) begin
        v_sync <= 0;
    end
    else if ( cnt_v == V_SYNC - 1 ) begin
        v_sync <= 1;
    end
        else if ( flag_clear_cnt_v ) begin
        v_sync <= 0;
        end
    else begin
        v_sync <= v_sync;
    end
end

// 对应有效区域行地址 1-640
always @( posedge vga_clk or negedge rst_n ) begin
    if ( !rst_n ) begin
        addr_h <= 0;
    end
    else if ( valid_area ) begin
        addr_h <= cnt_h - H_SYNC - H_BLACK + 1;
    end
    else begin
        addr_h <= 0;
    end
end
