定时器&PWM应用编程

一. 使用STM32定时器通道pin连接LED,用定时器计数方式,控制LED以2s的频率周期性地亮-灭。

1.工程创建

2.设置RCC

选择CCR模式
在这里插入图片描述

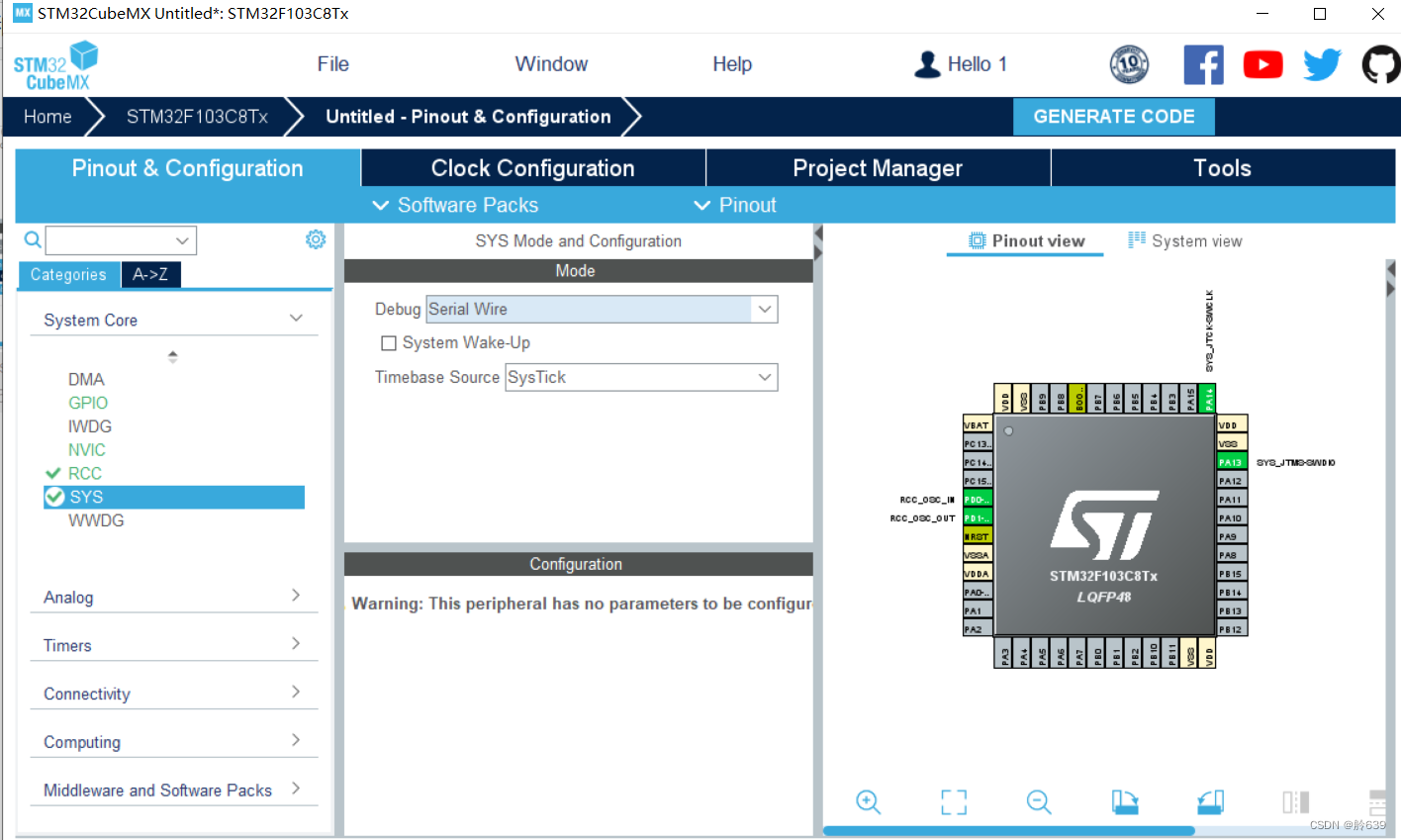

3.设置SYS

选择Serial Wire
在这里插入图片描述

4.配置led灯

选中A1作为led的输出管脚
在这里插入图片描述

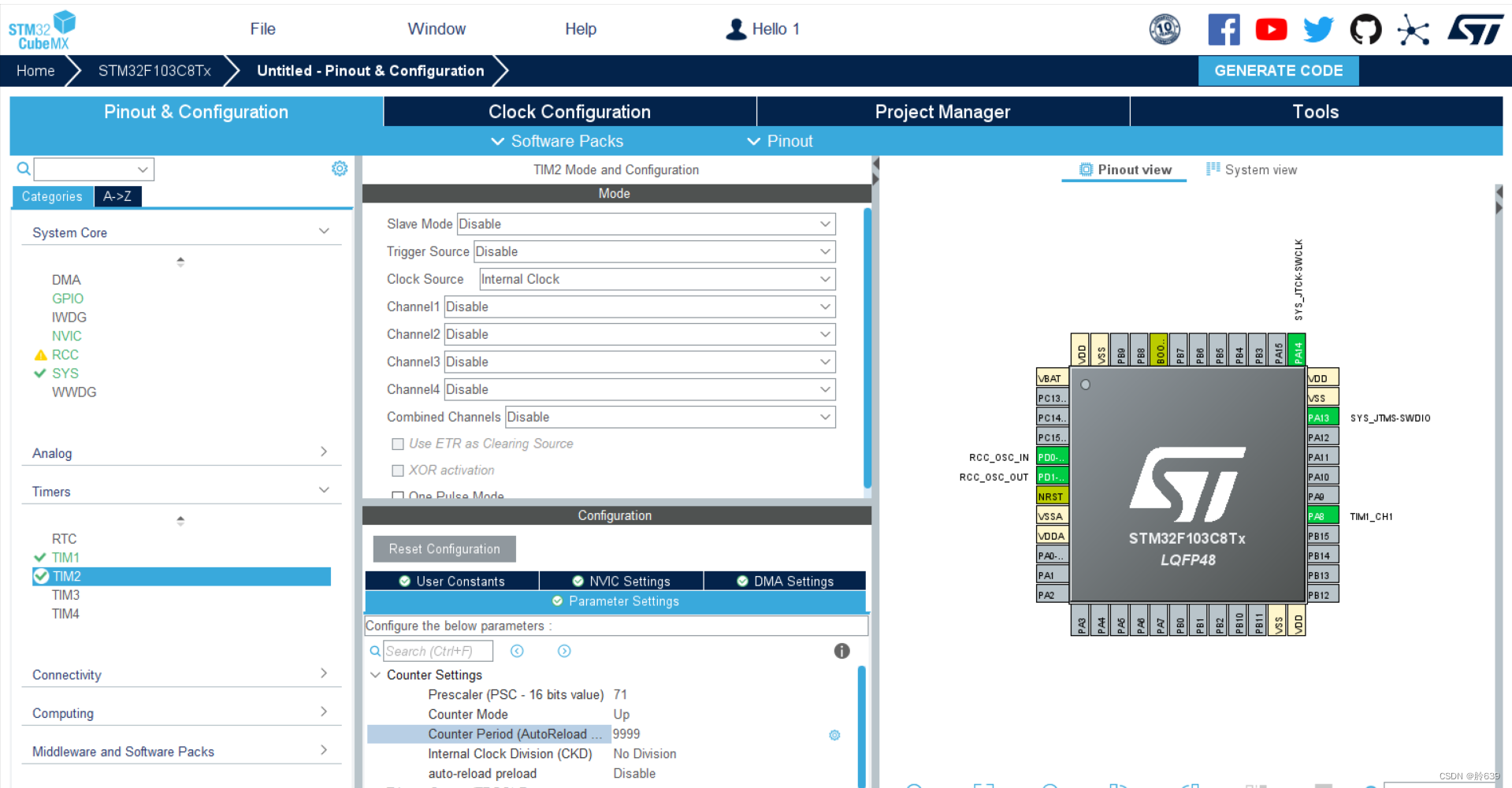

5.配置定时器

选择tim2,将Tim2的时钟源设置为Internal clock,设置分频系数为71,向上计数模式,计数周期为50000
在这里插入图片描述

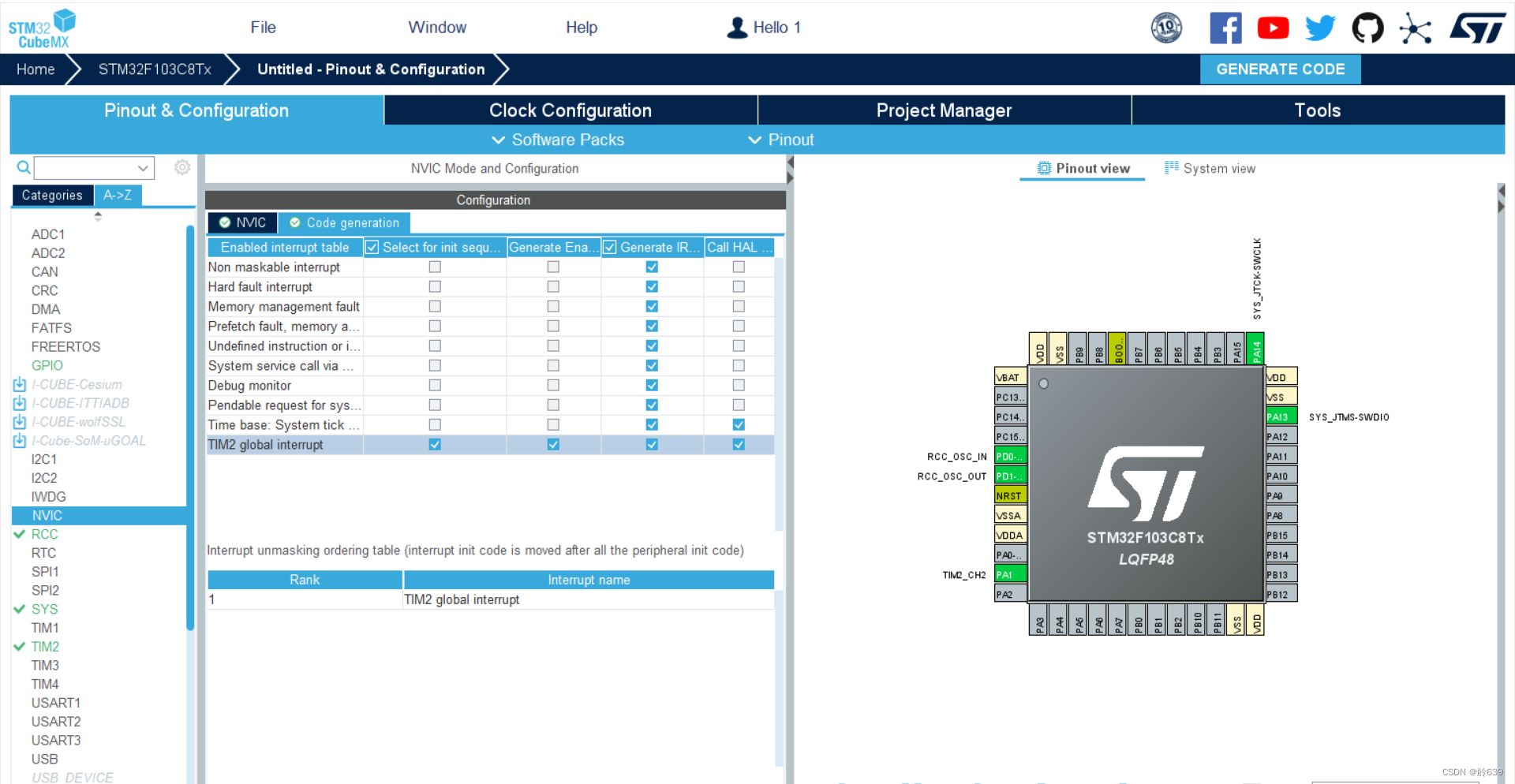

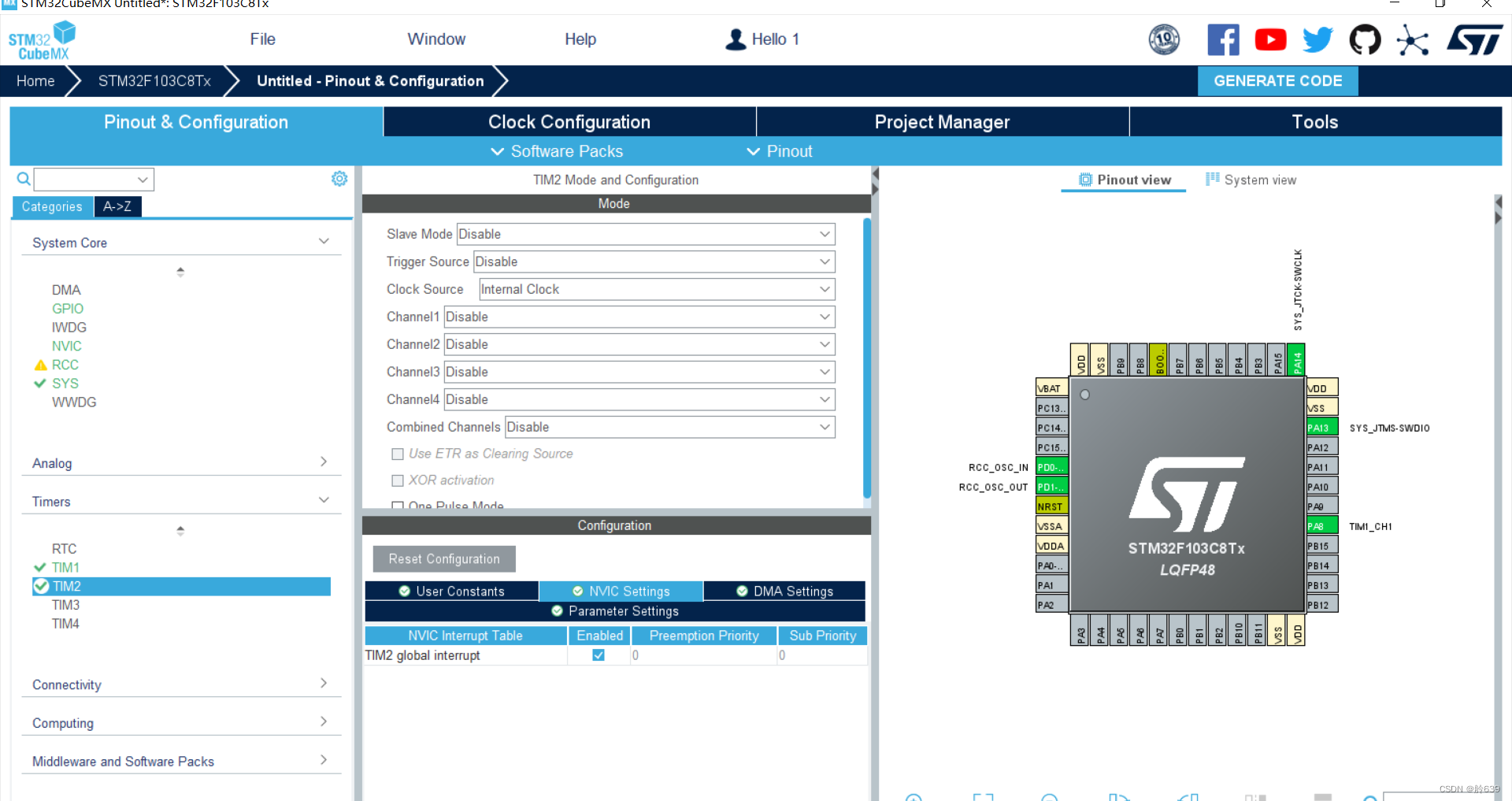

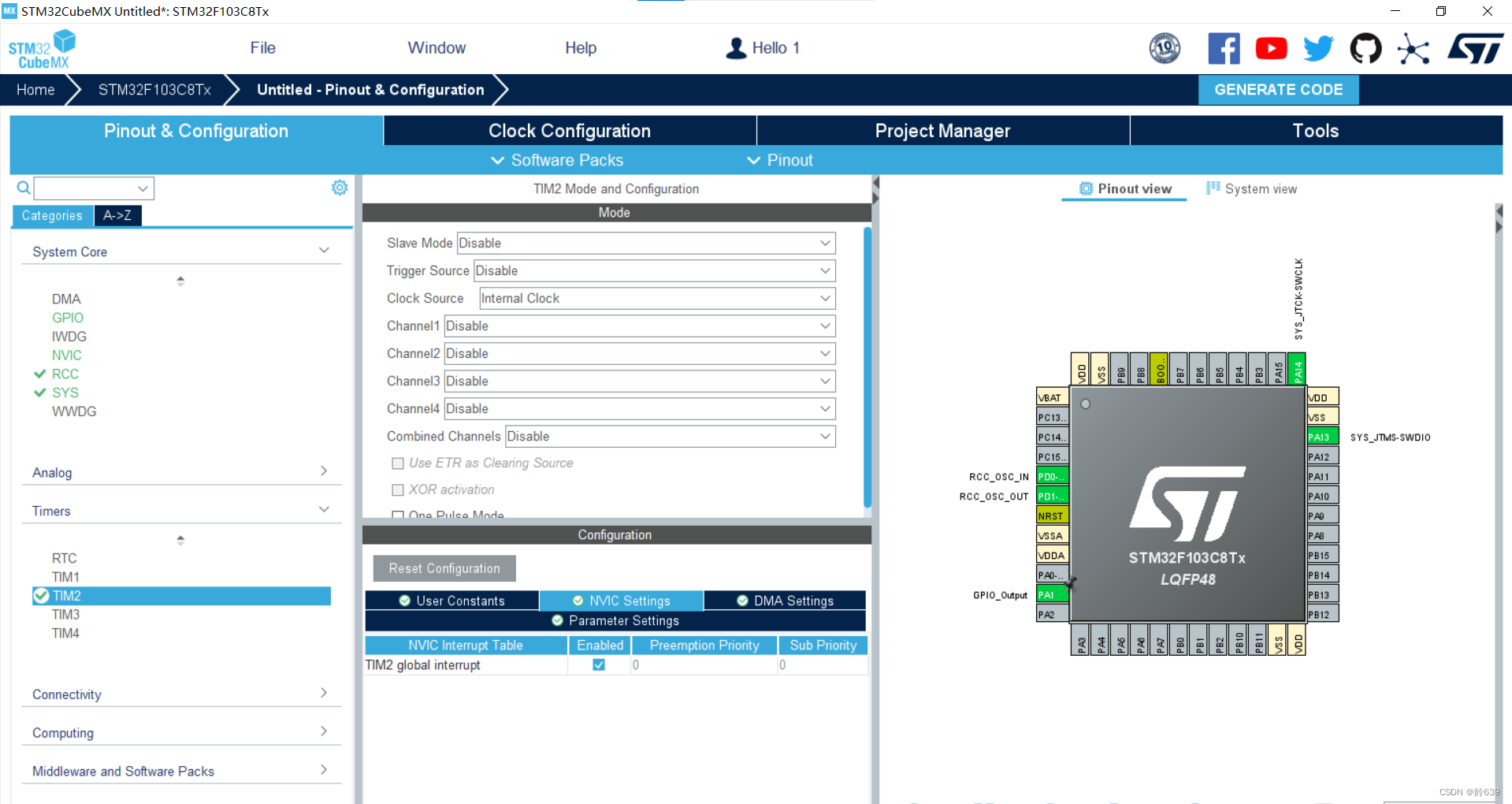

6.配置NVIC

勾选时钟中断
在这里插入图片描述

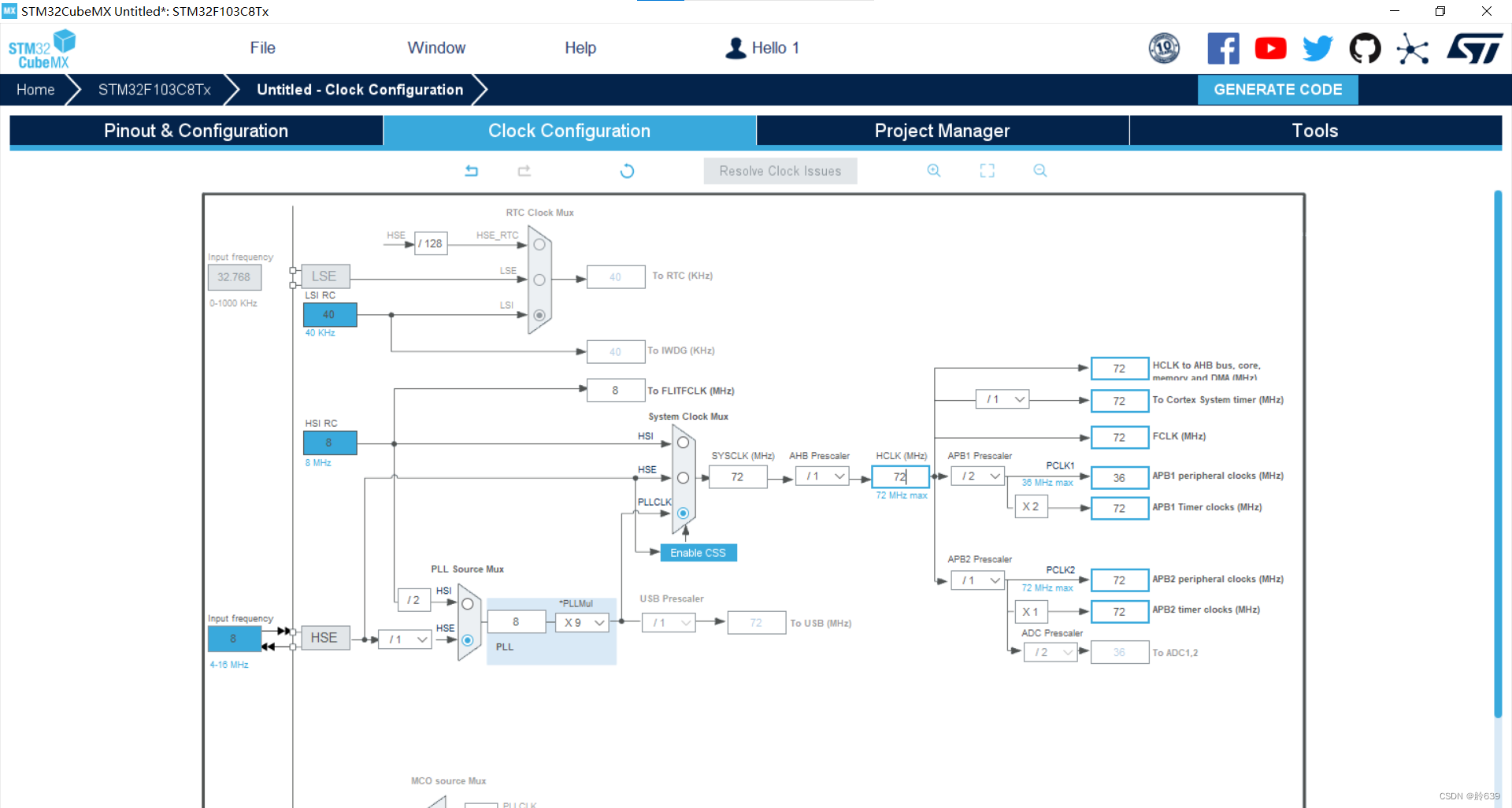

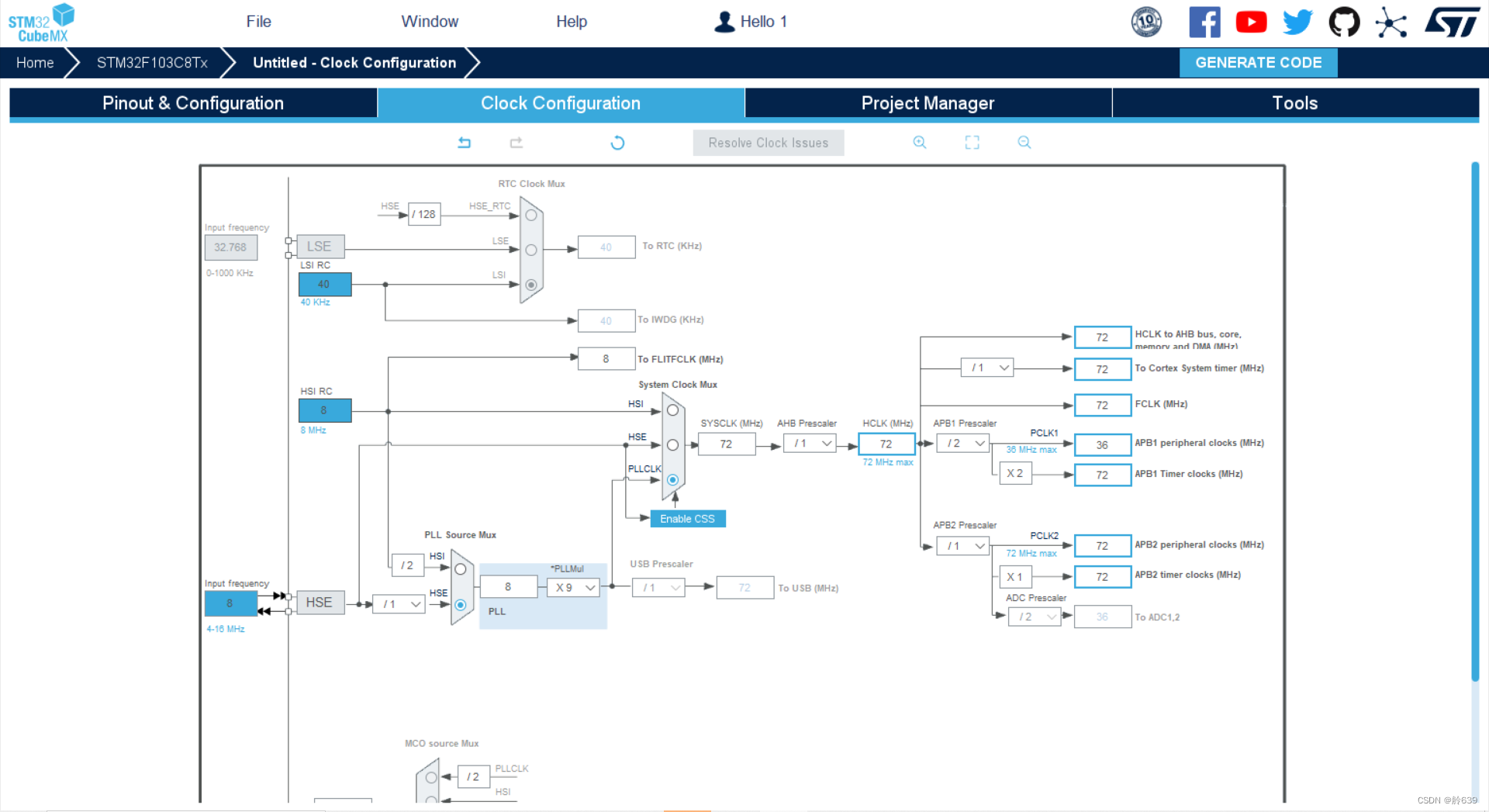

7.配置时钟

将HCLK改为72
在这里插入图片描述

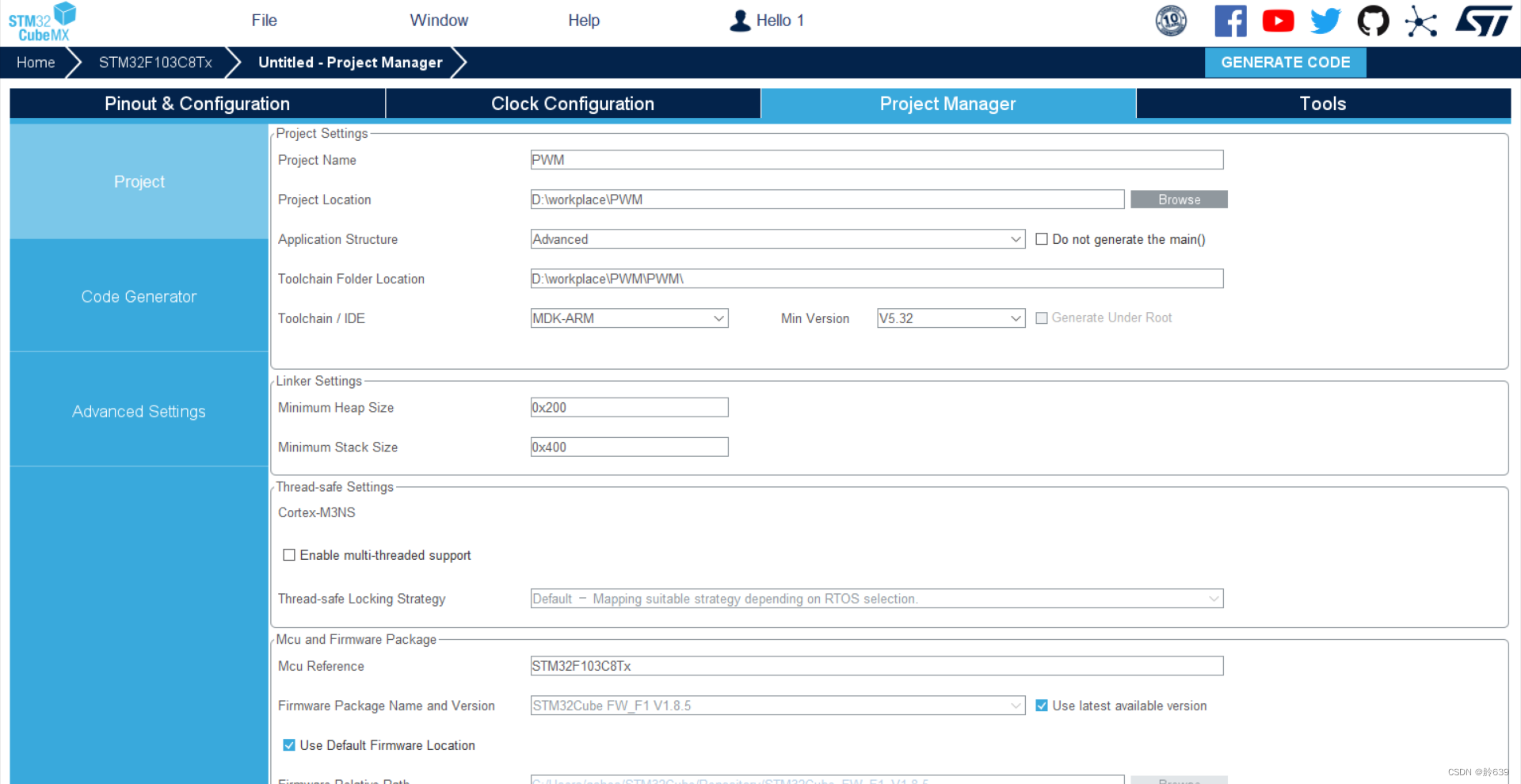

8.生成项目

在这里插入图片描述

9.代码编写

添加定时器启动代码

HAL_TIM_Base_Start_IT(&htim2);   //打开定时器TIM2

重写定时器回调中断函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
//灯亮一秒,灭一秒,则中断产生20次改变一次电平
    static uint32_t time_cnt =0;   //记录中断次数
    if(htim->Instance == TIM2)
    {
        if(++time_cnt >= 20)   //判断是否已经达到一秒
        {
            time_cnt =0;       //点灯用的中断次数归零
            HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_1);    //改变LED所接引脚的电平
        }
    }

}

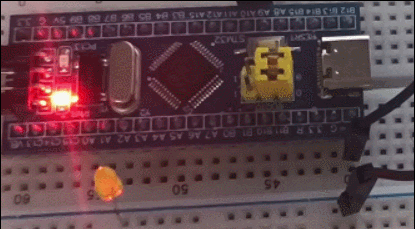

10.实验结果

在这里插入图片描述

二.采用定时器pwm模式,让 LED 以呼吸灯方式渐亮渐灭,周期为1~2秒

1.工程创建

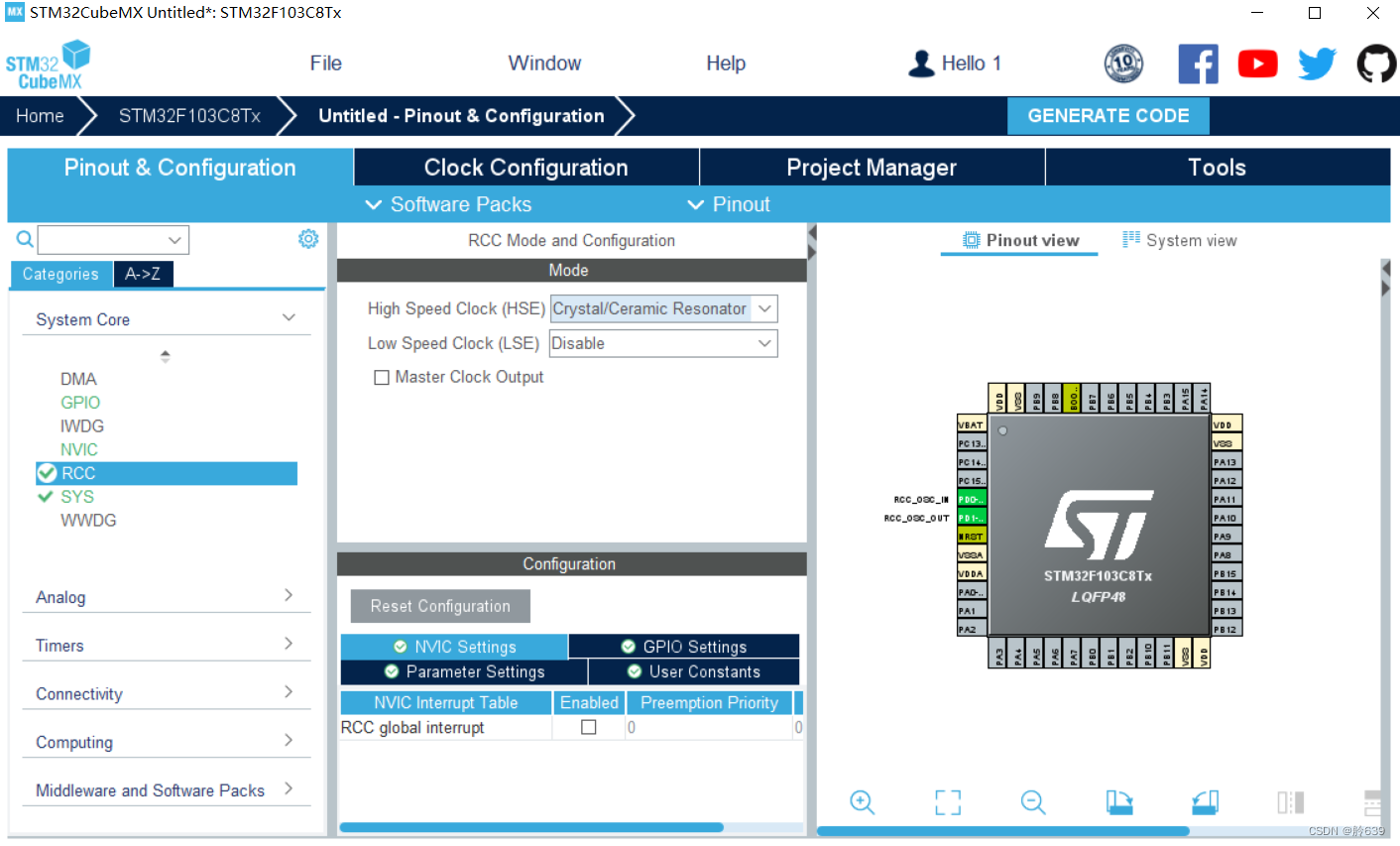

2.设置RCC

选择CCR模式
在这里插入图片描述

3.设置SYS

选择Serial Wire
在这里插入图片描述

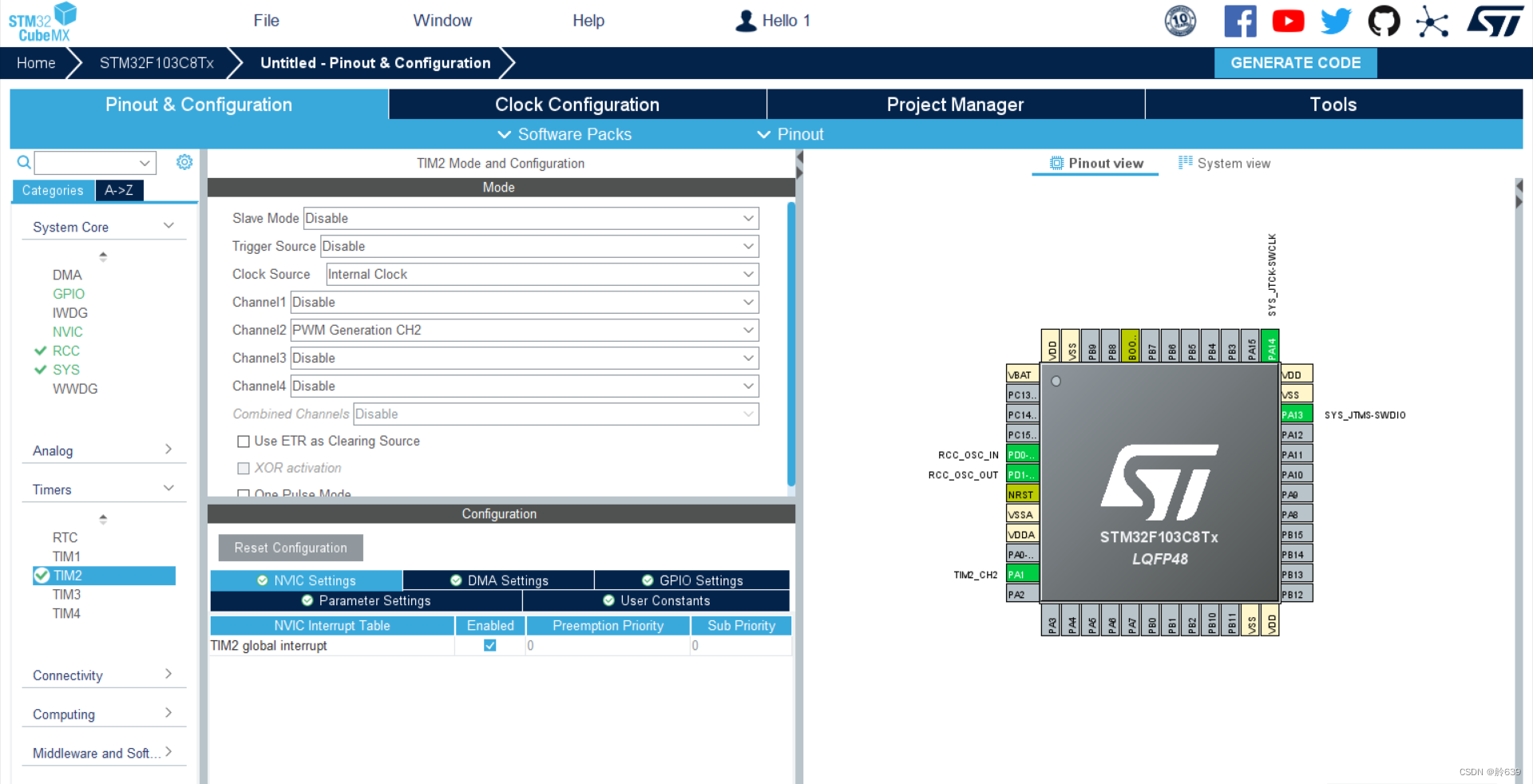

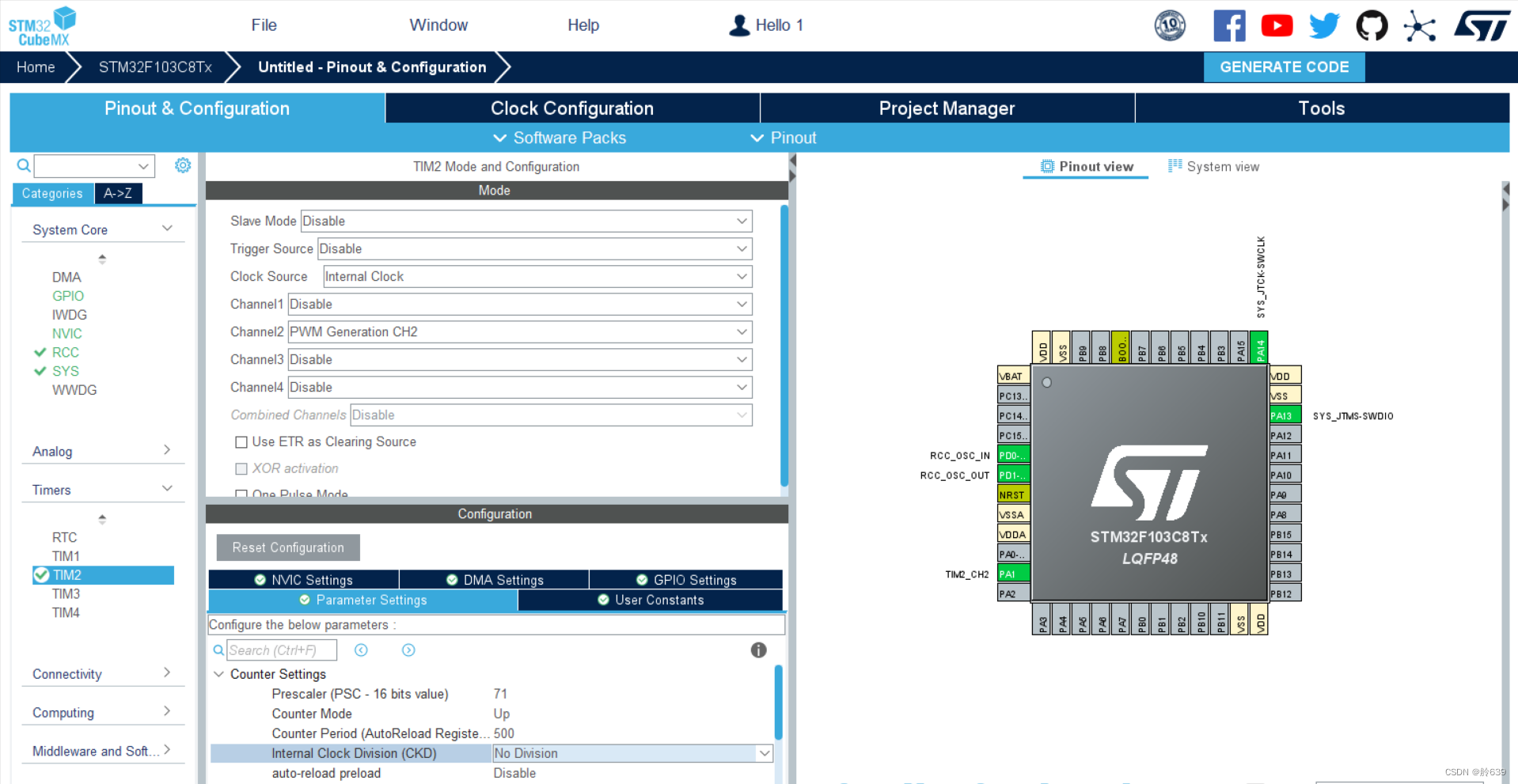

4.设置TIM2

选择internal clock ,设置为 PWM Generation CH2, 分频系数设置为71,计数模式设置为Up,Counter Period 设置为500在这里插入图片描述

5.设置NVIC

在这里插入图片描述
在这里插入图片描述

6.配置USART1

在这里插入图片描述

7.配置时钟

在这里插入图片描述

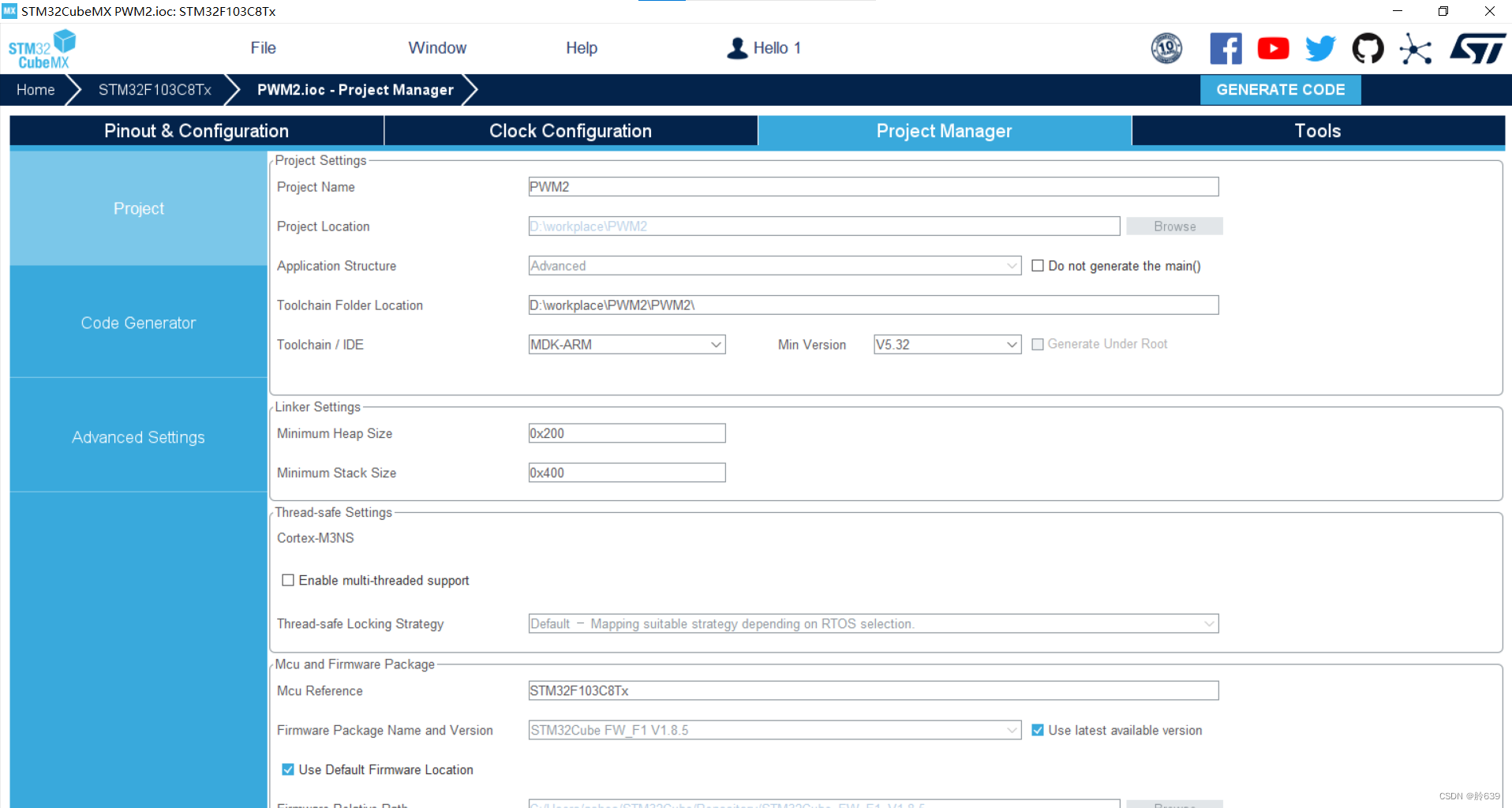

8.创建项目

在这里插入图片描述

9.代码编写

创建全局变量

uint16_t pwm=0;   //占空比

开启TIM2的PWM的通道2
在main主函数中添加如下代码

HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);

在主函数 while 循环里加入如下代码

 while (1)
  {
    /* USER CODE END WHILE *//* USER CODE BEGIN 3 */
      while(pwm<500)
      {
       pwm = pwm + 10;
       __HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,pwm);
       HAL_Delay(20);//延时20毫秒
      }
      while(pwm>0)
      {
      pwm = pwm - 10;
      __HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,pwm);
      HAL_Delay(20);
      }
}

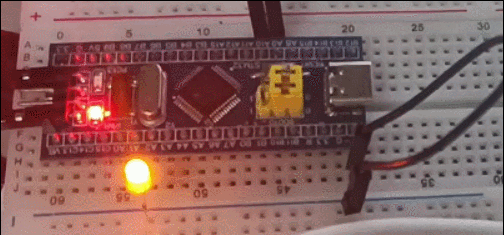

10.实验效果

在这里插入图片描述

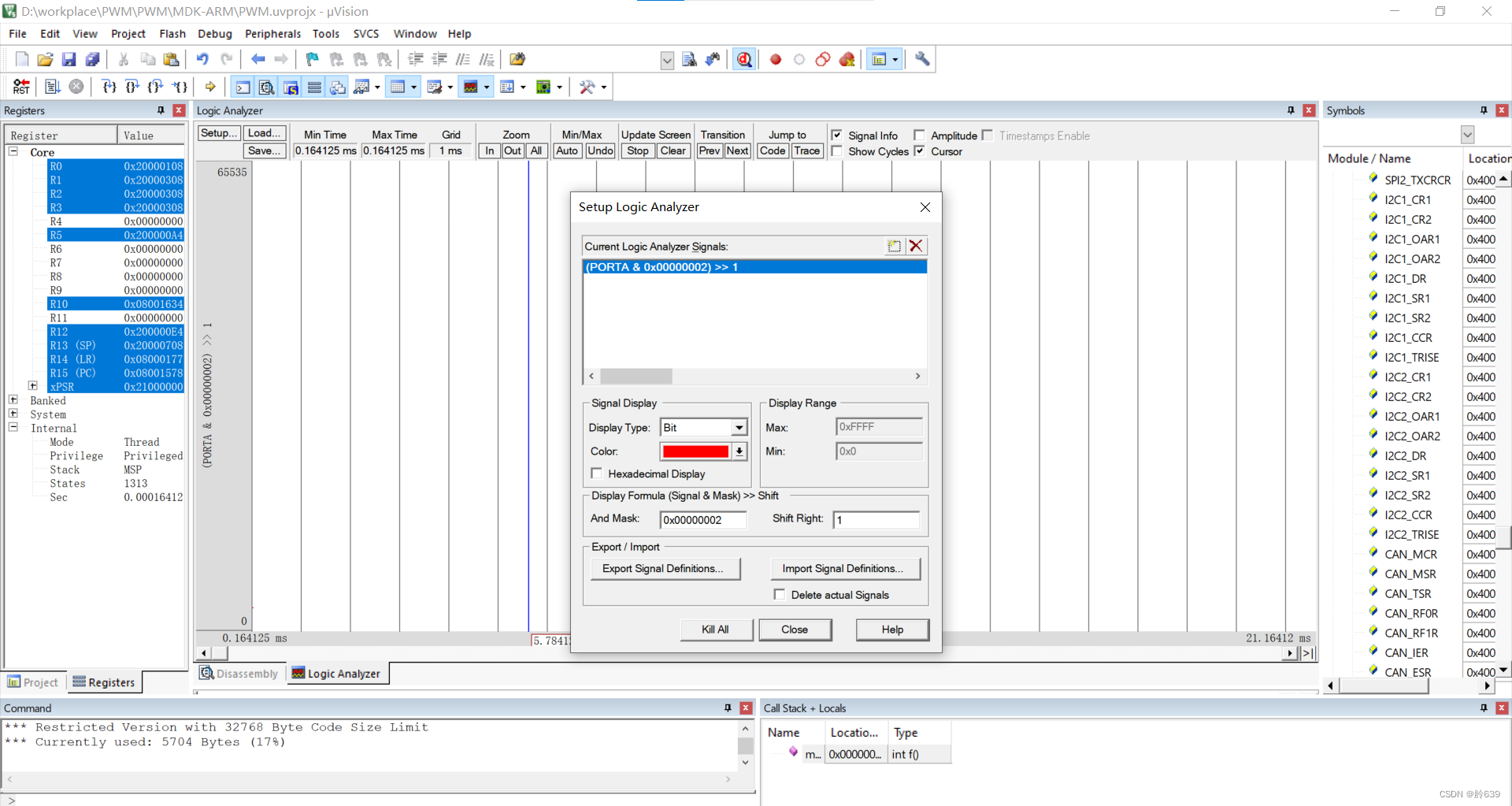

11.观察波形

(1).点开魔法棒工具

在这里插入图片描述

(2).设置debug相关

在这里插入图片描述

(3).点击开始调试

在这里插入图片描述

(4).打开symbol view窗口

在这里插入图片描述

(5).输入PORTA.1

在这里插入图片描述

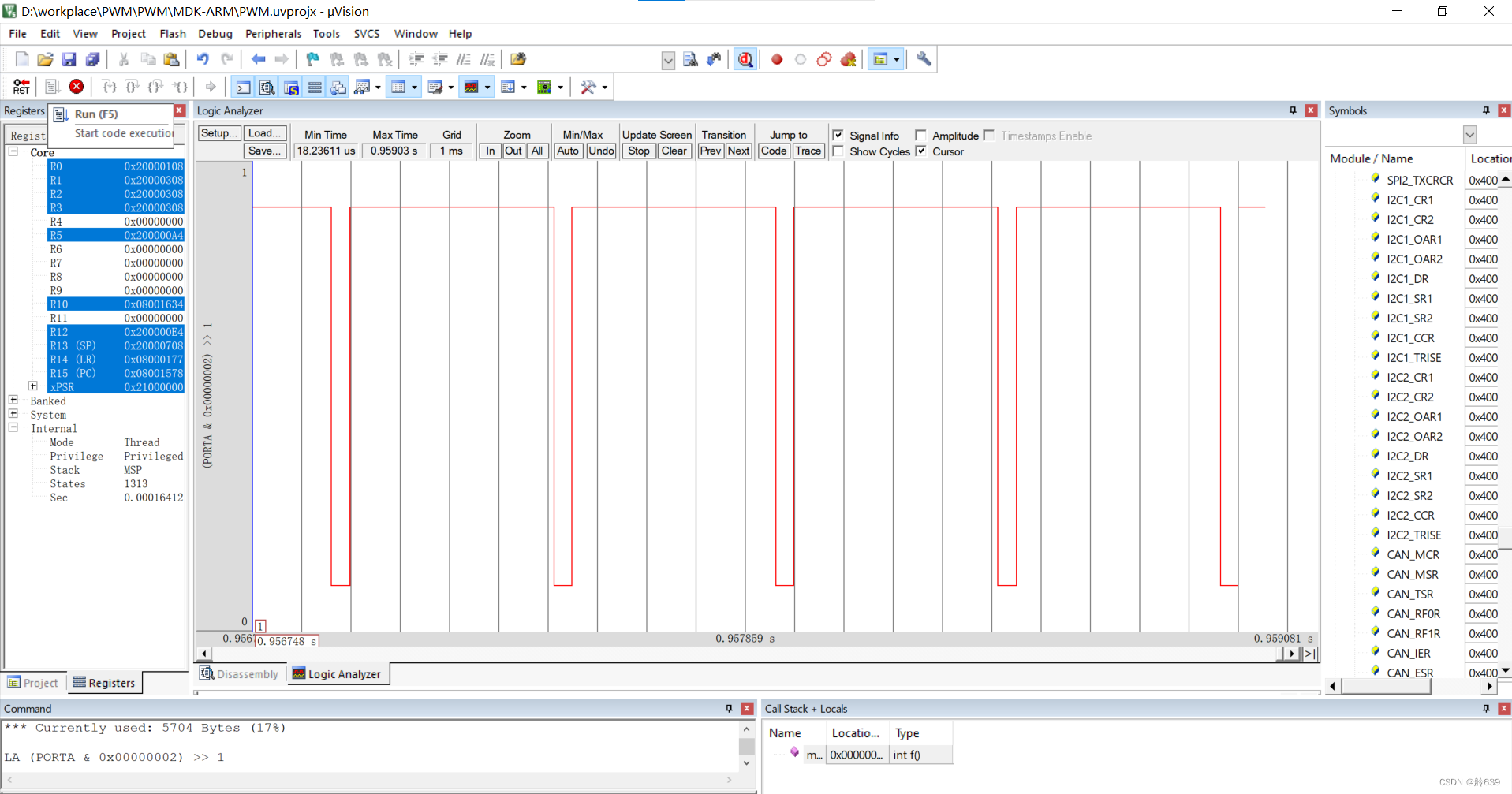

(6).点击开始查看波形

在这里插入图片描述

三.采用定时器的另外一个通道,编程采集上面的pwm输出信号,获得其周期和脉宽,并重定向输出到串口显示

1.工程建立

2.设置RCC

选择CCR模式
在这里插入图片描述

3.设置SYS

选择Serial Wire
在这里插入图片描述

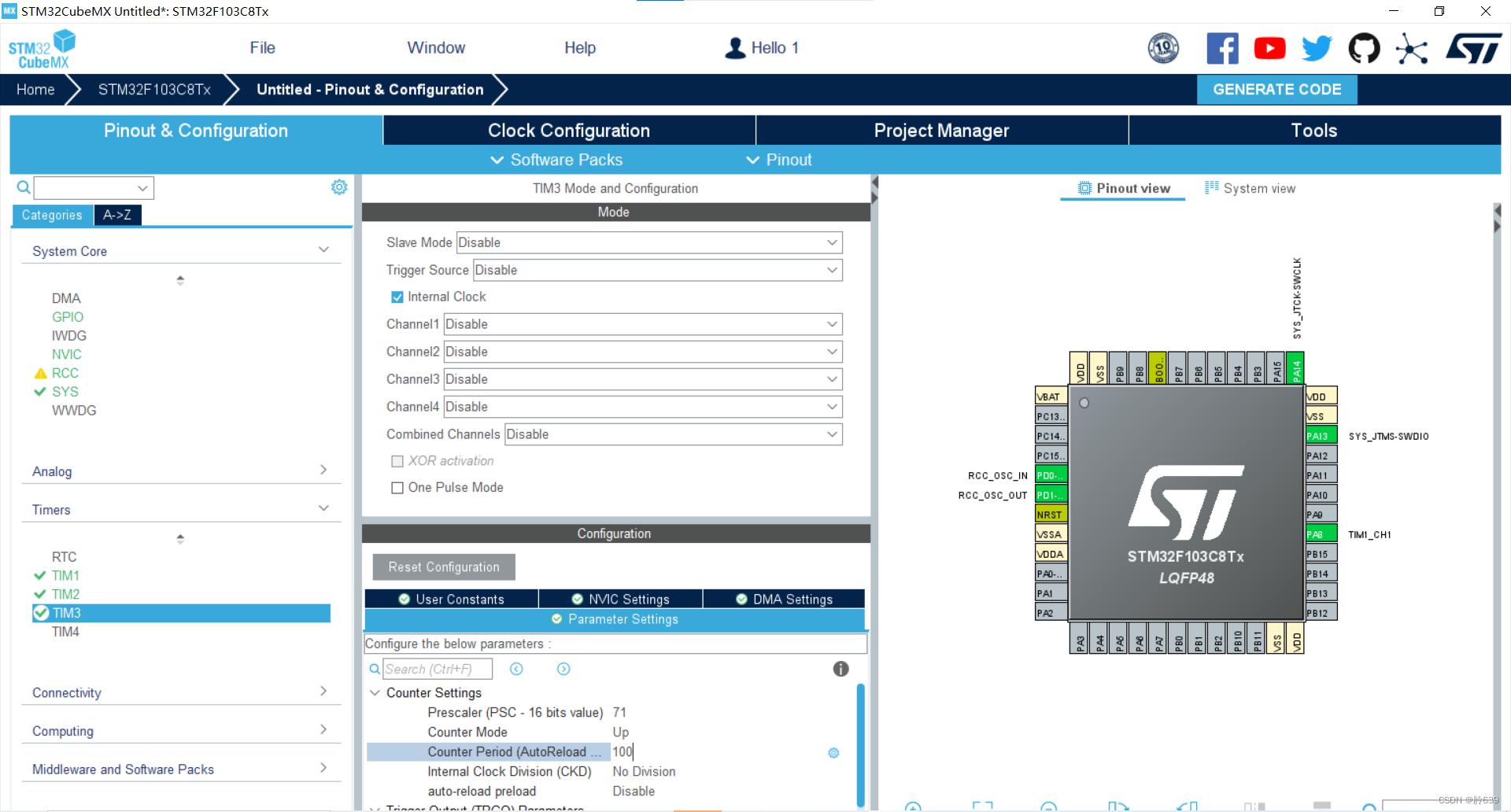

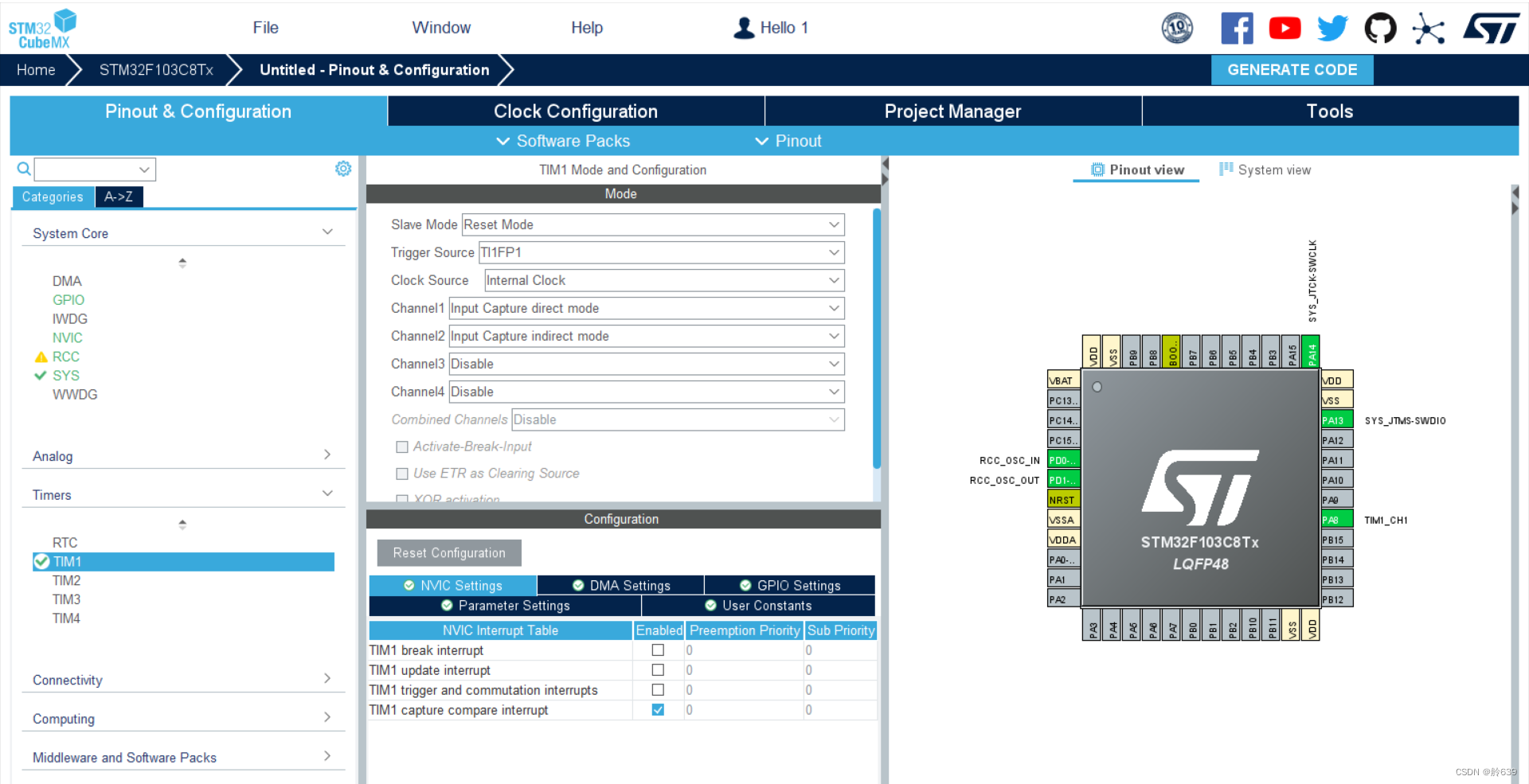

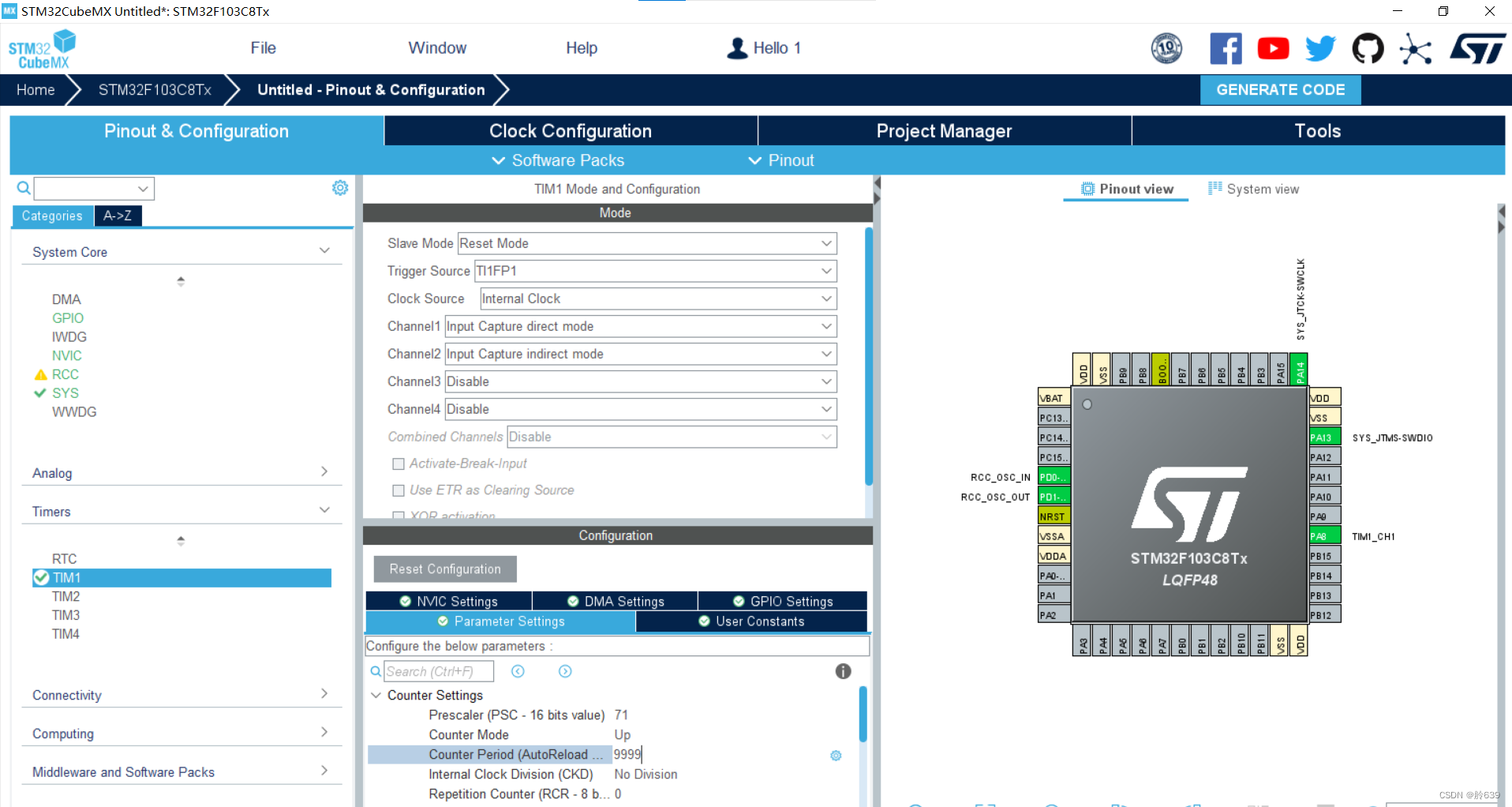

3.配置tim1、2、3

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

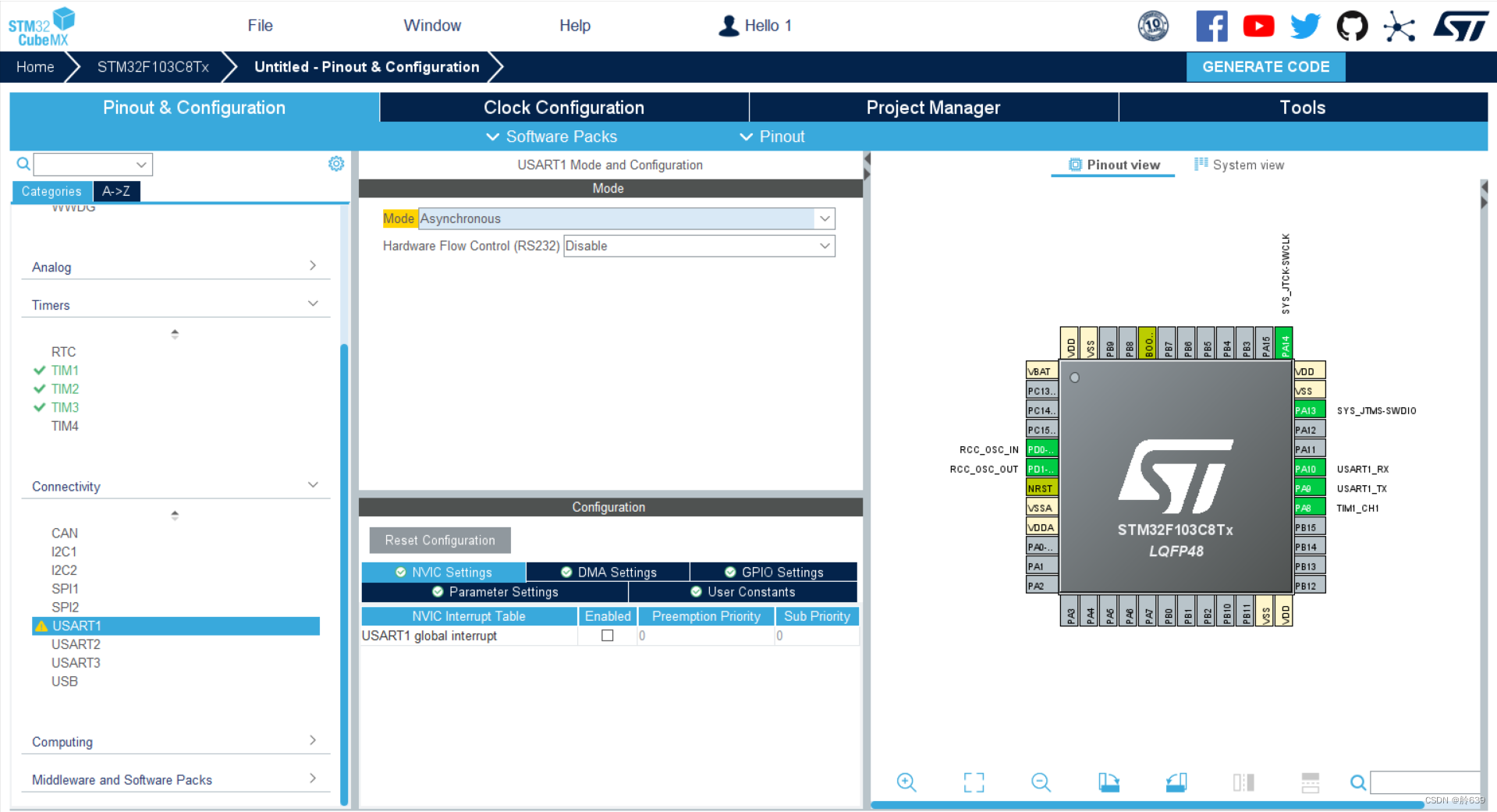

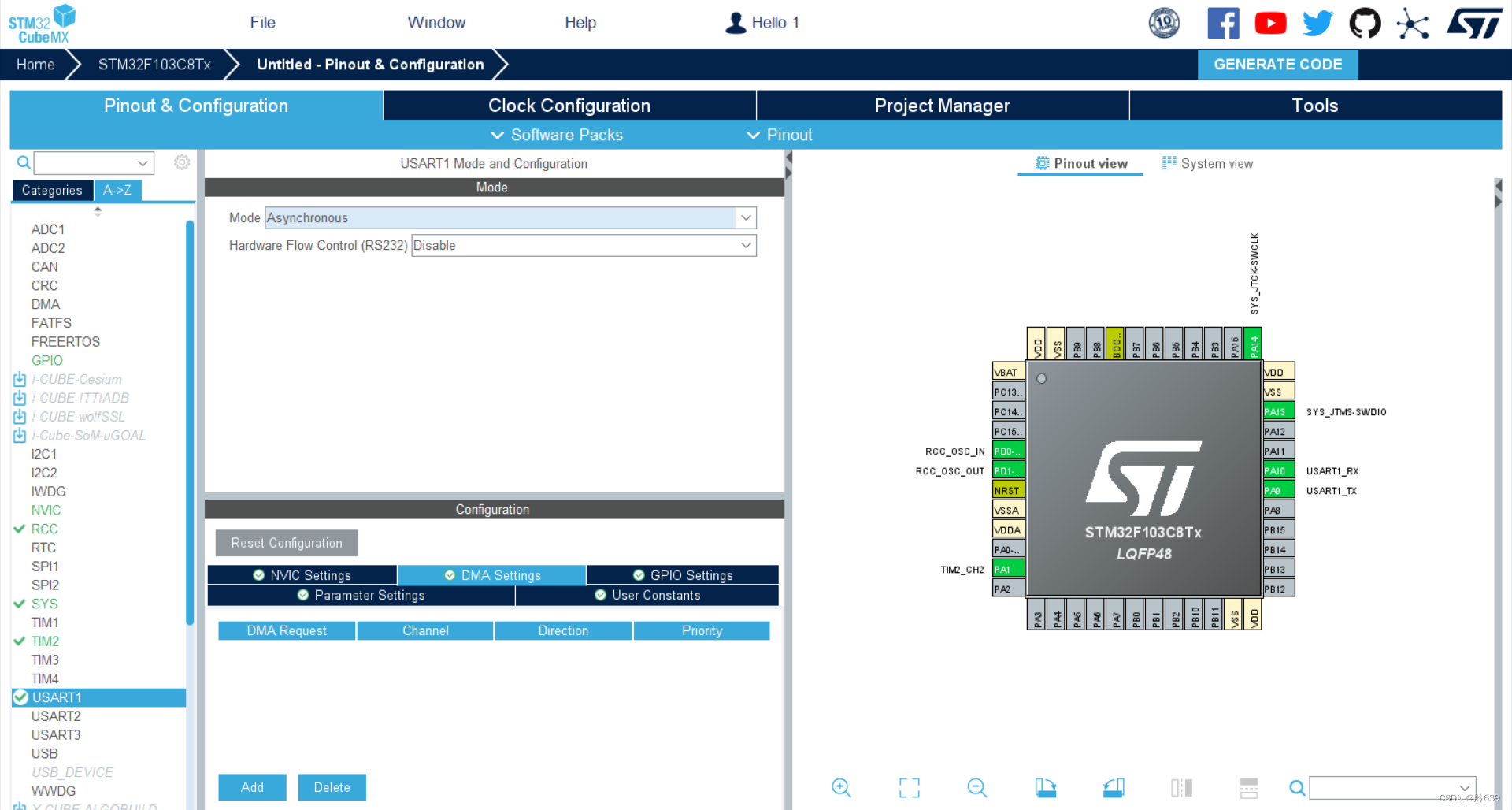

4.配置USART1

在这里插入图片描述

5.创建项目

在这里插入图片描述

6.代码编写

在usart.c和main.c中添加头文件

#include "string.h"
#include "stdio.h"

重定义printf函数和相关配置
在主函数下面定义:

int fputc(int ch, FILE *f)
{
HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
return ch;
}

定义全局变量

uint8_t i = 0;
float Duty = 0;
float Frequency = 0;
uint16_t Cap_val1 = 0;
uint16_t Cap_val2 = 0;

mian主函数编写
在while(1)前添加

printf("串口通信测试\r\n");
    HAL_TIM_Base_Start_IT(&htim2); // 使能定时器及其更新中断
    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1); // 使能定时器及其PWM输出
    HAL_TIM_IC_Start_IT(&htim1, TIM_CHANNEL_1);       // 使能定时器及其输入捕获
    HAL_TIM_IC_Start_IT(&htim1, TIM_CHANNEL_2);       // 使能定时器及其输入捕获
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 10); // 设置一个PWM波形进行测量

在while(1)循环中添加

// 串口发送 频率 占空比

      printf("Cap_val1 is :%d ,  Cap_val2 is : %d \r\n", Cap_val1, Cap_val2);
        printf("Duty is :%0.2f%% Frequency is : %0.2f ms\r\n", Duty, Frequency);
      HAL_Delay(1000);

添加捕获回调函数

// 定时输入捕获回调函数 计算占空比和频率
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM1)
    {
        if (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
        {
            Cap_val1 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);
        }
        if (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_2)
        {
            Cap_val2 = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_2);
            Duty = 100 - (float)Cap_val2 / (float)Cap_val1 * 100;
            Frequency = 0.001 * Cap_val1;
        }
    }

}

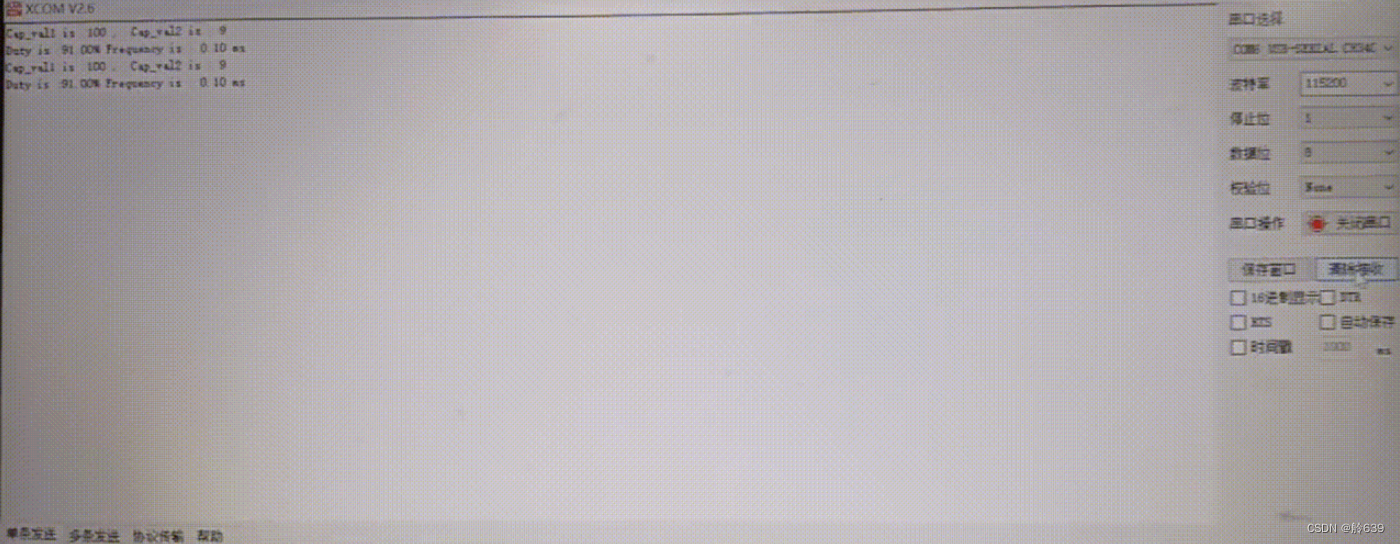

7.效果

在这里插入图片描述
