GD32F407ZGT6/GD32F450ZGT6（2）GPIO实验

 本文章基于兆易创新GD32 MCU所提供的2.2.4版本库函数开发

向上代码兼容GD32F450ZGT6中使用

后续项目主要在下面该专栏中发布：

https://blog.youkuaiyun.com/qq_62316532/category_12608431.html?spm=1001.2014.3001.5482

感兴趣的点个关注收藏一下吧!

电机驱动开发可以跳转：

GD32F103RCT6/GD32F303RCT6-实战项目-无刷电机驱动（1）_gd32f103rct6例程-优快云博客

BMS电源系统开发可以跳转：

暂未放链接

DCDC-双向BUCK-BOOST实战链接：

GD32实战篇-双向数控BUCK-BOOST-BUCK降压理论基础-优快云博客

GD32实战篇-双向数控BUCK-BOOST-BOOST升压理论基础-优快云博客

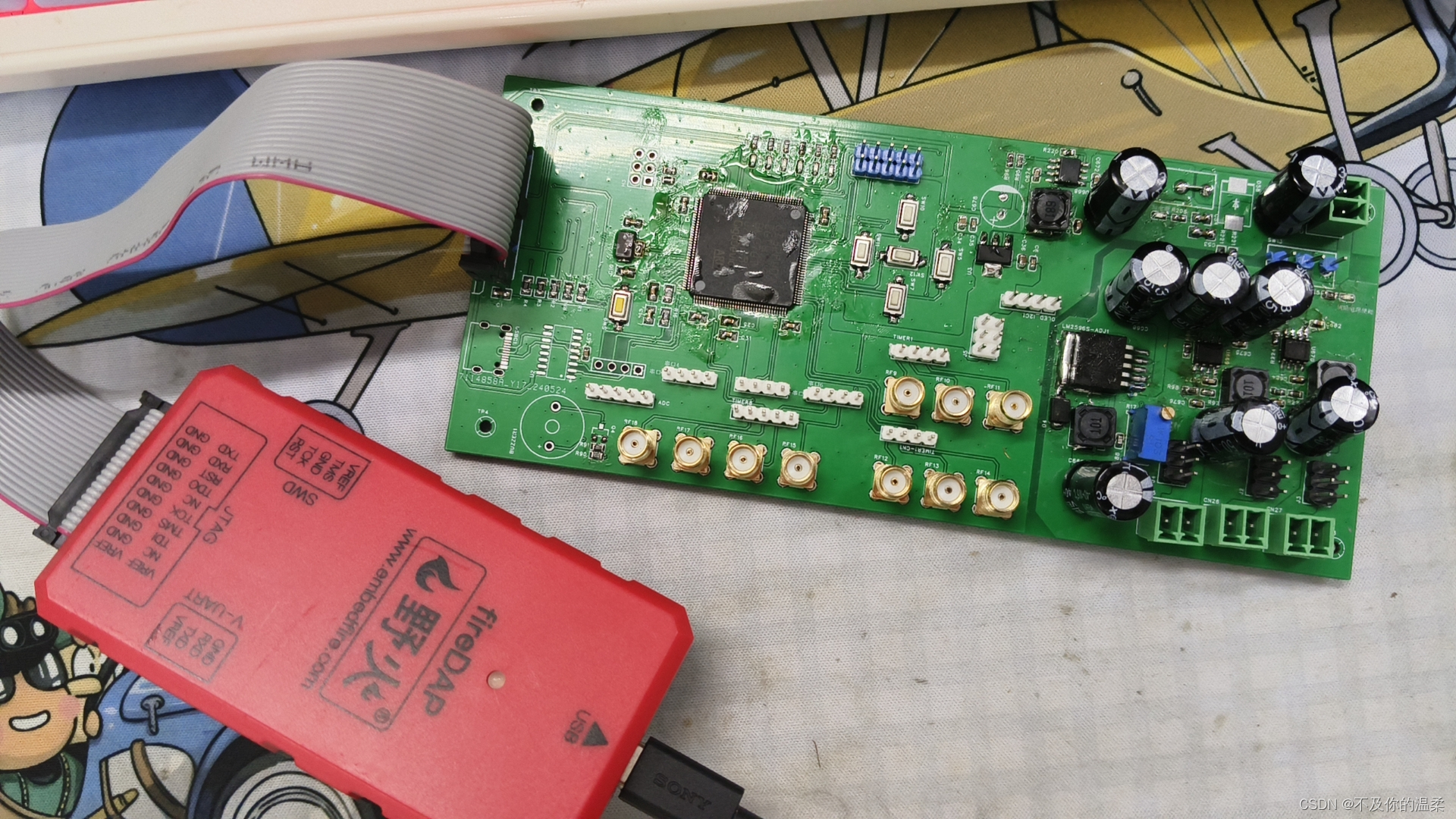

本教程使用开发板：

因为先前F4的开发板用于BMS储能开发，涉及隐私无法在此基础上继续公布，所以就手忙脚乱的自制了一块专门用于教程的开发板，部分还未焊接完毕，焊油也未洗掉，后续会慢慢美化的。

 群号：621154399

有问题欢迎大家加入我们一起交流，这个群是开源性技术交流群。

介绍

GD32F407ZGT6作为我们本教材选用的芯片，本节我们将展开讲如何实现GPIO的输入输出的操作。

GPIO（General Purpose Input Output）是通用输入输出引脚，它是STM32芯片上的数字接口，可配置为8种输入输出模式，。可以使用寄存器级操作进行配置和控制，因此具有灵活性和可编程性。

引脚电平：0V~3.3V，部分引脚可容忍5V（在GD32F103RCT6引脚定义中，带FT的，可以容忍5V）

每个GPIO引脚可以由软件配置为输出(推挽或开漏)、输入、外设的备用功能或者模拟模式。每个GPIO引脚都可以配置为上拉、下拉或无上拉/下拉。

输出模式下可控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等。

输入模式下可读取端口的高低电平或电压，用于读取按键输入、外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等。

具体更加详细的关于GPIO的讲解，大家可以参考F1系列编写的教程：

D32F103RCT6/GD32F303RCT6（3.1）GPIO外设使用-寄存器+库函数介绍

GD32F103RCT6/GD32F303RCT6（3.2）GPIO外设使用-实验编程

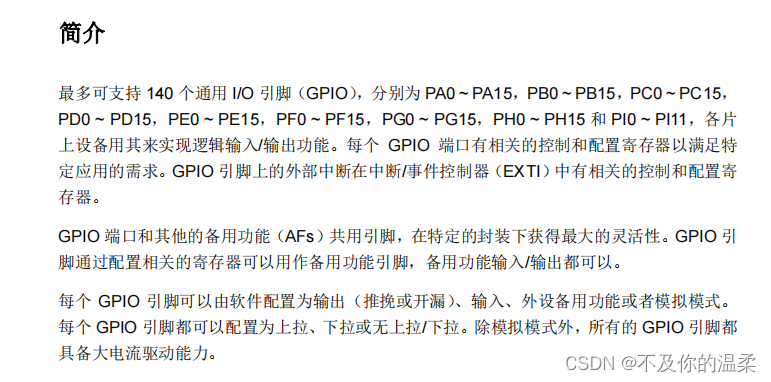

手册说明：

对应的四种不同功能：

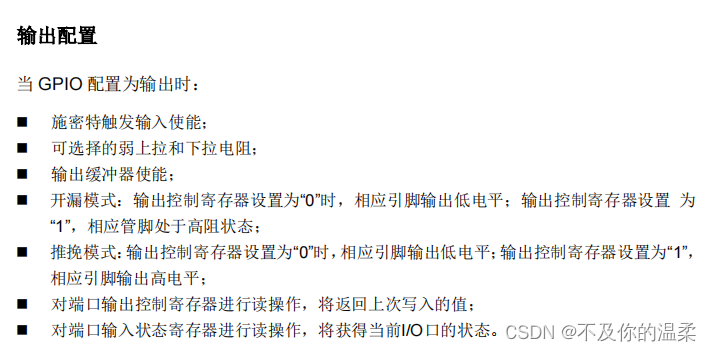

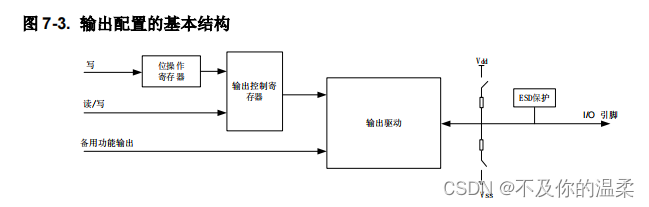

输出模式配置

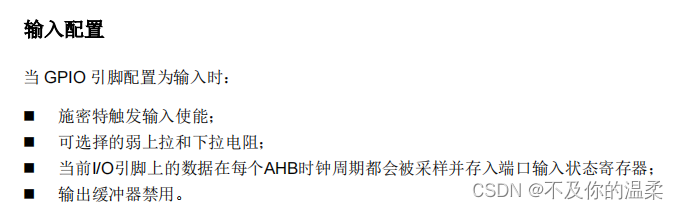

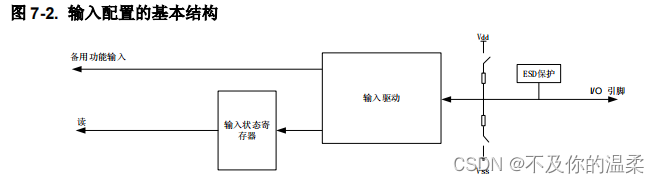

输入配置

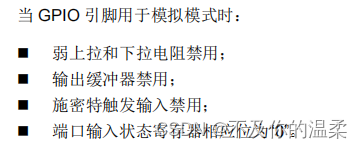

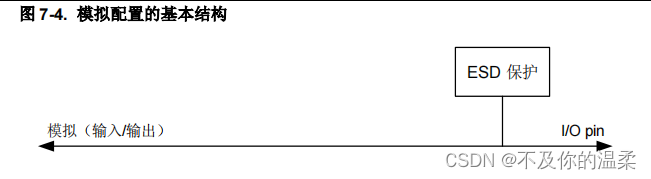

模拟输入配置

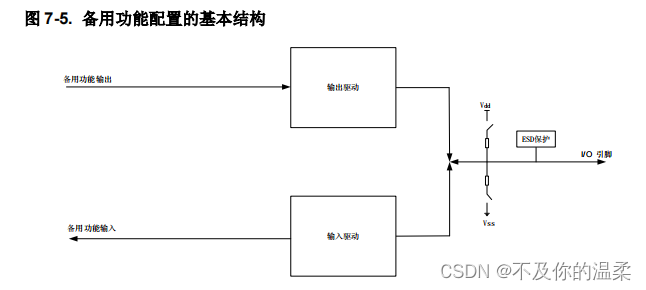

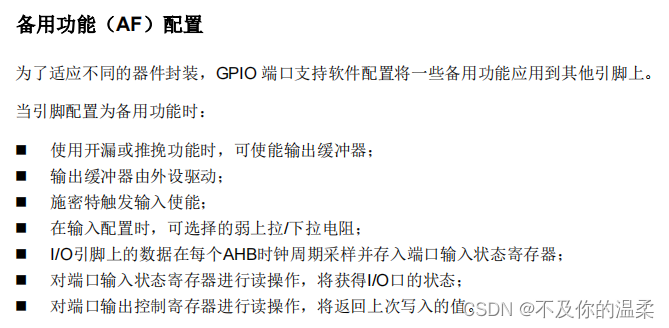

复用功能配置

库函数更新：

关于gpio的初始化，我们本次主要是列举在GD32F1系列与GD32F4系列之间的对比。

GD32F103/GD32F303

其中，在GD32F1/GD32F303系列中，将GPIO初始化为输出模式的代码如下：

      // GPIO时钟使能
	  rcu_periph_clock_enable(LED_1_GPIO_CLK);
	  rcu_periph_clock_enable(LED_2_GPIO_CLK);
	  rcu_periph_clock_enable(LED_3_GPIO_CLK);
	  rcu_periph_clock_enable(LED_4_GPIO_CLK);
      // 配置为推挽输出模式
	  gpio_init(LED_1_GPIO_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, LED_1_GPIO_PIN);
      gpio_init(LED_2_GPIO_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, LED_2_GPIO_PIN);
	  gpio_init(LED_3_GPIO_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, LED_3_GPIO_PIN);
	  gpio_init(LED_4_GPIO_PORT, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, LED_4_GPIO_PIN);

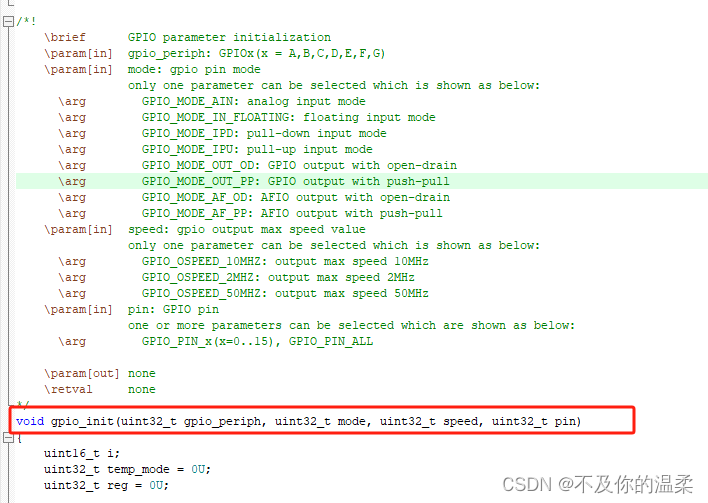

在初始化GPIO所使用的时钟后，涉及到的主要库函数为：

GD32F407/GD32F450

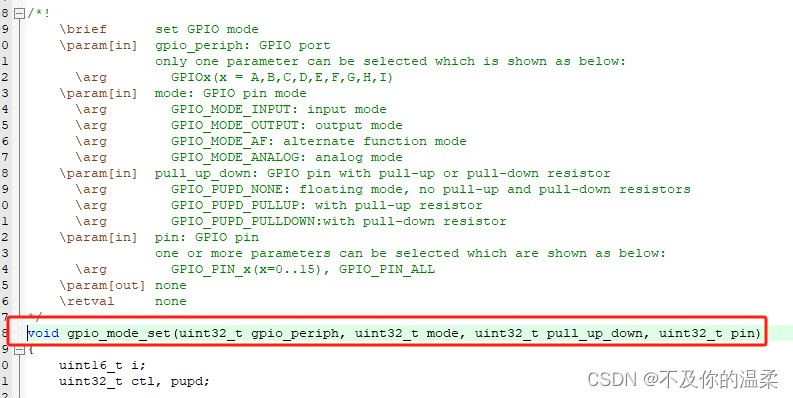

在GD32F407/GD32F450中，库函数对GPIO的初始化做更一步细分，具体的实现的代码如下：

//GPIOB时钟使能
rcu_periph_clock_enable(RCU_GPIOD);

		  gpio_mode_set(GPIOD,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2);

gpio_mode_set(GPIOD,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5);


gpio_output_options_set(GPIOD,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2);

 gpio_output_options_set(GPIOD,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5);

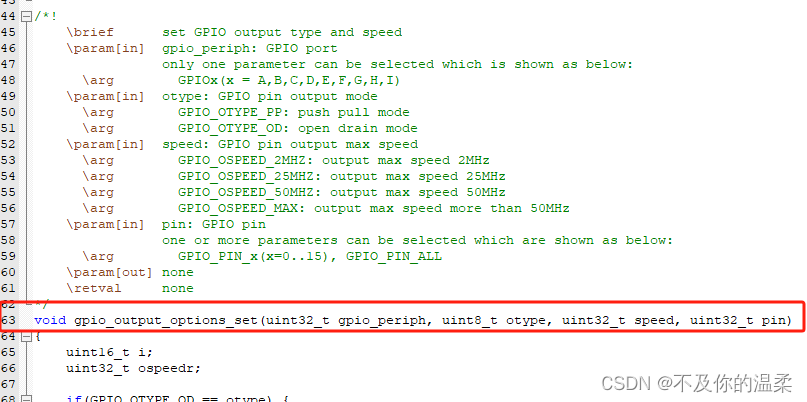

在初始化GPIO所使用的时钟后，涉及到的主要库函数为：

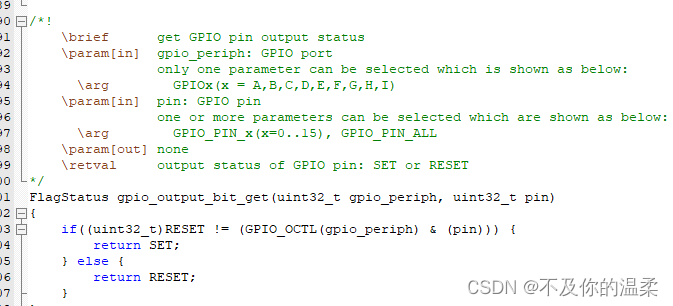

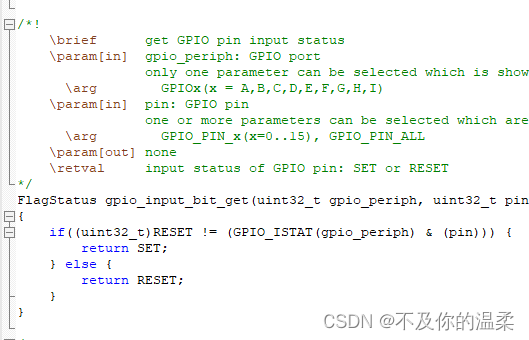

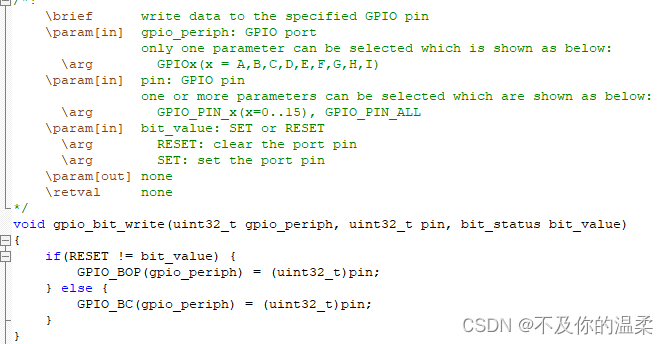

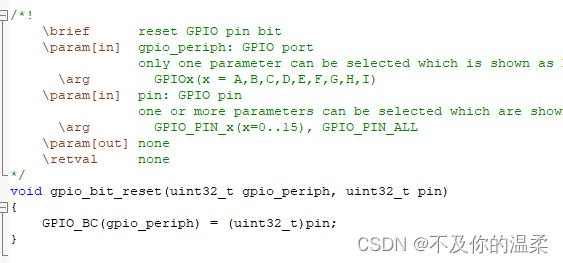

对于GPIO的输出部分，改动主要是如上，其余关于GPIO的电平操作和读取等函数，均一样。

GPIO实验

GPIO流水灯实验

实验现象演示：

GD32F407ZGT6流水灯演示视频

通过延时顺序开启LED以完成实验效果。

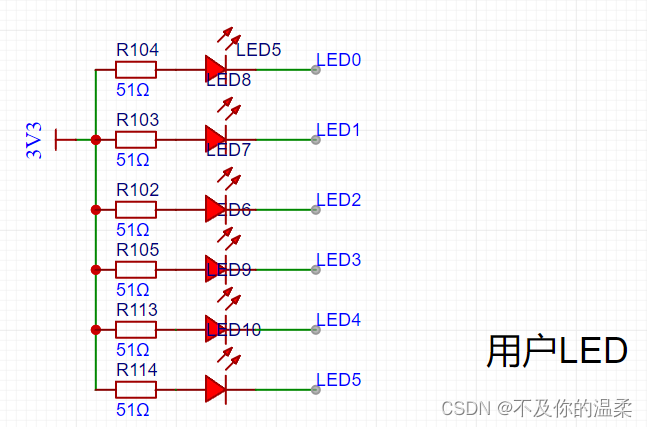

LED对应引脚在原理图中为:PD0-PD5

编程要点：

1.初始化GPIO时钟

2.设置GPIO工作模式

3.编写GPIO用户函数

/**
 @brief LED灯驱动初始化
 @param 无
 @return 无
*/
void LED_GPIO_Init(void)
{
			//GPIOB时钟使能
		rcu_periph_clock_enable(RCU_GPIOD);

		gpio_mode_set(GPIOD,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2);
		gpio_mode_set(GPIOD,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5);

		gpio_output_options_set(GPIOD,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2);
		gpio_output_options_set(GPIOD,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5);

	//默认输出高电平

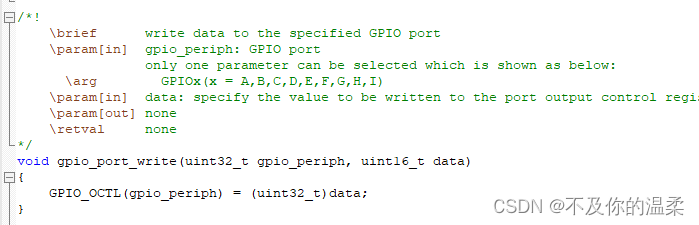

       gpio_port_write(GPIOD, 0xFFFF);

}

主函数中调用：

			for(int x = 0;x<6;x++)
			{
		  gpio_bit_write(GPIOD,BIT(x),RESET);
				delay_ms(150);
				if(x==5)
				{
					for(int x = 5;x>0;x--)
					{
				    gpio_bit_write(GPIOD,BIT(x),SET);
						delay_ms(150);
				  }
				}

			}

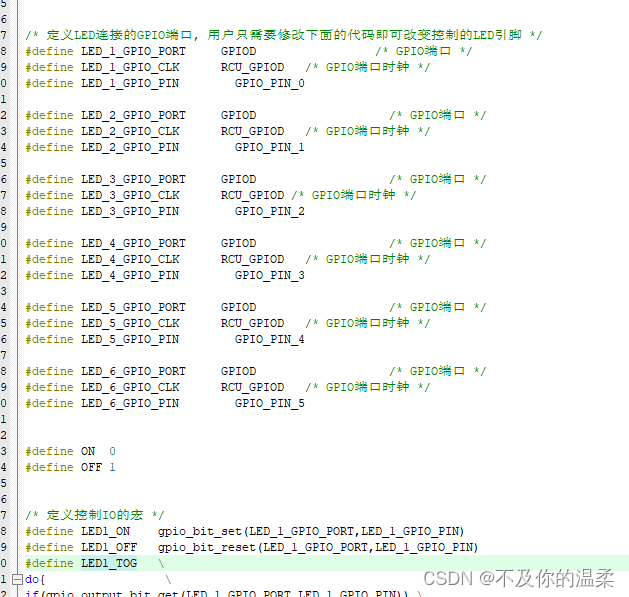

这里的LED操作函数，和F1系列一样被封装成bsp_led.c以及bsp_led.h

原型可以参考F1系列教程中有详细讲解

GPIO按键输入实验

实验现象演示：

GD32F407ZGT6按键控制LED演示视频

通过按下按键达到翻转LED电平状态

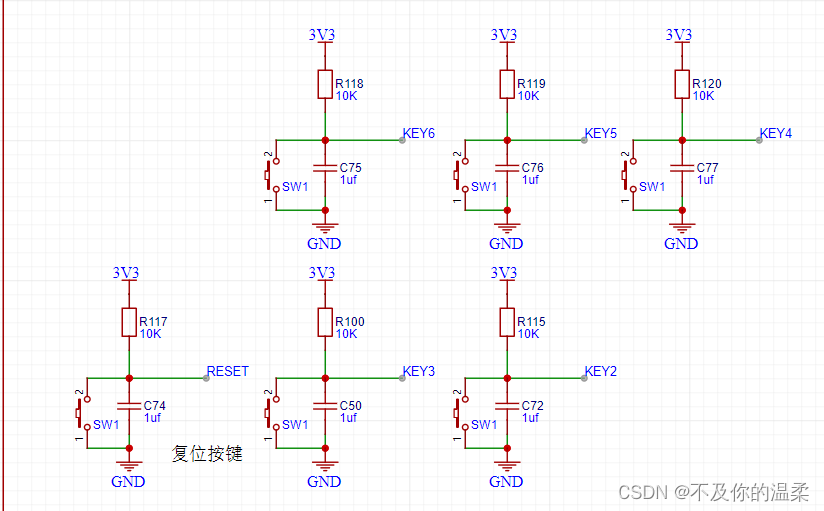

按键在原理图中对应的引脚为：

PG2-PG6

编程要点

1.使能GPIO时钟

2.GPIO输入模式初始化

3.编写用户函数

详细模块化编程以及按键注意事项可以参考F1文章：

GD32F103RCT6/GD32F303RCT6（3.2）GPIO外设使用-实验编程

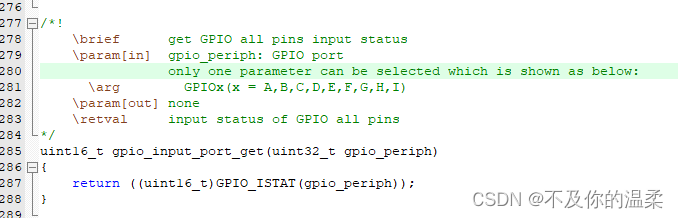

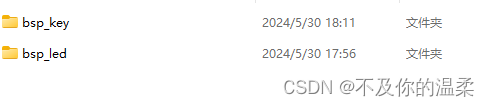

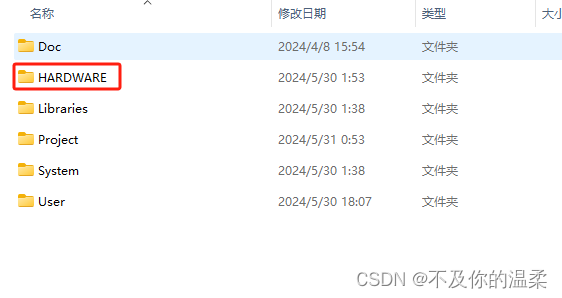

在按键函数中，我们也采样封装的形式，文件保存在：

分别对应LED以及KEY的初始化

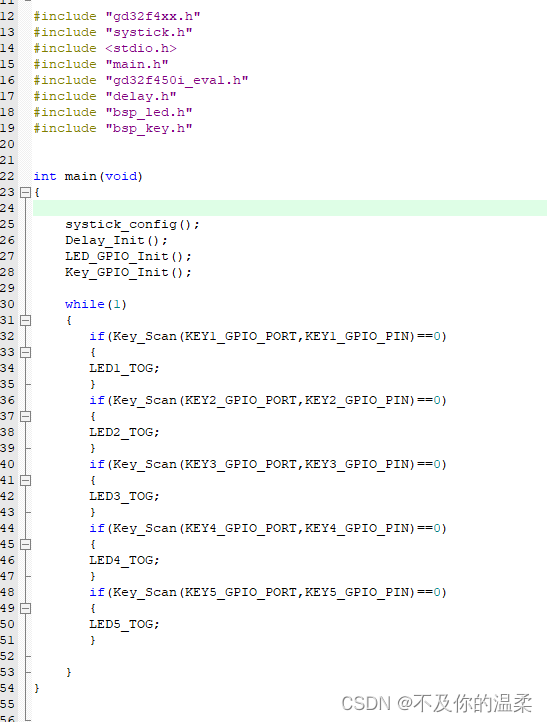

主函数中调用：
