Pspice仿真实验 B-3

实验B-2

1.打开软件Pspice AD Student

①点击file - new-Text file

②输入文本

EX3

VS 1 0 10

R1 1 2 20

R2 2 0 20

R3 3 0 4K

L   2 3 0.2  IC=0.2

C   3 0 0.5U  IC= 2

.TRAN  0.1M  30M  UIC

.PLOT  TRAN  V(3,0)

.PROBE

.END



③点击保存到桌面，文件后缀名为cir

④再次打开软件Pspice AD Student

⑤点击file-open-查找范围为桌面，文件类型为cir后缀的，选择相应的文件名，打开

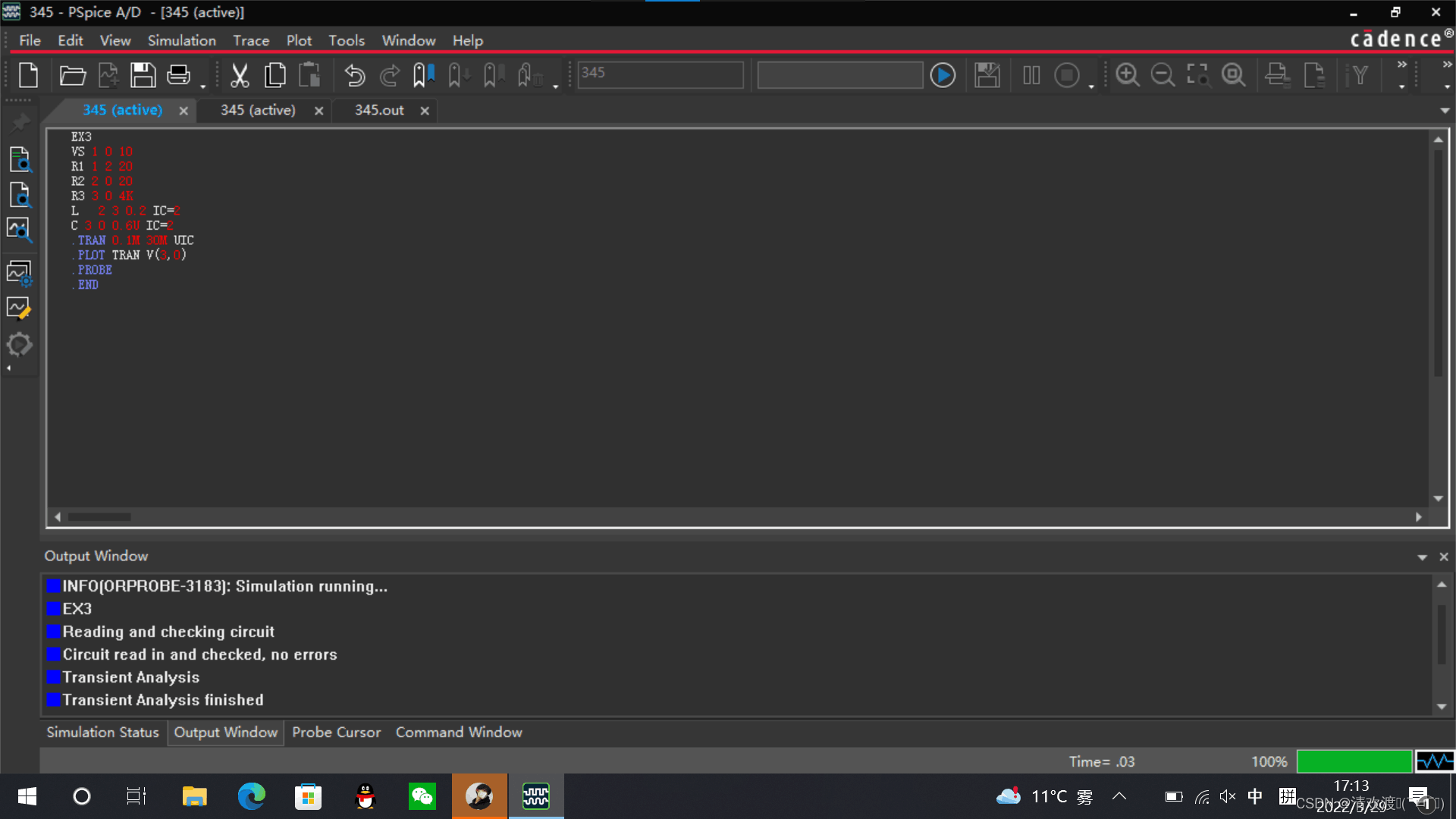

⑥会回到软件页面，然后点击Simulation-Run
