Flink四大基石

一、Window

Flink 认为 Batch 是 Streaming 的一个特例，所以Flink 底层引擎是一个流式引擎，在上面实现了流处理和批处理。而窗口（window）就是从 Streaming 到 Batch 的一个桥梁。Flink 提供了非常完善的窗口机制。

https://nightlies.apache.org/flink/flink-docs-release-1.13/zh/docs/dev/datastream/operators/windows/

为什么需要Window?

在流处理应用中，数据是连续不断的，有时我们需要做一些聚合类的处理，例如：在过去的1分钟内有多少用户点击了我们的网页。

在这种情况下，我们必须定义一个窗口(window)，用来收集最近1分钟内的数据，并对这个窗口内的数据进行计算。

Windows 是处理无限流的核心。Windows 将流拆分为有限大小的“桶”，我们可以对其进行计算。

在实时计算领域, 经常会有如下的需求:

每隔xx时间, 计算最近xx时间的数据,

如:

每隔10min,计算最近24h的热搜词

每隔5s,计算最近1min的股票行情数据

每隔10min,计算最近1h的广告点击量

....

这些实时需求的实现就需要借助窗口!

窗口就是从什么地方开始到什么地方结束的一种表示方法。

Window有哪些控制属性?

为了完成上面提到的需求, 需要使用窗口来完成, 但是窗口需要有如下的属性才可以

窗口的长度(大小): 决定了要计算最近多长时间的数据

窗口的间隔: 决定了每隔多久计算一次

举例：每隔10min,计算最近24h的热搜词，24小时是长度，每隔10分钟是间隔。

Flink窗口应用代码结构

Flink的窗口算子为我们提供了方便易用的API，我们可以将数据流切分成一个个窗口，对窗口内的数据进行处理。本文将介绍如何在Flink上进行窗口的计算。

一个Flink窗口应用的大致骨架结构如下所示：

l Keyed Window

// Keyed Window
stream
        .keyBy(...)              <-  按照一个Key进行分组
        .window(...)            <-  将数据流中的元素分配到相应的窗口中
        [.trigger(...)]            <-  指定触发器Trigger（可选）
        [.evictor(...)]            <-  指定清除器Evictor(可选)
        .reduce/aggregate/process/apply()      <-  窗口处理函数Window Function

l Non-Keyed Window

// Non-Keyed Window
stream
        .windowAll(...)         <-  不分组，将数据流中的所有元素分配到相应的窗口中
        [.trigger(...)]            <-  指定触发器Trigger（可选）
        [.evictor(...)]            <-  指定清除器Evictor(可选)
        .reduce/aggregate/process()      <-  窗口处理函数Window Function

在上面，方括号([…]) 中的命令是可选的。这表明 Flink 允许您以多种不同的方式自定义窗口逻辑，使其最适合您的需求。

首先：我们要决定是否对一个DataStream按照Key进行分组，这一步必须在窗口计算之前进行。经过keyBy的数据流将形成多组数据，下游算子的多个实例可以并行计算。windowAll不对数据流进行分组，所有数据将发送到下游算子单个实例上。决定是否分组之后，窗口的后续操作基本相同，经过windowAll的算子是不分组的窗口（Non-Keyed Window），它们的原理和操作与Keyed Window类似，唯一的区别在于所有数据将发送给下游的单个实例，或者说下游算子的并行度为1。

窗口的生命周期

Flink窗口的骨架结构中有两个必须的两个操作：

使用窗口分配器（WindowAssigner）将数据流中的元素分配到对应的窗口。
当满足窗口触发条件后，对窗口内的数据使用窗口处理函数（Window Function）进行处理，常用的Window Function有reduce、aggregate、process。

其他的trigger、evictor则是窗口的触发和销毁过程中的附加选项，主要面向需要更多自定义的高级编程者，如果不设置则会使用默认的配置。

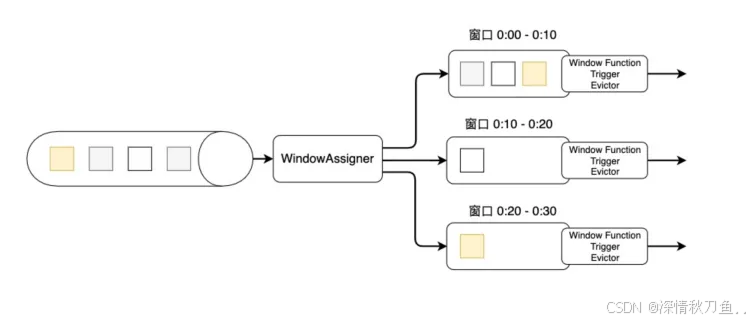

上图是窗口的生命周期示意图，假如我们设置的是一个10分钟的滚动窗口，第一个窗口的起始时间是0:00，结束时间是0:10，后面以此类推。当数据流中的元素流入后，窗口分配器会根据时间（Event Time或Processing Time）分配给相应的窗口。相应窗口满足了触发条件，比如已经到了窗口的结束时间，会触发相应的Window Function进行计算。注意，本图只是一个大致示意图，不同的Window Function的处理方式略有不同。

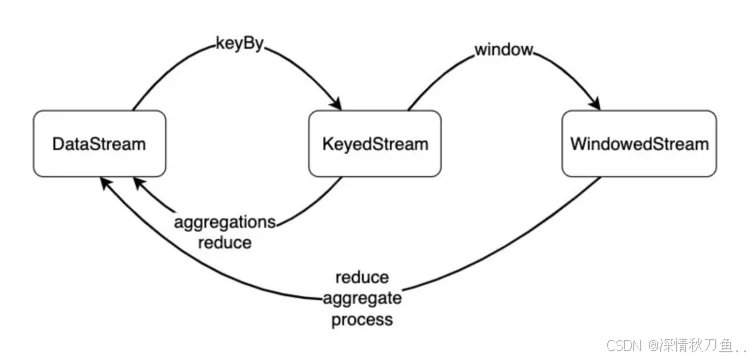

从数据类型上来看，一个DataStream经过keyBy转换成KeyedStream，再经过window转换成WindowedStream，我们要在之上进行reduce、aggregate或process等Window Function，对数据进行必要的聚合操作。

Window的分类

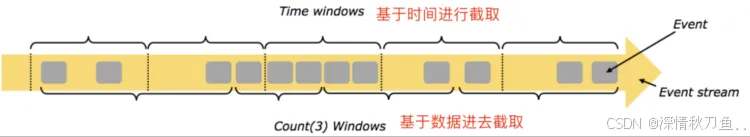

Window可以分成两类：

CountWindow：按照指定的数据条数生成一个Window，与时间无关。

滚动计数窗口，每隔N条数据，统计前N条数据

滑动计数窗口，每隔N条数据，统计前M条数据

TimeWindow：按照时间生成Window。（重点）

滚动时间窗口，每隔N时间，统计前N时间范围内的数据，窗口长度N，滑动距离N

滑动时间窗口，每隔N时间，统计前M时间范围内的数据，窗口长度M，滑动距离N

会话窗口，按照会话划定的窗口

基于时间的滑动和滚动窗口 [重点]

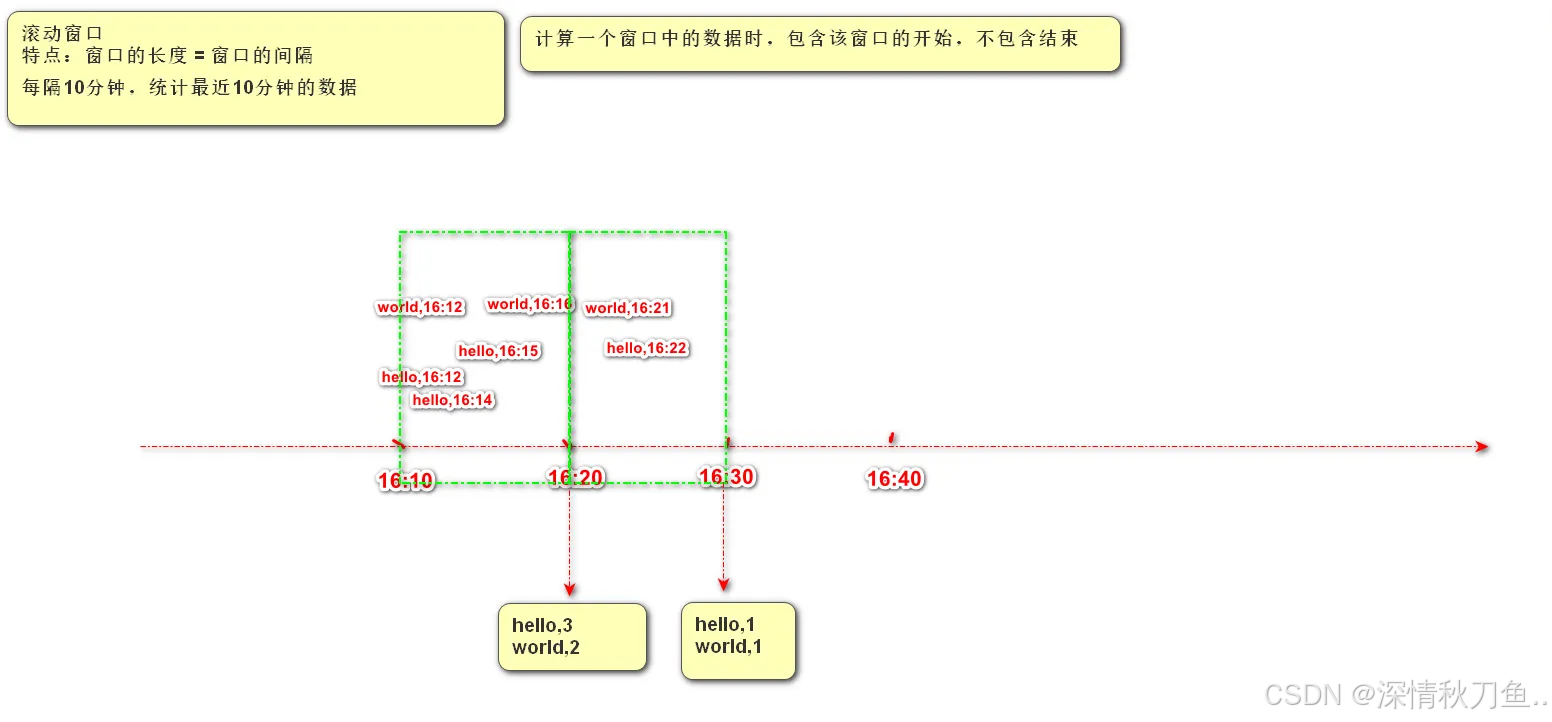

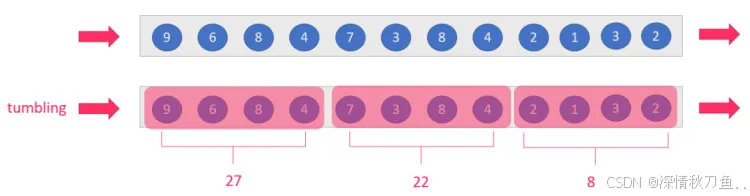

滚动窗口- TumblingWindow概念

流是连续的，无界的（有明确的开始，无明确的结束）

假设有个红绿灯，提出个问题：计算一下通过这个路口的汽车数量

对于这个问题，肯定是无法回答的，为何？

因为，统计是一种对固定数据进行计算的动作。

因为流的数据是源源不断的，无法满足固定数据的要求（因为不知道何时结束）

那么，我们换个问题：统计1分钟内通过的汽车数量

那么，对于这个问题，我们就可以解答了。因为这个问题确定了数据的边界，从无界的流数据中，取出了一部分有边界的数据子集合进行计算。

描述完整就是：每隔1分钟，统计这1分钟内通过汽车的数量。窗口长度是1分钟，时间间隔是1分钟，所以这样的窗口就是滚动窗口。

那么，这个行为或者说这个统计的数据边界，就称之为窗口。

同时，我们的问题，是以时间来划分被处理的数据边界的，那么按照时间划分边界的就称之为：时间窗口

反之，如果换个问题，统计100辆通过的车里面有多少宝马品牌，那么这个边界的划分就是按照数量的，这样的称之为：计数窗口

同时，这样的窗口被称之为滚动窗口，按照窗口划分依据分为：滚动时间窗口、滚动计数窗口。

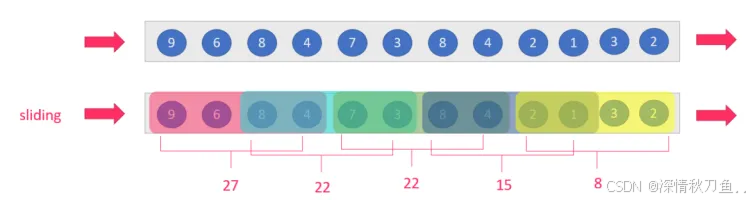

滑动窗口– SlidingWindow概念

同样是需求，改为：

每隔1分钟，统计前面2分钟内通过的车辆数

对于这个需求我们可以看出，窗口长度是2分钟，每隔1分钟统计一次，窗口长度和时间间隔不相等，并且是大于关系，就是滑动窗口

或者：每通过100辆车，统计前面通过的50辆车的品牌占比

对于这个需求可以看出，窗口长度是50辆车，但是每隔100辆车统计一次

对于这样的窗口，我们称之为滑动窗口。

那么在这里面，统计多少数据是窗口长度（如统计2分钟内的数据，统计50辆车中的数据）

隔多久统计一次称之为滑动距离（如，每隔1分钟，每隔100辆车）

那么可以看出，滑动窗口，就是滑动距离不等于窗口长度的一种窗口

比如，每隔1分钟统计先前5分钟的数据，窗口长度5分钟，滑动距离1分钟，不相等

比如，每隔100条数据，统计先前50条数据，窗口长度50条，滑动距离100条，不相等

那如果相等呢？相等就是比如：每隔1分钟统计前面1分钟的数据，窗口长度1分钟，滑动距离1分钟，相等。

对于这样的需求可以简化成：每隔1分钟统计一次数据，这就是前面说的滚动窗口

那么，我们可以看出：

滚动窗口：窗口长度= 滑动距离

滑动窗口：窗口长度！= 滑动距离

总结：其中可以发现，对于滑动窗口：

滑动距离> 窗口长度，会漏掉数据，比如：每隔5分钟，统计前面1分钟的数据（滑动距离5分钟，窗口长度1分钟，漏掉4分钟的数据）这样的东西，没人用。

滑动距离< 窗口长度，会重复处理数据，比如：每隔1分钟，统计前面5分钟的数据（滑动距离1分钟，窗口长度5分钟，重复处理4分钟的数据）

滑动距离= 窗口长度，不漏也不会重复，也就是滚动窗口

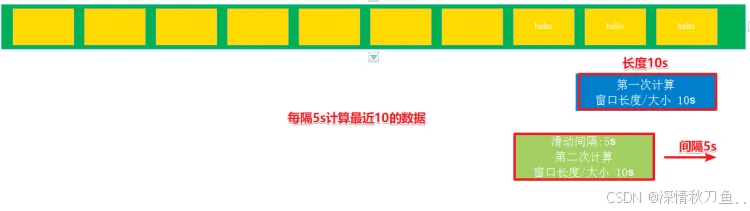

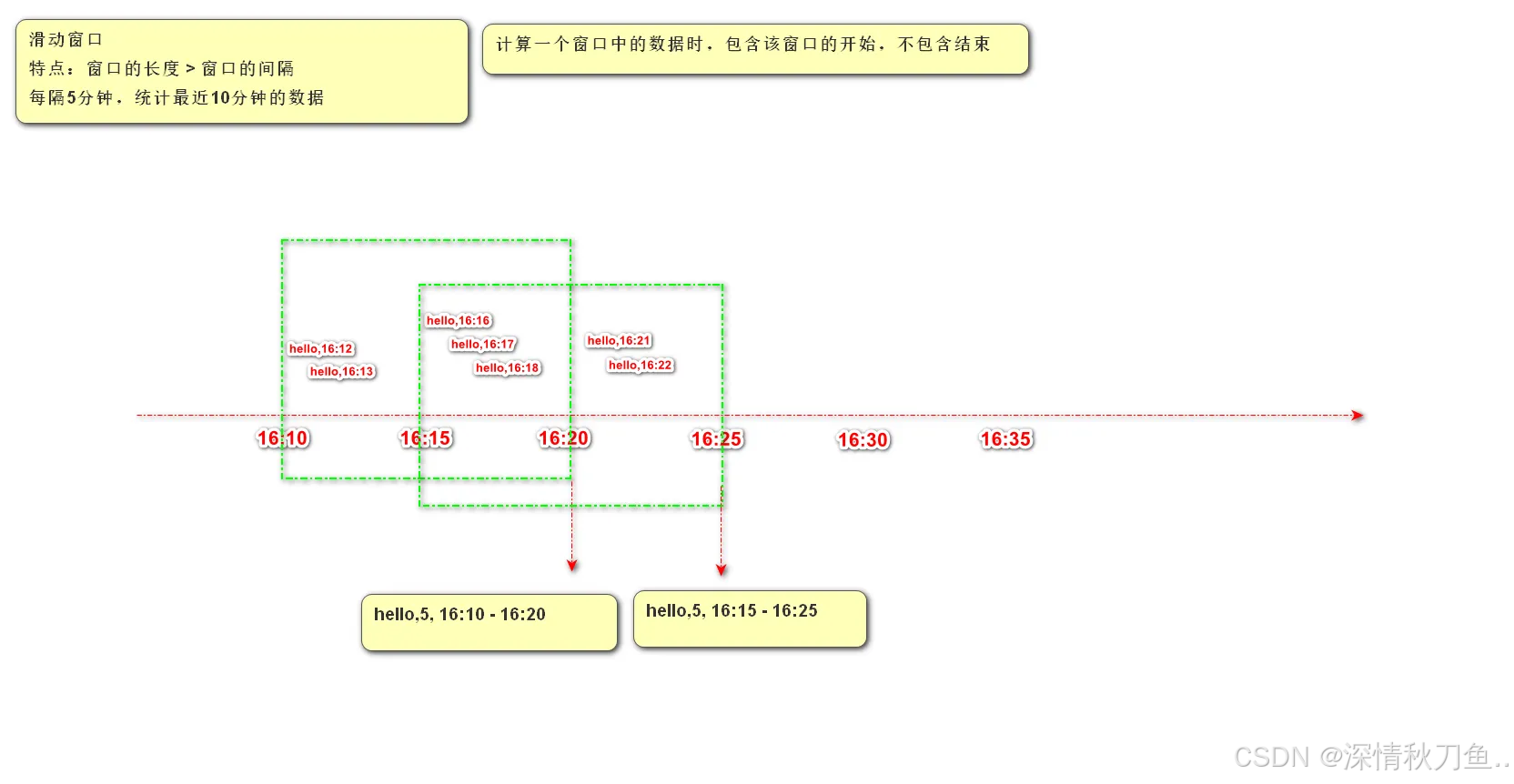

窗口的长度(大小) > 窗口的间隔 : 如每隔5s, 计算最近10s的数据【滑动窗口】

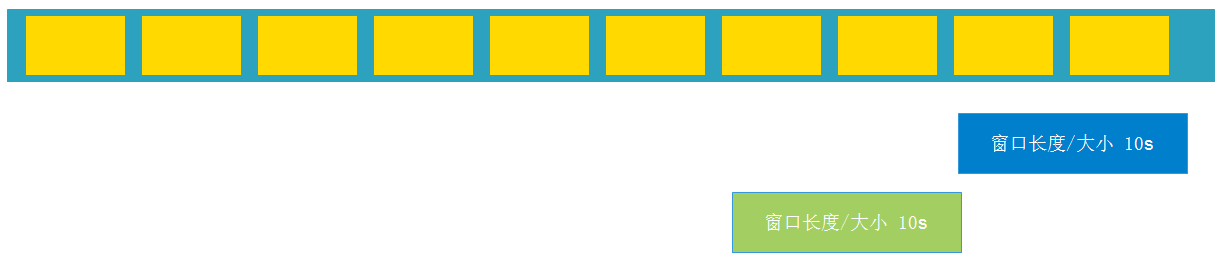

窗口的长度(大小) = 窗口的间隔: 如每隔10s,计算最近10s的数据【滚动窗口】

窗口的长度(大小) < 窗口的间隔: 每隔15s,计算最近10s的数据【没有名字,不用】

需求：

有如下数据表示:
信号灯编号和通过该信号灯的车的数量
9,3
9,2
9,7
4,9
2,6
1,5
2,3
5,7
5,4
需求1:每5秒钟统计一次，最近5秒钟内，各个路口通过红绿灯汽车的数量--基于时间的滚动窗口
需求2:每5秒钟统计一次，最近10秒钟内，各个路口通过红绿灯汽车的数量--基于时间的滑动窗口

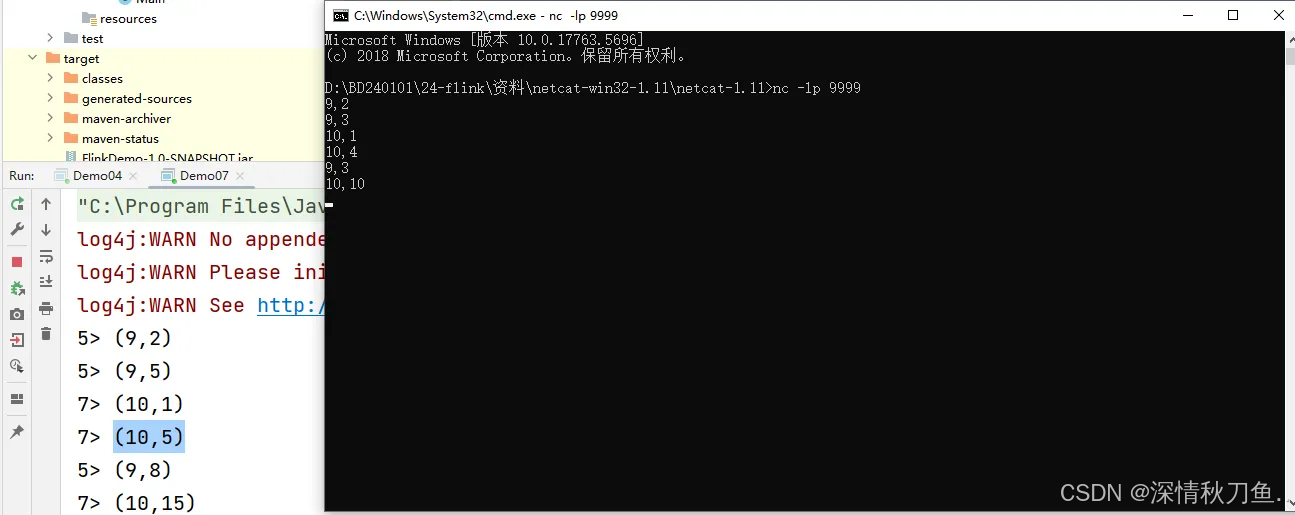

没有添加窗口的写法：

package com.bigdata;

import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;


public class Demo {

    public static void main(String[] args) throws Exception {

        //1. env-准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);

        //2. source-加载数据
        DataStreamSource<String> streamSource = env.socketTextStream("localhost", 9999);

        // 9,2 --> (9,2)
        //3. transformation-数据处理转换
        streamSource.map(new MapFunction<String, Tuple2<Integer,Integer>>() {

            @Override
            public Tuple2<Integer, Integer> map(String line) throws Exception {
                String[] arr = line.split(",");
                int monitor_id = Integer.valueOf(arr[0]);
                int num = Integer.valueOf(arr[1]);
                return Tuple2.of(monitor_id,num);
            }
        }).keyBy(tuple->tuple.f0).sum(1).print();
        //4. sink-数据输出


        //5. execute-执行
        env.execute();
    }
}

此处的sum求和，中count ,其实是CartInfo中的一个字段而已。

演示：

滚动窗口演示

需求1:每5秒钟统计一次，最近5秒钟内，各个路口通过红绿灯汽车的数量--基于时间的滚动窗口

package com.bigdata.Windows;

import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingProcessingTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;

/**
 * @基本功能:
 * @program:FlinkDemo
 * @author: 乐友陈
 * @create:2024-11-25 10:49:33
 **/
public class SingleLight {

    public static void main(String[] args) throws Exception {

        //1. env-准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);


        //2. source-加载数据
        DataStreamSource<String> streamSource = env.socketTextStream("bigdata", 8889);

        // 9,2 --> (9,2)
        //3. transformation-数据处理转换
        streamSource.map(new MapFunction<String, Tuple2<Integer,Integer>>() {

                    @Override
                    public Tuple2<Integer, Integer> map(String line) throws Exception {
                        String[] arr = line.split(",");
                        int monitor_id = Integer.valueOf(arr[0]);
                        int num = Integer.valueOf(arr[1]);
                        return Tuple2.of(monitor_id,num);
                    }
                }).keyBy(tuple->tuple.f0)
                .window(TumblingProcessingTimeWindows.of(Time.minutes(1)))
//              1  .window(SlidingProcessingTimeWindows.of(Time.minutes(1),Time.seconds(30)))
                .sum(1).print();

        //4. sink-数据输出




        //5. execute-执行
        env.execute();
    }
}

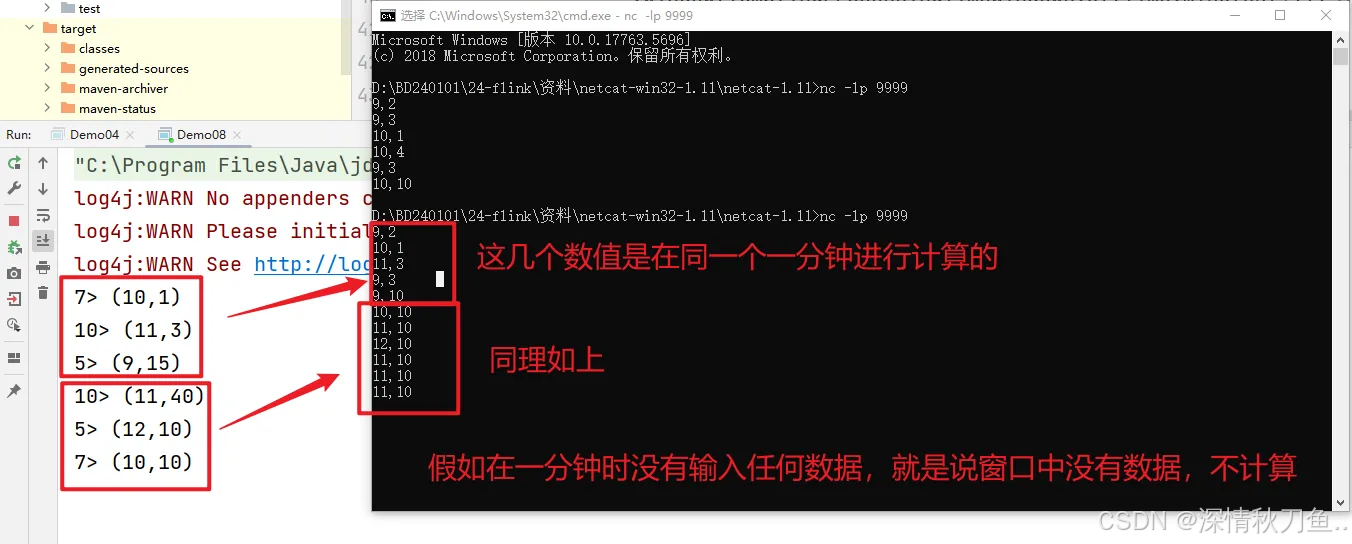

以上代码的时间最好修改为1分钟，假如时间间隔是1分钟，那么48分03秒时输入的信号灯数据，49分整点会统计出来结果，原因是底层有一个算法。

滑动窗口的话，不太容易看到效果，因为有些数据被算到了多个窗口中，需要我们拿笔自己计算一下，对比一下：

接着进行滑动窗口的演示：

需求二：每5秒钟统计一次，最近5秒钟内，各个路口通过红绿灯汽车的数量

package com.bigdata.Windows;

import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.SlidingProcessingTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;

/**
 * @基本功能:
 * @program:FlinkDemo
 * @author: 乐友陈
 * @create:2024-11-25 10:49:33
 **/
public class SingleLight {

    public static void main(String[] args) throws Exception {

        //1. env-准备环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);


        //2. source-加载数据
        DataStreamSource<String> streamSource = env.socketTextStream("bigdata", 8889);

        // 9,2 --> (9,2)
        //3. transformation-数据处理转换
        streamSource.map(new MapFunction<String, Tuple2<Integer,Integer>>() {

                    @Override
                    public Tuple2<Integer, Integer> map(String line) throws Exception {
                        String[] arr = line.split(",");
                        int monitor_id = Integer.valueOf(arr[0]);
                        int num = Integer.valueOf(arr[1]);
                        return Tuple2.of(monitor_id,num);
                    }
                }).keyBy(tuple->tuple.f0)
//                .window(TumblingProcessingTimeWindows.of(Time.minutes(1)))
                .window(SlidingProcessingTimeWindows.of(Time.seconds(10),Time.seconds(5)))
                .sum(1).print();

        //4. sink-数据输出




        //5. execute-执行
        env.execute();
    }
}

在spark中：

打印rdd 用什么？ foreach(lambda x: print(x))

打印dataFrame: show()

在flink中：打印dataStream 使用 print()
