ARM嵌入式学习笔记（7）ADC电压采集

ADC原理介绍

ADC（Analog to Digital Converter）模数转换功能。在单片机中传输的信号均为数字信号，通过离散的高低电平表示数字逻辑的 1 和 0，但是在现实的物理世界中只存在模拟信号，即连续变化的信号。将这些连续变化的信号——比如热，光，声音，速度通过各种传感器转化成连续的电信号，再通过 ADC 功能将连续的模拟信号转化成离散的数字信号给单片机进行处理。

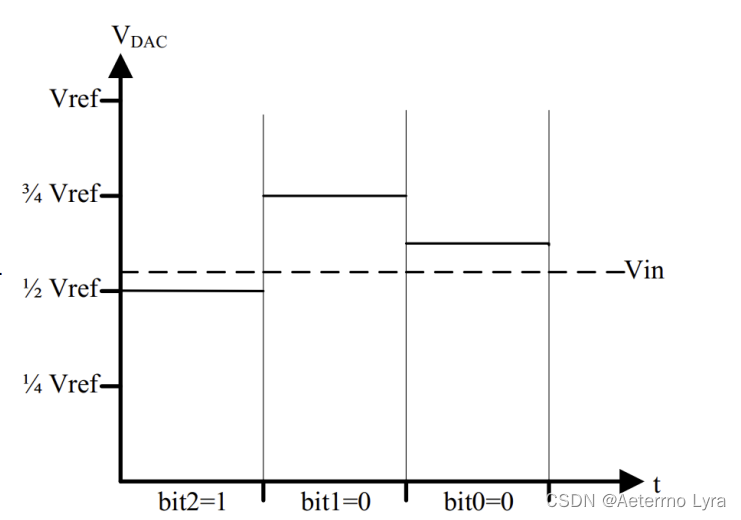

STM搭载的是12bit精度的SAR ADC，即逐次逼近型ADC，ADC会逐级与不同的Vref进行比较，然后得到一个较为近似的值在这里插入图片描述

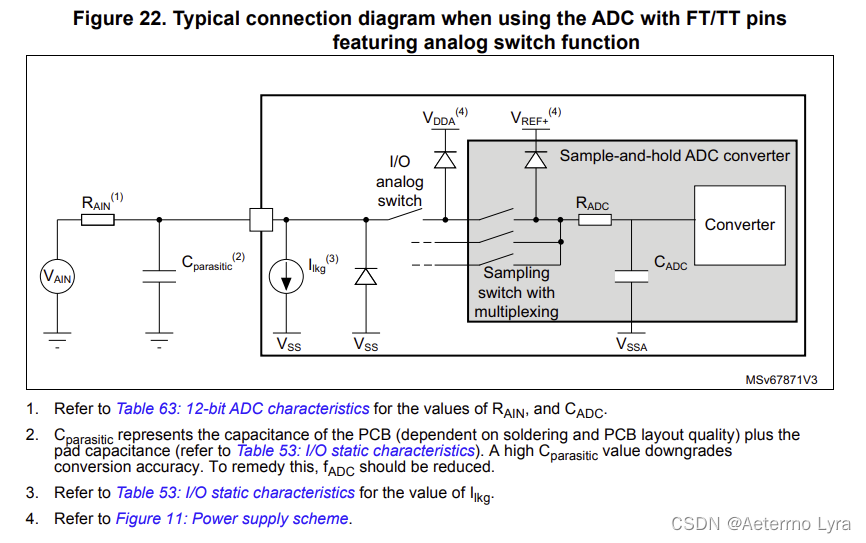

ADC分为不同的精度，位数越多精度越大，相应的采用速率也越慢，ADC的采集分为两个部分，采样周期和转换周期，根据下面的ADC内部款图可以得知，ADC采集阶段会先给内部采用电容充电，然后断开采样开关，进行转换，转换的时间占固定的12.5个周期，而ADC完成一次采集最少需要14个周期，所以我们最低的采用周期为1.5个周期。
在这里插入图片描述
同时ADC也有时钟速度限制，从芯片手册查得可知
