废话不多说，先上代码：

#include <SoftwareSerial.h>
SoftwareSerial BT(10, 11);
char val;
int Red = 6;
int Green = 5;
int Blue = 4;
int pin1 = 8;
int pin2 = 9;
int speeda = 127;
char str1[]="speed:";
char str2[]="r/min";
void setup() {
  Serial.begin(9600);
  pinMode(Red, OUTPUT);
	pinMode(Green, OUTPUT);
	pinMode(Blue, OUTPUT);
  pinMode(pin1, OUTPUT);
  pinMode(pin2, OUTPUT);
  Serial.println("bluetooth is ready!");
  BT.begin(9600);
}
void LAMP(int i, int j, int k){
  analogWrite(Red,i);
  analogWrite(Green,j);
  analogWrite(Blue,k);
}
void speed(int speed1, int speed2){
  analogWrite(pin1, speed1);
  analogWrite(pin2, speed2);
}
void loop() {
  if (Serial.available()) {
    val = Serial.read();
    BT.print(val);
  }
  if (BT.available()) {
    val = BT.read();
    if(val == 'r') LAMP(255, 0, 0);
    else if(val == 'g') LAMP(0, 255, 0);
    else if(val == 'b') LAMP(0, 0, 255);
    else if(val == 'z') speed(0, speeda);
    else if(val == 'y') speed(speeda, 0);
    else if(val == '+') speed(0, min(speeda+40,255));
    else if(val == '-') speed(max(speeda-40,0), 0);
    else if(val == 's') speed(0, 0);
    Serial.print(val);
  }
}

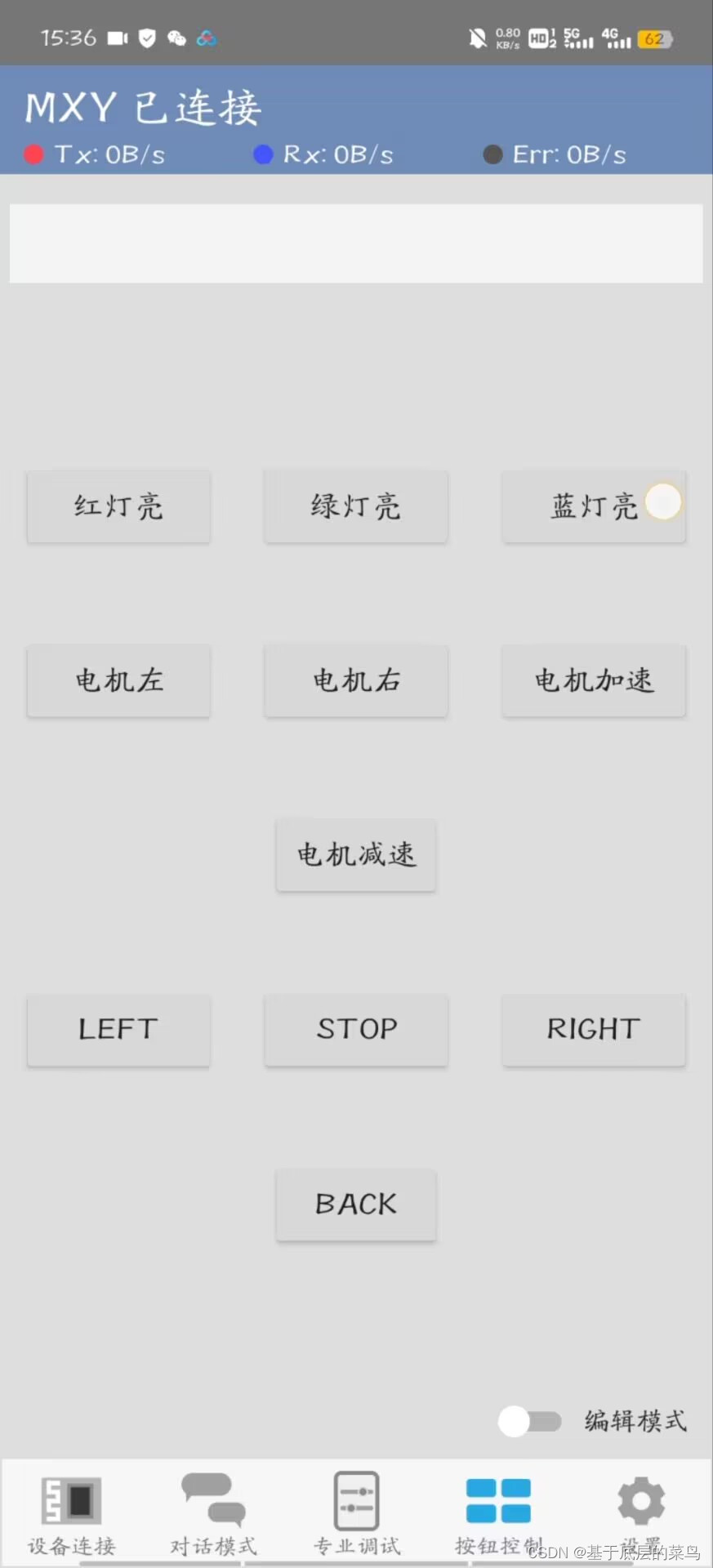

首先设置好蓝牙的从模块模式之后，进行配置手机上的按钮如下图所示：

进行验证

使用手机连接蓝牙，在蓝牙编辑器上设置相应的按钮，如图2所示，当按下按钮“红灯亮”时，手机端向蓝牙发送字符‘r’,试验台红灯亮，当按下按钮“绿灯亮”时，手机端向蓝牙发送字符‘g’,试验台绿灯亮，当按下按钮“蓝灯亮”时，手机端向蓝牙发送字符‘b’,试验台蓝灯亮，当按下按钮“电机左”时，手机端向蓝牙发送字符‘z’,试验台电机左转，当按下按钮“电机右”时，手机端向蓝牙发送字符‘y’,试验台电机右转，当按下按钮“电机加速”时，手机端向蓝牙发送字符‘+’,试验台电机进行加速，当按下按钮“电机减速”时，手机端向蓝牙发送字符‘-’,试验台电机进行减速，当按下按钮“STOP”时，手机端向蓝牙发送字符‘s’,试验台电机停止转动。

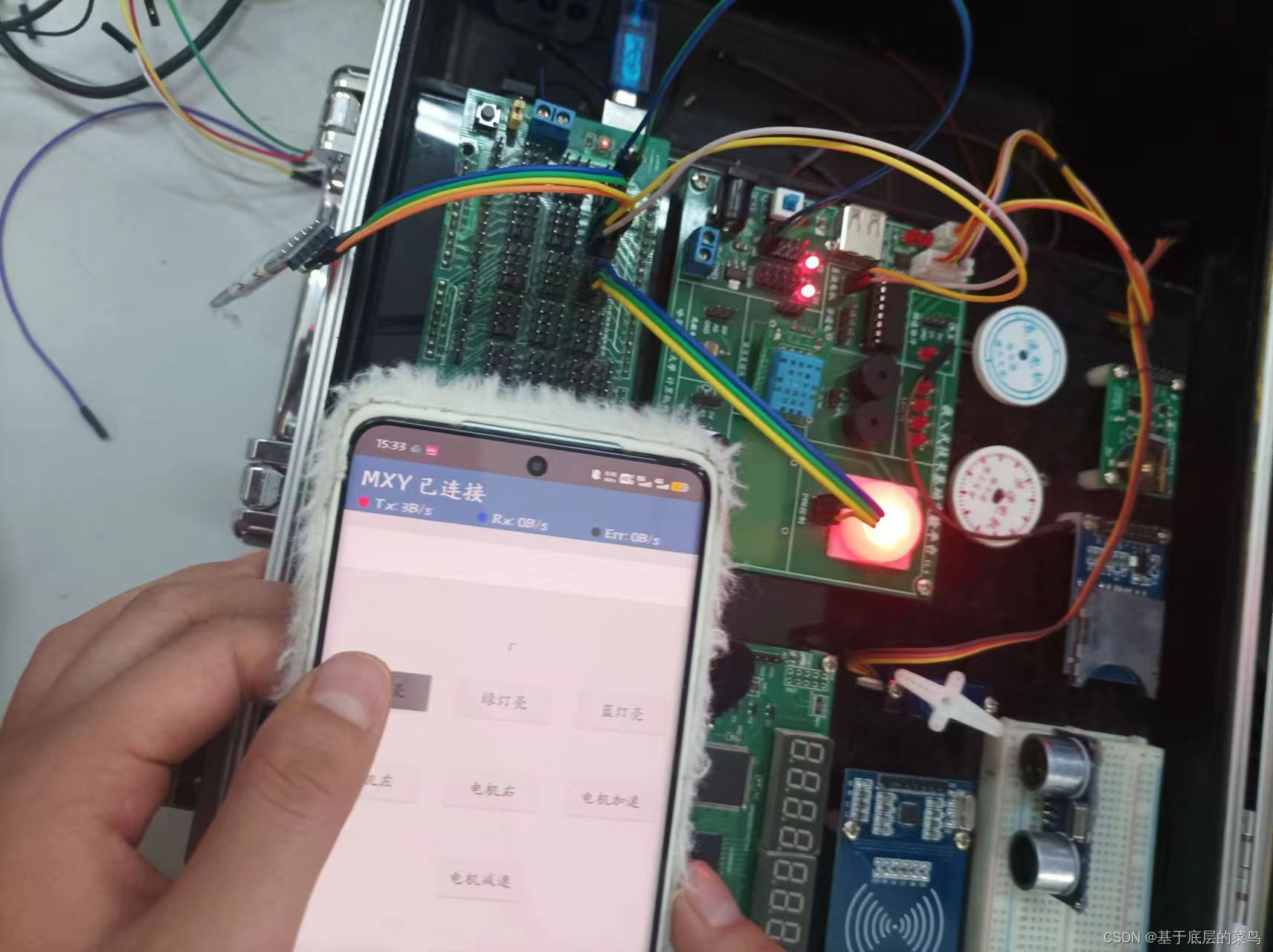

图 4红灯亮

图 5绿灯亮

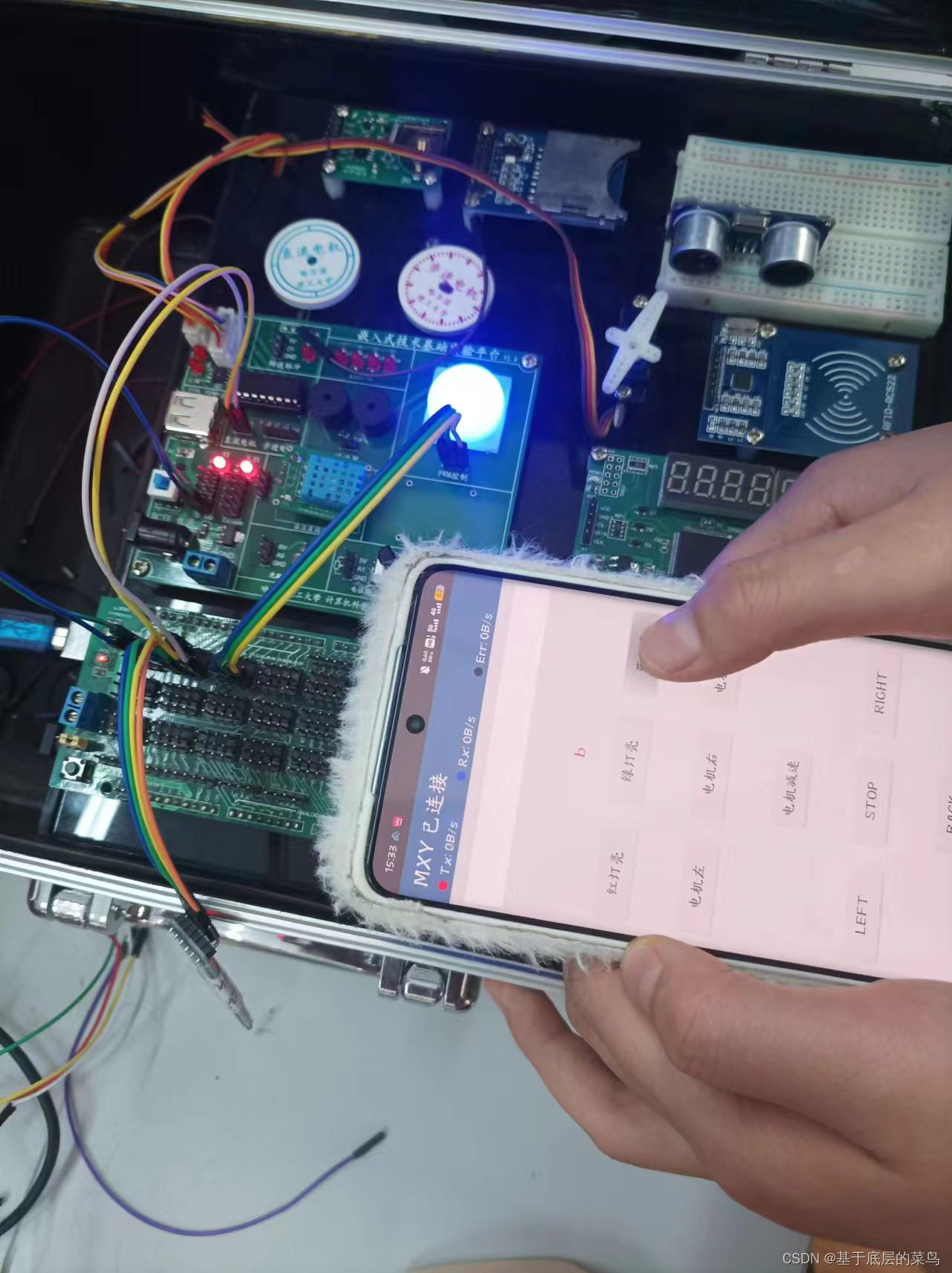

图 6蓝灯亮
