单片机_第7章 单片机的串行口及应用

目录

7.1 串行通信概述

1、并行通信和串行通信（数据通信的两种常用形式）

2、波特率

3、异步通信和同步通信（串行通信基本通信方式）

7.2 MCS-51的串口控制器

7.2.1串行口内部结构

7.2.2串行口控制寄存器

(1) 串口控制寄存器SCON（98H）

(2) 电源控制寄存器PCON（87H）

7.3 串行工作方式0及其应用

7.4 串行工作方式1及其应用

7.5 串行工作方式2及其应用

7.6 串行工作方式3及其应用

本章小结

---

7.1 串行通信概述

1、并行通信和串行通信（数据通信的两种常用形式）

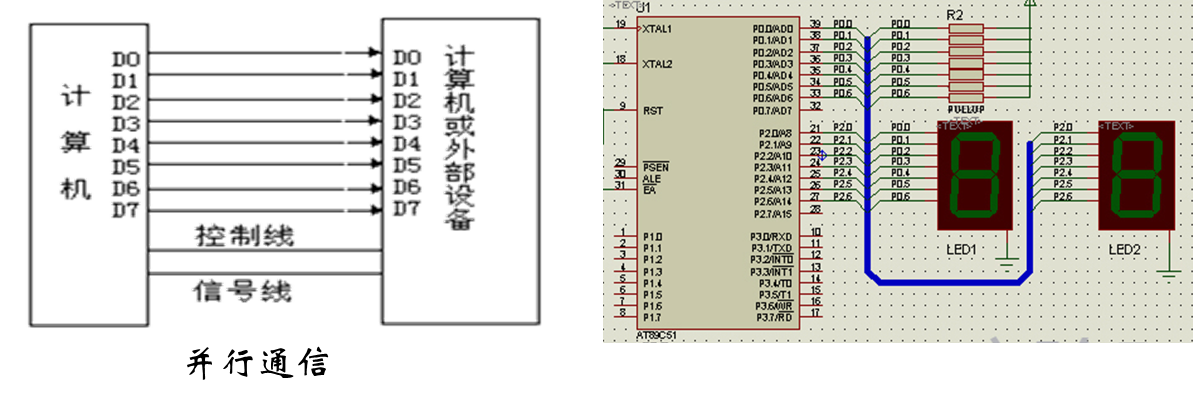

    （1）并行方式——数据的各位同时发送或同时接收。

     并行传送特点：传送速度快，但因需要多根传输线，故一般只在近距离通信中使用。

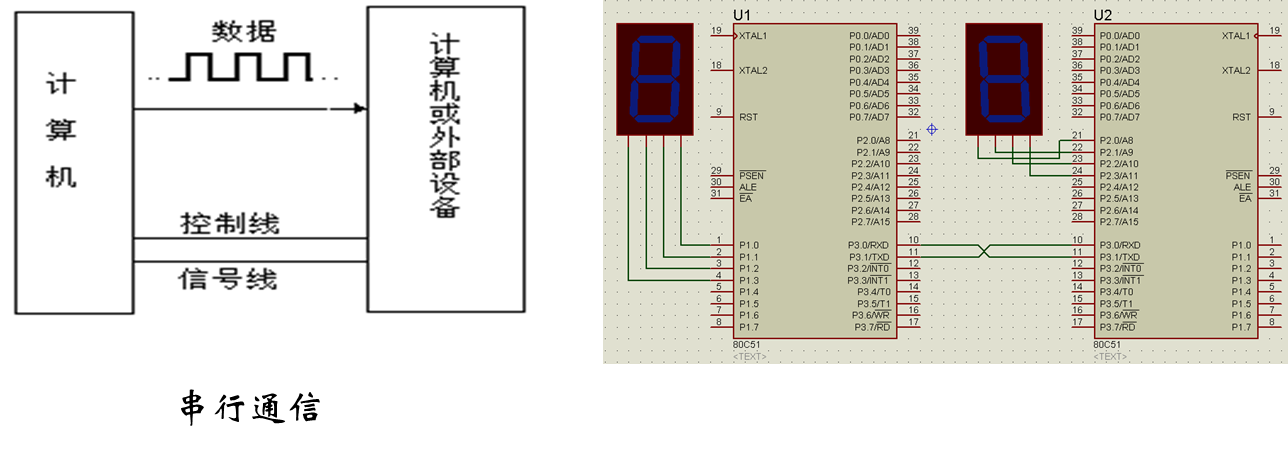

   （2）串行方式——数据的各位依次逐位发送或接收。

      串行传送特点：传输速度慢，但因只需较少传输线，故适合于远距离通信。

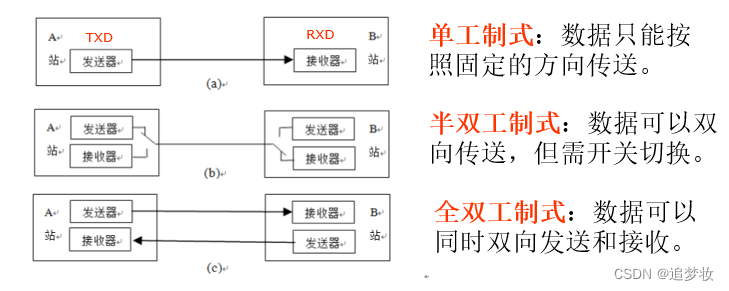

      按照传输数据流向，串行通信具有3种传输形式：

     实际应用中，尽管多数串行通信接口电路具有全双工功能，但仍以半双工为主（简单实用）。

2、波特率

        在串行通信的数据是按位进行传送的 ，数据传输速率用波特率指标衡量。

        波特率：每秒发送二进制数码的位数，即bps (位/秒)
        国际推荐波特率：110、300、600、1200、2400、4800、9600、19200、38400波特等（此时的晶振频率为11.0592MHz）。
        串行通信的收发双方必须采用相同的波特率。

3、异步通信和同步通信（串行通信基本通信方式）

        （1）异步通信——以字符为单位组成字符帧进行的数据传送。

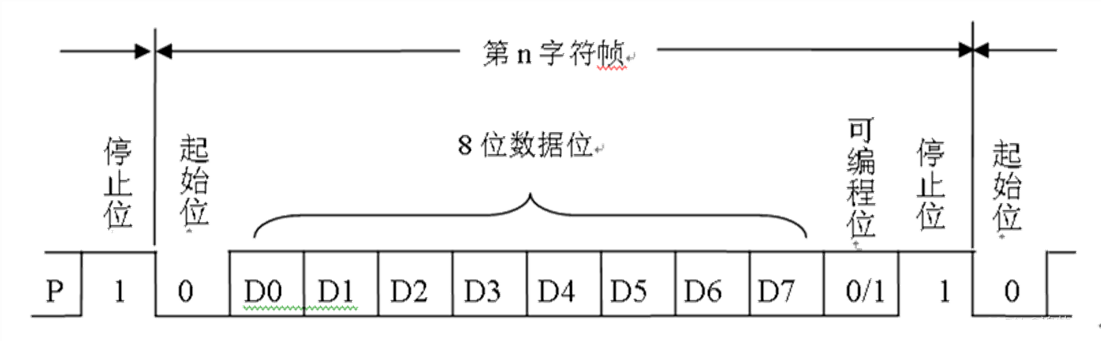

            一帧数据由起始位、数据位、[可编程位]和停止位构成

    起始位：位于数据帧开头，占1位，始终为低电平，用于向接收设备表示发送端开始发送1帧数据。
   数据位：要传输的数据信息，可以是字符或数据，一般为5～8位，由低位到高位依次传送。
   可编程位：位于数据位之后，占1位，用于发送数据的校验，或传送多机串行通信的联络信息。
   停止位：位于数据位末尾，占1位，始终为高电平，用于向接收端表示1帧数据已发送完毕。

   异步通信特点：
       对收发双方的时钟精度要求较低（收发双方不同步时，能依靠在每帧开始时的不断对齐，自行纠正偏差）；
       传送速度较低（每个字节都要建立一次同步）。

        （2）同步通信——数据以块为单位进行的数据传送
