NAV350最详细的软件使用教程

一，下载软件

SICK | Sensor Intelligence

在这个网站把软件下载好。然后打开软件

二，使用软件

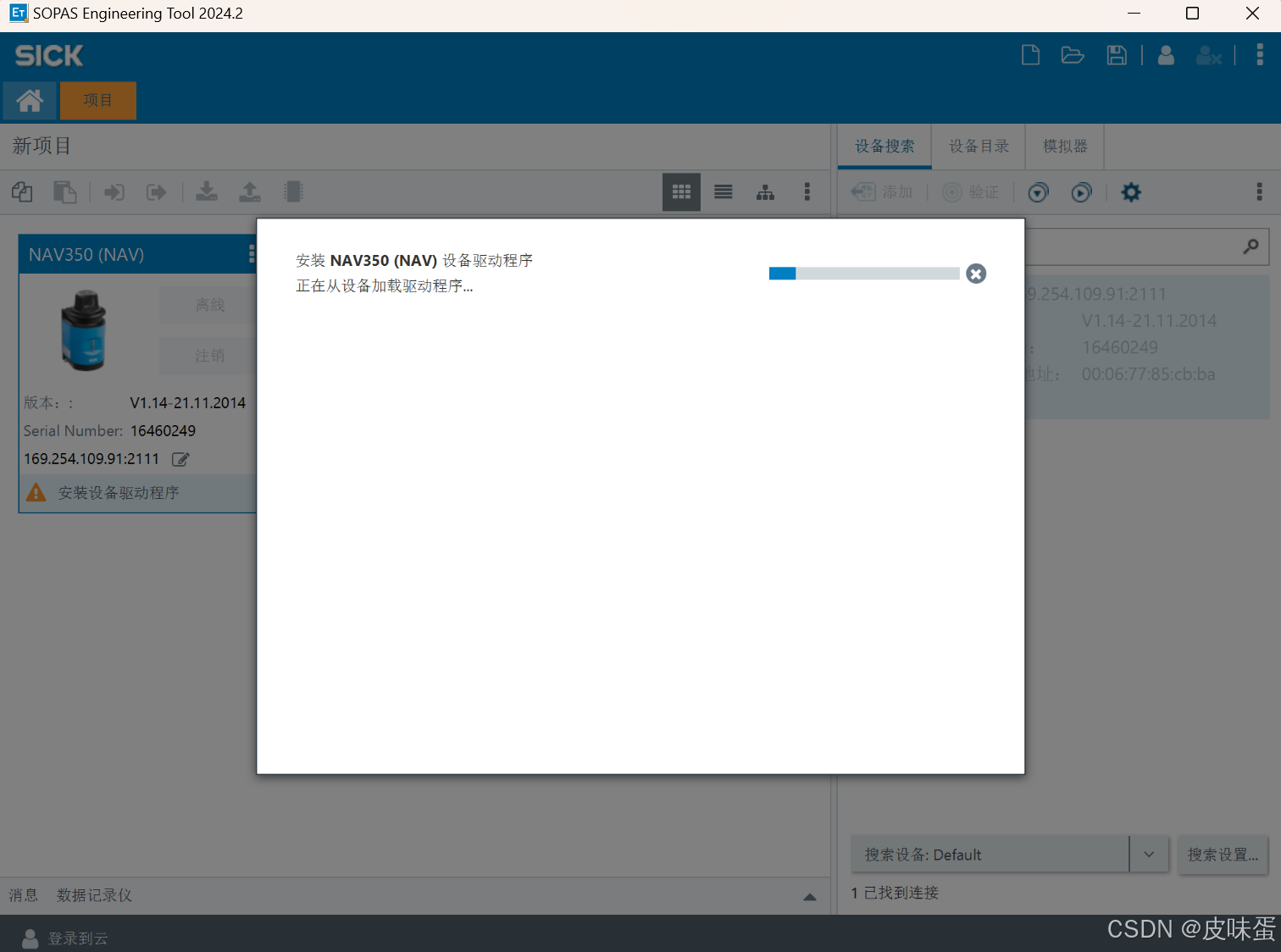

直接插上网线，nac要供好电（24V），然后用网口与PC端相连。打开软件，下载驱动，下载完驱动之后，关闭软件，重启电脑。

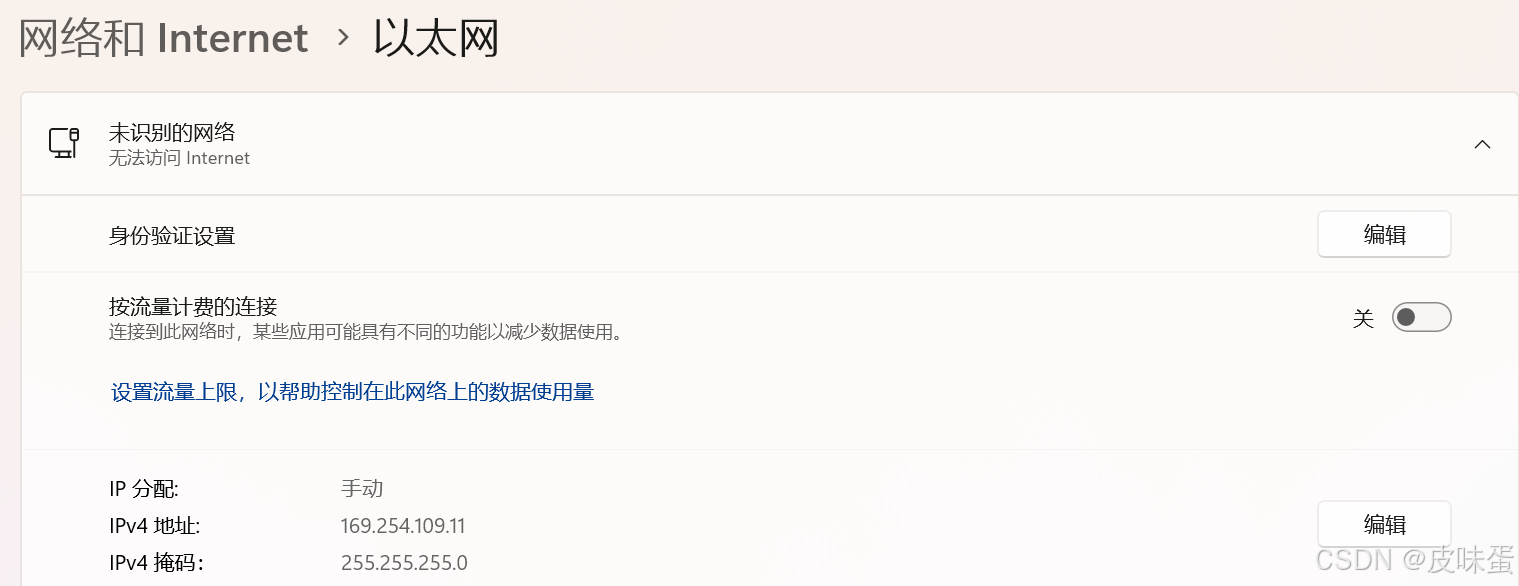

再次打开软件，此时应该是断网状态，如果的以太网不是自动IP分配的话，应该看不到雷达的图片，前往设置，改变以太网端口、

改正如上的地址与编码，地址109后面可以是10，11等，这些都不影响。但是以太网的端口与雷达的一定要是一样的。关闭刚才打开的软件。重新打开。

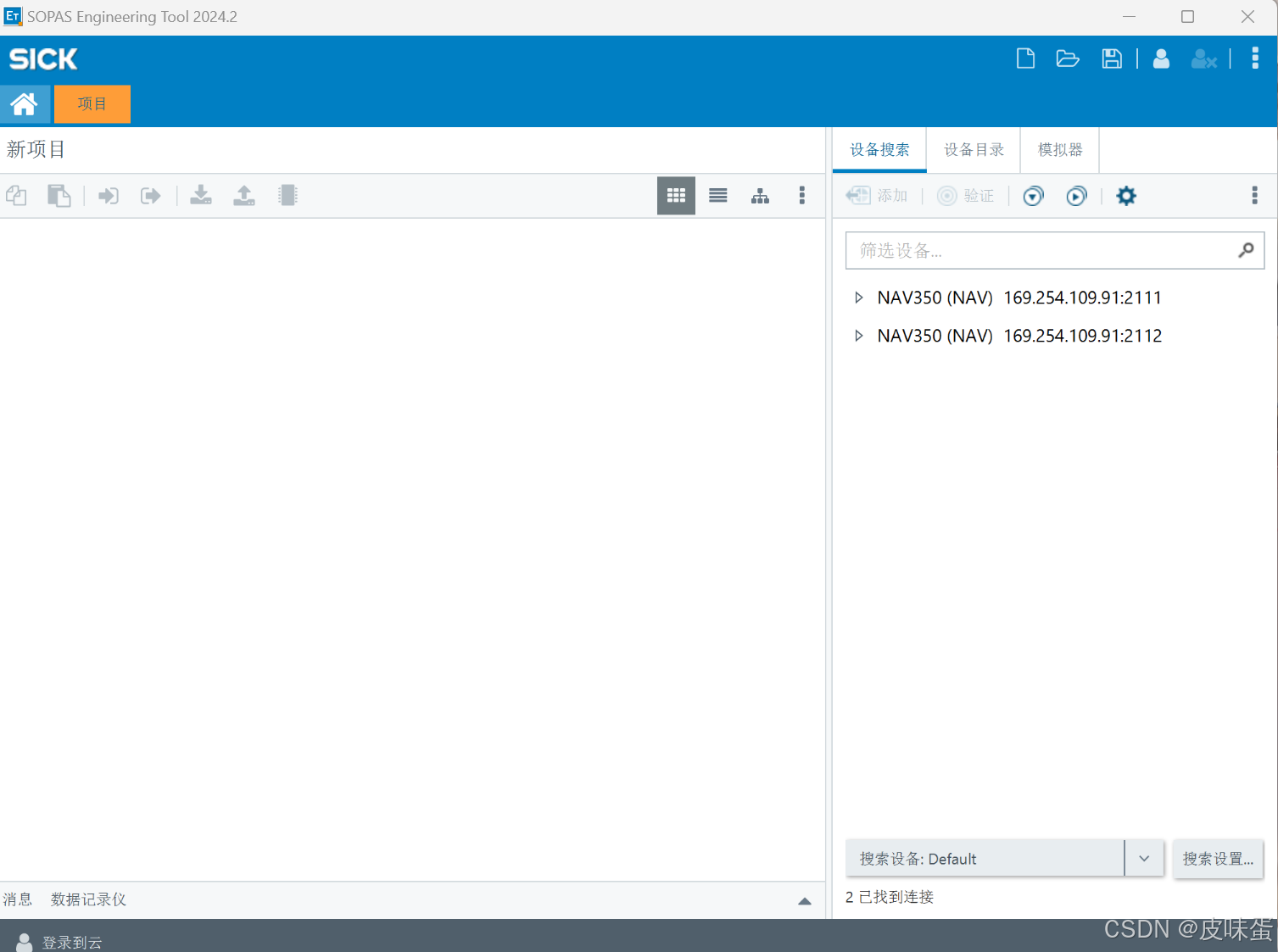

应该会显示成这样，如果不是，一定要检查连接问题。然后双击上面的NAV390（NAV）。

显示这个点击登录，选择授权的用户，输入密码：cilent

然后双击雷达图片的地方。

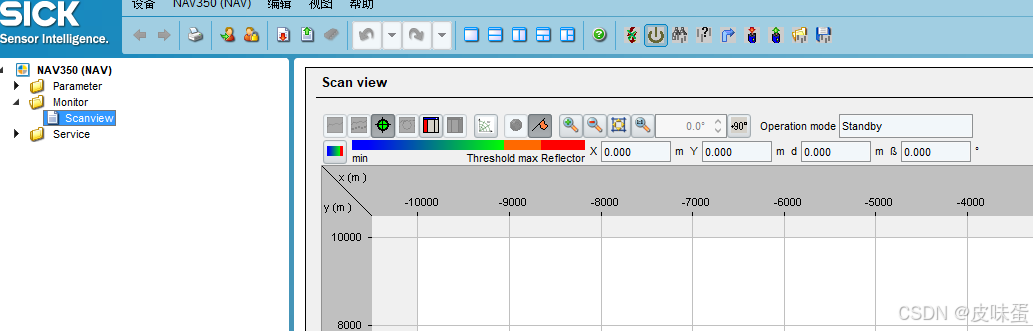

点击monitor下面的这个文件，出现右侧的界面。

此时，你应该已经摆好的反光柱，并且知道反光柱的尺寸。

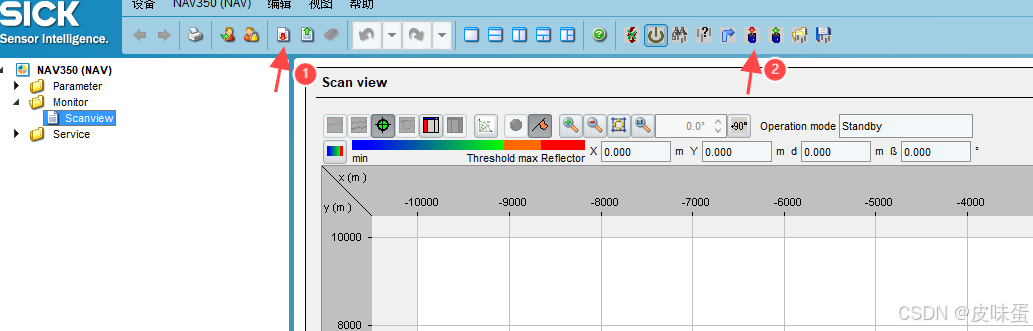

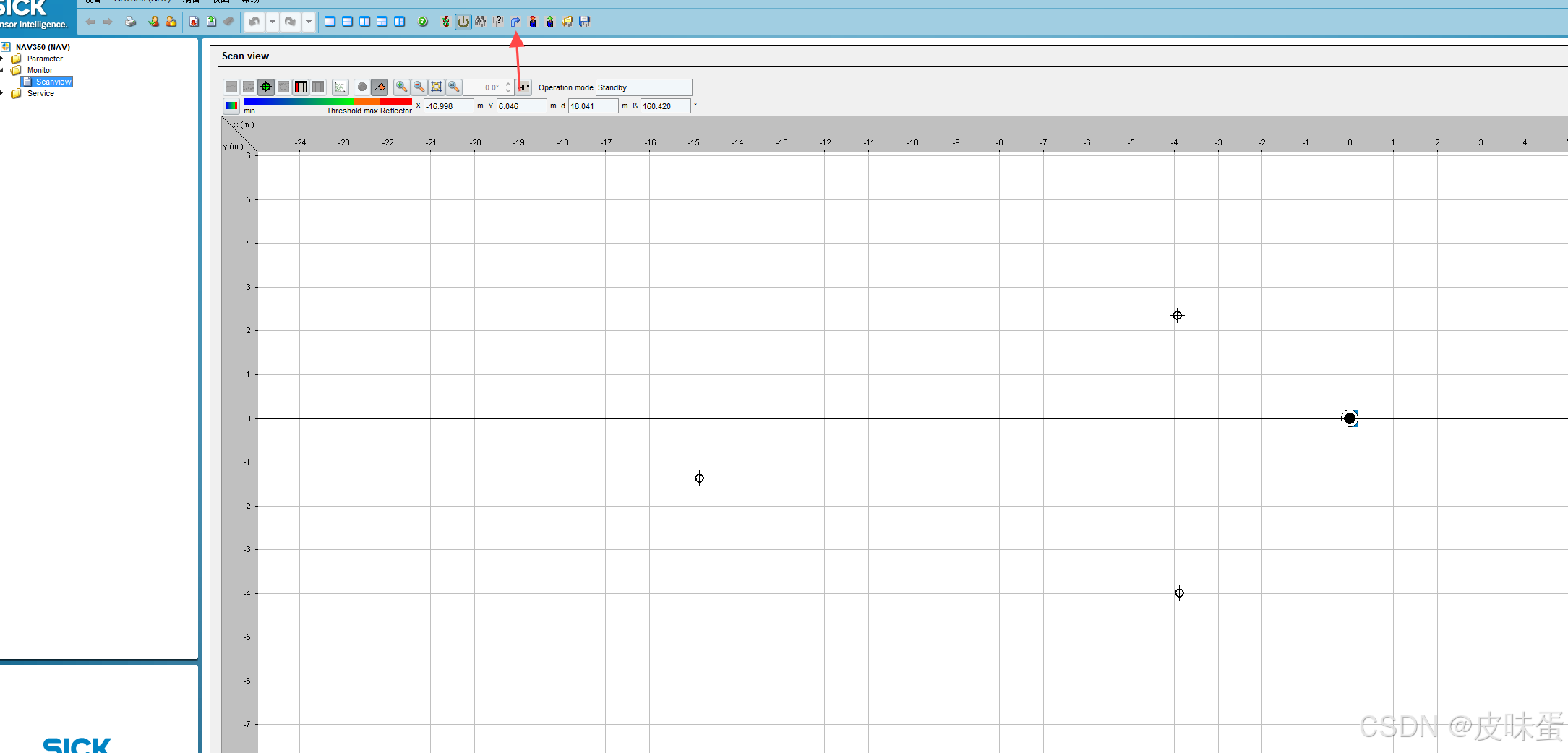

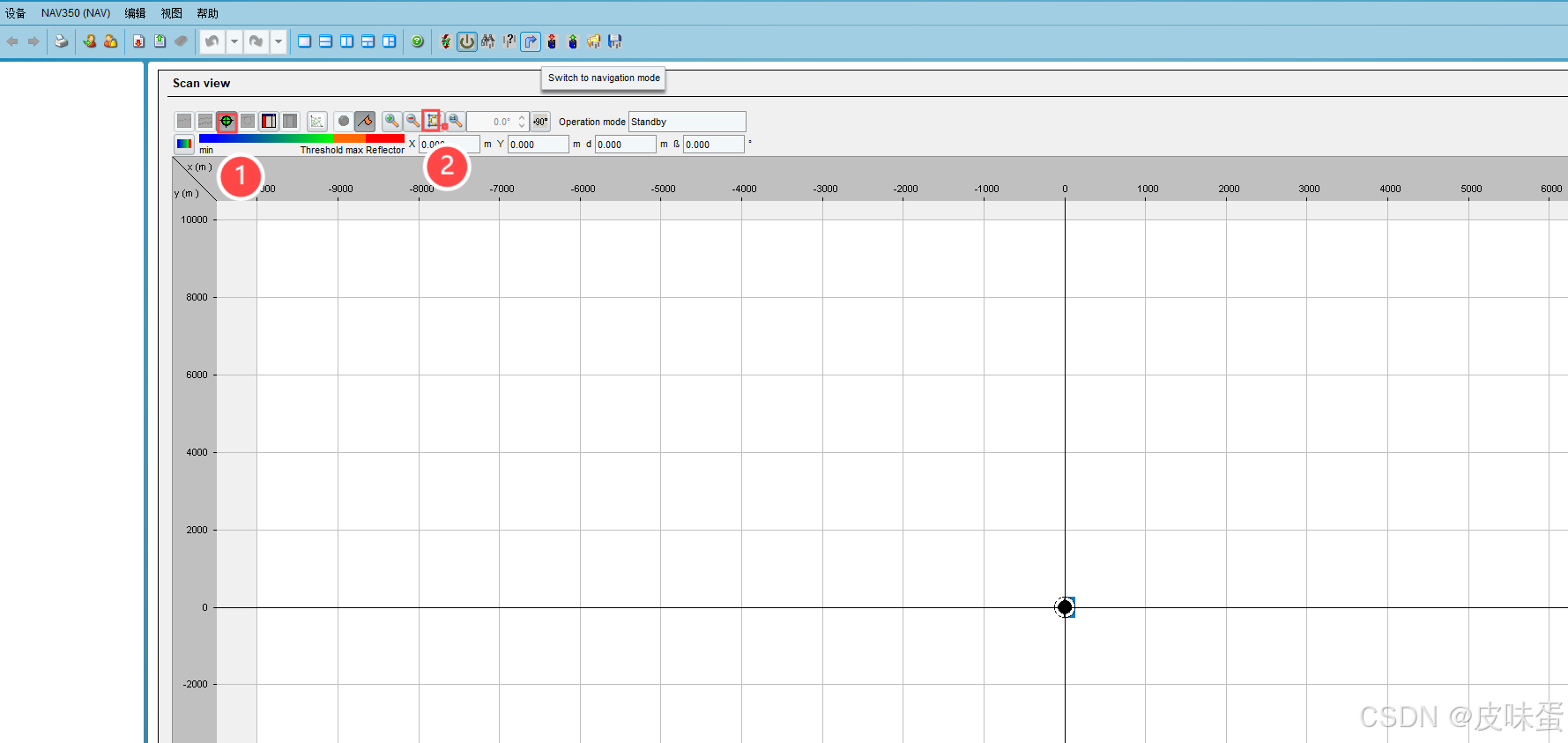

先点击1，然后点击2，界面出现反光柱

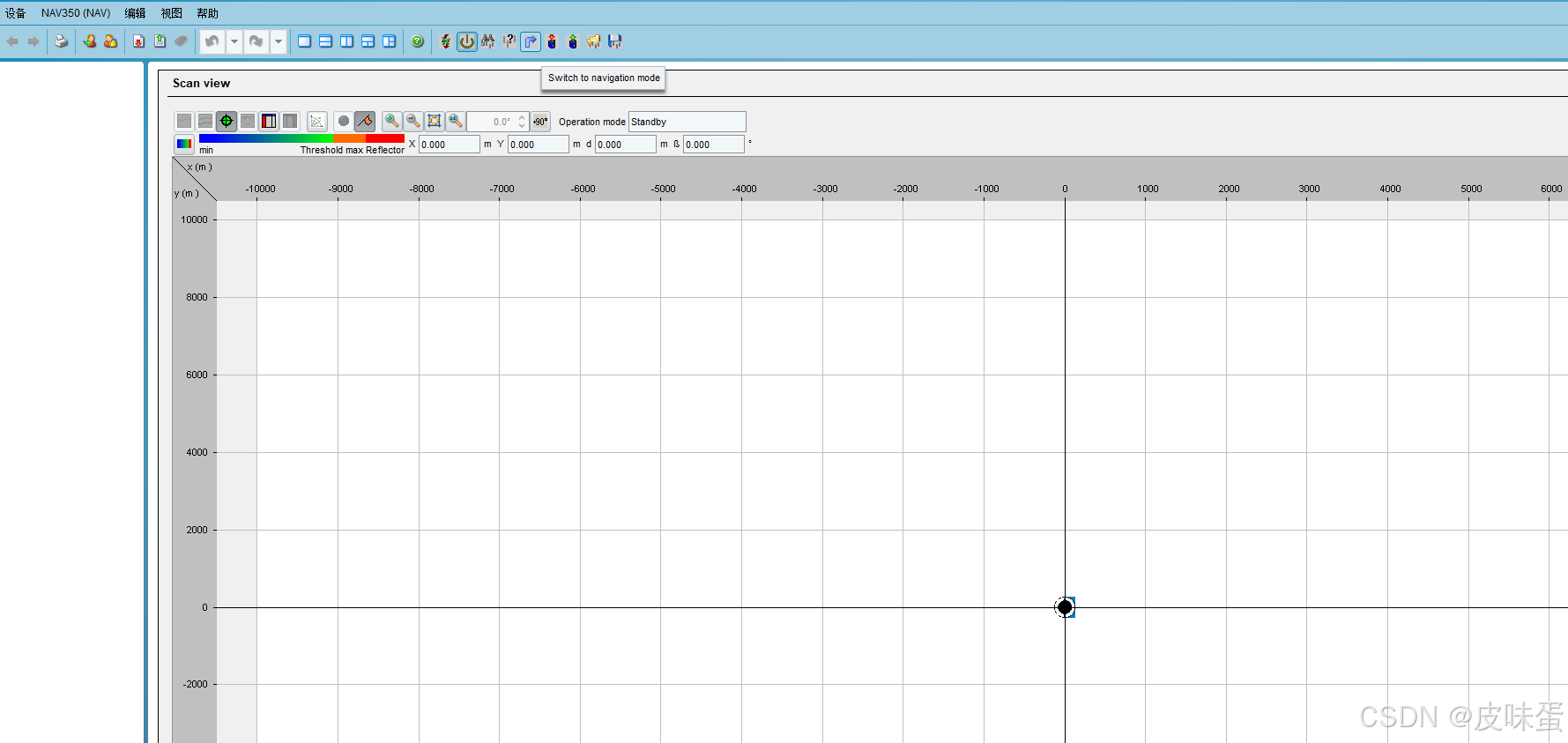

点击导航模式，输入放光柱的尺寸。

点击继续，知道可以点击结束，就点击结束。然后点击建图

上方这个？号图标的

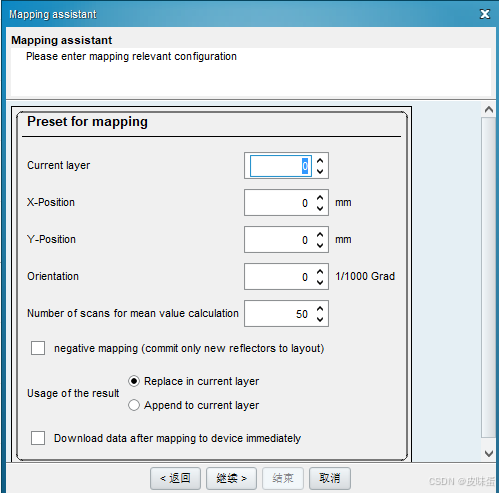

这里可以设置圆点，并且有两种方式，1,替换当前层，2，附加当前层。

第一种方式，就是新建图

第二种方式，假设你定位的需求过长，反光柱已经在雷达扫不到的地方，你可以等车到可以扫到放光柱的位置，把反光柱添加到图中。

后面的东西都不用修改，到这里你已经会了软件的使用了。如果你的操作卡死了，建议关闭程序，插拔网线，重新打开试试。

建完图之后，一定要保存数据。点击

可以多点击几次，反正没有保存上。之后你可以再次进入导航模式。改变车的位置，获取车的坐标，定位精度还是相当之高的。
