DHT11温湿度传感器（arduino）

• 分析DHT11温湿度传感器的时序图

从时序图中我们可以知道，DHT11 刚开始时是高电平，然后需要拉低电平至少18ms（编程时直接取20ms），再拉高电平电平20-40us，然后DHT会有一个80us的响应信号，我们只要将时间延长至50us，判断引脚是否是低电平就能确定有没有检测到响应信号，当我们检测到响应信号的时候 arduino 就会一直等待，一直到F点的时候，DHT开始发送数据

代码：

void DHT11_Stat()
{
   pinMode(PIN,OUTPUT);
   digitalWrite(PIN,HIGH);
   digitalWrite(PIN,LOW);
   delay(20);
   digitalWrite(PIN,HIGH);
   delayMicroseconds(50);
   if(digitalRead(PIN) == LOW){        //检测到响应信号
      while(digitalRead(PIN) == LOW);
      while(digitalRead(PIN) == HIGH);
      Serial.println("yes");
   }else{                              //未检测到响应信号（模块损坏/未连接）
      Serial.println("no");
   }

}

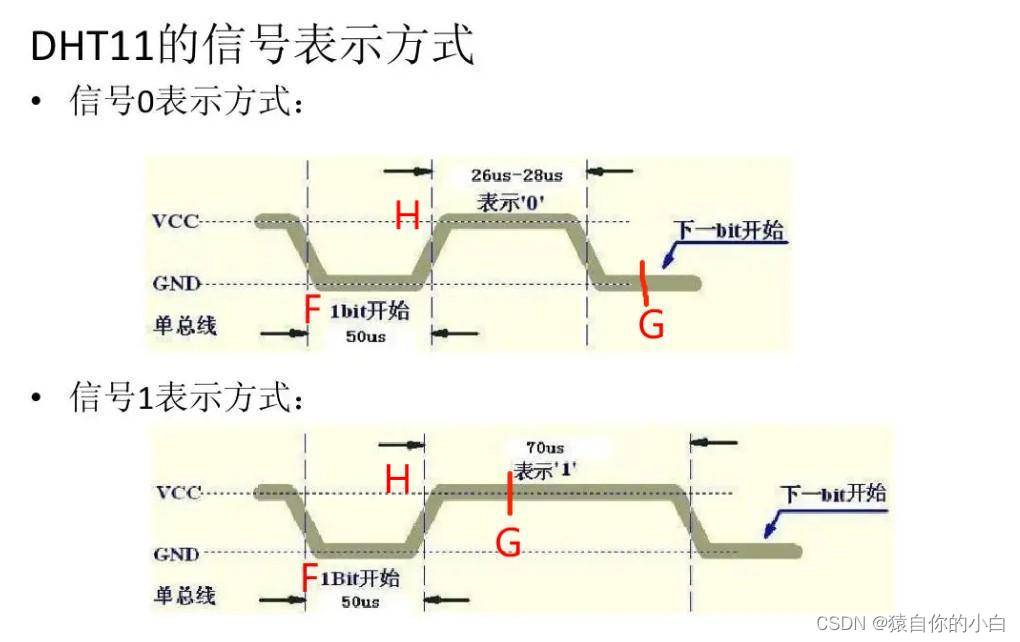

 开始发送时会有一个50us的等待时间，等待时间过后会升为高电平，如果高电平的持续时间是26-28us那么就发送的是数据0，如果高电平的持续时间是70us那么就发送的是数据1，我们假设H点到G点的时间是35us，那么我们只要判断G点是高电平还是低电平就可以知道发送的是数据0，还是数据1，然后将读到的数据存到变量上，每循环8次就得到一个字节的数据。DHT会发送5个字节的数据，每个字节都代表一些数据，分别是湿度的整数位、湿度的小数位、温度的整数位、温度的小数位、校验码

uint8_t DHT11_readByte()
{
    uint8_t i,flag,byteRead=0;
    for(i=0;i<8;i++){
        while(digitalRead(PIN) == LOW);
        delayMicroseconds(35);
        if(digitalRead(PIN) == HIGH){  //读到1
            flag = 1;
            while(digitalRead(PIN) == HIGH);
        }else{
            flag = 0;             //读到0
        }
        byteRead <<= 1;           //每循环一次byteRead移动1位
        byteRead |= flag;         //flag依次和byteRead的1-8位进行对比，并赋值

    }

    return byteRead;
}

完整demo：

#define PIN D2

//发送开始信号
void DHT11_Stat()
{
   pinMode(PIN,OUTPUT);
   digitalWrite(PIN,HIGH);
   digitalWrite(PIN,LOW);
   delay(20);
   digitalWrite(PIN,HIGH);
   delayMicroseconds(50);
   if(digitalRead(PIN) == LOW){
      while(digitalRead(PIN) == LOW);
      while(digitalRead(PIN) == HIGH);
      Serial.println("yes");           //检测到响应信号
   }else{
      Serial.println("no");            //未检测到响应信号（模块损坏/未连接）
   }

}

//读取数据
uint8_t DHT11_readByte()
{
    uint8_t i,flag,byteRead=0;
    for(i=0;i<8;i++){
        while(digitalRead(PIN) == LOW);
        delayMicroseconds(35);
        if(digitalRead(PIN) == HIGH){
            flag = 1;              //位数据读到1
            while(digitalRead(PIN) == HIGH);
        }else{
            flag = 0;             //位数据读到0
        }
        byteRead <<= 1;           //每循环一次byteRead移动1位
        byteRead |= flag;         //flag依次和byteRead的1-8位进行对比，并赋值

    }

    return byteRead;
}

void setup() {
  // put your setup code here, to run once:
    Serial.begin(9600);
}

void loop() {

    uint8_t data[5];

    DHT11_Stat();

    for(int i=0;i<4;i++){
        data[i] = DHT11_readByte();   //将温度及湿度的数据放到data上
    }
    Serial.print("HUMI:");
    Serial.println(data[0]);          //将温度的整数部分传到串口
    Serial.print("TEMP:");
    Serial.println(data[2]);          //将湿度的整数部分传到串口

   delay(2000);
}
