树莓派实现语音控制电磁锁

1.接线

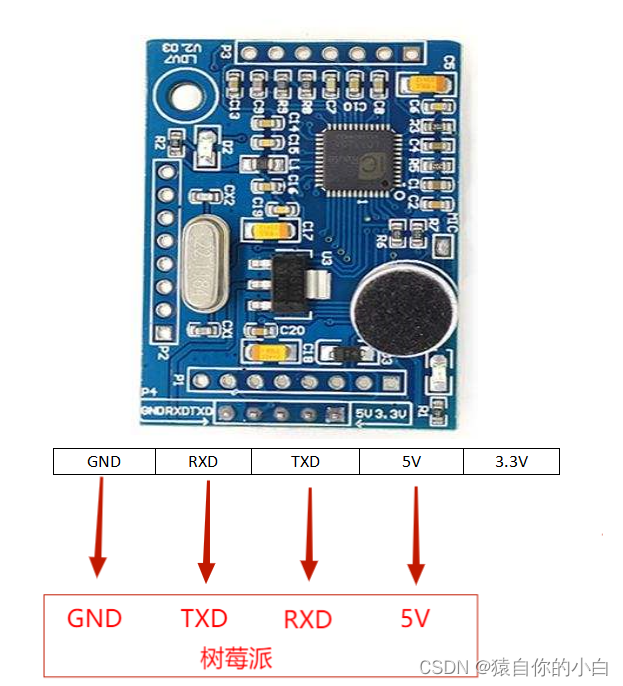

• 语音模块接线



树莓派跟语音模块接上后，语音模块D2灯亮起 ，如果没亮请检查接线。

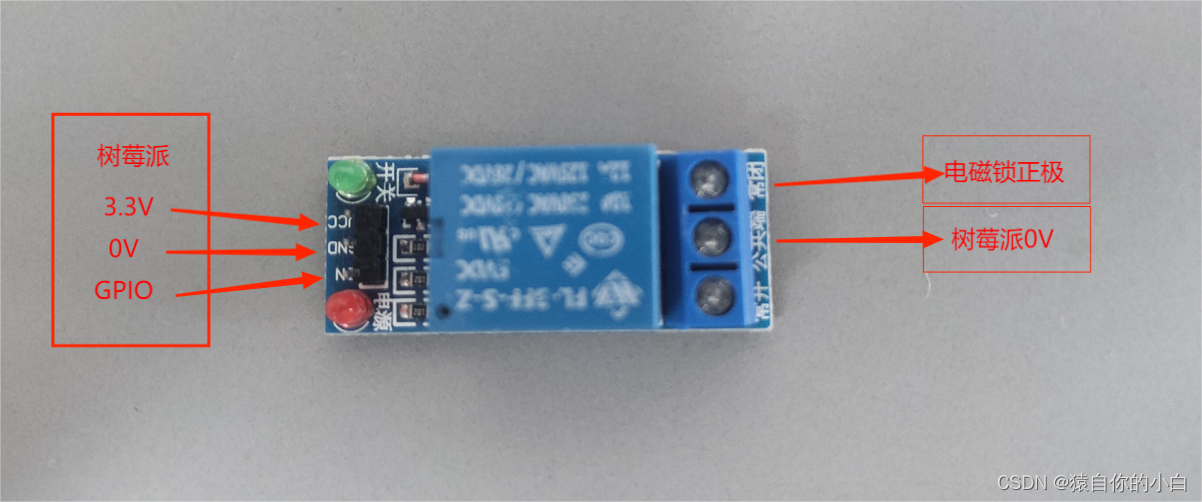

• 继电器接线

 继电器跟树莓派接上后，继电器电源灯亮起，如果没亮请检查接线。

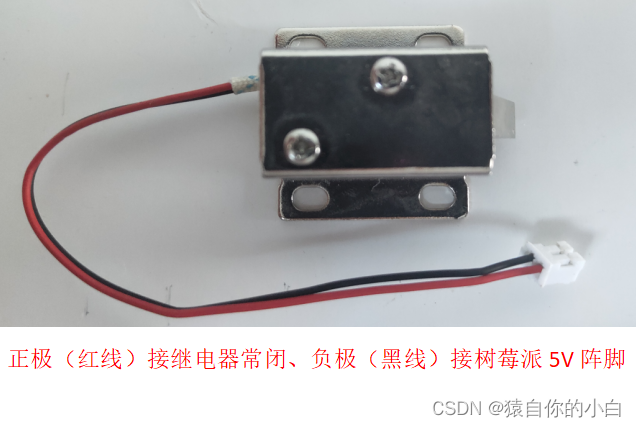

• 电磁锁接线



 2.编写代码控制

#include<stdio.h>
#include<wiringPi.h>
#include <wiringSerial.h>
#include <unistd.h>
#include <string.h>
#define PIN 7

int main()
{
        int fd;
        int nread;
        char cmd[128]={'\0'};
        wiringPiSetup();
        pinMode(PIN,OUTPUT);                   //初始化引脚为输出口
        digitalWrite(PIN,HIGH);                //把引脚置为高电平，把锁初始化为开状态
        fd=serialOpen("/dev/ttyAMA0", 9600);   //打开并初始串口

        while(1){
                nread=read(fd,cmd,sizeof(cmd));      //获取串口内容
                if(strlen(cmd)==0){                  //一直没有内容读取，显示超时
                        printf("chaoShi\n");
                        continue;
                }
                if(nread!=0){
                        if(strstr(cmd,"open l")!=NULL){
                                printf("open clok\n");
                                digitalWrite(PIN,LOW);     //把引脚置为低电平，关锁
                        }else if(strstr(cmd,"close l")!=NULL){
                                printf("close clok\n");
                                digitalWrite(PIN,HIGH);     //把引脚置为高电平，开锁
                        }
                }
                memset(cmd,'\0',sizeof(128));
        }

        return 0;
}

3.运行效果

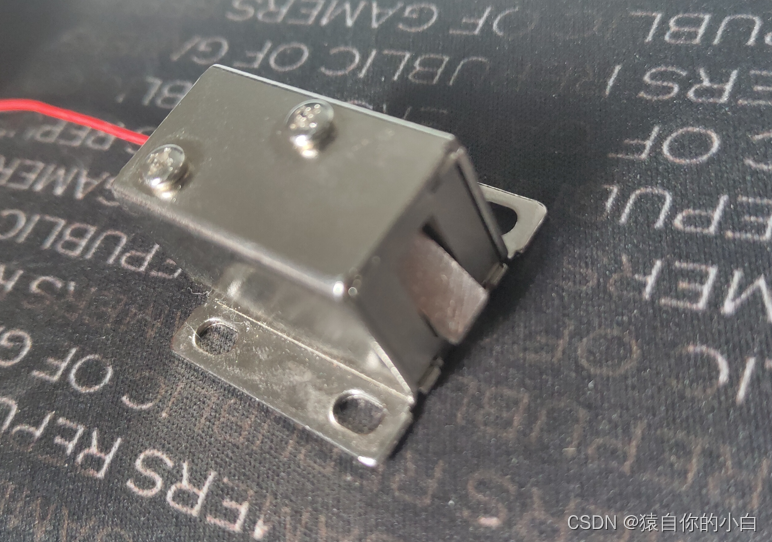

当我们唤醒语音模块并对说关锁的时候，锁关上：

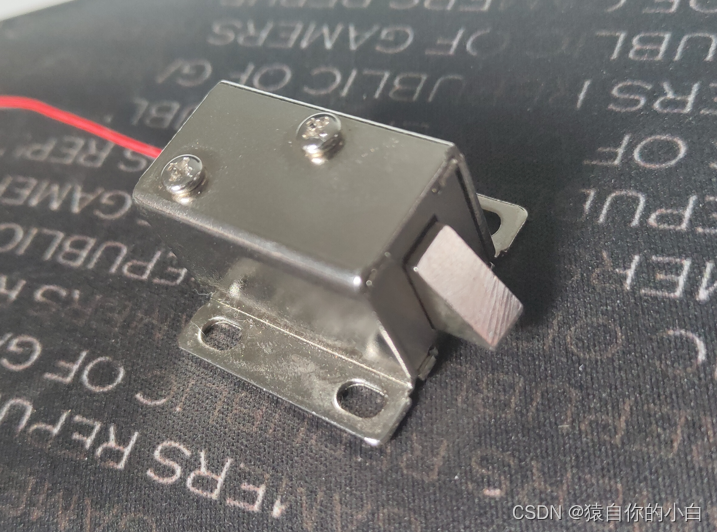

 重新唤醒语音模块并对说开锁的时候，锁打开：
