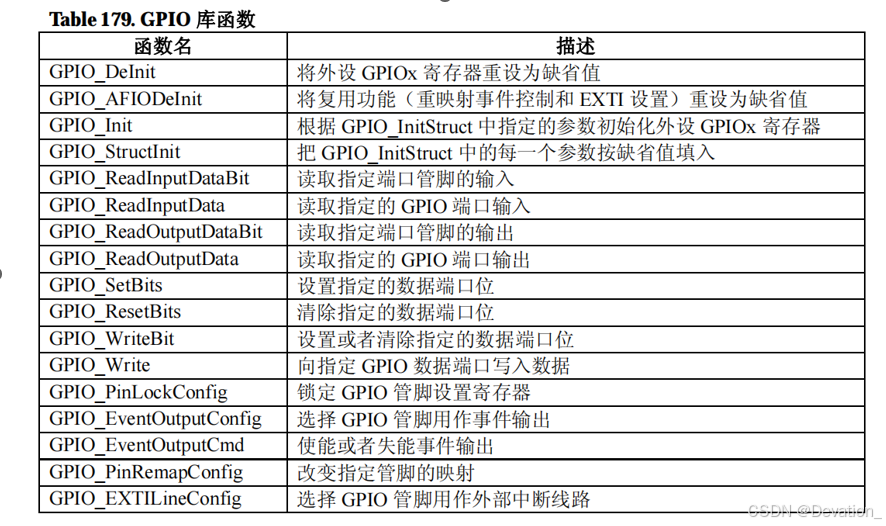

GPIO库函数

于 2025-01-07 15:22:42 发布
阅读量212 收藏 3
点赞数 10
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_58444911/article/details/144986296
版权

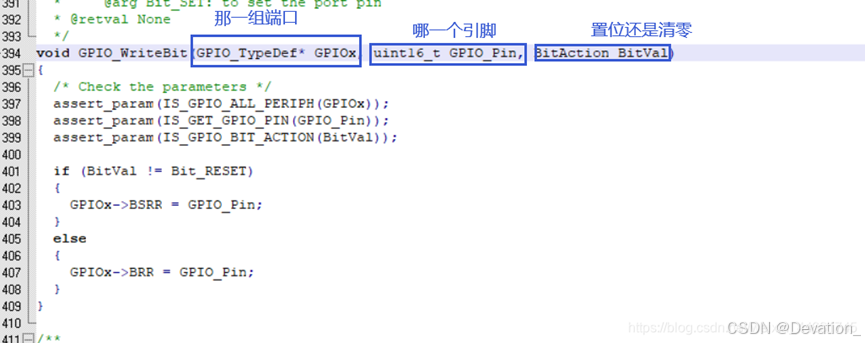

GPIO_WriteBit

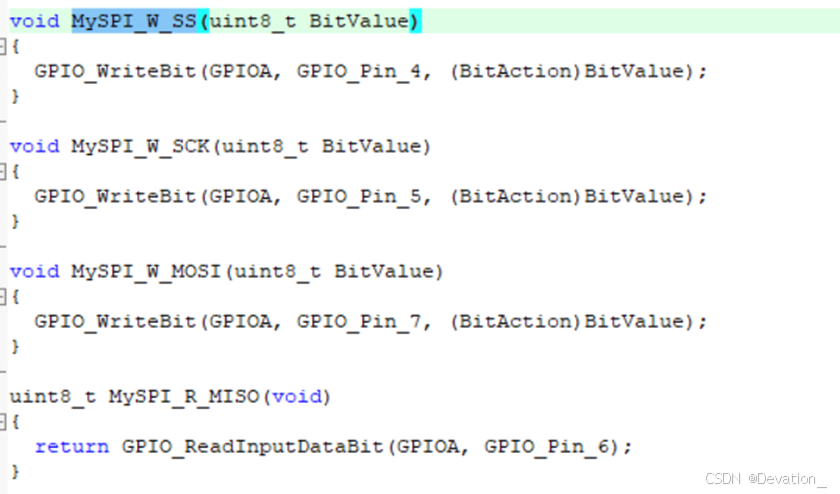

在模拟spi中使用比较方便：

用GPIO_WriteBit操作IO口时，发现不能一行操作多个不同的IO口

例如：

GPIO_WriteBit(GPIOB|GPIOE,LED0|LED1,(BitAction)(0));

编译器提示invalid operands to binary expression（对二进制表达式的运算符和无效）

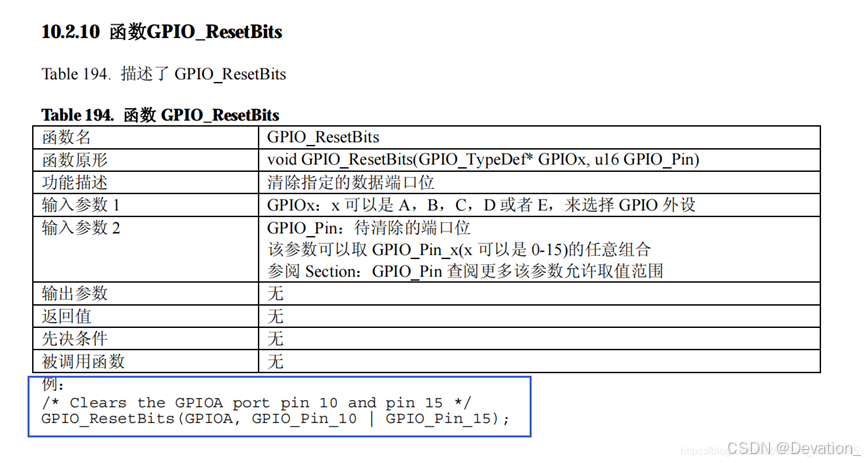

GPIO_ResetBits

GPIO_SetBits

GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);

解释：置位(置1)选择的数据端口位，可以选同端口多位。

GPIO_Write

区别：

GPIO_WriteBit

对单个IO口置0或1

例：

GPIO_WriteBit(GPIOA,GPIO_Pin_8 , 0);

GPIO_SetBits

对多个IO口置0或1

例：

GPIO_SetBits(GPIOD,GPIO_Pin_0 | GPIO_Pin_5 | GPIO_Pin_6);

一个只能单个引脚操作

一个可对多个引脚操作
