STM32 ST-LINK烧录器接线方式

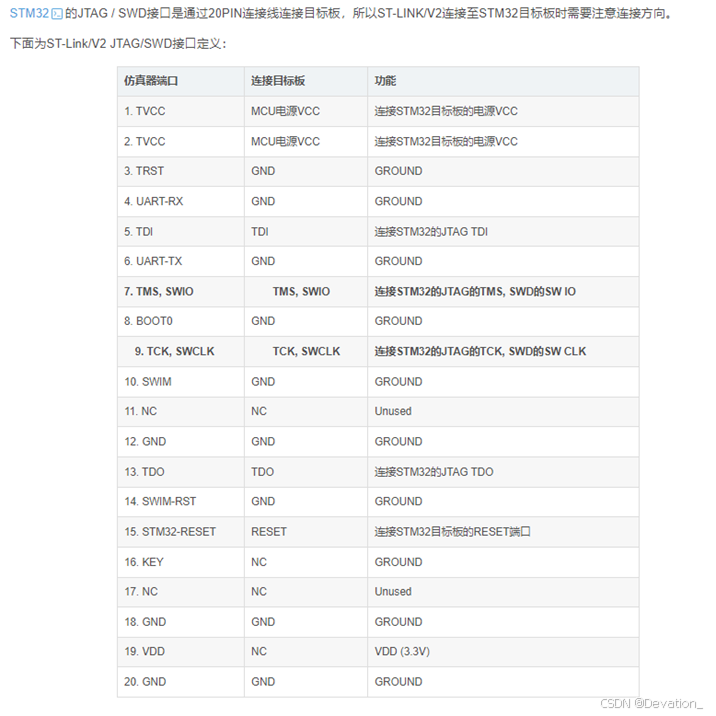

 接口定义如下:

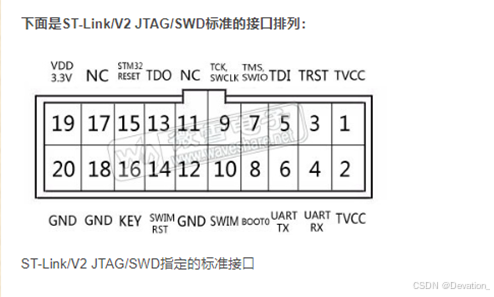

标准接口排列:

根据上图接口对照控制板烧录接口接线

1→1

9→2

7→3

8→4

 将ST-link烧录器 2→19 短接起来,可为烧录芯片提供3.3V电压,不需要外接电源可直接烧录程序。

### 正点原子 STLink 接线方法 对于正点原子STM32开发板使用ST-LINKV2进行程序烧录,仅需四条连线即可完成基本操作[^1]。具体接线方式如下: - **SWCLK**: 将STM32的SWCLK引脚连接至ST-LINKV2对应的SWCLK引脚。 - **SWDIO**: 把STM32上的SWDIO引脚对接到ST-LINKV2相应的SWDIO位置。 - **VCC**: 确认STM32的电源输入端(VCC)已通过其他途径获得稳定电压供应的情况下,将其与ST-LINKV2的VCC相连;注意这里并不是由ST-LINK提供工作电能给MCU,而是作为信号检测用途[^4]。 - **GND**: 同样地,在确保两者共地的前提下,把STM32的地线(GND)同ST-LINKV2接地。 实物接线参照实际硬件布局调整上述四个触点的位置关系以实现正确无误的物理链接。 当完成了以上硬件准备工作之后,在软件方面则需要打开Keil IDE并按照以下设置来启动调试会话:选择`Debug`选项卡下的`Settings...`,随后挑选合适的调试工具——即本案例中的`ST-Link Debugger`[^2]。 ```python # Python代码示例用于说明如何自动化配置KEIL环境(假设存在API支持) import keil_api # 假设有一个可以控制KEIL的Python库 def setup_stlink_debugger(): ide = keil_api.connect() # 连接到KEIL IDE debugger_settings = { 'type': 'ST-Link', 'interface': 'SWD' } ide.set_debugger(debugger_settings) setup_stlink_debugger() ``` 此过程完成后便可以在KEIL环境中直接编译并下载编写完毕的应用程序到目标设备上了。
