本文详细介绍了STM32中IWDG（独立窗口定时器）的使用，包括结构体初始化、预分频设置、重装载值以及看门狗喂食函数。通过实际代码展示了如何配置IWDG以实现1秒定时溢出并监控程序运行。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

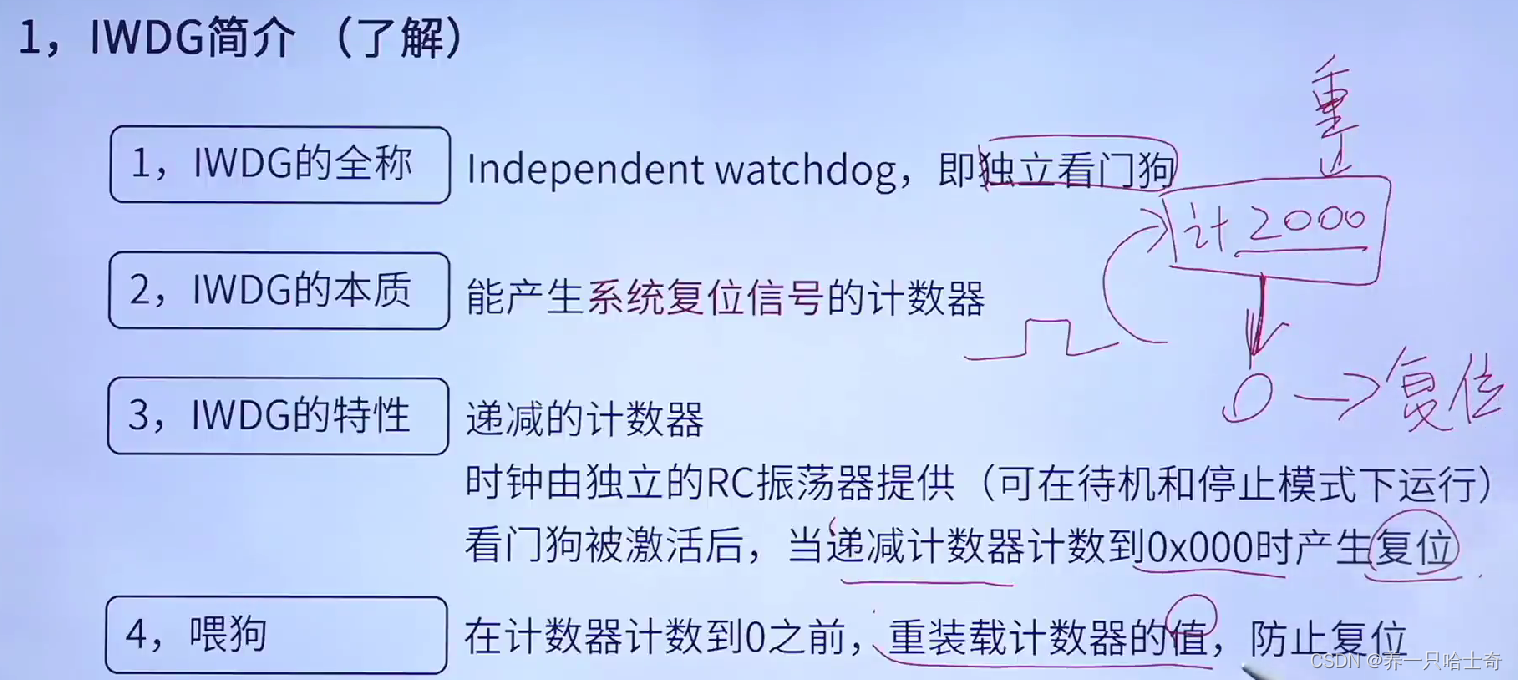

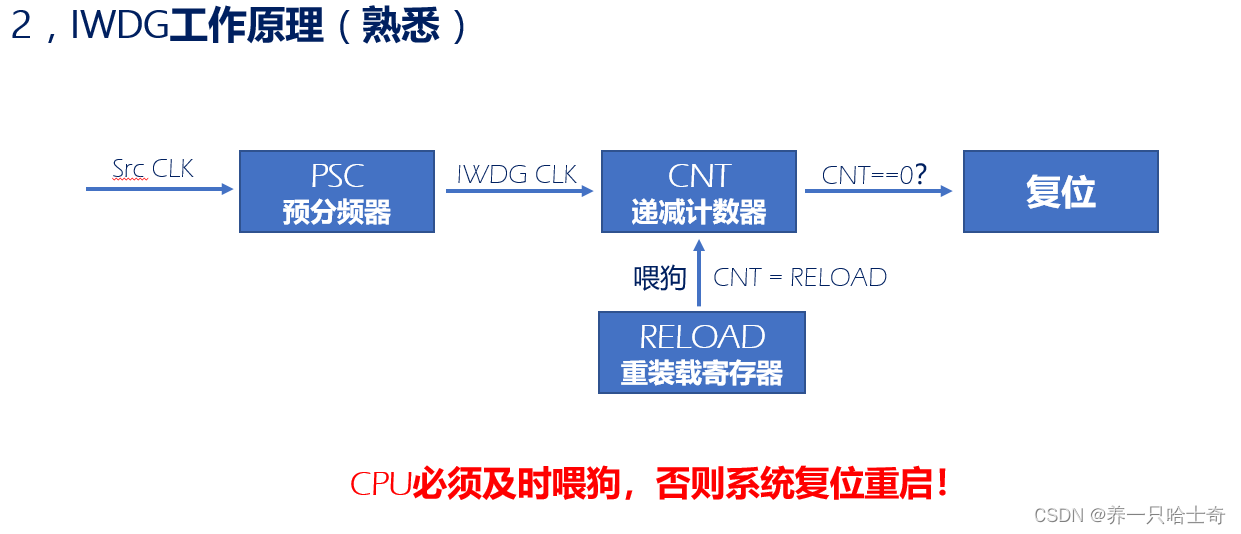

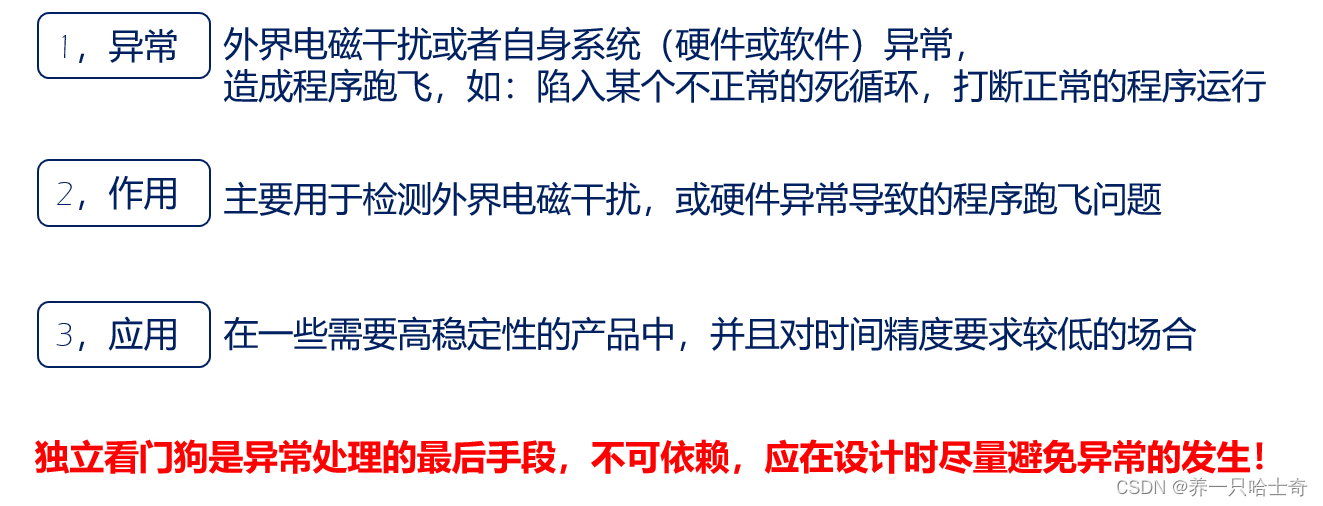

IWDG有什么作用？

第一个0.1ms

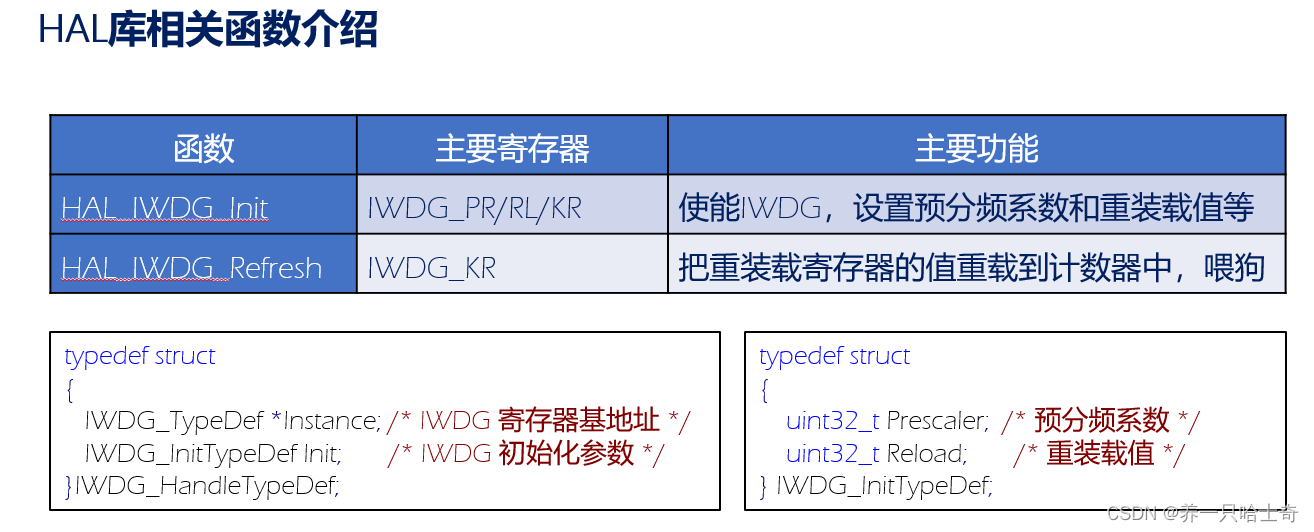

typedef struct
{
IWDG_TypeDef *Instance; /*!< Register base address */

IWDG_InitTypeDef Init; /*!< IWDG required parameters */
} IWDG_HandleTypeDef;

IWDG_HandleTypeDef  hiwdg;

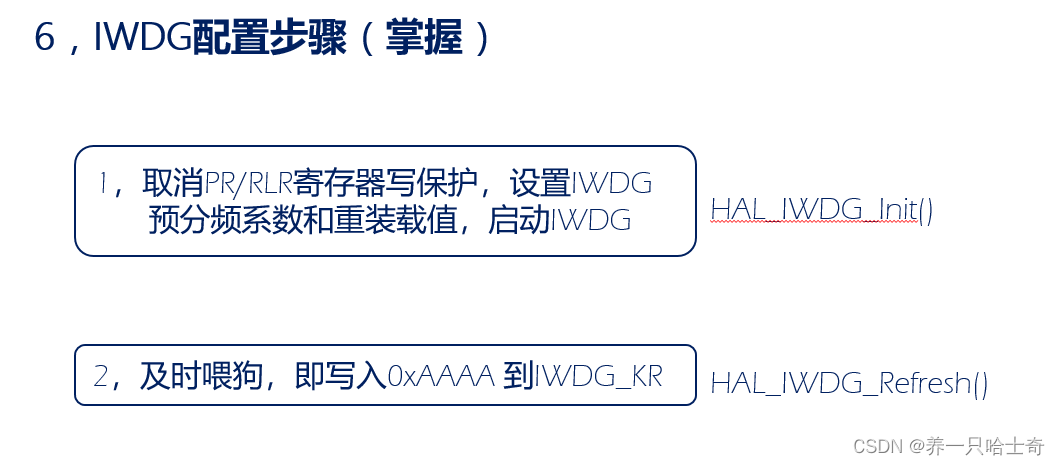

void iwdg_init(uint8_t prer,uint16_t rlr)
{
	hiwdg.Instance=IWDG;

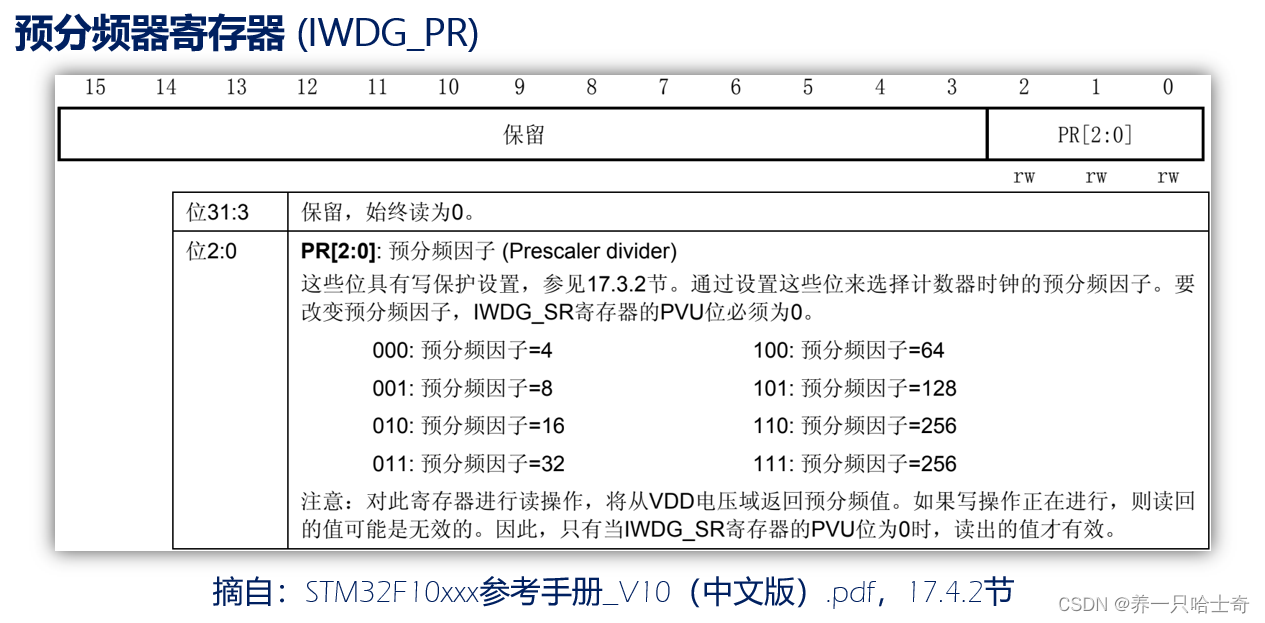

	hiwdg.Init.Prescaler=prer; //预分频

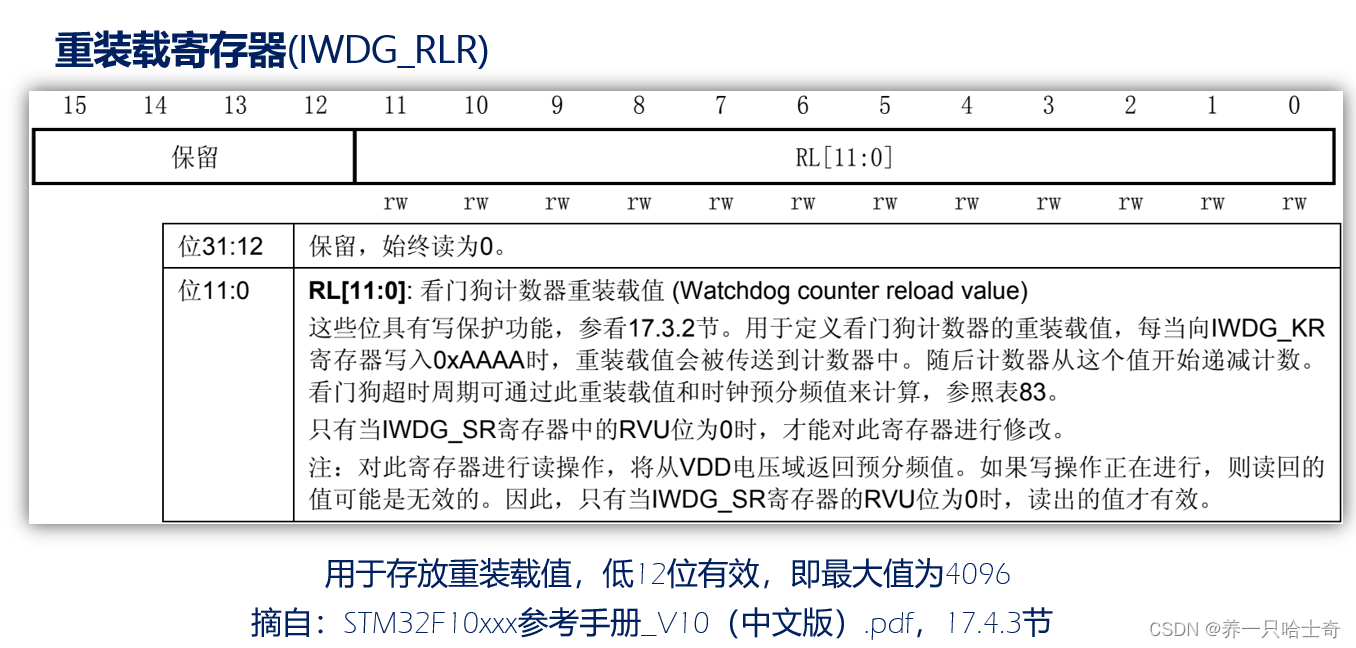

	hiwdg.Init.Reload=rlr; //重装载

	HAL_IWDG_Init(&hiwdg);

}

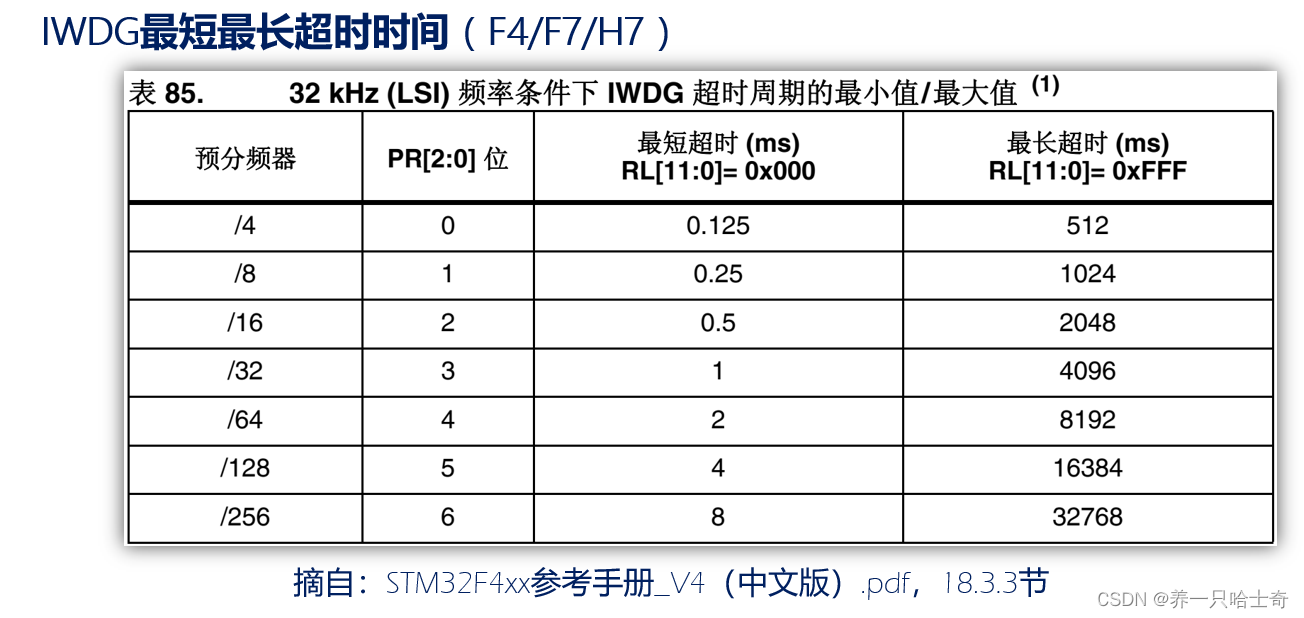

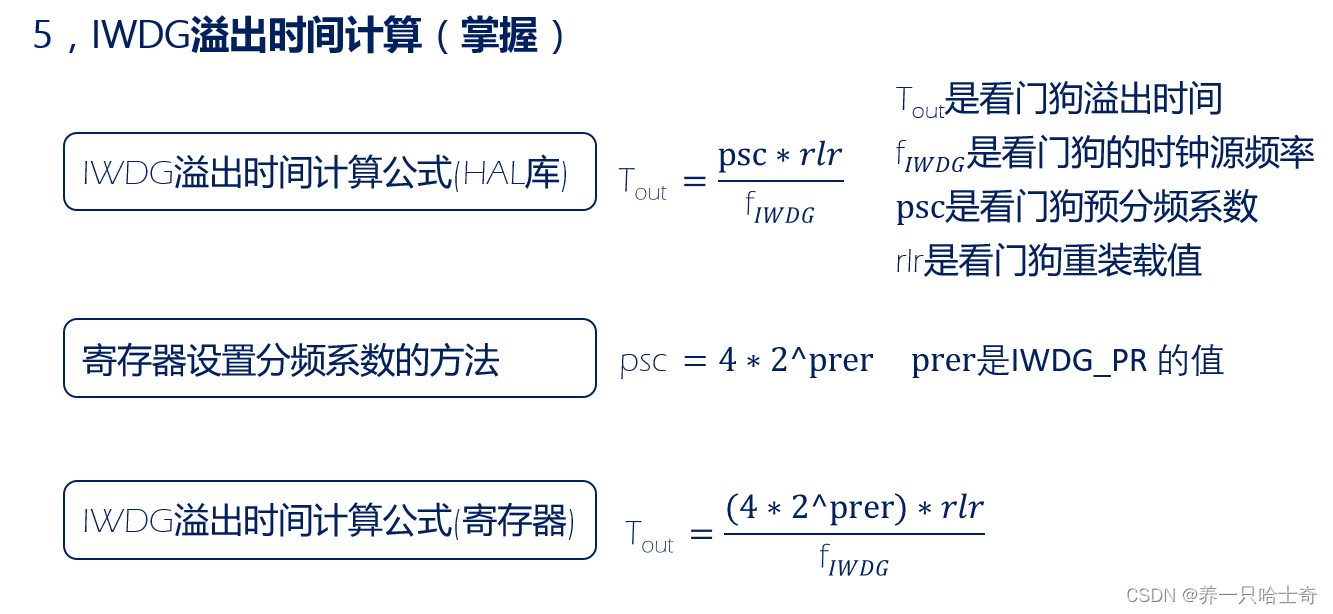

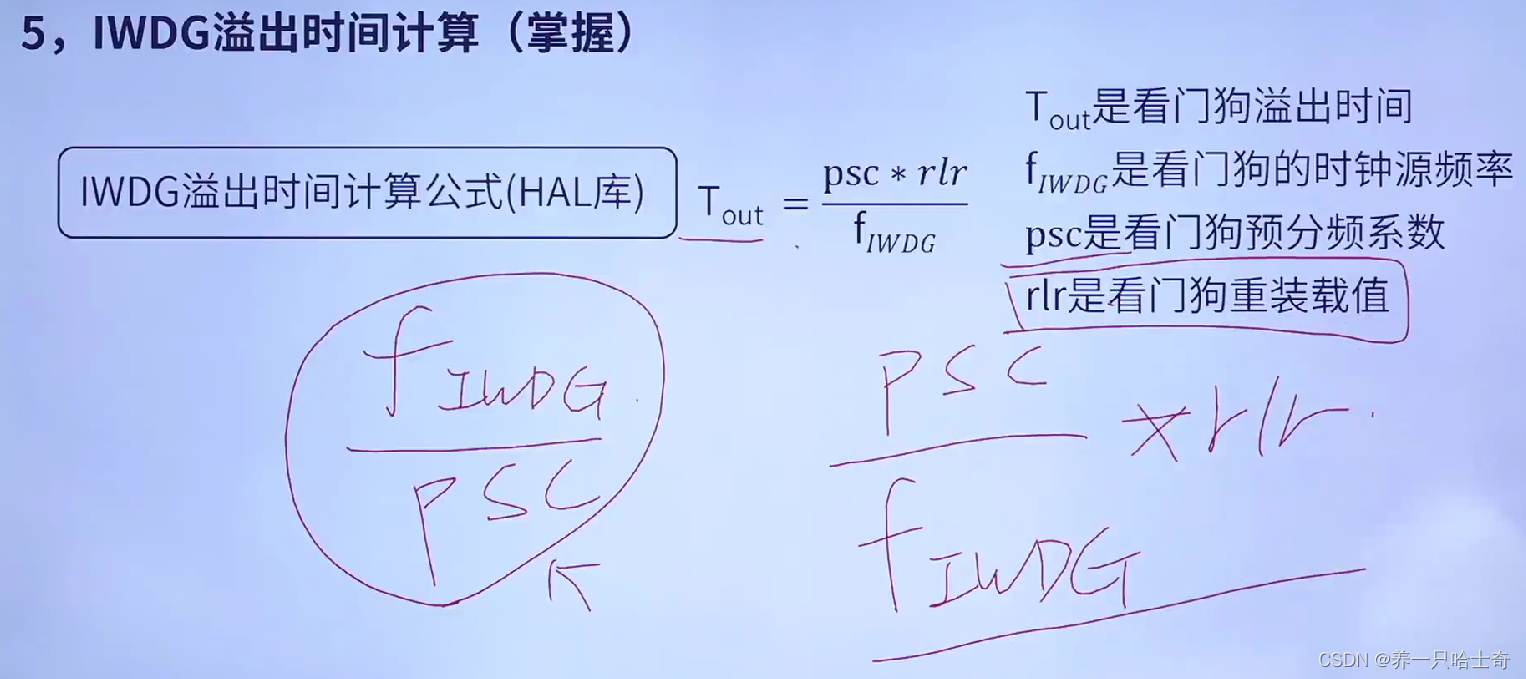

//实际上是  预分频*重装载/320000(32kHz)

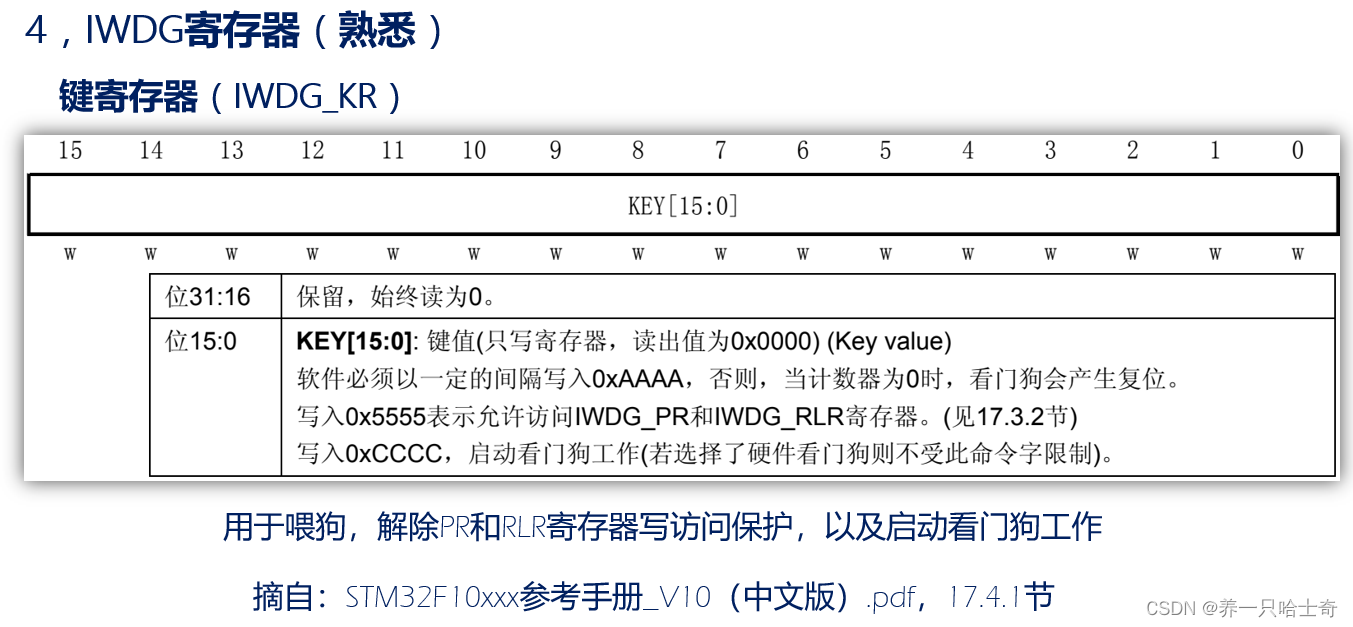

void iwdg_feed(void)
{
	HAL_IWDG_Refresh(&hiwdg);
}

int main(void)
{
    HAL_Init();                    		//初始化HAL库
    Stm32_Clock_Init(336,8,2,7);  		//设置时钟,168Mhz
	delay_init(168);               		//初始化延时函数
	uart_init(115200);              	//初始化USART
	LED_Init();							//初始化LED
    KEY_Init();                     	//初始化按键
	delay_ms(100);                  	//延时100ms再初始化看门狗,LED0的变化"可见"

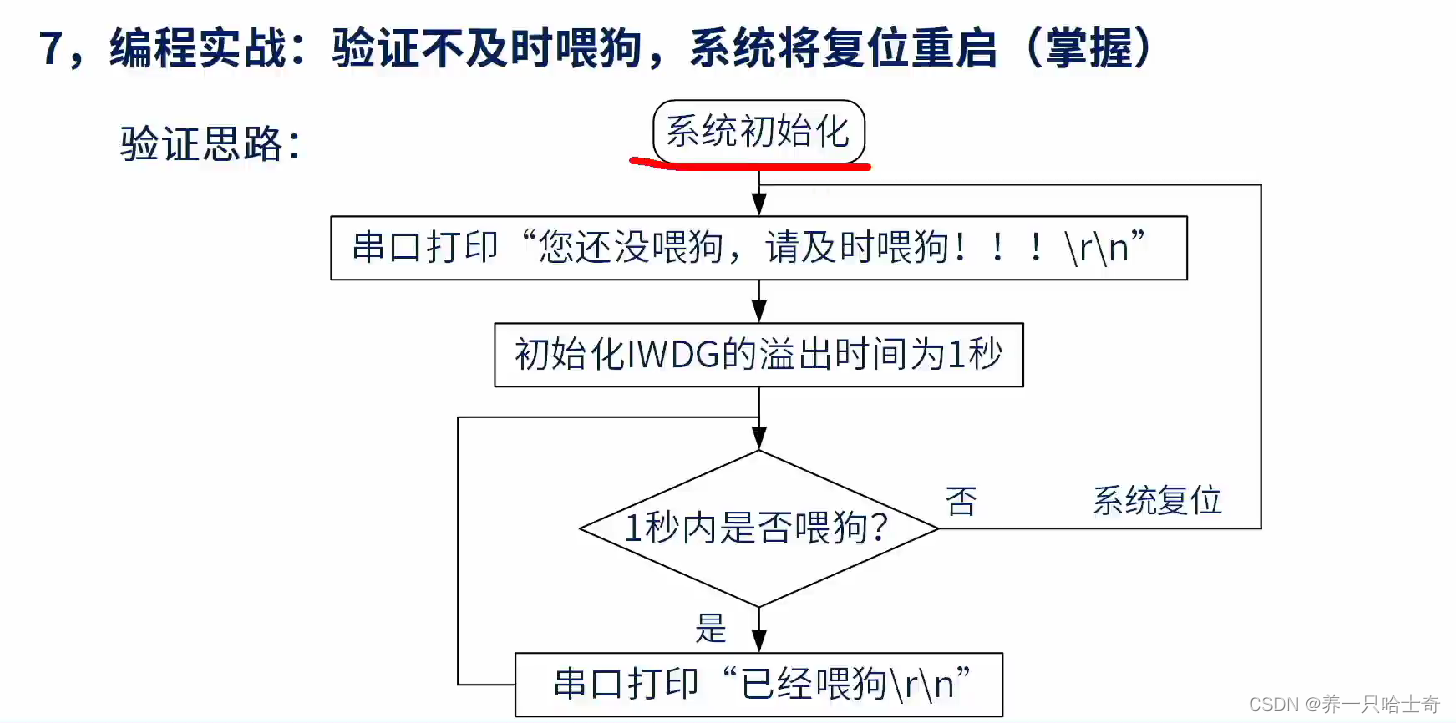

    iwdg_init(IWDG_PRESCALER_64,500); 	//分频数为64,重载值为500,溢出时间为1s
    LED0=0;
	printf("还没喂狗,请及时喂狗\n");

    while(1)
    {
		delay_ms(800);
        iwdg_feed();
		printf("已经喂狗\n");
    }
}
