引言
在当今数字化时代，网络通信无处不在，从浏览网页到在线购物，从视频会议到云存储，背后都离不开 TCP/IP 协议的支撑。TCP/IP 协议作为互联网的基础协议，如同神经系统一般，确保了全球范围内设备之间的高效、稳定通信。本文将深入剖析 TCP/IP 协议的原理、架构以及在实际应用中的关键作用。
一，TCP/IP 协议的基础概念
TCP/IP 协议并非单一协议，而是一组协议的集合，它由传输控制协议（TCP）和网际协议（IP）两个核心协议以及众多辅助协议组成。其设计目的是为了实现不同网络设备之间的互联互通，打破网络边界，构建一个全球性的网络体系。
TCP/IP 协议采用分层模型，这一模型共分为四层，每一层都有其独特的功能和职责，各层协同工作，共同完成数据的传输。从底层到高层分别为：网络访问（链接）层、网路互联层、传输层和应用层。这种分层结构使得协议的设计和维护更加模块化，也方便了不同设备和软件之间的协作。

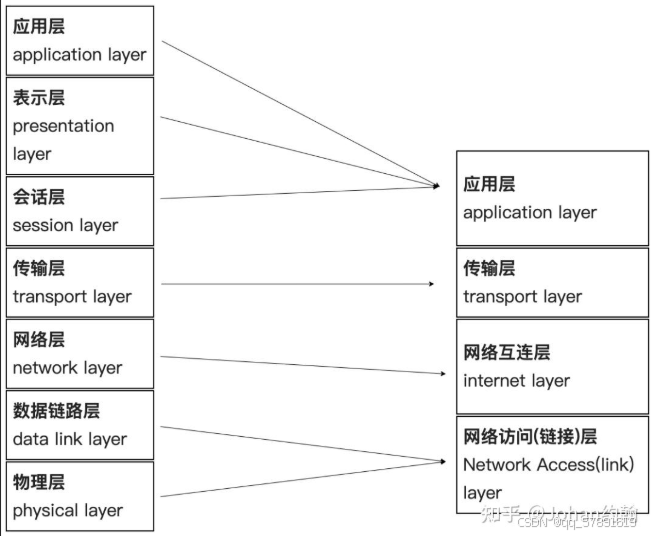

上图展示了计算机结构的OSI七层模型与TCP/IP分层的关系。
应用层：向用户提供一组常用的应用程序，比如电子邮件、文件传输访问、虚拟终端等。
传输层：提供应用程序间的通信。
网路互联层：标记了互联网上每一台主机的地址，负责相邻计算机之间的通信。
网络访问（链接）层：底层物理通路（线路）
二，TCP/IP 协议的核心组件
网际协议（IP）
IP 协议处于网际层，它的主要任务是实现网络中的寻址和路由功能。每个连接到互联网的设备都会被分配一个唯一的 IP 地址，就如同现实生活中的家庭住址一样，IP 地址用于标识设备在网络中的位置。IP 协议负责将数据包从源设备通过不同的网络路径转发到目标设备，在这个过程中，路由器等网络设备依据 IP 地址进行路由决策，确保数据包能够准确无误地到达目的地。
传输控制协议（TCP）
TCP 协议工作在传输层，它提供了可靠的数据传输服务。在数据传输过程中，TCP 协议通过三次握手建立连接，确保通信双方都做好了数据传输的准备。在传输过程中，TCP 会对数据进行编号和确认，若发送方未收到接收方的确认信息，会自动重传数据，以此保证数据的完整性和顺序性。同时，TCP 还具备流量控制和拥塞控制机制，能够根据网络状况动态调整数据发送的速率，避免网络拥塞，确保数据传输的稳定性。
用户数据报协议（UDP）
同样位于传输层的 UDP 协议，与 TCP 有着不同的设计理念。UDP 提供的是一种无连接、不可靠的数据传输服务。它不需要像 TCP 那样进行复杂的连接建立和确认过程，数据可以直接发送。UDP 的优势在于传输速度快、效率高，适用于对实时性要求较高但对数据准确性要求相对较低的应用场景，如视频直播、在线游戏等。在这些场景中，少量数据的丢失可能并不会对整体体验造成严重影响，而实时性的保障更为关键。
三，TCP/IP 协议的工作机制
数据封装与解封装
当应用程序产生数据需要传输时，数据会从应用层开始，自上而下依次经过传输层、网际层和网络接口层。在每一层，都会对数据进行封装，即在数据前面添加该层的协议头部，包含了与该层功能相关的信息。例如，传输层的 TCP 或 UDP 协议头会包含端口号等信息，用于标识应用程序；网际层的 IP 协议头包含源 IP 地址和目标 IP 地址。到达接收方时，数据则自下而上进行解封装，每一层剥离相应的协议头部，将数据逐步还原为应用程序能够识别的格式。
为了更好的理解数据封装与解封装，我们先看看什么是数据包以及数据处理流程：
数据包
包、帧、数据包、段、消息
以上五个术语都用来表述数据的单位，大致区分如下：
- 包可以说是全能性术语；
- 帧用于表示数据链路层中包的单位；
- 数据包是 IP 和 UDP 等网络层以上的分层中包的单位；
- 段则表示 TCP 数据流中的信息；
- 消息是指应用协议中数据的单位。
每个分层中，都会对所发送的数据附加一个首部，在这个首部中包含了该层必要的信息，如发送的目标地址以及协议相关信息。通常，为协议提供的信息为包首部，所要发送的内容为数据。在下一层的角度看，从上一层收到的包全部都被认为是本层的数据。
数据包首部
网络中传输的数据包由两部分组成：一部分是协议所要用到的首部，另一部分是上一层传过来的数据。首部的结构由协议的具体规范详细定义。在数据包的首部，明确标明了协议应该如何读取数据。反过来说，看到首部，也就能够了解该协议必要的信息以及所要处理的数据。包首部就像协议的脸。
数据处理流程
下图以用户 a 向用户 b 发送邮件为例子：
数据处理流程
① 应用程序处理
首先应用程序会进行编码处理，这些编码相当于 OSI 的表示层功能；
编码转化后，邮件不一定马上被发送出去，这种何时建立通信连接何时发送数据的管理功能，相当于 OSI 的会话层功能。
② TCP 模块的处理
TCP 根据应用的指示，负责建立连接、发送数据以及断开连接。TCP 提供将应用层发来的数据顺利发送至对端的可靠传输。为了实现这一功能，需要在应用层数据的前端附加一个 TCP 首部。
③ IP 模块的处理
IP 将 TCP 传过来的 TCP 首部和 TCP 数据合起来当做自己的数据，并在 TCP 首部的前端加上自己的 IP 首部。IP 包生成后，参考路由控制表决定接受此 IP 包的路由或主机。
④ 网络接口（以太网驱动）的处理
从 IP 传过来的 IP 包对于以太网来说就是数据。给这些数据附加上以太网首部并进行发送处理，生成的以太网数据包将通过物理层传输给接收端。
⑤ 网络接口（以太网驱动）的处理
主机收到以太网包后，首先从以太网包首部找到 MAC 地址判断是否为发送给自己的包，若不是则丢弃数据。
如果是发送给自己的包，则从以太网包首部中的类型确定数据类型，再传给相应的模块，如 IP、ARP 等。这里的例子则是 IP 。
⑥ IP 模块的处理
IP 模块接收到 数据后也做类似的处理。从包首部中判断此 IP 地址是否与自己的 IP 地址匹配，如果匹配则根据首部的协议类型将数据发送给对应的模块，如 TCP、UDP。这里的例子则是 TCP。
另外吗，对于有路由器的情况，接收端地址往往不是自己的地址，此时，需要借助路由控制表，在调查应该送往的主机或路由器之后再进行转发数据。
⑦ TCP 模块的处理
在 TCP 模块中，首先会计算一下校验和，判断数据是否被破坏。然后检查是否在按照序号接收数据。***检查端口号，确定具体的应用程序。数据被完整地接收以后，会传给由端口号识别的应用程序。
⑧ 应用程序的处理
接收端应用程序会直接接收发送端发送的数据。通过解析数据，展示相应的内容。
三次握手与四次挥手
TCP 协议通过三次握手建立连接。首先，客户端向服务器发送一个带有 SYN 标志的数据包，表示请求建立连接，同时携带一个初始序列号。服务器收到后，返回一个带有 SYN 和 ACK 标志的数据包，确认收到客户端的请求，并发送自己的初始序列号。最后，客户端再发送一个带有 ACK 标志的数据包，确认收到服务器的响应，至此连接建立完成。
下面来看看三次握手的流程图：
三次握手
- ***次握手：客户端将标志位SYN置为1，随机产生一个值seq=J，并将该数据包发送给服务器端，客户端进入SYN_SENT状态，等待服务器端确认。
- 第二次握手：服务器端收到数据包后由标志位SYN=1知道客户端请求建立连接，服务器端将标志位SYN和ACK都置为1，ack=J+1，随机产生一个值seq=K，并将该数据包发送给客户端以确认连接请求，服务器端进入SYN_RCVD状态。
- 第三次握手：客户端收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给服务器端，服务器端检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，客户端和服务器端进入ESTABLISHED状态，完成三次握手，随后客户端与服务器端之间可以开始传输数据了。
当数据传输完成后，需要关闭连接，这一过程通过四次挥手实现。主动关闭方发送一个带有 FIN 标志的数据包，表示数据传输完毕，请求关闭连接。被动关闭方收到后，返回一个 ACK 确认包。当被动关闭方也完成数据传输后，发送一个 FIN 包给主动关闭方，主动关闭方再返回一个 ACK 确认包，连接正式关闭。
下面来看看四次挥手的流程图：
四次挥手
- 中断连接端可以是客户端，也可以是服务器端。
- ***次挥手：客户端发送一个FIN=M，用来关闭客户端到服务器端的数据传送，客户端进入FIN_WAIT_1状态。意思是说"我客户端没有数据要发给你了"，但是如果你服务器端还有数据没有发送完成，则不必急着关闭连接，可以继续发送数据。
- 第二次挥手：服务器端收到FIN后，先发送ack=M+1，告诉客户端，你的请求我收到了，但是我还没准备好，请继续你等我的消息。这个时候客户端就进入FIN_WAIT_2 状态，继续等待服务器端的FIN报文。
- 第三次挥手：当服务器端确定数据已发送完成，则向客户端发送FIN=N报文，告诉客户端，好了，我这边数据发完了，准备好关闭连接了。服务器端进入LAST_ACK状态。
- 第四次挥手：客户端收到FIN=N报文后，就知道可以关闭连接了，但是他还是不相信网络，怕服务器端不知道要关闭，所以发送ack=N+1后进入TIME_WAIT状态，如果Server端没有收到ACK则可以重传。服务器端收到ACK后，就知道可以断开连接了。客户端等待了2MSL后依然没有收到回复，则证明服务器端已正常关闭，那好，我客户端也可以关闭连接了。最终完成了四次握手。
上面是一方主动关闭，另一方被动关闭的情况，实际中还会出现同时发起主动关闭的情况。
具体流程如下图：
同时挥手
四，TCP/IP 协议在实际应用中的关键作用
1.网页浏览
当我们在浏览器中输入一个网址并按下回车键时，TCP/IP 协议就开始了一系列的工作。首先，通过 DNS（域名系统，也是基于 TCP/IP 协议的应用层协议）将域名解析为对应的 IP 地址。然后，浏览器与目标服务器通过 TCP 协议建立连接，发送 HTTP 请求获取网页内容。服务器响应请求，将网页数据通过 TCP 连接返回给浏览器，浏览器再对数据进行解析和渲染，最终呈现出我们看到的网页。
2.文件传输
在进行文件传输时，如使用 FTP（文件传输协议）或 HTTP 下载文件，TCP 协议确保了文件数据的准确传输。由于文件通常较大，需要保证数据的完整性，TCP 的可靠传输机制能够避免数据丢失或损坏，使得文件能够完整无误地从服务器传输到客户端。而对于一些实时性要求较高的文件传输场景，如视频文件的实时传输，可能会采用 UDP 协议结合特定的纠错机制，以在保证一定实时性的同时尽量减少数据错误的影响。
3.网络设备通信
路由器、交换机等网络设备之间的通信也依赖于 TCP/IP 协议。路由器通过 IP 协议进行路由选择，根据数据包的目标 IP 地址决定转发路径。设备之间的管理和配置信息传输则可能使用如 SNMP（简单网络管理协议，应用层协议）等基于 TCP/IP 协议的协议，确保网络设备的正常运行和管理。
小结
TCP/IP 协议经过多年的发展和演进，已经成为现代网络通信的核心基础。它的稳定性、可靠性和灵活性使其能够适应不断变化的网络需求和技术发展。随着 5G、物联网、云计算等新兴技术的兴起，TCP/IP 协议也在不断优化和扩展，以更好地支持这些新技术带来的海量数据传输、低延迟通信等要求。深入理解 TCP/IP 协议对于从事网络相关工作的人员来说至关重要，无论是网络架构设计、故障排查还是新技术的开发应用，都离不开对 TCP/IP 协议的深刻认识。希望本文能够帮助读者更好地理解这一网络通信的基石协议，为在网络领域的深入学习和实践打下坚实的基础。
