ArcGIS基础实验操作100例--实验41提取道路面中心线

本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验41 提取道路面中心线

目录

一、实验背景

二、实验数据

三、实验步骤

（1）提取道路面数据的轮廓线数据

（2）保留道路两侧线数据

（3）提取道路中心线

（4）编辑修改结果数据

---

一、实验背景

路面中心线对道路路面的行驶车道起到划分管理的作用，是道路路面的重要标识线之一。对道路路面进行数字化采集的过程中，时常以路面的中央等分线作为路面中心线。依据该几何特征，能够对道路路面数据进行几何处理，从而得到路面中心线。

本实验讲述使用地理信息系统软件对道路路面数据进行中 心线提取的方法，以路面两侧边界线为基础，运用等分的几何特征实现中心线的提取。读者通过实验练习，应能够理解中心线的几何位置特征，熟练运用数据编辑工具和中心线工具实现路面中心线的提取。

二、实验数据

图层名称	格式	坐标系	说明
Road	Shapefile面要素	China Lambert_Conformal_Conic	用于提取中心线的道路数据

直接双击文件Ex41.mxd即可打开

三、实验步骤

（1）提取道路面数据的轮廓线数据

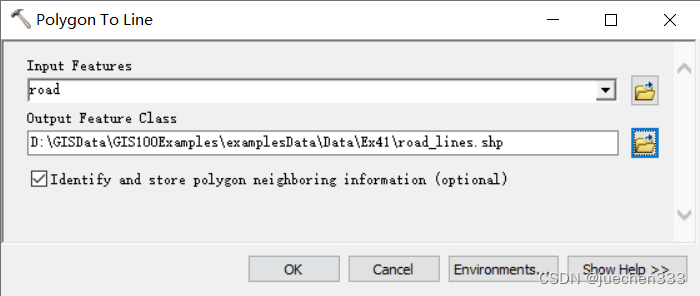

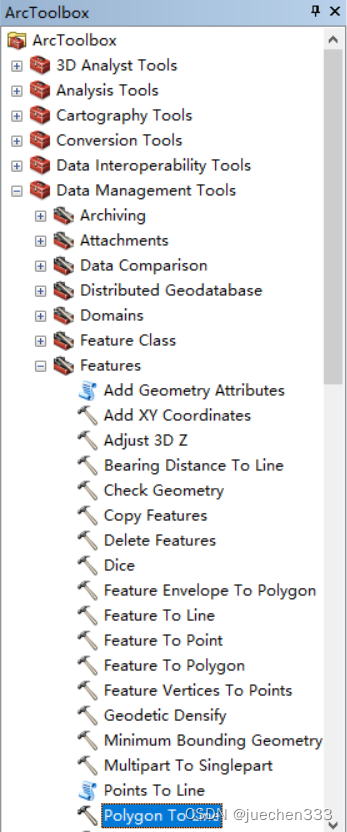

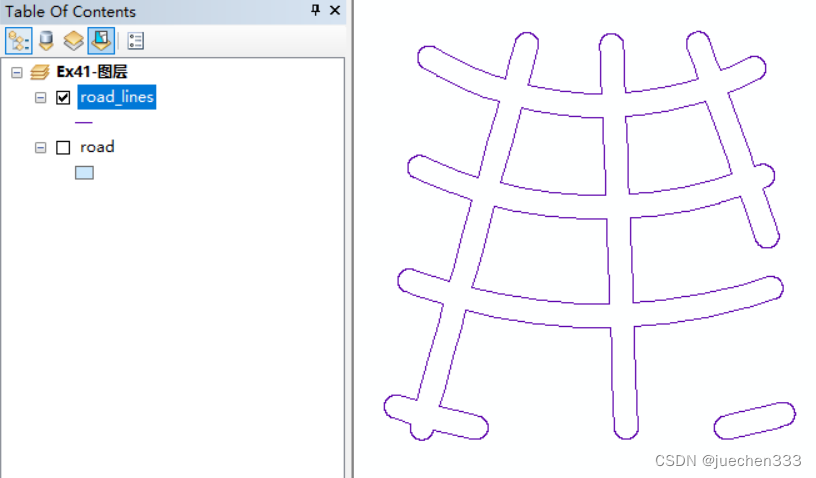

在 ArcToolbox 中，打开【Data Management Tools】→【Features】→【Polygon to Line】对话框，【Input Features】设置为“road”，【Output Feature Class】设置为“road_lines”；点击【OK】，得到道路轮廓线数据。

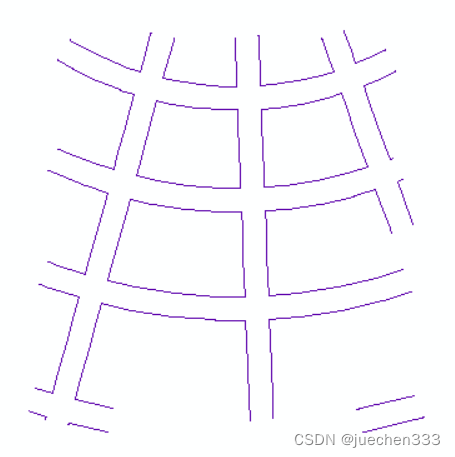

（2）保留道路两侧线数据

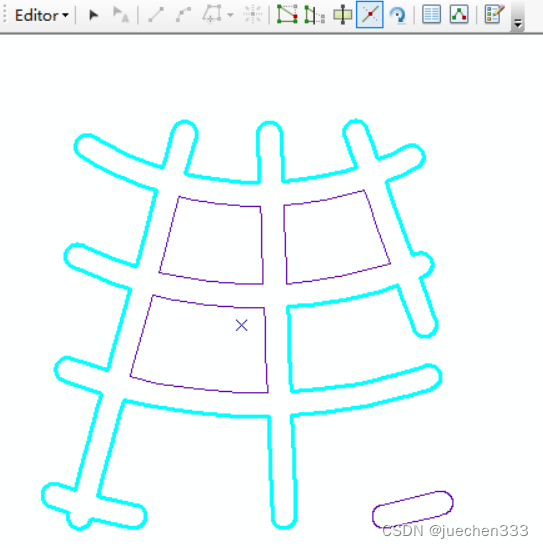

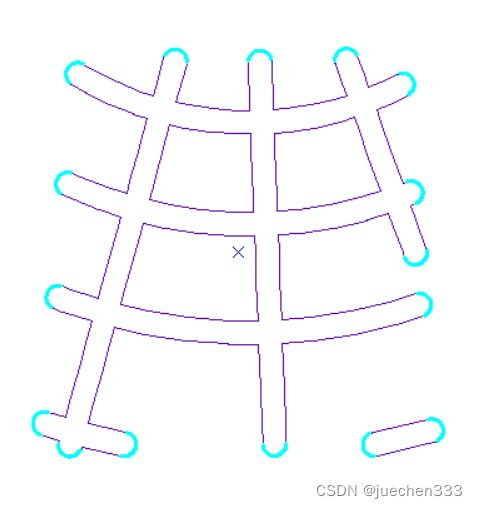

启动编辑，选中待分割的线要素；使用【Editor】工具条中的【Split Tool】工具，在道路端口逐一分割出圆弧，选中按【Delete】删除；停止编辑，保存。

（3）提取道路中心线

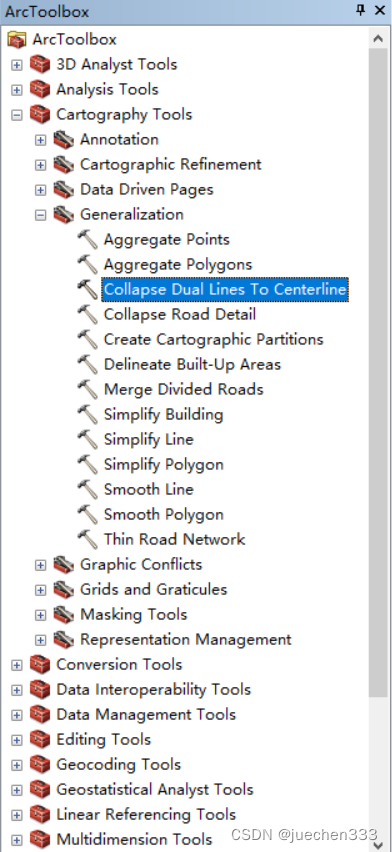

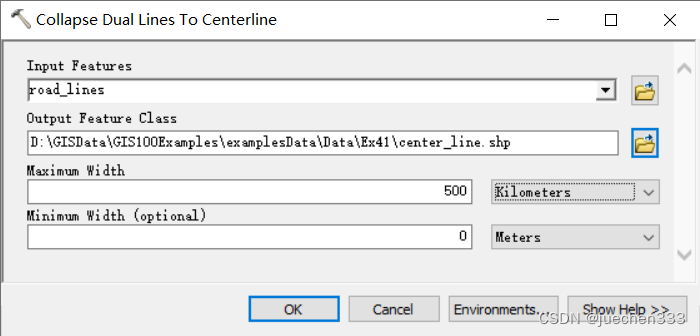

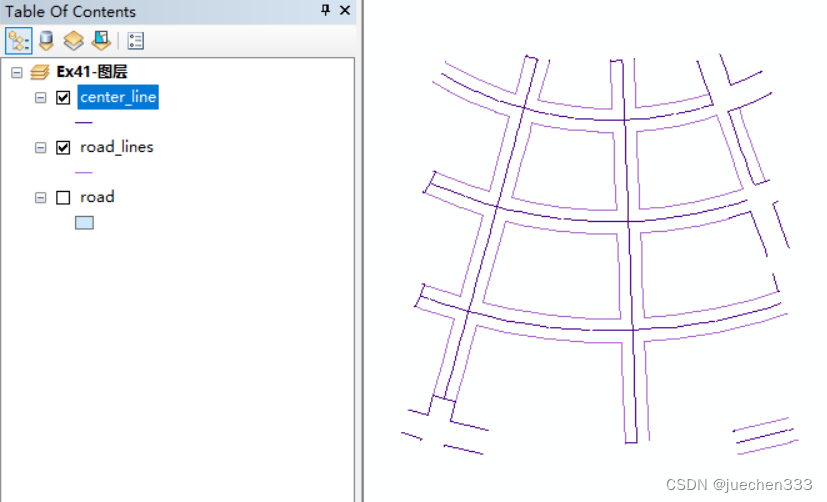

打开【Cartography】→【Generalization】→【Collapse Dual Lines To Centerline】对话框，【Input Features】设置为路两侧线数据，【Output Feature Class】设置为“center_line”，【Maximum Width】设置为路面宽度；本例中为包含所有路面宽度，最大值设置为“500千米”(仅适用于本例)；【Minimum Width】默认；点击【OK】，得到中心线数据。

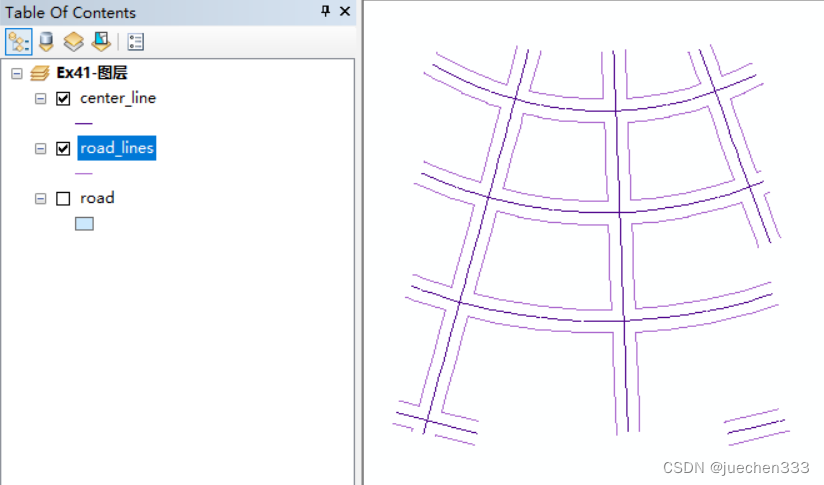

（4）编辑修改结果数据

由于路面交叉复杂，该工具提取结果会存在一定错误，需要手动编辑修改。
