理论基础

三维卷积是二维卷积的自然扩展，它在处理三维数据时具有独特优势。与二维卷积在图像平面上滑动不同，三维卷积核在三个维度上同时进行卷积运算。

三维卷积的本质是在三维空间中进行滑动窗口操作。其详细的数学表达可以展开为：

其中：

$k_{1},k_{2},k_{3}$ 分别表示卷积核在三个维度上的大小
$V$ 是输入体积数据
$K$ 是三维卷积核
$(x,y,z)$ 表示输出特征图中的位置

特征映射计算

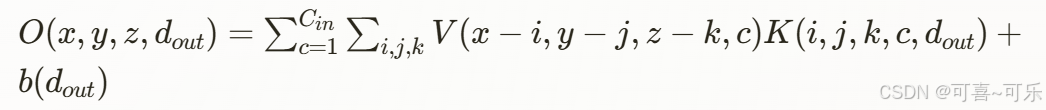

对于具有多个输入通道的情况，完整的三维卷积计算可以表示为：

其中：

$C_{in}$ 是输入通道数
$d_{out}$ 表示输出特征图的通道索引
$b$ 是偏置项

感受野分析

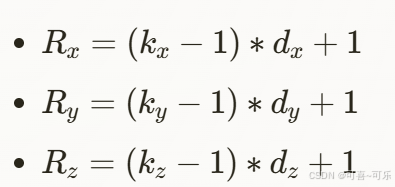

三维卷积的感受野是一个三维立方体区域：

其中 $k_{x},k_{y},k_{z}$ 是卷积核尺寸， $d_{x},d_{y},d_{z}$ 是膨胀率(dilation rate)。

有效感受野（ERF）

实际上，卷积层的有效感受野呈现高斯分布特性，中心区域的影响最大，向外逐渐减弱。

填充策略（Padding）

三维卷积中的填充可以在三个维度上独立设置：

零填充（Zero Padding）：输出尺寸计算： $O_{d}=|\frac{I_{d}+2P_{d}-K_{d}}{S_{d}}|+1$ ,
其中 $I_{d}$ 是输入尺寸， $P_{d}$ 是填充大小， $K_{d}$ 是核尺寸， $S_{d}$ 是步长。

反射填充（Reflection Padding）：适用于需要保持边界连续性的场景。

参数复杂度分析

参数量计算： $P_{arams}=(k_{1}*k_{2}*k_{3}*C_{in}*C_{out})+*C_{out}$

实例代码

实例的3维卷积函数

def conv3d(input_img, kernel):
    """
    执行3D卷积运算
    """
    channels, height, width = input_img.shape
    k_depth, k_height, k_width = kernel.shape

    # 计算输出尺寸
    output_height = height - k_height + 1
    output_width = width - k_width + 1

    # 初始化输出
    output = np.zeros((output_height, output_width))

    # 执行卷积
    for i in range(output_height):
        for j in range(output_width):
            # 对所有通道进行卷积并求和
            sum = 0
            for c in range(channels):
                patch = input_img[c, i:i + k_height, j:j + k_width]
                sum += np.sum(patch * kernel[c])
            output[i, j] = sum

    return output

计算每个卷积核的输出

# 计算卷积核的输出
output = conv3d(I, K) + b

需要详细代码，私信作者
