Cadance Allegro symbol操作步骤

新建新工程时需要设置相关参数，具体参考：Cadence Project Manager使用简介

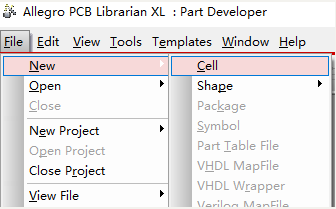

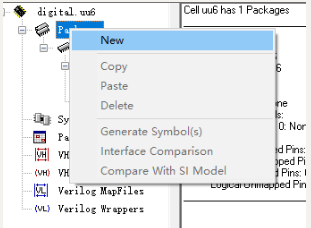

1、

2、

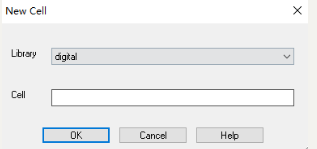

3、选择symbol所属库和名称

4、

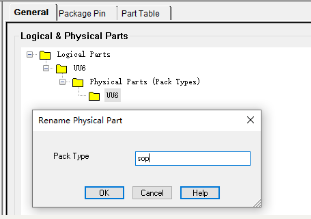

5、rename

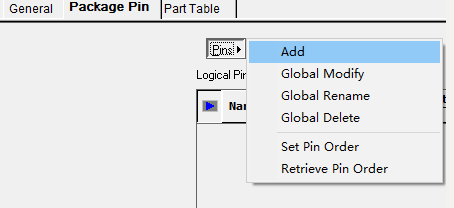

6、add pins

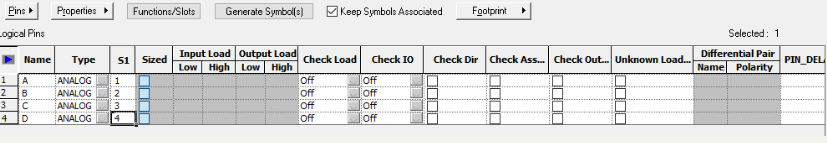

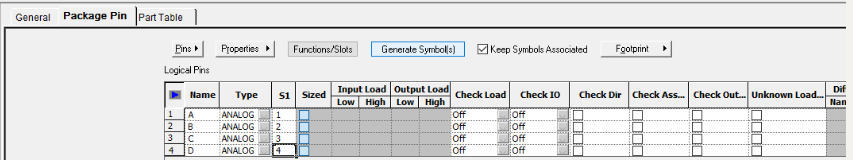

7、设置s1序号

8、generate symbol(这一步有时候会出错,出错软件直接崩溃,所以先保存在执行该操作)

9、点击sym_1

10、

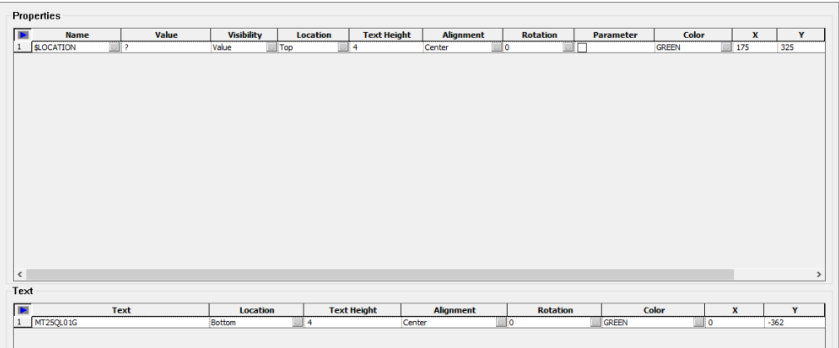

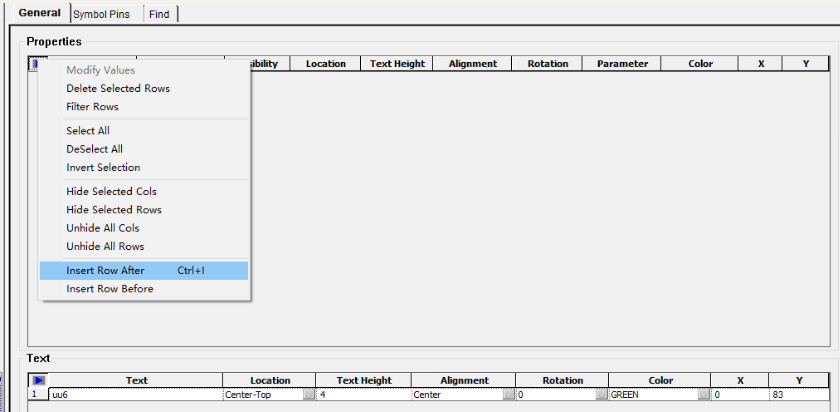

11、设置properties和text，设置完成后保存

在设置TEXT的Y的时候，是用（BOTTOM坐标+1）*25+12。（bottom默认y值-62）

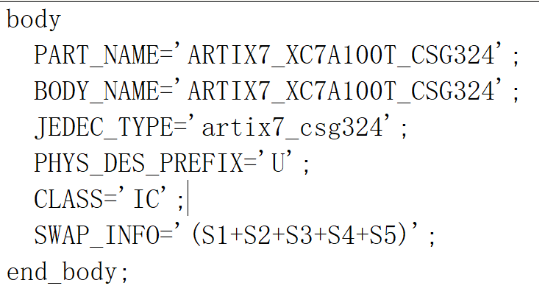

遇到FPGA的，如需添加所有BANK引脚可交换，需在chips.prt文件里添加SWAP_INFO信息。如图

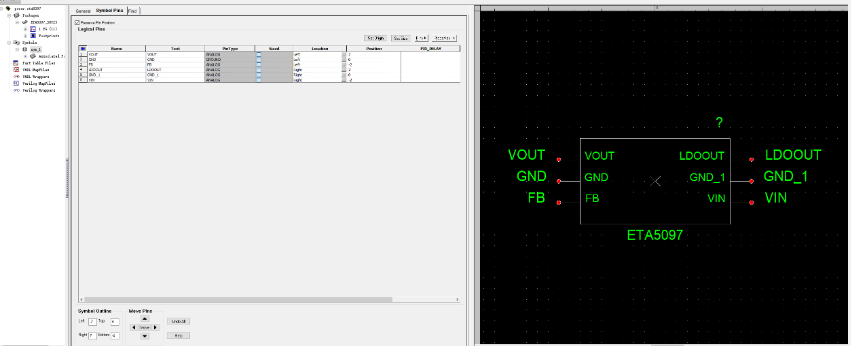

12、调整symbol大小

右下角设置长宽，设置完成后点击保存，然后f12刷新

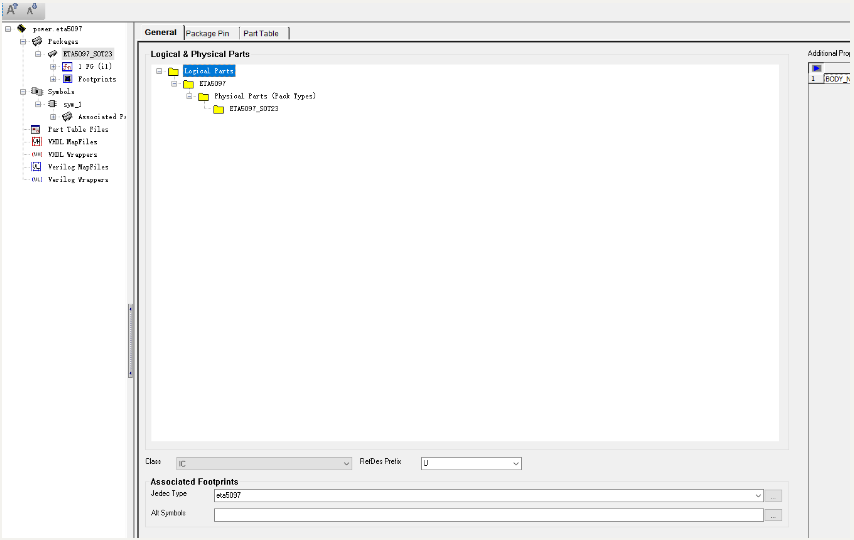

13、关联symbol和package(1个sym对一个package 或者 多个sym对一个package)

14、当涉及connect和其对应封装关联时，往往是一个sym对应多个package，此时关联方法不一样

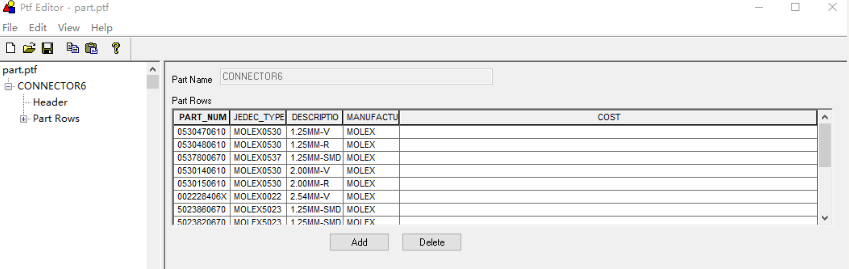

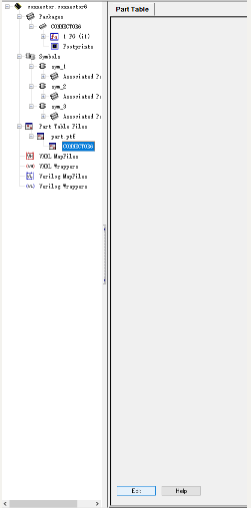

1）点击edit按钮

2）选中part_rows–>add

3)填写相关信息第一列是symbol信息，第二列是package信息(此信息务必和封装信息一致不然关联不上)

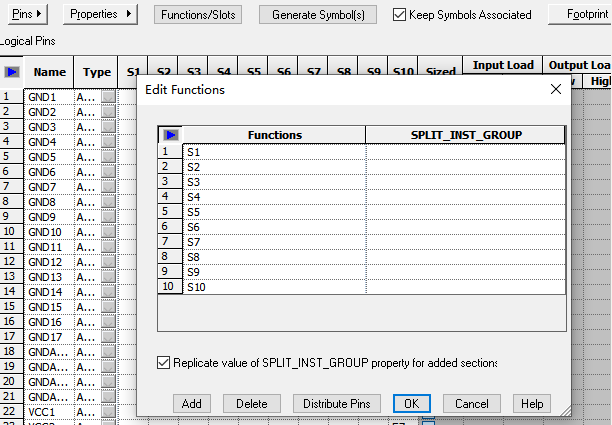

画fpga类symbol时，需要分bank时，选择functions->distribute pins
