过孔是应该相互靠近、抱团取暖，还是应该矜持一点、保持距离？-JT硬件乐趣

•  导线的等效电感在高频下产生的阻抗是电路产生噪声电压和电源压降的罪魁祸首；

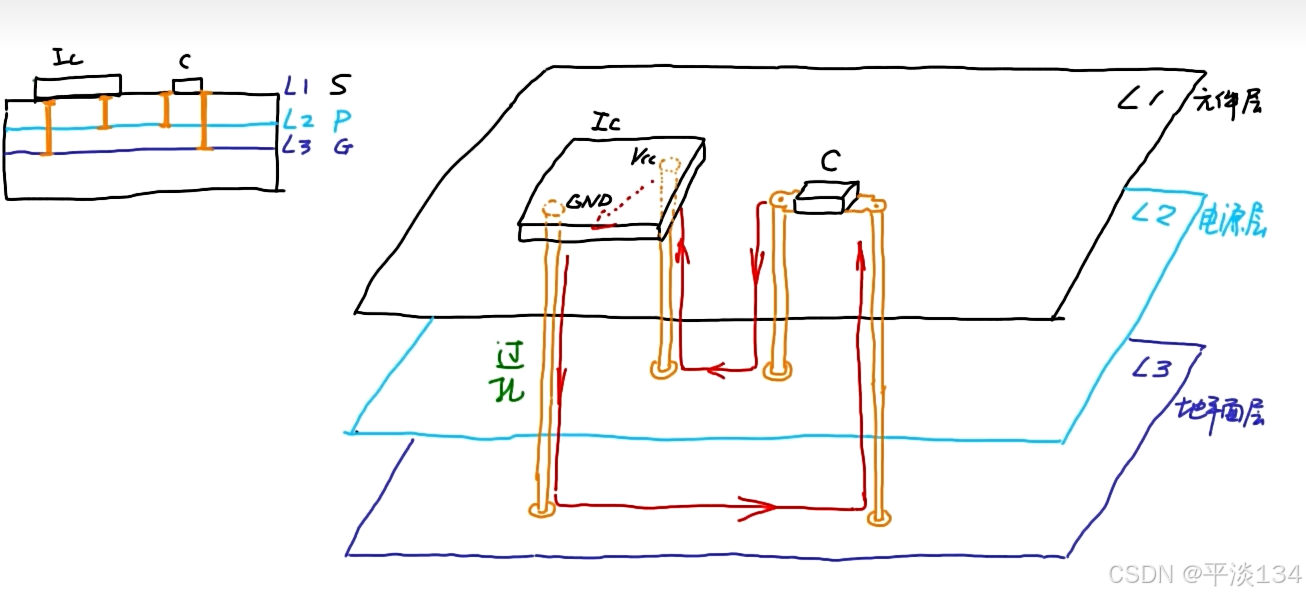

• 当芯片出现瞬态电流需求时，稳压电源及其分配网络是来不及反映的，电流由去耦电容提供，以免电源电压跌落，此时电流路径是这样的。
  •
  • 这个电流环路的电感应该尽可能的小，才能保证电源的稳定性；
• 环路的电感和什么有关？
  • 和构成环路的所有部分都有关，芯片我们管不了，电容讲过很多次了，其他能做的就是走线和过孔
  • 如何减小过孔电感？增大直径减小长度，做不到时用多个过孔并联减小电感
    •

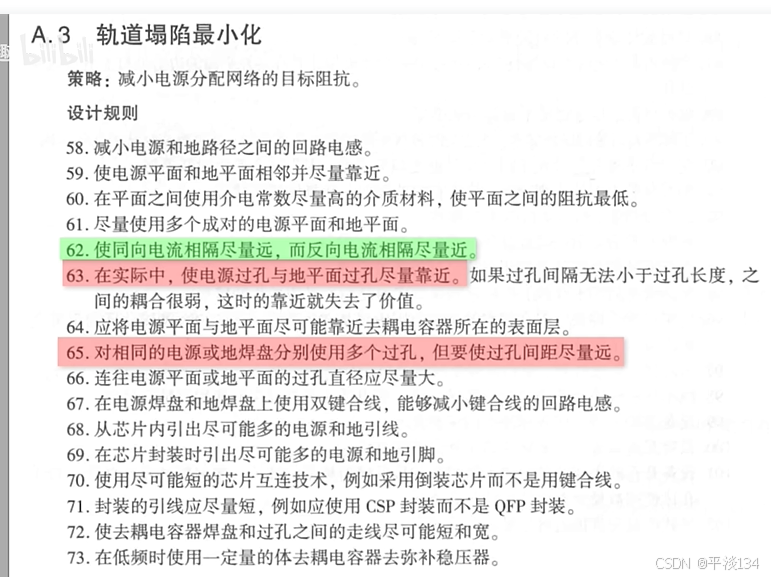

    • 对于电流方向相同的过孔要远离，以减小两个过孔电流之间的电磁耦合即互感，以此减小等效电感
    • 对于电流方向相反的过孔要靠近， 以加强过孔电流之间的耦合，增大互感M，M越大互感M就越小。
• 什么过孔电流相同？去耦电容的VCC和GND网络的过孔
• 什么过孔电流相反？每个去耦电容的接地过孔就是

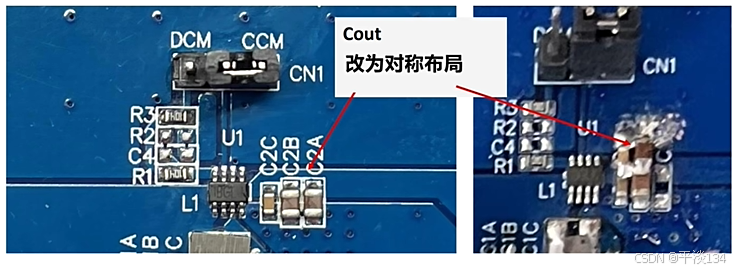

• 实例：在MPS的EMC整改方案中，对称布局后，接地过孔分布在两端了
  •
• 博士的经验
