GPIO输出控制PB0,程序设计步骤

通过STM32CubeMX新建工程,选择STM32G030C8T6芯片,配置PB0为GPIO输出模式并设置高电平。在System View中完成引脚配置,使用MDK-ARM编译器生成代码。在工程中设置while循环,控制PB0进行0和1的切换,实现LED灯闪烁效果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

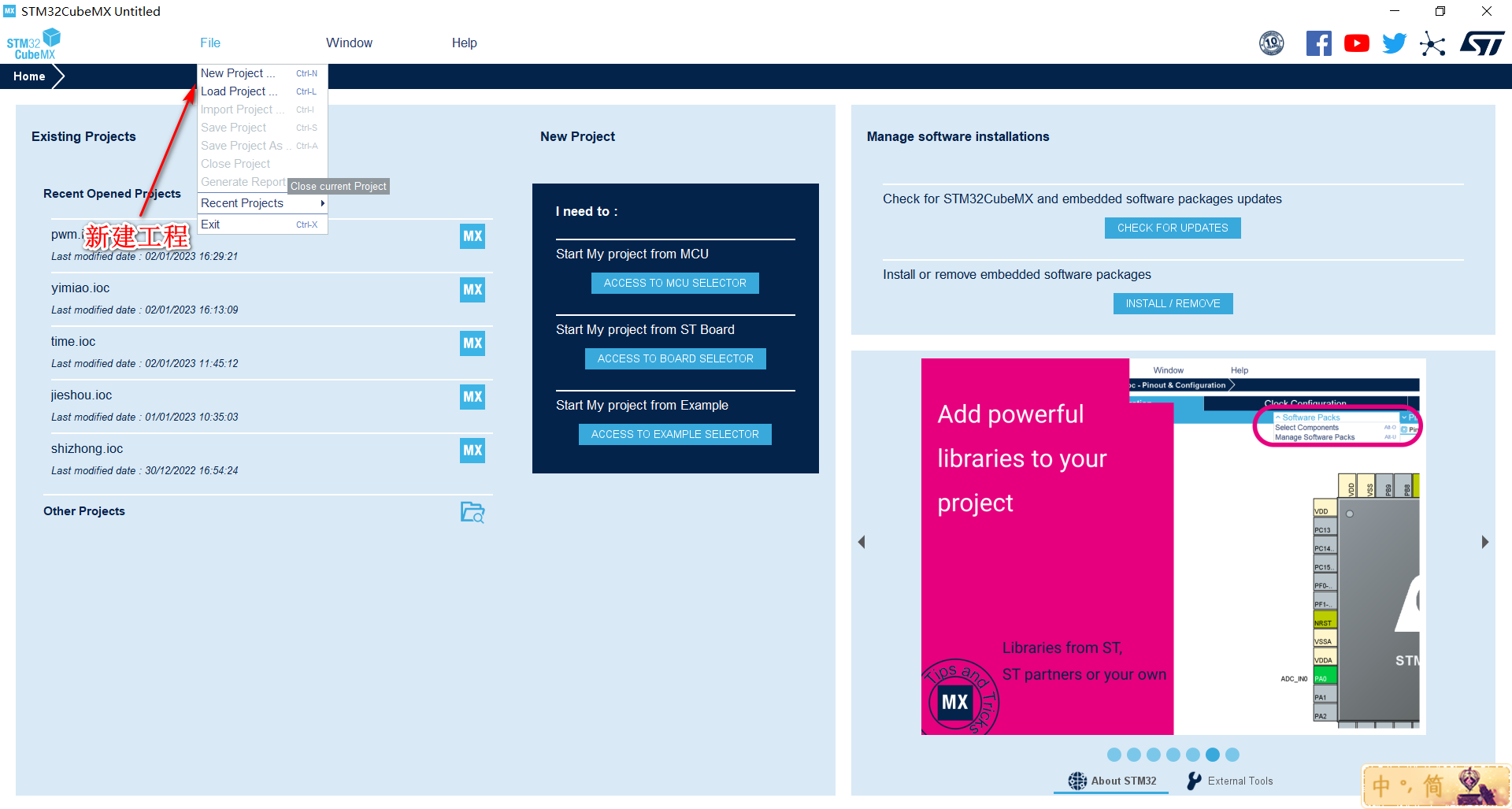

首先我们打开STM32CubeMX之后点击File之后再点击New Project进行新建工程

搜索自己核心板的芯片型号,这里我选用型号是STM32G030c8t6进行配置
