文章介绍了如何使用STM32的HAL库来控制GPIO引脚的输出状态。通过HAL_GPIO_WritePin函数可设置引脚为高电平或低电平，而HAL_GPIO_TogglePin则用于翻转引脚状态。示例代码展示了两种方法，一种是周期性切换引脚电平，另一种是连续翻转引脚状态，两者都配合HAL_Delay实现延时效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

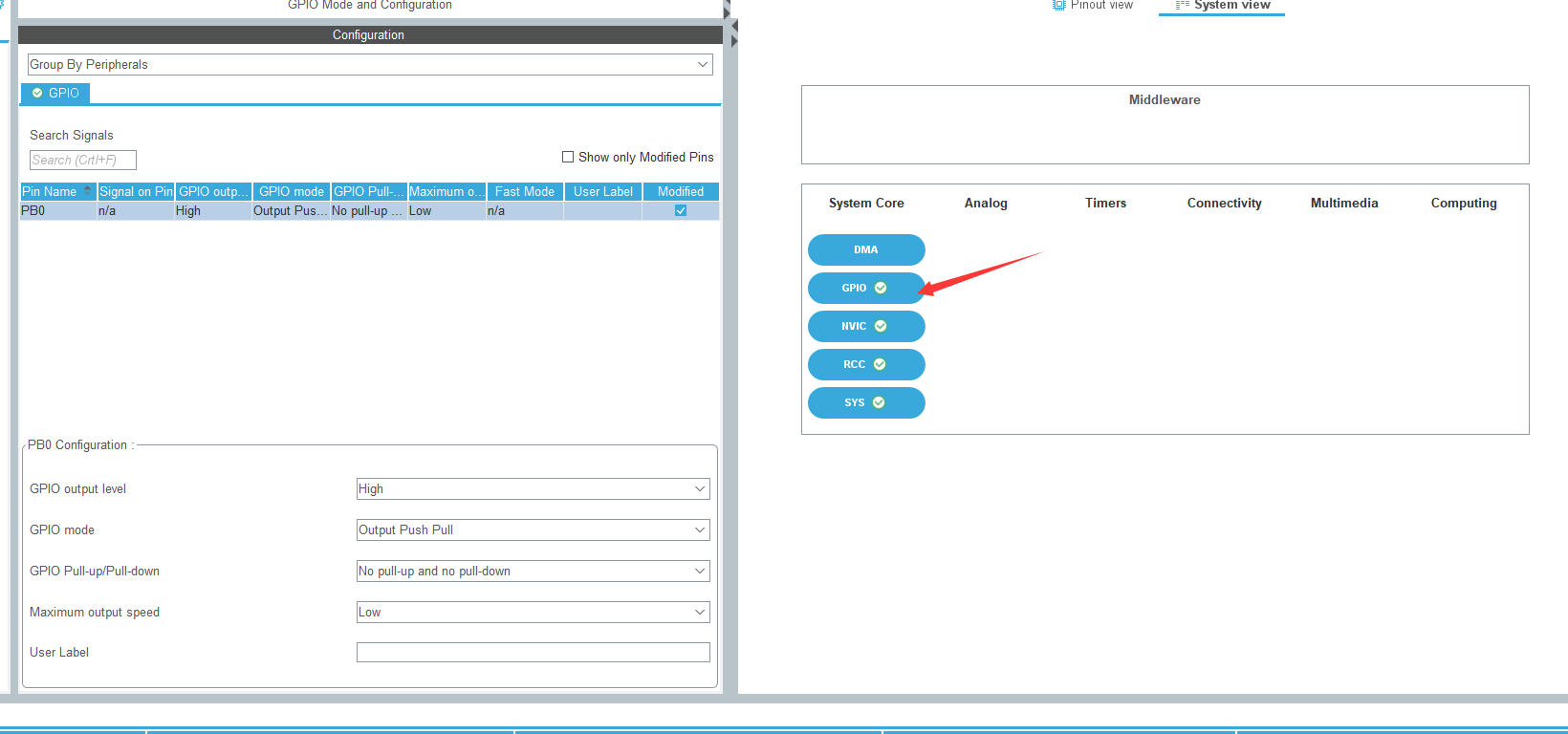

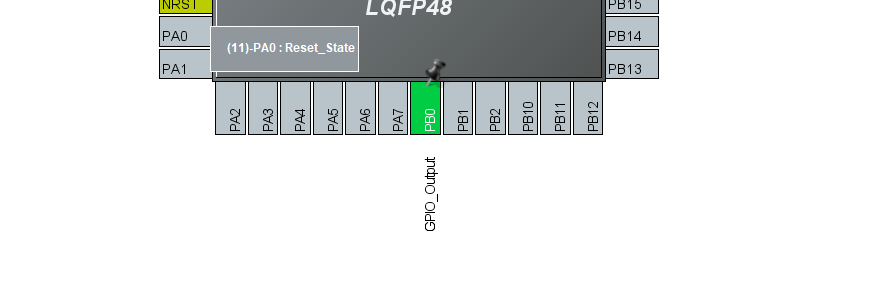

设置引脚

函数功能介绍

HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)
功能：写输出数据（高低电平 ）
参数：GPIOx 填使用的GPIO组（GPIOB） GPIO_Pin 使用了哪个引脚（GPIO_PIN_0
PinState 输出数据（高低1 或者0   GPIO_PIN_RESET  0   GPIO_PIN_SET  1

HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
功能：IO口输出状态翻转
参数：GPIOx 填使用的GPIO组（GPIOB） GPIO_Pin 使用了哪个引脚（GPIO_PIN_0）
HAL_Delay（）//延时函数参数填延时时间，毫秒级延时

3、方法一

  while (1)
  {        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,0);
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);
        HAL_Delay(500);
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,1);
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);
        HAL_Delay(500);
  }

4、方法二

while (1)
  {
      HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_0);
      HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_1);
          HAL_Delay(500);
  }
